机械制造课程设计《输出轴》说明书
输出轴课程设计

提高刚度的措施和方法
选择高刚度材料
优化结构,减小截面尺寸
增加支撑,减少悬臂长度
采用空心轴或中空结构
06
输出轴的热处理和表面处理
输出轴的热处理要求和方法
热处理工艺: 淬火、回火、
表面淬火等
温度控制:根 据材料和工艺 要求精确控制 加热和冷却温
度
时间控制:根 据材料和工艺 要求精确控制 加热和保温时
常用输出轴材料及其特性
碳素钢:具有良好的强度和韧性,易于加工和热处理,成本较低。 合金钢:具有更高的强度和耐磨性,适用于高负载和高速运转的输出轴。 不锈钢:具有较好的耐腐蚀性和美观性,适用于需要防锈和清洁的场合。 铸铁:具有较好的耐磨性和抗压强度,适用于低速重载的输出轴。
材料选择的原则和方法
考虑输出轴的工作条件和性能要求 选择具有足够强度和韧性的材料 考虑材料的耐磨性和耐腐蚀性 考虑材料的加工性能和经济性
注意事项:在计 算过程中要考虑 轴的材料、截面 尺寸等因素对弯 矩的影响
输出轴的扭矩计算
扭矩计算公式:T=9550*P/n
扭矩计算的意义:确保输出轴能够承受工作载荷,避免发生扭转变形或断裂
扭矩计算时需要考虑的因素:输入功率、转速以及减速比等
扭矩计算步骤:根据设计要求和实际情况,选择合适的电机和减速器,然后进行扭矩计算,确 保输出轴的强度满足要求
输出轴的设计精度和制造质量直接影响机械设备的性能和使用寿命。
输出轴设计的原则和要求
输出轴设计应 满足使用要求, 确保机械性能
稳定可靠
输出轴设计应 考虑制造工艺 的可行性,降
低制造成本
输出轴设计应 注重安全性, 确保操作人员
安全
输出轴设计应 注重环保,减 少对环境的污
机械制造课程设计汇本【输出轴】

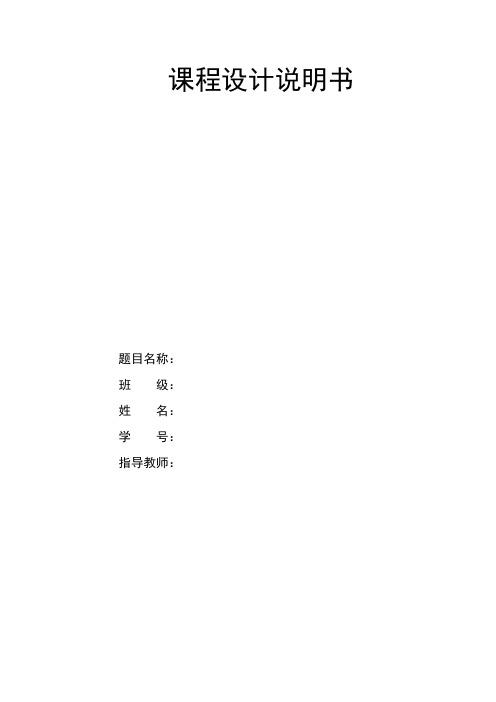

课程设计说明书题目名称:班级:姓名:学号:指导教师:目录一.零件的工艺分析及生产类型的确定 (3)1技术要求分析 (3)2零件的工艺分析 (3)3轴类零件的装夹 (3)二.选择毛坯,确定毛坯尺寸,设计毛坯图 (3)1选择毛坯 (3)2毛坯尺寸的确定 (4)三.选择加工方法,制定加工艺路线 (4)1定位基准的选择 (5)2零件表面加工方法的选择 (5)3制定艺路线 (5)四.工序设计 (6)1选择机床根据工序选择机床 (6)2选用夹具 (7)3选用刀具 (7)4确定工序尺寸 (6)五.夹具设计 (9)1定位方案 (9)2分度设计 (9)3定位误差分析 (9)输出轴加工工艺及夹具设计学生:指导老师:一·零件的工艺分析及生产类型的确定1技术要求分析题目所给定的零件输出轴,其主要作用:一是传递转矩,使主轴获得旋转的动力;二是工作过程中承受载荷;三是支撑传动零部件。
零件的材料为45钢,是最常用中碳调质钢,综合力学性能良好,淬透性低,淬火时易生裂纹。
综合技术要求等文件,选用铸件。
由于是大批量生产,故采用模锻。
2零件的工艺分析结构比较简单,其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圆柱面,φ50、φ80、φ104的圆柱表面,10个φ20的通孔,图中所给的尺寸精度高,大部分是IT6级;粗糙度方面表现在键槽两侧面、φ80圆柱表面为Ra3.2um,大端端面为Ra3.2um,其余为Ra12.5um,要求不高;位置要求较严格表现在φ55的左端面、φ80孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm, φ20孔的轴线对φ80孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为.0.08mm;热处理方面需要调质处理,到200HBS,保持均匀。
通过分析该零件,其布局合理,方便加工,我们通过径向夹紧可保证其加工要求,整个图面清晰,尺寸完整合理,能够完整表达物体的形状和大小,符合要求。
《机械制造工程学》课程设计-输出轴零件的机械加工工艺规程及机床夹具总体方案设计(含图纸)

《机械制造工程学》课程设计说明书图纸,过程卡及工序卡,联系QQ153893706 输出轴零件的机械加工工艺规程及机床夹具总体方案设计专业机械设计制造及其自动化班级T813-3 组号__3___ 姓名XXX 学号XXXXXX姓名XXX 学号XXXXXX姓名XXX 学号XXXXXX姓名XXX 学号XXXXXX姓名XXX 学号XXXXXX指导教师成绩__________教研室机械制造2010~2011学年第2学期2011年9月5日~2011年9月24日课程设计的目的机械制造工程学课程设计是在学完了机械制造工程学等课程,并进行了生产实习的基础上进行的一个教学环节,它要求学生全面地综合运用本课程及其有关先修课程的理论和实践知识,进行零件加工工艺规程的设计和机床夹具的设计。
其目的在于:(1)培养学生运用机械制造工程学及相关课程(工程材料与热处理、机械设计、公差与技术测量等)的知识,结合生产实习中学到的实践知识,独立地分析和解决零件机械加工工艺问题,初步具备设计一个中等复杂程度零件的工艺规程的能力。
(第一阶段:完成一个零件的机械加工工艺规程的设计)(2)能根据被加工零件的技术要求,运用机床夹具设计的基本原理和方法,学会拟订机床夹具设计方案,完成夹具结构设计,提高结构设计能力。
(第二阶段:完成一套专用机床夹具的总体设计方案)(3)培养学生熟悉并运用有关手册、规范、图表等技术资料的能力。
(4)进一步培养学生识图、制图、运算和编写技术文件等基本技能。
课程设计任务书题目:设计______________零件的机械加工工艺规程及机床夹具设计内容:1、绘制零件图(按1︰1的比例)1张2、绘制毛坯图(按1︰1的比例)1张3、填写零件机械加工工艺规程卡片1套(包括:机械加工工艺过程卡片1套,机械加工工序卡片1套)4、机床夹具总体方案图1张5、编写零件课程设计说明书1份原始资料:零件图样1张;零件生产纲领为10000件/年;每日1班。
输出轴(CA6140车床)设计说明书知识分享

输出轴(C A6140车床)设计说明书精品文档北华航天工业学院《机械制造专业方向课程综合设计》课程设计报告报告题目:机械制造专业方向课程综合设计作者所在系部:机械工程系作者所在专业:机械设计制造及其自动化作者所在班级: B09111作者姓名:符嗣星指导教师姓名:王秋林完成时间: 2012年12月精品文档摘要这次设计的是CA6140车床输出轴2*Φ8斜孔,包括被加工工件的零件图、工件的毛坯图、夹具装配图、夹具体图各一张,机械加工工艺过程卡片和与工序卡片各一张。
输出轴作为动力装置的主要零件,工艺工装的设计与改良直接影响着其质量与性能。
本文首先介绍了输出轴的作用和工艺分析.然后,根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和械加工余量。
最后拟定钻孔的工艺路线图,制定该工件的夹紧方案,画出夹具装配图。
本次课程设计主要是应用机械制造技术,是一次深入的综合性的总复习。
通过这次课程设计,了解并认识一般机器零件的生产工艺过程,巩固和加深已学过的技术基础课和专业课的知识,理论联系实际,从中锻炼自己分析问题、解决问题的能力,为今后的工作打下一个良好的基础,并且为后续课程的学习打好基础。
目录精品文档1零件的工艺分析及生产类型的确定 (1)1.1零件的用途 (1)1.2零件的工艺性 (1)1.2.1分析、审查产品的零件图和装配图 (1)1.2.2零件的结构工艺性分析 (2)1.3确定零件的生产类型 (2)2确定毛胚、绘制毛胚简图 (2)2.1选择毛胚 (2)2.2确定毛胚的机械加工余量和尺寸公差 (3)2.2.1毛胚的机械加工余量 (3)2.2.2毛胚的尺寸公差 (3)2.2.3加工余量、工序尺寸和工差的确定 (4)2.2.3绘制零件毛坯简图 (5)3拟定零件的工艺路线 (5)3.1定位基准的选择 (5)3.1.1精基准的选择 (5)3.1.2粗基准的选择 (6)3.2表面加工方法的确定 (6)3.3工序的安排 (7)3.3.1加工阶段的划分 (7)3.3.2基面先行原则............... 错误!未定义书签。
减速机输出轴 课程设计说明书综述

机械与电子工程系机械制造基础课程设计任务书题目:减速机输出轴机械加工工艺规程设计专业班级:_________________________学生姓名:_________________________学号:_________________________ 指导教师:_________________________时间:_________________________目录一、输出轴的零件图和技术要求...........二、毛坯的选择.........................1、选择材料........................2、选择毛坯........................三、输出轴的表面分析...................1、主要加工表面....................2、次要加工表面....................四、定位基准的选择.....................五、各表面加工方案的确定...............六、加工阶段的划分.....................1、划分的原因......................2、阶段的划分......................七、热处理工序的安排...................八、确定加工工艺路线...................九、选择机床与工艺设备.................1、机床设备的选用..................2、工艺装备的选用..................十、各表面加工余量和工序尺寸的确定..... 十一、确定切削用量及时间定额...........十二、参考文献.........................一、输出轴的零件图和技术要求二、毛坯的选择1、选择材料:45钢生产类型:大批量生产2、选择毛坯:模锻毛坯尺寸:32×Φ90选择理由:①通过锻件生产的零件力学性能高,使用寿命长;② 通过锻造能得到所需要的零件形状且尺寸和精度很高;③生产效率高,操作过程简单,个人劳动强度低,技术要求低。
输出轴(批量200件)机械加工工艺规程设计说明书

课程设计名称:减速箱输出轴(批量200件)机械加工工艺规程设计学生姓名:学院:机电工程学院专业及班级: 07级机械设计制造及其自动化002班学号:指导教师:2020年1月13日目录一.机械制造课程设计的目的…………………………………………………二.生产纲领的计算与生产类型的确信………………………………………1.生产类型的确信……………………………………………………………2.生产纲领的计算……………………………………………………………三.减速箱输出轴的工艺性分析………………………………………………1.轴的工作原理………………………………………………………………2.零件图样分析………………………………………………………………3.零件的工艺分析……………………………………………………………4 减速箱输出轴的表面粗糙度、形状和位置精度要求…………………5 审查零件的结构工艺性…………………………………………………四选择毛坯、确信毛坯尺寸、设计毛坯图……………………………………1.毛坯的选择………………………………………………………………2确信毛坯的尺寸公差及机械加工余量……………………………………五选择减速箱输出轴的加工方式,制定工艺线路……………………………1.定为基准的选择…………………………………………………………2.零件表面加工方式的确信………………………………………………3.加工时期的划分……………………………………………………………4.工序的集中与分散…………………………………………………………5.加工顺序的安排……………………………………………………………6.减速箱输出轴工艺线路的确信……………………………………………六机床设备的选用………………………………………………………………1.机床设备的选用…………………………………………………………2.工艺装备的选用…………………………………………………………七工序加工余量的确信,工序尺寸及公差的计算……………………………八、确信工序的切削用量………………………………………………………九课程设计体会…………………………………………………………………十参考文献………………………………………………………………………一.机械制造课程设计的目的1.增强对课堂知识的明白得。
输出轴课程设计报告说明书
输出轴课程设计报告说明书
轴课程设计报告需要包含以下内容:
1. 引言:介绍轴课程设计的背景和目的,阐述课程设计的重要性。
2. 教学目标:明确轴课程要达到的教学目标,建立起完整的教学体系,有利于学生形成系统的知识框架和能力素质。
3. 教学内容:详细叙述轴课程的教学内容,并注重教学内容的合理性和系统性。
4. 教学方法:对于每个环节的授课方式设计合理的教学法,以便能够更好地促进学生的学习和提高其学习效率。
5. 教学手段:根据教学目标和内容,选择适合的教学手段,如多媒体教学、实验教学等。
6. 评估方式:制定合理的评估方式,通过测试、评价等形式评估学生的学习成果,不断完善教学效果。
7. 教学进度:根据每个环节的教学内容、目标和难度程度,合理地制定授课进度和内容组织方式。
8. 教学资源:选择适合的教学资源,包括教科书、案例分析、教师的授课笔记、课程PPT等。
9. 教学效果:通过学生的学习效果和反馈情况,对教学方案进行调整和改进,使课程教学效果不断提高。
总之,轴课程设计报告需要注重教学内容、教学方法和教学手段的设计,充分体现教学主题和教学效果,从而使学生能够更好地掌握知识和技能。
输出轴的加工工艺与夹具设计设计说明书(详细)
课程设计说明书课程名称:机械制造工艺学题目名称:输出轴加工工艺及夹具设计班级:20 级专业班姓名:学号:指导教师:评定成绩:教师评语:指导老师签名:20 年月日目录1引言 (2)1.1 课题设计的目的和意义 (2)1.2 课题背景知识 (3)1.2.1 零件的作用 (3)1.2.2 机械制造工艺相关知识 (3)2.1 零件的工艺性分析及生产类型确定 (8)2.1.1 零件的作用 (8)2.1.2 零件的工艺分析 (9)2.1.3 确定零件的生产类型 (10)2.2 选择毛坯种类,绘制毛坯图 (10)2.2.1 选择毛坯种类 (10)2.2.2 确定毛坯尺寸及机械加工余量 (11)2.2.3 绘制毛坯图 (12)2.3 选择加工方法,拟定工艺路线 (12)2.3.1 定位基准的选择 (12)2.3.2 零件表面加工方法的选择 (13)2.3.3 加工阶段的划分 (13)2.3.4 工序的集中与分散 (14)2.3.5 工序顺序的安排 (14)2.3.6 确定工艺路线 (14)2.3.7 加工设备及工艺装备选择 (15)2.3.8 工序间余量和工序尺寸的确定 (16)2.3.9 切削用量及基本时间定额的确定 (19)3. 专用夹具设计 (35)3.1 明确设计要求、收集设计资料 (35)3.2 确定夹具结构方案 (35)3.2.1 确定定位方式,选择定位元件 (35)3.2.2 确定导向装置 (36)3.2.3 确定工件夹紧方案,设计夹紧机构 (36)3.2.4 确定夹具总体结构和尺寸 (37)3.2.5 夹具使用说明 (38)总结 (39)参考文献 (40)致谢 (41)英文摘要 (41)输出轴的加工工艺与夹具设计摘要:输出轴零件的主要作用是支撑零件、实现回转运动并传递转矩和动力。
本文以一典型输出轴零件为例讨论了零件的机械加工工艺规程和专用夹具设计。
对于工艺规程设计,在分析了输出轴零件的作用和加工工艺性后,先提出两种工艺方案,再甄选出最佳方案。
输出轴设计说明书
机械制造技术课程设计说明书姓名:涂粮林学号:20098114指导教师:二○一三年六月目录1输出轴的零件图 .................................................................................2. 零件的分析 .......................................................................................2.1零件的作用 ......................................................................................2.2零件的技术要求 ..............................................................................2.3零件的工艺分析 ..............................................................................2.4零件的生产类型 ..............................................................................3.选择毛坯..............................................................................................3.1毛坯材料的分析 ..............................................................................3.2毛坯的结构简图...........................................................................4.选择加工方法,制定工艺路线 .......................................................4.1定位基准的选择 ..............................................................................4.1.1粗基准的选择 ...............................................................................4.1.2精基准的选择 ...............................................................................4.2零件各表面加工方法的选择 ..........................................................4.3制定工艺路线 ..................................................................................4.4选择加工装备 .................................................................................. 5输出轴机械加工工艺卡片 ................................................................. 参考文献.................................................................................................1、零件图2、零件图分析2.1、零件作用输出轴主要应用在动力输出装置中,是输出动力的主要零件之一。
输出轴设计说明书
外伸段长度82mm
密封段长度70mm
轴头段长度70mm
左轴颈长度27mm
右轴颈长度50mm
=114mm
=142mm
3.输出轴上斜齿轮的受力分析。
(1)计算从动斜齿轮传递的转矩和 。
=9.55 10
= =1664753(N·mm)
= = =9386.8(N)
= = =3482.3(N)
= = =1850(N)
直径为66mm,符合密封件采用毡圈66
FZ/T-92010-1991要求的轴径规范,而且满足对右侧联轴器的轴向定位轴肩高度h=(0.07~0.10)d=(0.07~0.10) 63=4.41~6.3mm的要求。考虑轴承透盖的轴向尺寸和透盖右端面与联轴器左端面有一定的间隔,取密封段长度70mm。
直径72mm,斜齿轮与轴头采用过盈配合 作径向定位,采用A型平键连接作周向固定。左侧使用轴环做轴向定位和固定,右侧采用套筒时间与右轴承的轴向定位和固定。为保证斜齿轮的轴向定位可靠,取轴头段长度为70mm。
由轴系力的平衡条件:
= + - =0.
得到垂直面上B支座的反力为:
= - =1425.58+65.2=4619.1(N·mm)
画出垂直弯矩图(见图e),
c处左侧的垂直弯矩为:
= = =-6479.6(N·mm)
c处右侧的垂直弯矩为:
= = =263288.7(N·mm)
注:图集中力偶作用的c处,弯矩图发生突变,弯矩突变值为:
=1664753ห้องสมุดไป่ตู้N·mm),扭矩图见图g。
CD段扭矩图见图g
6计算危险截面的当量弯矩。
由当量弯矩图h,可见,c处是危险截面:
=
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1 前言 此次的设计是对大学期间所学各课程及相关绘图软件的一次深入的综合性复习,也是使我们综合运用所学过的基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。因此,它在我们四年的大学生活中占有重要的地位。我们在完成课程设计的同时,也培养了我们正确使用技术资料、国家标准、有关手册、图册等工具书,进行设计计算、数据处理、编写技术文件等方面的工作能力,也为我们以后的工作打下了坚实的基础。本次设计的目的在于: (1) 培养综合分析和解决本专业的一般工程问题的独立能力,拓宽和深化所学知识。 (2) 培养树立正确的设计思想、设计思维,掌握工程设计的一般程序、规范和方法的能力。 (3) 培养正确地使用技术知识、国家标准、有关手册、图册等工具书,进行设计计算、数据处理、编写技术文件等方面的工作能力。 (4) 培养自己进行调查研究、面向实际、面向生产,向工人和工程技术人员学习的基本工作态度、工作作风和工作方法。 (5) 熟悉轴类零件加工工艺过程和掌握夹具设计的方法步骤,为以后从事相关的技术性工作打下坚实的基础。 (6) 通过对输出轴零件的机械加工工艺设计,使我们在机械制造工艺规程设计,工艺方案论证,机械加工余量计算,工艺尺寸的确定,编写技术文件及查阅技术文献等各个方面得到一次综合性训练。初步具备设计一个中等复杂程度零件工艺规程的能力。 (7) 能根据被加工零件的技术要求,运用夹具设计的基本原理和方法,拟定夹具设计方案,完成夹具机构设计,初步具备设计出高效、省力、经济合理并能保证加工质量的专用夹具的能力。 (8) 通过零件图、装配图的绘制,使我们进一步熟练绘图软件的使用。熟悉和掌握我国相关的制图标准和要求。 对零件进行工艺分析,确定毛坯类型和制造方法,输出轴的材料为 45 钢。拟采用以铸造的形式进行毛坯的制造。最后,对某道加工工序进行夹具装配图及主要零件图的设计,对夹具进行精度校核并对其设计质量进行评估。
2
目录 第1章 零件的工艺分析及生产类型的确定 前言…………………………………………………………1 1.1零件作用…………………………………………………3 1.2技术要求分析……………………………………………3 1.3零件的工艺分析…………………………………………3 1.4零件的生产类型…………………………………………3 第2章 选择毛坯,确定毛坯尺寸,绘制毛坯图
2.1选择毛坯……………………………………………………4
2.2毛坯尺寸的确定……………………………………………4 2.3毛坯机械加工余量…………………………………………4 2.4绘制毛坯图…………………………………………………5 第3章 选择加工方法,制定加工艺路线
3.1定位基准的选择…………………………………………………5
3.2零件表面加工方法的选择………………………………………6 3.3制定艺路线………………………………………………………7 第4章 工序设计 4. 1选择机床及刀具确定工序尺寸和工序间余量和尺寸的确定及 切削用量及基本时间的确定……………………………8 第5章 夹具设计 5.1定位方案………………………………………………………9 5.2分度设计………………………………………………………10 5.3定位误差分析…………………………………………………11 致谢与参考文献…………………………………………………12 3
第一章 零件的工艺分析及生产类型的确定 1.1零件的作用 本设计所设计的零件是机床变速器输出轴,它是动力输出的主要零件。φ 80 的孔与变速器配合起定心作用,通过 10-φ 20 的通孔将动力传至该轴,再由φ 55 处通过键将动力输出。该轴在工作中需要承受一定的冲击载荷和较大的扭矩。因此,该轴应具有足够的抗冲击性和抗扭强度。 1.2技术要求分析 题目所给定的零件输出轴,其主要作用:一是传递转矩,使主轴获得旋转的动力;二是工作过程中承受载荷;三是支撑传动零部件。零件的材料为45钢,是最常用中碳调质钢,综合力学性能良好。由于零件受力情况复杂,承受重载,力学性要求较高,故选用铸件。 1.3零件的工艺分析 零件结构比较简单,其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圆柱面,φ50、φ80、φ104的内圆柱表面,10个φ20的通孔,图中所给的尺寸精度高,大部分是IT7级; 粗糙度方面表现在键槽两侧面、φ80内圆柱表面为Ra3.2um,大端端面为Ra3.2um,其余为Ra12.5um,要求不高; 位置要求较严格表现在φ55的圆柱面、φ55圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm, φ20孔的轴线对φ80内孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为.0.08mm; 热处理方面需要调质处理,到200HBS,保持均匀。 1.4轴类零件的装夹 轴类零件的加工通常采用三爪卡盘,三爪卡盘能自动定心,装卸工件快。由于零件较长,常采用一夹一顶的装夹法,即工件定的一端用车床主轴上的卡盘夹紧,另一端用尾座顶尖支撑,这样就克服了刚性差不能承受重切削的缺点,为进一步提高加工精度,可采用中心架作中间辅助支撑,适用于半精加工和精加工。 4
第二章 选择毛坯类,确定毛坯尺寸,设计毛坯图 2.1 选择毛坯类 机械加工中毛坯的种类有很多种,如铸件、锻件、型材、挤压件、冲压件、焊接组合件等,同一种毛坯又可能有不同的制造方法。为了提高毛坯的制造质量,可以减少机械加工劳动量,降低机械加工成本,但往往会增加毛坯的制造成本。选择毛坯的制造方法一般应当考虑一下几个因素。 (1)材料的工艺性能 材料的工艺性能在很大程度上决定毛坯的种类和制造方法。例如,铸铁,铸造青铜等脆性材料不能锻造和冲压,由于焊接性能差,也不宜用焊接方法制造组合毛坯,而只能用铸造。低碳钢的铸造性能差,很少用于铸造;但由于可锻性能,可焊接性能好,低碳钢广泛用于制造锻件、型材、冲压件等。 (2)毛坯的尺寸、形状和精度要求
毛坯的尺寸大小和形状复杂程度也是选择毛坯的重要依据。直径相差不大的阶梯轴宜采用棒料;直径相差较大的宜采用锻件。尺寸很大的毛坯,通常不采用模锻或压铸、特种铸造方法制造,而适宜采用自由锻造或是砂型铸造。形状复杂的毛坯,不宜采用型材或自由锻件,可采用铸件、模锻件、冲压件或组合毛坯。 (3)零件的生产纲领 选择毛坯的制造方法,只有与零件的生产纲领相适应,才能获得最佳的经济效益。生产纲领大时宜采用高精度和高生产率的毛坯制造方法,如模锻及熔模铸造等;生产纲领小时,宜采用设备投资少的毛坯制造方法,如木模砂型铸造及自由锻造。 根据上述内容的几个方面来分析本零件,零件材料为45号钢,首先分析45号钢材料的性能,45号钢为优质碳素结构用钢,硬度不高易切削加工。调质处理后零件具有良好的综合机械性能,广泛应用于各种重要的结构零件,特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等;其次,观察零件图知,本设计零件为轴类零件,各直径尺寸相差较大,且该轴在工作过程中要承受冲击载荷和扭矩,是变速器主要的动力输出元件,故为增强其强度、刚度和冲击韧性,毛坯选择铸件。 2.2 毛坯尺寸的确定 5
根据零件图估算锻件的重量kgmt10,包容体重量kgmN50,锻件形状复杂系数2.050/10/NtmmS,较复杂,属于3S 级。零件材料为45号钢,C质量分数小于 0.65%,属于1M级。 查阅《机械制造工艺设计简明手册》得表2.1得锻件机械加工余量及尺寸公差由于大部分表面加工都需经过粗加工和精加工,因此余量将要放大,这里为了机械加工过程的方便,将外圆表面的总加工余量统一为一个值:
表2.1加工余量 需加工表面 基本尺寸 铸件尺寸公差 机械加工总余量 锻件尺寸
φ55外圆 Φ55 2.8 5 609.19.0-
Φ60外圆 Φ60 2.8 5 659.19.0-
Φ65外圆 Φ65 2.8 5 709.19.0-
Φ70外圆 Φ70 2.8 5 809.19.0-
Φ176外圆 Φ176 3.6 5 1814.2.21-
Φ50内孔 Φ50 2.8 4 467.0.12-
Φ80内孔 Φ80 2.8 4 767.0.12-
Φ104内孔 Φ104 3.2 5 998.0.42-
总长 244 4 5 2497.2.31-
2.4 毛坯图的绘制如下图: 6
