高性能水泥的水化过程共28页文档
uhpc水化过程
uhpc水化过程摘要：1.UHPC的简介和特点2.UHPC水化过程的概述3.UHPC水化过程中各组分的作用4.水化过程对UHPC性能的影响5.总结与展望正文：标题：深入了解UHPC水化过程uhpc水化过程是指超高性能混凝土（UHPC）在水中或湿润环境中，水泥、矿物掺合料和水泥水化产物与水分子发生化学反应和物理作用的过程。
在这个过程中，UHPC的性能和结构逐渐形成，为其优异的力学和耐久性能奠定基础。
一、UHPC的简介和特点UHPC是一种具有超高强度、超高耐久性和超高抗渗性的新型混凝土。
其主要特点是采用高效减水剂、高强度粗细骨料、低水泥用量以及特殊的配合比。
UHPC在桥梁、建筑、隧道等领域有着广泛的应用前景。
二、UHPC水化过程的概述UHPC水化过程主要分为三个阶段：初期水化、中期水化和长期水化。
初期水化发生在混凝土浇筑后的几分钟至几小时内，此时水泥与水开始发生化学反应，生成水泥水化产物。
中期水化发生在几天至几周内，此时水泥水化产物不断生成和长大，形成水化晶体和凝胶体。
长期水化则是随着时间的推移，水化产物不断成熟和稳定，混凝土的性能逐渐稳定。
三、UHPC水化过程中各组分的作用1.水泥：水泥是UHPC的主要胶凝材料，其水化反应产生水泥水化产物，形成混凝土的基本骨架。
2.矿物掺合料：矿物掺合料具有潜在水化活性，可以与水泥水化产物形成二次水化产物，提高UHPC的耐久性能。
3.骨料：骨料在UHPC水化过程中起到支撑和填充作用，有利于提高混凝土的密实度和抗压强度。
4.高效减水剂：高效减水剂可以显著改善UHPC的流动性和稳定性，降低水泥用量，提高混凝土的耐久性能。
四、水化过程对UHPC性能的影响水化过程对UHPC的性能具有显著影响。
一方面，水化反应使混凝土产生强度和耐久性，另一方面，水化产物填充作用提高混凝土的密实度。
此外，水化过程中矿物掺合料的二次水化反应有助于提高UHPC的长期性能。
五、总结与展望UHPC水化过程是混凝土性能形成的关键环节。
混凝土中水化反应的原理
混凝土中水化反应的原理一、引言混凝土是一种广泛应用的建筑材料，其主要成分为水泥、沙子、石子和水。
在混凝土中，水化反应是一个十分重要的过程，它决定了混凝土的强度和耐久性。
因此，深入理解混凝土中水化反应的原理，对于提高混凝土的质量和性能具有重要的意义。
本文将详细介绍混凝土中水化反应的原理。
二、混凝土中水化反应的概述水化反应是指水泥与水在特定条件下发生的化学反应。
在水化反应中，水泥中的主要成分C3S和C2S与水反应生成硬化产物钙矾石（C-S-H）和氢氧化钙（CH）。
C-S-H是混凝土中的主要胶凝物质，其含量直接影响混凝土的强度和耐久性。
三、水化反应的化学反应过程水化反应的化学反应过程可以分为以下几个步骤。
1. 水泥的溶解在水化反应开始前，水泥需要被溶解。
水泥中的矿物质在水中溶解，形成离子和水合物，其中水化硅酸钙（C3S）和水化硅酸二钙（C2S）是混凝土中的两个主要胶凝物质。
2. 离子的扩散和反应水泥中的离子在水中扩散，与水分子和其他离子相互作用，形成水合物。
其中水合硅酸钙（C-S-H）是混凝土中的主要胶凝物质，是水化反应的主要产物。
同时，氢氧化钙（CH）也会在水中溶解，但其溶解度较小，因此只有少量CH生成。
3. 胶结物的生成在水化反应中，C-S-H和CH会形成胶结物，将砂、石子等骨料粘结在一起，形成混凝土。
C-S-H具有很好的胶凝性和稳定性，可以有效地吸附水分和有害物质，提高混凝土的密实度和耐久性。
四、水化反应的影响因素水化反应的过程受到许多因素的影响，包括水泥的种类、水泥用量、水泥与水的比例、水泥的细度、温度和湿度等。
1. 水泥的种类不同种类的水泥具有不同的化学成分和反应特性。
例如，普通硅酸盐水泥中的C3S含量较高，水化速度快，但C2S含量较低，水化速度较慢。
而矾酸盐水泥中的C3S含量较低，C2S含量较高，水化速度相对较快。
2. 水泥用量水泥用量的增加会增加水化反应的强度和速率，但也会使混凝土的收缩率增大，易引起开裂。

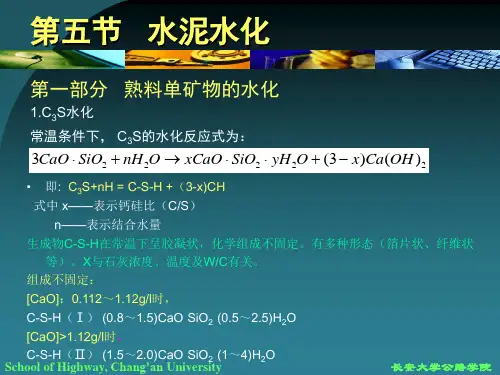

水泥水化分解
长安大学公路学院
• III 加速期: • 反应重新加快，出
现第二个放热峰， 到达峰顶时本阶段 即告结束(4～8h)。 • 此时终凝已过，开 始硬化。
School of Highway, Chang’an University
✓ 第2、3 阶段的研究主要有保护层理论和延迟成核理论两种理论 。
✓ 保护层理论：将“潜伏期”归因于保护层的生成，待保护层破裂时， 潜伏期终止。
✓ 保护层理论一：
➢ 假设在水化过程中连续生成了三种不同的水化物。
➢ 第一类水化物（C/S=3.0）在几分钟内生成，并很快在C3S周围形成了 致密的保护层，延缓了C3S水化，Ca离子进入液相的速率降低，导致 诱导期开始。
长安大学公路学院
✓ 延迟成核理论
• 当C3S与水接触后迅速水解，Ca2+ OH-及进入溶液，这样就使原来的 C3S表面变为“缺钙”或“富硅”的表面层，液相中的Ca2+就会因为 化学吸附作用吸附在富硅的表面，并使表面带正电荷。C3S表面的高 浓度Ca2+降低了C3S的进一步水解，这样就开始了诱导期。
C2S的水化反应式为：
2CaO SiO2 nH2O xCaO SiO2 yH2O (2 x)Ca(OH )2
即： C2S十mH=C-S-H+(2-x)CH C2S的水化过程与C3S极为相似，具体区别在 于：C3S的水化速度比C2S高很多，约为C2S 水化速度的20倍。
School of Highway, Chang’an University
长安大学公路学院
C3S水化的五个阶段
C3S的水化过程是放热过程，根据放热速率随时间的变化关 系，大体上可把其水化过程分为5个阶段。
13硅酸盐水泥的水化
7.2
硅酸盐水泥的水化
硅酸盐水泥是由多种熟料矿物、石膏及混合材共同组 成，因此当水泥加水后，石膏要溶解于水，C3A和C际上不是纯水、而是充满多种离子的溶液。
C2 S
C3 A C4AF
6.7
78.1 64.3
9.6
76.4 66.0
10.3
79.7 68.8
27.0
88.3 86.5
27.4
90.8 89.4
（2）细度：
按照化学反应动力学的一般原理，在其他条件相 同的情况下，反应物参与反应的表面积越大，其 反应速率越快。提高水泥的细度，增加表面积， 可以使水泥水化诱导期缩短，第二个放热峰提前， 而较粗的颗粒则相反，各阶段的反应都较慢。
④
当石膏耗尽时，为 AFm C4 AF H 2O 水化铝酸钙 水化铁酸钙
石膏充分时，形成铁置换过的钙矾石固溶体，当石 膏不足时，则形成单硫型固溶体。
硅酸盐水泥的水化过程
（1）钙矾石形成期 C3A率先水化。在石膏存在的条件下，迅速形成钙 矾石，这是导致第一放热峰的主要因素。
（2）C3S水化期 C3S开始迅速水化，大量放热，形成第二个放热峰。 有时会有第三放热峰或在第二放热峰上出现一个“峰 肩”，一般认为是由于钙矾石转化成单硫型水化硫铝(铁) 酸钙而引起的。同时，C2S和铁相亦以不同程度参与了 这两个阶段的反应，生成相应的水化产物。 （3）结构形成和发展期 放热速率很低并趋于稳定，随着各种水化产物的 增多，填入原先由水所占据的空间，再逐渐连接并相 互交织，发展成硬化的浆体结构。
硅酸盐水泥水化
水化后期
• 反应衰退期 • 反应产物开始在反应物层（Hadley壳） 内部沉积。 • AFt向AFm转变 • 反应为局部化学反应，受扩散控制。 • 浆体逐渐致密。
水化程度的确定
• 由化学结合水量确定 完全水化的水泥浆体的非蒸发水为23% 左右。 • 由Ca(OH)2量确定——热分析、定量XRD • 由未水化熟料量确定——定量XRD、图 象分析
水化中期
• • • • 加速期 水化程度达30% 水化反应最为集中和激烈 CH和CSH大量形成，液相中Ca+2浓度下 降到饱和浓度。 • 浆体开始固化，微结构开始形成。
微结构特征
• 纤维状CSH凝胶形成 • 水化12小时后，开始在水化水泥颗粒周 围形成Hadley空壳。 • 小于3μm的水泥颗粒可全部水化。 • 水化16小时后，出现针状AFt相
• 水泥的凝结时间可通过掺加有机化合物 来调节，比使用无机化合物更有效。 蔗糖、木质素磺酸盐等。
A
未水化
B
10min
C
10h
D
18h
E
1-3d
F
14d
硅酸盐水泥水化过程中微结构的演化
水化早期
• • • • 诱导前期和诱导期 颗粒表面的矿物与水接触并开始水化 形成无定形薄膜 1小时后有AFt相在颗粒表面和颗粒以外 生成——在溶液中成核生成
在水化开始后，硫酸碱和铝酸盐快速溶 解，C3S开始水化，形成AFt晶核。此时， 放热速率高，水变为溶液。 在第一小时内，液相中SiO4-4浓度降低， Ca+2浓度增加。当Ca+2达到一定过饱和度， CH和CSH晶核形成。 早期形成的AFt和AFm相会影响浆体的 凝结和浆体的工作度。
• 反应的进行除热力学因素外，动力学因 素同样重要。热力学可能的反应，常由 于动力学因素而不能进行，或反应程度 很低。 • 常用量热法或水化产物定量测定等方法 测定动力学参数。
水泥水化过程,机理PPT课件
随着扩散作用的继续进行，钙矾石增多，当钙矾石覆 盖层增加到足够厚时，渗透到内部的SO42-逐渐减少到不足 以生成钙矾石，而形成单硫型水化硫铝酸钙、C4AHl3及其 固溶体，并伴随有体积增加。当固相体积增加所产生的结 晶压力达到一定数值时，钙矾石膜就会局部胀裂，水和离 子的扩散失去阻碍，水化就能得以继续进行。
School of Materials Science & Engineering
2.硅酸盐水泥凝结时间的调节 (1).快凝现象与假凝现象
快凝现象 指熟料粉磨后与水混合时很快凝结并放出热量的现象 假凝现象 指水泥的一种不正常的早期固化或过早变硬现象。
School of Materials Science & Engineering
7硅酸盐水泥的性能及耐久性
主要内容
7.1硅酸盐水泥的性能 7.2 耐久性
School of Materials Science & Engineering
7.1硅酸盐水泥的性能
7.1.1凝结时间
水泥浆体的凝结可分为初凝和终凝。
初凝表示水泥浆体失去流动性和部分可塑性，开始凝结。 终凝则表示水泥浆体逐渐硬化，完全失去可塑性，并具有一 定的机械强度，能抵抗一定的外来压力。
School of Materials Science & Engineering
影响凝结速度的因素
(1)水泥熟料矿物的组成
决定水泥凝结的主要矿物是C3A和C3S；在C3A含量较高 或石膏等缓凝剂掺量过少时，出现 “速凝”或“闪凝”。产 生这种不正常快凝时，浆体迅速放出大量热，温度急剧上升。
混凝土施工中的水化反应原理
混凝土施工中的水化反应原理一、引言混凝土是建筑工程中最常用的材料之一，其强度、硬度、耐久性等性能主要由水化反应过程决定。
因此，深入了解混凝土水化反应原理对混凝土的施工、养护、耐久性等方面具有重要意义。
二、混凝土的组成和水化反应混凝土是由水泥、骨料、粉料和水等原材料按照一定比例配合制成的材料。
其中，水泥是混凝土中最重要的成分，其主要成分为硅酸盐和铝酸盐，是混凝土中水化反应的起始物质。
混凝土的水化反应是指水泥与水发生化学反应，形成水化产物，产生热量并逐渐硬化的过程。
三、水化反应的过程1. 水泥的水化反应过程水泥与水反应后，会分解出各种水化产物。
首先，在水泥颗粒表面形成水化膜，然后水化膜向内扩散，形成水化带。
随着时间的推移，水化带逐渐扩大，直到全部水化完成。
整个过程可以分为以下几个阶段：（1）吸水和沉淀阶段：水和水泥颗粒表面的氢氧根离子结合，形成水化膜。
（2）结晶核形成阶段：水化膜向内扩散，使水泥颗粒表面的硅酸盐和铝酸盐水化生成了一些半水合物，并在表面形成了微小的结晶核。
（3）晶体生长阶段：随着时间的推移，结晶核逐渐成长，形成更大的晶体。
同时，非晶态的水化产物也逐渐转化为晶体。
（4）硬化阶段：晶体继续生长，逐渐填充空隙，形成致密的水化产物，使混凝土逐渐硬化。
2. 水化反应的影响因素水化反应的速率和产物的性质受到多种因素的影响，主要包括以下几个方面：（1）水泥的种类和品种：不同种类和品种的水泥水化反应的速率和产物的性质都不同。
（2）水泥与水的配合比：水泥与水的配合比会影响水泥的分散度和水化反应的速率。
（3）温度：温度对水泥水化反应的速率和产物的性质都有一定影响。
（4）骨料和粉料的质量：骨料和粉料的质量对混凝土的性能和水化反应也有影响。
四、混凝土水化反应的热效应混凝土水化反应不仅是化学反应，还是一个放热反应。
由于水化反应产生的热量不能迅速散发，会在混凝土内部积累，导致温度升高。
如果混凝土内部温度过高，会影响混凝土的性能、耐久性和使用寿命。
《无机材料工学教学课件》6-水泥水化
混凝土的硬化过程
水泥水化的速度与环境温度、湿度以及水泥的品种有 关。高温和高湿度的环境可以加速水泥水化，而掺合 料和外加剂的使用可以调节水泥水化的速度，以满足 工程需求。
单击此处添加正文，文字是您思想的提一一二三四五 六七八九一二三四五六七八九一二三四五六七八九文 ，单击此处添加正文，文字是您思想的提炼，为了最 终呈现发布的良好效果单击此4*25}
在水泥水化的过程中，应注意防止混凝土开裂。控制 水灰比、选择合适的水泥品种以及采取适当的养护措 施是防止混凝土开裂的关键。
《无机材料工学教学 课件》6-水泥水化
• 水泥水化的基本概念 • 水泥水化的影响因素 • 水泥水化的应用 • 水泥水化的研究进展 • 水泥水化的未来展望
目录
Part
01
水泥水化的基本概念
水泥水化的定义
01
水泥水化是指水泥与水混合后， 水泥颗粒在水中溶解并发生化学 反应，生成水化产物的过程。
02
绿色建材
探讨水泥水化的环保效应，研究低碳、无害、可再生等新型水泥材料的开发与 应用，推动绿色建材的发展。
Part
05
水泥水化的未来展望
新型水泥的开发
STEP 01
高效能水泥
STEP 02
低环境影响水泥
通过改进生产工艺和原材 料选择，开发出具有更高 强度和耐久性的高效能水 泥。
STEP 03
多功能水泥
Part
04
水泥水化的研究进展
水泥水化的理论研究
水泥水化反应机理
深入探究水泥水化反应的微观过程和化学反应机理，为优化水泥性能和开发新型水泥提 供理论支持。
