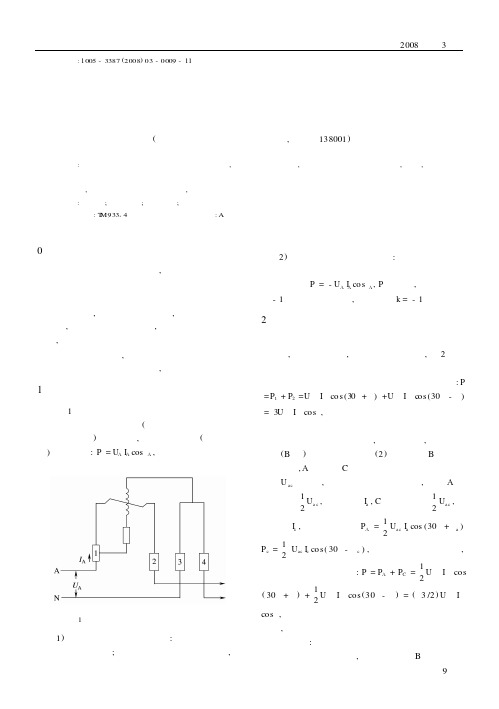

1 单相有功电能表图1为单相有功电能表直接接入式接线图。
单相有功电能表的接线方式(无论直接接入式还是经电流互感接入)比较简单,所计量的电能(用功率表示)可表示为:P =U A I A cos φA ,乘以时间即为电能。
其错误接线判断方法主要是电能表不转或反转。
图1 单相有功电能表直接接入或接线图)电能表不转的原因主要为电压挂钩断开造成电压线圈无电压;电流互感二次侧开路或短路,电流线圈无电流通过。
2)电能表反转的原因主要为:电流线圈进出接线颠倒或电压线圈首尾端反接。
这两种情况下电度表的功率为P ’=-U A I A cos φA ,P ’为负值,可见反转乘以-1即为实际电度值,更正系数k =-1。
2 三相三线有功电能表三相三线有功电能表也称为三相三线二元件有功电能表,使用场合广泛,接线方式较为复杂,图2所示为经互感器接入接线图。
三相三线和三相四线有功电能表接线的计量影响及改善对策
三相三线和三相四线有功电能表接线的计量影响及改善对策电能表作为衡量电能的计量仪器，其技术性要求很高，既要求精确、更要求稳定，并保证长期可靠运行，并且随着我国电力市场的逐步建立和完善，电力系统越来越复杂，作为电力系统重要组成部分的电能表受到了越来越多的关注。
在工业用户的电力系统中，电能表从性能上要满足恶劣的工作环境，电压高、电流大、负荷重等条件。
随着大庆炼化公司落实国家“十二五规划”提出的节能减排目标，全公司上下正在积极的开展节能工作。
然而，电能计量综合误差过大是电能计量存在的一个关键问题，它直接影响着公司的经济利益。
因此，努力提高电能计量的综合准确水平，是一项刻不容缓的重要任务。
本文通过对三相三线和三相四线有功电能表接线错误接线的分析，希望对减小计量电能误差有所帮助。
二、三相三线有功电能表的正确接线三相三线制只有三根相线，电能表中有两个计量元件，在一定程度上节约了成本，但其中B相的电流是通过其他两相计算出来的，一旦出现三相负载不平衡的情况，就会导致测量不准确。
如图1所示，大写字母A、B、C代表电压的一次侧，小写字母a、b、c代表电压的二次侧，三个电压互感器TV1、TV2、TV3的一次侧与二次侧构成Y/Y 型接线，a、b相之间的相电压构成了第一元件的线电压Uab=Ua-Ub，c、b相之间的相电压构成了第二元件的线电压Uab=Uc-Ub。
TA1和TA2分别是第一元件和第二元件的电流互感器，Ia、Ic分别为第一元件和第二元件的相电流。
①—⑦为两个元件的接线端子，例如①为第一元件的相电流进线端子，③为相电流出线端子，②和④端子构成第一元件的线电压。
在接线正确的情况下，三相三线有功电能表测得电量为第一元件和第二元件测得电量之和，即：当三相电压和电流对称时Uab=Ubc=Uca=U线Ia=Ib=Ic=I当有接线错误或其他计量故障时，有功电能表计量数和实际用电度数之间存在较大误差。
图1 三相三线电能计量装置正确接线图三、三相三线有功电能表的错误接线分析在实际的开关柜中线路远比原理图中的线路多，这就加大了接线错误的几率。
三相四线电能计量装置错误接线检查作业指导书
、任务要求1、遵守安全工作规程，正确使用仪表；2、画出向量图，描述故障错误；3、列出各元件功率表达式及总的功率表达式；4、求出更正系数。
二、使用工具1、低压验电笔；2、相位表；3、相序表。
三、适用范围三相四线制感应式有功电能表与三相四线制感应式跨相90°无功电能表无TV、经TA接入或经TV、TA接入的联合接线方式。
四、相关知识1、三相四线有功电能表正确接线的相量图：冃四线错误接线检查作业指指导书2、②正确功率表达式:P U u l u cos u R) F i P2 R s P2 U v I v cosU u I u cosp5 U w I w cos wU v I v cos v U w I w cos w 3UI cos（感性时：0 五、操作步骤说明：①下列涉及90容性时：901、2、3数字均表示电能表第几兀件；N表示有功电能表的零线端，即在万特模拟台有功电能表的零线端。
② 操作前均需办理第二种工作票，并做好安全措施。
1、未经TV ，经TA 接入的三相四线制有功和无功电能表 接线方式：（1） 测量相电压，判断是否存在断相。
U 1N = 注：不近似或不等于（2） 测量各相与参考点 U 1u =注：①0V 为U 相；②其他两相近似或等于380V ，贝U 非0V 相为U 相。
（3） 确定电压相序。
注：①利用相序表确定电压相序；②利用任意正常两相相电压的夹角 （按顺序相邻两相夹角为 1200或相隔 两相夹角为 2400均为正相序；反之类推 ）。
U 1U 2 1200 U 1U 3 2400 U 2U 3 1200均为正相序； 2400 U 1U 3 1200 U 2 U 3 2400均为逆相序；流的相序。
6）如出现相电流极性反，测量相应元件进出电流线的对地电压，判断哪种极性反 （此项只能记录在草稿纸上 ）。
注：①TA 极性反与表尾反的区别：即TA 极性反是指从TA 二次出线端K 1、K 2与联合接线盒之间的电流线接反；表尾反是指从 TA 二次出线K 1、 K 2未接反，只是从联合接线盒到有功电能表的电流进出线接反；②相电流进线对地电压＞相电流出线对地电压，则为TA 极性反;U 2N = U 3N =220V 的为断线相。
三相四线电能表错接线分析方法(待续)
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
浅谈电能计量装置的错误接线及接线检查方法
浅谈电能计量装置的错误接线及接线检查方法发布时间：2021-07-20T10:29:44.940Z 来源：《当代电力文化》2021年8期作者：李艳红何其敏[导读] 新时代之下，对于供电公司的发展来说，精确的数据统计给经济效益决策的制定，提供了数据支撑，而电能计李艳红何其敏内蒙古电力（集团）有限责任公司阿拉善电业局内蒙古阿拉善左旗 750306摘要：新时代之下，对于供电公司的发展来说，精确的数据统计给经济效益决策的制定，提供了数据支撑，而电能计量装置则是电力行业当中统计数据的工具之一，因此正确安装是非常重要的，一旦出现接线错误，就会影响电力经济收入的准确记录，甚至还会导致，一些地区的电能计量停止，造成巨大的经济损失。
关键词：电能计量装置；错误接线；判断方法 1电能计量设备的构造与接线原理电能计量装置包括各种类型电能表、计量用电压、电流互感器及其计量二次回路、电能屏（柜、箱）等，其中电能表包括单相电能表，不带CT三相四线电能表，带CT三相四线电能表，三相三线电能表，无功表等系列设备。
在电能计量设备的运行过程中计量模式是选择计量设备和接线模式的标准。
电能计量设备的接线主要包括电能表直接接线和带互感器接线两种方式。
1.1电能表接线单相表是工农业生产和日常生活中最常用的电能表。
单线电能表主要是二进二出接线方式，如图1所示，第一、第三端子接入电源，第二、第四端子接负载。
这样的接线方式保障了用户用电安全，也保障了电能表的正常运行。
1.2互感器的接线1.2.1电流互感器接线电流互感器的接线方式主要有二相分相接法和三相分相接法。
这两类互感器接线方法，具有各自的特点，适合不同的系统。
二相分相接法主要适合三相三线系统和中性点不接地系统之间的连接。
三相分相接法主要适合三相四线系统和接地系统之间的连接。
这种电流互感器的连接模式可以有效的避免接线失误造成的不良后果，做到对电量进行技术的追捕计算。
1.2.2电压互感器V/V接线电压互感器V/V接线模式在10kV中性点三线系统中比较常见，与其他方式相比可以有效控制互感器的使用。
三相四线电能计量装置错误接线检查作业指导书
三相四线错误接线检查作业指导书一、任务要求1、遵守安全工作规程，正确使用仪表；2、画出向量图，描述故障错误；3、列出各元件功率表达式及总的功率表达式；4、求出更正系数。
二、使用工具 1、低压验电笔； 2、相位表； 3、相序表。
三、适用范围三相四线制感应式有功电能表与三相四线制感应式跨相900无功电能表无TV 、经TA 接入或经TV 、TA 接入的联合接线方式。
四、相关知识1、三相四线有功电能表正确接线的相量图：2、②正确功率表达式： u u u I U P ϕcos 1= v v v I U P ϕcos 2= w w w I U P ϕcos 3=ϕϕϕϕcos 3cos cos cos 3210UI I U I U I U P P P P w w w v v v u u u =++=++= )090900(οοοο≤≤-≤≤ϕϕ：：容性时感性时五、操作步骤说明：①下列涉及1、2、3数字均表示电能表第几元件；N 表示有功电能表的零线端，即在万特模拟台有功电能表的零线端。
②操作前均需办理第二种工作票，并做好安全措施。
1、未经TV ，经TA 接入的三相四线制有功和无功电能表接线方式： （1）测量相电压，判断是否存在断相。
U 1N = U 2N = U 3N =注：不近似或不等于220V 的为断线相。
（2）测量各相与参考点（U u )的电压,判断哪相是U 相。
U 1u = U 2u = U 3u = 注：①0V 为U 相；②其他两相近似或等于380V ，则非0V 相为U 相。
（3）确定电压相序。
注：①利用相序表确定电压相序；②利用任意正常两相相电压的夹角(按顺序相邻两相夹角为1200或相隔两相夹角为2400均为正相序；反之类推)。
12120U U ∧••= 013240U U ∧••= 023120U U ∧••=均为正相序； 012240U U ∧••= 013120U U ∧••= 023240U U ∧••=均为逆相序； （4）测量相电流，判断是否存在短路、断相。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相四线有功电度表错误接线分析与判断
2011-10-5 14:30 阅读(6)
赞
评论
转载
分享
复制地址
编辑
上一篇 | 下一篇：一个男人，一定要...
摘要：本文针对三相四线有功电度表经过电流互感器间接接入低压系统计量时容易出现的几种错误接法进行了分析，并提出了判断依据。
关键词：三相四线有功电度表 接法 电流互感器
1 前言
三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用
于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、
电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线
正确接线图及向量图如图1所示，
此时三相有功功率的计算式为：
P=UaIaCOS（180°－Φa）+ UbIbCOSΦb＋ UcIcCOSΦc
假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。B、C相CT接反与A相接反结果相同。
3.1.2 2CT接反
3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：
此时三相有功功率的计算式为：
P=UaIaCOS（180°－Φa）+ UbIbCOS（180°－Φb）＋ UcIcCOS（180°－Φc）
假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相
3.2.1两元件电压、电流不同相
假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为
P=UaIbCOS（120°＋Φb）+ UbIcCOS（120°＋Φc）＋ UcIaCOS（120°＋Φa）
假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)
图7所示接法中有功功率的计算式为
P=UaIcCOS（120°－Φc）+ UbIaCOS（120°－Φa）＋ UcIbCOS（120°－Φb）
假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）
当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+
tanΦ* /2)
3.4电压回路断线
3.4.1一相电压断线
假设为A相断线，其接线图如图8所示
此时第一元件不计量，有功功率计算式为：
P= UbIbCOSΦb＋ UcIcCOSΦc
假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
3.4.2两相电压断线
此时第一、第二元件均不计量，有功功率计算时为P=UICOSΦ，此时计量值为正确接法的1/3，电度表明显走慢。
3.4.3三相电压均断线
此时三个元件均不计量，电度表不走。
3.5根据以上几种类型的错误接线分析，将其总结为判断依据，如表1所示
4 应用
某车间一三相四线有功电度表经电流互感器接入用户回路，连续两个月抄表发现，电度表均未走字，检查未发现电压回路有断线情况，用钳形电
流表测试，有电流显示。根据现象，从表1中判断为两元件电压、电流不同相所致，后经停电检查确认为B、C相电压、电流不同相导致电度表
不走。
5 结论
本文对三相四线有功电度表经电流互感器接入用户回路时，常见的几种错误现象进行了分析，得出判断依据（表1），可帮助计量部门快速判断
电度表的错误接线，挽回一定的计量损失。在三相四线有功电度表的日常维护中，应加强对表计接线端子的确认，谨防电流回路接线松动或开路，
此时电流互感器二次测产生的高电压将是非常危险的。
表1 三相四线有功电度表经电流互感器间接接入时错误接法电度表转动情况汇总
序号 接线类型 有功功率计算公式 三相对称时与正确接法的比较值 电度表
转动情况
1 1CT接反 A相CT 接反 P=UaIaCOS（120°－Φa）+ UbIbCOSΦb＋ UcIcCOSΦc 1/3 明显走慢
B相CT 接反
P=UaIaCOSΦa+ UbIbCOS（120°－Φb）
＋ UcIcCOSΦc
C相CT 接反
P=UaIaCOSΦa+ UbIbCOSΦb＋UcIcCOS
（120°－Φc）
2 2CT接反 A、B相CT 接反 P=UaIaCOS（180°－Φa）+ UbIbCOS（180°－Φb）＋ UcIcCOSΦc -1/3 电度表反转
B、C相CT 接反 P=UaIaCOSΦa+ UbIbCOS（180°－Φb）
＋ UcIcCOS（180°－Φc）
C、A相CT 接反 P=UaIaCOS（180°－Φa）+ UbIbCOSΦ
b
＋ UcIcCOS（180°－Φc）
3 3CT接反 P=UaIaCOS（180°－Φa）+ UbIbCOS（180°－Φb）＋ UcIcCOS（180°－Φc） －1 电度表反转
4 两元件电压、电流不同相 B、C相电压、电流不同相 P=UaIaCOSΦa + UbIcCOS（120°+Φc）＋ UcIbCOS（120°－Φb） 0 电度表不转
A、C相电压、电流不同相 P=UaIcCOS（120°－Φc ）+ UbIbCOSΦ
b
＋ UcIaCOS（120°+Φa）
B、A相电压、电流不同相 P=UcIcCOSΦc＋ UaIbCOS（120°+Φb）+
UbIaCOS（120°－Φa）
5
三元件
电流电
压均不
同相
接法为： UaIb UbIc UcIa P=UaIbCOS（120°＋Φb）+ UbIcCOS（120°＋Φc）＋ UcIaCOS（120°＋Φa） -1/(1/2+
tanΦ*/2)
电度表反转
接法为： UaIc UbIa UbIa P=UaIcCOS（120°－Φc）+ UbIaCOS（120°－Φa）＋ UbIaCOS（120°－Φb） 1/(-1/2+ tanΦ*/2) 当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不
转，当Φ>30°时，
电度表正转，转速较
慢
6 一相 电压 断线 A相断线 P=UbIbCOSΦb＋ UcIcCOSΦc 2/3 电度表转慢 B相断线 P=UaIaCOSΦa＋ UcIcCOSΦc
C相断线 P=UbIbCOSΦb＋ UaIaCOSΦa
7 两相 A、B相断线 P=UcIcCOSΦc 1/3 电度表明显转慢
电压 断线 B、C相断线 P=UaIaCOSΦa
C、A相断线 P= UbIbCOSΦb
8 三相电压断线 0
