固体钽电容器和铌电容器的电压降载法

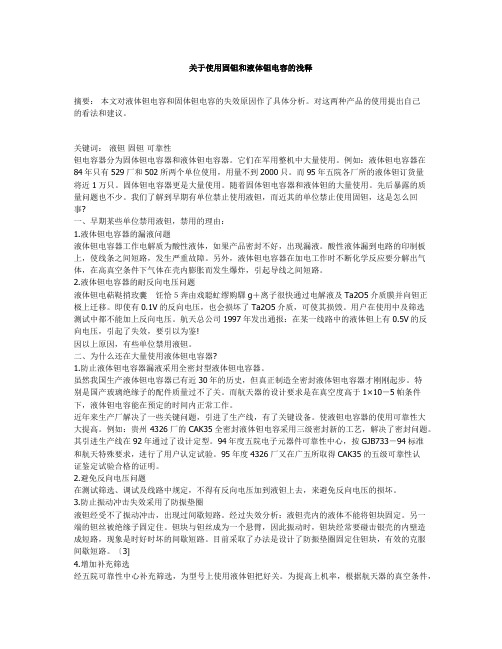

关于使用固钽和液体钽电容的浅释
关于使用固钽和液体钽电容的浅释摘要：本文对液体钽电容和固体钽电容的失效原因作了具体分析。
对这两种产品的使用提出自己的看法和建议。
关键词：液钽固钽可靠性钽电容器分为固体钽电容器和液体钽电容器。
它们在军用整机中大量使用。
例如：液体钽电容器在84年只有529厂和502所两个单位使用，用量不到2000只。
而95年五院各厂所的液体钽订货量将近1万只。
固体钽电容器更是大量使用。
随着固体钽电容器和液体钽的大量使用。
先后暴露的质量问题也不少。
我们了解到早期有单位禁止使用液钽，而近其的单位禁止使用固钽，这是怎么回事?一、早期某些单位禁用液钽，禁用的理由：1.液体钽电容器的漏液问题液体钽电容器工作电解质为酸性液体，如果产品密封不好，出现漏液。
酸性液体漏到电路的印制板上，使线条之间短路，发生严重故障。
另外，液体钽电容器在加电工作时不断化学反应要分解出气体，在高真空条件下气体在壳内膨胀而发生爆炸，引起导线之间短路。
2.液体钽电容器的耐反向电压问题液体钽电萜鞑捎玫囊 饪恰５奔由戏聪虻缪购驛g＋离子很快通过电解液及Ta2O5介质膜并向钽正极上迁移。
即使有0.1V的反向电压，也会损坏了Ta2O5介质，可使其损毁。
用户在使用中及筛选测试中都不能加上反向电压。
航天总公司1997年发出通报：在某一线路中的液体钽上有0.5V的反向电压，引起了失效，要引以为鉴!因以上原因，有些单位禁用液钽。
二、为什么还在大量使用液体钽电容器?1.防止液体钽电容器漏液采用全密封型液体钽电容器。
虽然我国生产液体钽电容器已有近30年的历史，但真正制造全密封液体钽电容器才刚刚起步。
特别是国产玻璃绝缘子的配件质量过不了关。
而航天器的设计要求是在真空度高于1×10－5帕条件下，液体钽电容能在预定的时间内正常工作。
近年来生产厂解决了一些关键问题，引进了生产线，有了关键设备。
使液钽电容器的使用可靠性大大提高。
例如：贵州4326厂的CAK35全密封液体钽电容采用三级密封新的工艺，解决了密封问题。
