开利19XR高效环保机组专利和创新技术
开利约克特灵麦克维尔离心机比较
单级
4000-6000 1
开式
三级
2950 1
半封
两级
直接传动 1
半封
单级
30,000 1 or 2 半封
80年来,开利引领离心机组的发展,从多级向 单级,从开启向封闭发展 麦克维尔离心机组转速过高
封闭型电机完全解决油，制冷剂泄漏问题， 并有一系列优点
电机电压 控制显示语言 显示型式 抽气回收装置
380V, 6.6kV，10KV 380V, 6.6kV,10kV
单级
11,500 1
半封
约克 YK 385-2400TR
0.64-0.71 0.65-0.68 0.63-0.65 HFC134a
特灵 CVHE/G
特灵 CVGF不主推，贵
400-1300TR
350-1000TR
1400-2600TR 0.61-0.71 0.61-0.68 0.58-0.64
HCFC123
Page 7
麦克维尔
麦克维尔PEH/PFH, WSC/WDC
1、控制系统电源为115V，在 潮湿或特殊情况下，不能保证 绝对安全。 2、需在工地现场安装机械式 流量开关，可靠性降低，同时 非常容易受到水流偶尔的波动 导致停机。 3、零乱/启动柜和机组间接线 复杂
Page 8
麦克维尔
麦克维尔PEH/PFH, WSC/WDC
Page 4
麦克维尔
麦克维尔PEH/PFH, WSC/WDC
连接管路复杂
Page 5
麦克维尔
麦克维尔PEH/PFH, WSC/WDC
连接管路复杂
Page 6
麦克维尔
1、麦克维尔机组油 冷却器需另外连接 水管路来冷却润滑 油，增加现场工作 量和材料，安装复 杂，同时长年累月 将增加水的用量。
开利电机封闭式vs开启式
4. 由于封闭电机采用液态制冷剂喷淋冷却，电机运行效率 高，超载能力强。
5. 封闭电机启动电流大大低于开启式电机，无需用户增加 价格昂贵的软启动或变频装置来降低对电网的冲击。
YORK开式电机
•轴封漏油
•轴封制冷剂泄漏
是开式电机完全无法回避 的难题
约克每台机组随 机配置的这个小
瓶说明了一 切……
YORK开式电机
无论是采用HCFC123还是 HFC134a,开启式机组的年 泄露率都是封闭型机组的1020倍!!!
不同机组制冷剂的年泄漏率
机组 老式 老式 类型 封闭型 开启式
启动电流(A)
863 935 1017 1125 1233 1270 1467
开利19XR离心机组
型号
19XR-300 19XR-350 19XR-400 19XR-450 19XR-500 19XR-550 19XR-600
启动电流(A)
685 693 851 904 904 1057 1210
• 开利离心机组采用液态制冷剂冷却，启动电流明显小于开式电机,启动 时对用户电网冲击小。
当于要安装一台10匹的柜
机方能冷却!!!
启动电流
约克YS系列螺杆机组 (E型设计)
型号
YS-300 YS-350 YS-400 YS-450 YS-500 YS-550
-
启动电流(A)
821 863 935 1125 1233 1270
-
约克YK系列离心机组 (F型设计)
型号
YK-300 YK-350 YK-400 YK-450 YK-500 YK-550 YK-600
开利空调方案
开利空调方案方案背景随着人们生活水平的提高，空调在家庭和办公环境中的使用越来越普遍。
作为一个知名的空调品牌，开利空调致力于为用户提供高性能、高效能的产品和解决方案。
本文将介绍开利空调的方案，以及它的优势和特点。
方案概述开利空调方案是基于先进的空调技术和创新的设计理念开发的。
该方案旨在提供全方位的空气处理解决方案，包括舒适的室内环境、高效的能源利用、智能化的控制系统等。
主要特点1. 舒适的室内环境开利空调采用先进的空气流动设计和过滤技术，能够提供高品质的室内空气。
其高效过滤系统可以有效去除空气中的颗粒物和有害物质，保证用户呼吸的空气清洁健康。
另外，开利空调还采用了静音技术，降低了室内噪音，让用户在舒适的环境中工作和生活。
2. 高效的能源利用开利空调注重研发高效的能源利用技术，以降低能源消耗并减少对环境的影响。
其优化的制冷系统和热交换技术可以提高能效比，实现更高效的制冷效果。
此外，开利空调还采用了变频技术，自动根据室内外温度和负荷情况调节制冷量，实现精确的能耗控制。
3. 智能化的控制系统开利空调的智能化控制系统可以实现远程控制和智能调节。
用户可以通过手机App 或者云端平台来控制空调的开关、调节温度和风速等设置。
智能学习功能可以根据用户的使用习惯和室内外环境的变化来自动调整空调的运行模式，提供更个性化的舒适体验。
4. 多样化的产品系列开利空调提供多样化的产品系列，以满足不同场景和需求的用户。
包括墙壁式分体空调、中央空调系统、商用空调等。
无论是家庭、办公楼还是商业场所，开利都能提供适合的产品和解决方案。
方案优势1.高品质的室内空气：开利空调采用高效过滤系统和空气流动设计，提供清洁健康的室内空气。
2.节能环保：开利空调的高效能源利用技术和精确的能耗控制，减少了能源消耗和对环境的影响。
3.智能化控制：开利空调的智能控制系统可以实现远程控制和智能调节，提供更便捷和个性化的使用体验。
4.多样化的产品系列：开利空调提供多样化的产品系列，适应各种不同场景和需求。

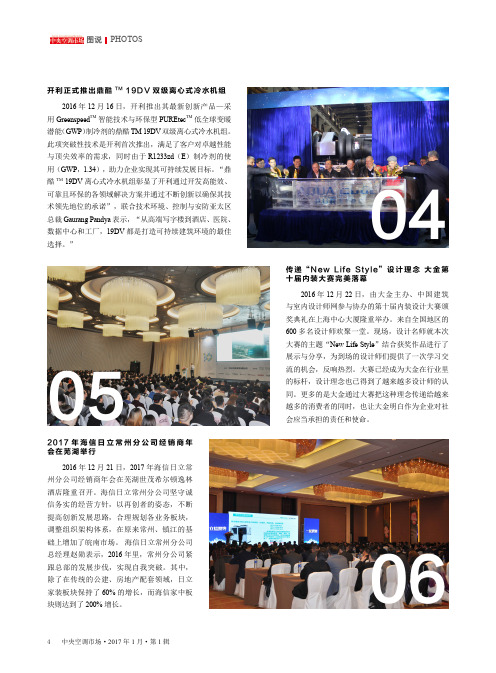

开利正式推出鼎酷^TM 19DV双级离心式冷水机组
中央空调市场·2017年1月·第1辑4040506开利正式推出鼎酷TM19DV 双级离心式冷水机组2016年12月16日，开利推出其最新创新产品—采用Greenspeed TM 智能技术与环保型PUREtec TM 低全球变暖潜能（GWP ）制冷剂的鼎酷TM 19DV 双级离心式冷水机组。
此项突破性技术是开利首次推出，满足了客户对卓越性能与顶尖效率的需求，同时由于R1233zd （E ）制冷剂的使用（GWP ，1.34），助力企业实现其可持续发展目标。
“鼎酷TM 19DV 离心式冷水机组彰显了开利通过开发高能效、可靠且环保的各领域解决方案并通过不断创新以确保其技术领先地位的承诺”，联合技术环境、控制与安防亚太区总裁Gaurang Pandya 表示，“从高端写字楼到酒店、医院、数据中心和工厂，19DV 都是打造可持续建筑环境的最佳选择。
”传递“New Life Style”设计理念 大金第十届内装大赛完美落幕2016年12月22日，由大金主办、中国建筑与室内设计师网参与协办的第十届内装设计大赛颁奖典礼在上海中心大厦隆重举办。
来自全国地区的600多名设计师欢聚一堂。
现场，设计名师就本次大赛的主题“New Life Style ”结合获奖作品进行了展示与分享，为到场的设计师们提供了一次学习交流的机会，反响热烈。
大赛已经成为大金在行业里的标杆，设计理念也已得到了越来越多设计师的认同。
更多的是大金通过大赛把这种理念传递给越来越多的消费者的同时，也让大金明白作为企业对社会应当承担的责任和使命。
2017年海信日立常州分公司经销商年会在芜湖举行2016年12月21日，2017年海信日立常州分公司经销商年会在芜湖世茂希尔顿逸林酒店隆重召开。
海信日立常州分公司坚守诚信务实的经营方针，以再创者的姿态，不断提高创新发展思路，合理规划各业务板块，调整组织架构体系，在原来常州、镇江的基础上增加了皖南市场。
开利19XRV机组-modbus参数表[1]
![开利19XRV机组-modbus参数表[1]](https://img.taocdn.com/s3/m/139e20f3185f312b3169a45177232f60ddcce7f9.png)
开利19XRV机组-modbus参数表[1] 开利冷机Modbus点定义规范1. Modbus通讯参数：9600 ，RTU，无校验，无流控制，停止位1。
公制单位。
2.开利定义的冷机MODBUS地址位从11开始设起，为从站(Slave)。
例：若有3台机组，则机组地址位分别为11，12，13。
19XRV离心机组Modbus点地址机组内部参数点描述是否可写冷机内部变量名单位或范围备注原值10倍于原值16384（0X4000）16640（0X4100）冷机控制模式否MODE 0，1，2 a16385（0X4001）16641（0X4101）冷机运行状态否STATUS 0~12 b16386（0X4002）16642（0X4102）故障报警否SYS_ALM 0，1，2 c16387（0X4003）16643（0X4103）机组关机/开机是CHIL_S_S 0，116388（0X4004）16644（0X4104）出水温度设定点是LCW_STPT ℃16389（0X4005）16645（0X4105）压缩机运行时间否C_HRS Hour16390（0X4006）16646（0X4106）压缩机线电流百分比否LNAMPS_P %16391（0X4007）16647（0X4107）平均线电流否LNAMPS_A A16392（0X4008）16648（0X4108）冷冻水进水温度否ECW ℃16393（0X4009）16649（0X4109）冷冻水出水温度否LCW ℃16394（0X400A）16650（0X410A）蒸发器冷媒温度否ERT ℃16395（0X400B）16651（0X410B）蒸发器冷媒压力否ERP Kpa16396（0X400C）16652（0X410C）冷却水进水温度否ECDW ℃16397（0X400D）16653（0X410D）冷却水出水温度否LCDW ℃16398（0X400E）16654（0X410E）冷凝器冷媒温度否CRT ℃16399（0X400F）16655（0X410F）冷凝器冷媒压力否CRP Kpa16400（0X4010）16656（0X4110）变频器冷却用制冷剂流量百分比否VFD_FOUT %16401（0X4011）16657（0X4111）变频器转速百分比否VFD_ACT %16402（0X4012）16658（0X4112）导叶开度百分比否GV_POS %16403（0X4013）16659（0X4113）整流器温度否REC_TEMP ℃16404（0X4014）16660（0X4114）压缩机油温否OILT ℃16405（0X4015）16661（0X4115）压缩机油压否OILPD Kpa16406（0X4016）16662（0X4116）排气温度否CMPD ℃16407（0X4017）16663（0X4117）压缩机轴承温度否MTRB ℃16408（0X4018）16664（0X4118）电机线圈温度否MTRW ℃16409（0X4019）16665（0X4119）平均线电压否LNVOLT_A V16410（0X401A）16666（0X411A）线功率否LINE_KW KW16411（0X401B）16667（0X411B）变频器装置湿度否HUMIDITY %16412（0X401C）16668（0X411C）逆变器温度否INV_TEMP ℃备注：a. Off=0, Local=1, CCN=2b. Timeout=0, Ready=1, Recycle=2, Prestart=3, Start=4, Ramping=5 Running=6, Demand=7, Override=8, Shutdown=9, Trippout=10, Pumpdown=11, Lockout=12c. NORMAL=0,ALERT=1,ALARM=2d. Off=0, Stopping=2, Delay=3, Running=4。
开利空调介绍及资质文件
十一、开利公司简介及资质资料开利空调销售服务（上海）有限公司简介开利空调销售服务（上海）有限公司（简称“开利销售”）是美国开利公司在中国的一家面向全国和全面负责开利产品销售和维修服务的中外合作企业。
从1985年在上海设立进出口业务办事处，成为第一家重返中国市场的美国空调制造商到现在，开利公司已经在中国走过了成功而精彩的二十六年！开利与中国的渊源可以上溯到20世纪30年代，当时我们为许多著名的建筑提供了空调设备。
上世纪80年代，开利重新回到中国市场，是最早来中国投资的国外空调生产商。
经过26年来的蓬勃发展，目前开利在中国拥有13家公司机构，43家销售服务办事处以及2,500多名员工。
领先的技术、优质的服务以及对能源和环境的高度责任感使开利公司成为行业领袖。
系统的空调解决方案也成为了许多著名建筑的首选！其中包括北京人民大会堂、北京中华世纪坛、北京望京国际商业中心、北京海关总署、上海金茂大厦、上海巴斯夫化纤有限公司、上海通用汽车公司、上海浦东香格里拉二期、上海F1赛车场、上海磁悬浮列车浦东机场候车厅、上海花旗银行大厦、广州新白云国际机场、广东奥林匹克体育场、天津铜锣湾广场、重庆国际会展中心、西安骡马市商业街、西安长安国际广场、北京、上海、深圳地铁、深国投沃尔玛商业中心、昆明世博园等知名建筑！目前为止，开利在中国已建立了三家中外合资的商用及轻型商用空调设备生产企业，它们分别是上海一冷开利空调设备有限公司、上海合众开利空调设备有限公司和上海通惠开利空调设备有限公司。
作为这三家公司产品在中国市场唯一销售和服务的机构，开利销售公司已成为能够成套提供从中央空调主机到空气端产品的全国最大的中央空调供应商。
开利全国分销网络遍及全国43个主要城市，为用户提供各项专业服务，利用专业的BLOCKLOAD负荷计算软件和HAP逐时负荷计算软件计算各种不同类型建筑物的冷热负荷，并提供冷热设备的选型参数，进行空调系统方案选型的设计；同时，运用CSO冷水机组系统优化选型软件，针对顾客对能源、场地、投资、运行、技术管理等多方面的要求，结合完整的产品链，提供多种方案的比较和优化。
开利发布全新的高能效变频螺杆式冷水机组及热泵
开利发布全新的高能效变频螺杆式冷水机组及热泵日前，中国上海开利发布全新的高能效变频螺杆式冷水机组及热泵AquaForce?30XW-V，进一步巩固开利在水冷空调机组市场中的领先地位。
开利AquaForce?30XWV螺杆机组制冷量从590kW至840kW，Greenspeed创新技术的融合使30XW-V在要求严格的工业、商业应用中保证了优异的运行性能和最佳的能耗表现。
AquaForce?30XW-V采用了Greenspeed变频驱动技术，成为追求卓越能效和运行表现的工程商、暖通设计师及楼宇业主的首选解决方案。
变频驱动的双转子螺杆压缩机能够实现冷量和楼宇负荷变化之间的精确匹配，特别在部分负荷条件下，大幅降低机组的能耗，IPLV高达10。
与应用定频螺杆压缩机的机组系统相比，这样的效率水平意味着将建筑的空调能耗降低约30%，大大减少电费支出和碳排放。
AquaForce?30XW-V螺杆机组是工业和商业客户的理想解决方案，适用于绿色酒店、办公楼，地铁及节能改造项目等。
“AquaForce?30XW-V标志着开利的持续创新和领先技术，为楼宇和基础设施项目开发高效、可靠和环保的暖通空调解决方案。
“联合技术环境、控制与安防联合技术环境、控制与安防大中华区分销及售后服务副总裁高志长先生说。
根据投资回报分析，AquaForce?Greenspeed与传统解决方案相比，可使投资回报期缩短至2年之内。
此外，AquaForce?30XW-V变频螺杆机组设计紧凑，特别适用于楼宇节能改造项目，它的宽度仅约1.2米，运输时可以轻易通过标准门，占地面积小。
AquaForce?30XW-V还采用开利全新一代的集成控制系统，为客户提供操作简易方便的全彩触摸屏界面，所有机组参数一目了然。
通过先进的联网功能和方便的网络接入，实现远程监控。
其制热模式可提供恒定摄氏50度的热水。
AquaForce?30XW-V是开利变频家族的崭新成员，也是为客户量身定制的AdvanTE3C先科解决方案的组成部分。
开利溴化锂吸收式冷水机组16DE
制冷量 (%) 100 80 60
0.8MPa蒸汽消耗率（kg/hUSRT） 冷却水进口温度：32℃ 3.90 3.61 3.52
冷却水进口温度：30℃ 3.78 3.48 3.35
环境领先
以水为制冷剂，以溴化锂为吸收剂，在真空状态下运行，对人体和环境安全无害。 机组直接使用蒸汽，用电极少，对大气无污染。 采用精巧的运动部件，运行时无振动，低噪声。
16DE机组：
高温发生器
低温发生器
冷凝器
冷却水
16DEH机组: 7
工作蒸汽
疏水器
蒸汽凝水 凝水换热器
高温热交换器
低温热交换器
冷却水
溶液泵
冷剂泵
冷水 蒸发器 吸收器
高温发生器
低温发生器 冷凝器
冷却水出
工作蒸汽
凝水热 回收器
冷水出
疏水器
蒸汽凝水
Байду номын сангаас凝水热 回收器
高温热交换器 喷淋泵
吸收器 蒸发器
冷水进
低温热交换器
运行条件： 冷却水进口温度 冷水流量 冷却水流量 污垢系数
32℃ 100% 100% 0.086m2.K/kW
运行条件： 冷水出口温度 冷水流量 冷却水流量 污垢系数
7℃ 100% 100% 0.086m2.K/kW
工作循环
16DE机组主要组成部件：
蒸发器、吸收器、冷凝器、高、低温发生器、高、低温溶液热交换器、凝水换热器、溶液泵、冷剂泵、抽气系统、控制系统、蒸汽调节阀及其 它辅助系统。
1.37
80
5
6
1.34
7
8
9
10
11
12
冷水出口温度（℃）
冷却水温度与制冷量和COP关系
开利离心式冷水机组技术参数表e
11
压缩机
压缩机形式
单级半封闭
12
传动方式
齿轮
13
压缩机转速〔rpm〕
13000
14
叶轮材质
高强度铝合金
15
外壳材质
钢板
16
主轴承形式
金氏自平衡推力轴承，
美国开利专利技术巴氏合金钢背轴承
17
电动机
电制
380V
18
额定转速〔rpm〕
3000
19
额定电流〔A〕
738
20
整定电流〔A〕
非机载电控柜〔mm〕
1000*600*2000
639
21
启动电流〔A〕
1637
22
启动方式
星三角启动
23
启动时间〔秒〕
50
24
整定时间：
首次开机三分钟
25
冷却方式
制冷剂直接冷却
26
冷凝器承压(Mpa)
27
冷凝器
蒸发器
冷凝器形式
管壳式
28
换热管材质
铜管
29
外壳材质
钢
30
冷却水流量〔m3/h〕
469.4
31
水侧阻力〔kpa〕
32
蒸发器形式
壳管式满液蒸发器
离心式冷水机组技术参数表
序号
项目
投标人填写
1
机组
机组型号
19XR5P51436DES52
2
制冷量〔RT〕
650
3
满负荷耗电量〔KW〕
425
4
能效比〔KW/KW〕
5
最大噪音〔dB〕
85
6
开利离心机中央空调19R系统原理
一、19XR 离心机硬件介绍1、控制电源转换柜（辅助配电箱）电机室C O N T R O L S 安全阀19XR 前视图导叶执行机构 蒸发器进/出水温度传感器压力传感器制冷机充注阀排油阀油位视镜辅助配电箱蒸发器2：控制元件CVC是PICⅡ的中枢，该模块含有控制机组所需所有软件。
CVC 位于控制箱中，它是所有本机设定点、日期、设定功能及送配功能的输入中心。
CVC有一个停机按钮，一只报警信号灯，四只逻辑输入按钮及一个液晶显示屏。
停用时间超过15分钟，屏幕自动保护。
这四只按钮（“软键”）的功能是进行菜单驱动，并在键上方的显示屏上直接显示。
CVC的视角可调整为任意角度，去掉两个连接控制箱与蒸发器支架上的螺栓，将它们放在一个孔内，以其为支点，前后移动控制板，改变视角。
CCM模块位于控制箱内，根据需要控制机组的输入/输出。
它能监视制冷剂压力，进、出水温，为导叶执行机构提供的输出控制，油加热器及油泵。
CCM是基本需求量极限、冷却水复位、遥控温度复位及制冷剂泄漏传感器的接点。
该模块位于启动柜内。
它接收来自CVC的命令。
如启动/停止压缩机、冷水泵、冷却水泵、冷却塔风机、备用报警触点及断路器脱扣。
ISM监视启动柜输入，如线电压、电机电流、接地故障，遥控启动触点、备用安全设备、冷凝器高压、油泵安全开关、启动柜1M及运行触点。
ISM具备安全关机逻辑功能，如果与CVC通信失败，它能关闭机组。
3：执行器：CCM控制板，导叶，电加热，油泵二、制冷循环：压缩机不断地从蒸发器中抽出制冷剂蒸汽，气流量由导叶的开启度而定。
由于压缩机抽取制冷剂减低了蒸发器的压力，使蒸发器里剩余的制冷剂在相对低的温度（一般为3到6℃）沸腾蒸发。
制冷剂气化吸取传热管内循环水的热量使之降温，得到空调或工业处理所需的冷水。
吸取循环水中的热量之后，制冷剂蒸气被吸入压缩机压缩，压缩后制冷剂温度升高，从压缩机排出温度可达37到40℃，进入冷凝器进行冷凝。
温度相对较低的冷却水（18～32℃）流经冷凝器铜管，带走气态制冷剂的热量，使之冷凝成液态。
