表堤01 堤防工程外观质量评定表填表说明

合集下载

水利水电工程施工质量评定表一(填表说明及分部、单位工程表格)

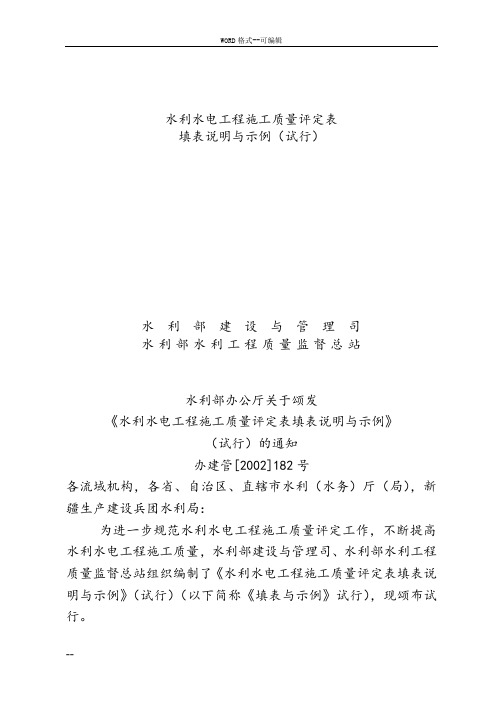

水利水电工程施工质量评定表填表说明与示例（试行）水利部建设与管理司水利部水利工程质量监督总站水利部办公厅关于颂发《水利水电工程施工质量评定表填表说明与示例》（试行）的通知办建管[2002]182号各流域机构，各省、自治区、直辖市水利（水务）厅（局），新疆生产建设兵团水利局：为进一步规范水利水电工程施工质量评定工作，不断提高水利水电工程施工质量，水利部建设与管理司、水利部水利工程质量监督总站组织编制了《水利水电工程施工质量评定表填表说明与示例》（试行）（以下简称《填表与示例》试行），现颂布试行。

由于技术进步、设备更新、工艺流程改造较快，部分工程，特别是部分水轮发电机、水力机械辅助设备、发电电气设备、升压变电电气设备安装工程沿无统一的质量评定标准和表格。

为了做好相应工程的质量评定工作，请向单位根据新技术、新工艺的技术规范、设计要求和设备生产厂商的技术说明书，制订施工安装质量评定标准，并按照《水利水电工程质量评定表》（试行）的统一格式（表头、表尾、表身）制订相应质量评定表格。

有关质量评定标准和表格，地方项目经省级水利行政主管部门或委托的水利工程质量监督机构批准，流域机构主管的中央项目经流域机构或其委托的水利部水利工程质量监督总站流域分站批准，并报水利部建设与管理司和水利水部水利工程质量监督总站备案；部直管工程须经水利部建设与管理司或水利部水利工程质量监督总站批准。

请各单位强化质量评定工作管理，应用好《填表说明与示例》（试行）在使用《填表说明与示例》（试行）过程中有何问题、意见及建议，请及时告知利部建设与管理司和水利部水利工程质量监督总站。

《水利水电工程施工质量评定表填表说明与示例》（试行）正式文本由中国水利水电出版社出版发行。

2002年12月11日编写说明为了规范水利水电工程施工质量评定工作，进一步提高水利水电工程质量管理水平，2002年12月11日，水利水电工程施工质量评定表填表说明与示部办公厅以办建管[2002]182号颂发了《水利水电工程施工质量评定表填表说明与示例》（试行）。

水利水电工程单元工程施工质量验收评定表及填表说明(2016即红皮书)

7. 单元工程施工质量按下述程序进行验收评定：①施工
单位首先对已经完成的单元工程施工质量进行自检，并填写
检验记录；②自检合格后，填写单元工程施工质量验收评定
表，向监理单位申请复核；③监理单位收到申报后，在
一个
工作日括下列内容：①核查施
工单位报验资料是否真实、齐全；②对照施工图纸及施工技
3. 工序施工质量验收评定应具下述条件进行验收评定：
①工序中所有施工内容已完成，现场具备验收条件；②工序
中所包含的施工质量检验项目经施工单位自检全部合格。
4. 工序施工质量验收评定应按下述程序进行验收评定：
①施工单位应首先对已经完成的工序施工质量进行自检，并
做好检验记录；②施工单位自检合格后，应填写工序施工质
收中发现的问题提出处理意见。
9. 重要隐蔽单元工程和关键部位单元工程质量验收评
定应有设计、建设等单位的代表签字，具体要求应满足《水
利水电工程施工质量检验与评定规程》（ SL 176 ）的规定。
--
WORD格式 -- 可编辑
表 4.1 堤基清理单元工程施工质量验收评定表填表要求
填表时必须遵守 “填表基本规定” ，并应符合下列要求：
等级。各项报验资料
单元工程质量等级评定为：
。
（签
字，加盖公章）
年月日
注：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。
--
WORD格式 -- 可编辑
表施工质量验收评定表填表要求
填表时必须遵守 “填表基本规定” ，并应符合下列要求： 1. 单位工程、分部工程、单元工程名称及部位填写应与表 4.1 相同。 2. 堤基内坑、槽、沟、穴等处理按设计要求清理后回填、压实，并符合下列要求：（ 1）上堤土料为黏性土或少黏性土时应以压实度来控制压实质量；上堤土料为无黏性土时应以相对密度来控制压实质量。（ 2）堤坡与堤顶填筑（包边盖顶），应按表 D-1 中老堤加高培厚的要求控制压实质量。（ 3）不合格样的压实度或相对密度不应低于设计值的 96％，且不合格样不应集中分布。（ 4）合格工序的压实度或相对密度等压实指标合格率应符合表 D-1 的规定；优良工序的压实指标合格率应超过表 D-1 规定数值的 5 个百分点或以上。

水利水电工程单元工程施工质量验收评定表与填表说明(2016即红皮书).doc

--堤防工程填表说明1. 本章表格适用于 1 级、 2 级、 3 级堤防工程的单元工程施工质量验收评定， 4 级、 5级堤防工程可参照执行。

2.单位工程、分部工程名称应按《项目划分表》确定的名称填写。

单元工程名称、部位填写《项目划分表》确定的本单元工程设备名称及部位。

工序前加“△”者为主要工序。

8.监理复核单元工程施工质量包括下列内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到《水利水电工程单元工程施工质量验收评定标准-堤防工程》（ SL 634-2012 ）的要求；③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。

工程项目施工质量评定表水利水电工程(文字填表说明)

XSK1XKNG9F9MM5QQ第一部分工程项目施工质量评定表（共有6个表）本部分表格，系根据SL176—1996《水利水电工程施工质量评定规程》（试行）、SL223—1999《水利水电建设工程验收规程》及水利部《关于颁发水利水电工程施工质量评定表补充表的通知》（建管监[2000]17号）编制。

适用于大、中型水利水电工程（含堤防工程）施工质量检验评定，小型工程可参照使用。

表01水工建筑物外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1．本表用于水工建筑物单位工程外观质量评定。

表中各项质量标准，是在主体工程开工初期由项目法人组织监理、设计、施工等单位根据本工程特点（等级及使用情况等）共同研究提出，报质量监督机构确认后执行。

2．外观质量等级评定工作是在单位工程完工后，由项目法人（建设单位）组织、质量监督机构主持，项目法人（建设单位）、监理、设计、施工及管理运行等单位组成外观质量评定组，进行现场检验评定。

参加外观质量评定组的人员，必须具有工程师及以上技术职称。

评定组人数不应少于5人，大型工程不宜少于7人。

3．检测数量。

全面检查后，抽测25%，且各项不少于10点。

4．评定等级标准。

测点中符合质量标准的点数占总测点数的百分率为100%时，评为一级。

合格率为90%～99.9%时，评为二级。

合格率为70%～89.9%时，评为三级。

合格率小于70%时，评为四级。

其下方的百分数为相应于所得标准分的百分数。

每项评定得分按下式计算：各项评定得分=该项标准分×该项得分百分率评定得分小数点后保留一位，并填写在相应级别栏内。

本例项次1建筑物外观尺寸，共检测12次，合格11次，合格率91.7%，评为二级。

本项标准分为12分，二级得分百分率为90%，因此，项次1得分为12×90%=10.8分，填写在项次1对应的二级处。

项次2轮廊线顺直，共检测10次，全部合格，合格率100%，评为一级。

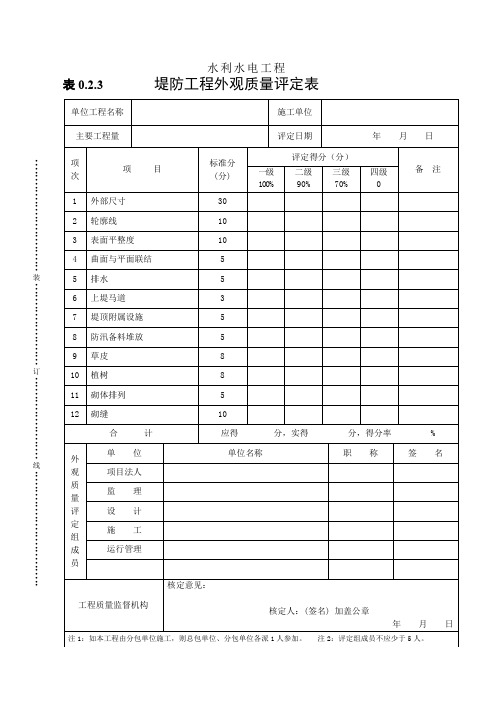

表0.2.3堤防工程外观质量评定表 (评优项目使用)

水利水电工程
表0.2.3堤防工程外观质量评定表
单位工程名称
施工单位
主要工程量
评定日期
年月日
项次
项目
标准分(分)
评定得分（分）
备注
一级
100%
二级
90%
三级
70%
四级
0
1
外部尺寸
30
2
轮廓线
10
3
表面平整度
10
4
曲面与平面联结
5
5
排水
5
6
上堤马道
3
7
堤顶附属设施
5
8
防汛备料堆放
5
9
草皮
8
10
植树
8
11
砌体排列
5
12
砌缝
10
合计
应得分，实得分位名称
职称
签名
项目法人
监理
设计
施工
运行管理
工程质量监督机构
核定意见：
核定人：(签名)加盖公章
年月日
注1：如本工程由分包单位施工，则总包单位、分包单位各派1人参加。注2：评定组成员不应少于5人。

堤防工程外观质量评定标准(表)

XXX堤防工程外观质量评定标准（表）
4.1.2各项目工程外观质量分为四级，各级标准得分见下表。

外观质量等级与标准得分
根据现场检查结果共同讨论决定其质量等级。

4.1.4外观质量评定表由工程外观质量评定组根据现场检查、检测结果填写。

表尾由各单位参加外观质量评定的人员签名（施工单位
1 人。

如本工程由分包单位施工，则总包单位、分包单位各派 1 人参加。

项目法人、监理、设计各派 1～
2 人。

工程运行管理单位 1 人）。

5附表（见附表1、附表2）
附表1 XXX工程外观质量评定表
附表2
XXX单位工程外观质量评定表。

水工建筑物外观质量评定表（全面）

⽔⼯建筑物外观质量评定表（全⾯）表01⽔⼯建筑物外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1．本表⽤于⽔⼯建筑物单位⼯程外观质量评定。

表中各项质量标准，是在主体⼯程开⼯初期由项⽬法⼈组织监理、设计、施⼯等单位根据本⼯程特点(等级及使⽤情况等)共同研究提出，报质量监督机构确认后执⾏。

2．外观质量等级评定⼯作是在单位⼯程完⼯后，由项⽬法⼈(建设单位)组织、质量监督机构主持，项⽬法⼈(建设单位)、监理、设计、施⼯及管理运⾏等单位组成外观质量评定组，进⾏现场检验评定。

参加外观质量评定组的⼈员，必须具有⼯程师及以上技术职称。

评定组⼈数不应少于5⼈，⼤型⼯程不宜少于7⼈。

3．检测数量。

全⾯检查后，抽测25％，且各项不少于10点。

4．评定等级标准。

测点中符合质量标准的点数占总测点数的百分率为100％时，评为⼀级。

合格率为90 .9／6～99．9％时，评为⼆级。

合格率为70.0％～89．9％时，评为三级。

合格率⼩于70.0％时，评为四级。

其下⽅的百分数为相应于所得标准分的百分数。

每项评定得分按下式计算：各项评定得分=该项标准分×该项得分百分率评定得分⼩数点后保留⼀位，并填写在相应级别栏内。

本例项次1建筑物外观尺⼨，共检测12次，合格11次，合格率91．7％，评为⼆级。

本项标准分为12分，⼆级得分百分率为90％，因此，项次1得分为12×90％=10．8分，填写在项次1对应的⼆级处。

项次2轮廓线顺直，共检测10次，全部合格，合格率100％，评为⼀级。

该项标准分为10分，⼀级得分百分率为100％，因此项次2得分为10×100％：10分，将其填写在项次2相应的⼀级处。

余此类推。

5．表中第13项混凝⼟表⾯缺陷指混凝⼟表⾯的蜂窝、⿇⾯、挂帘、裙边、⼩于3cm 的错台、局部凹凸及表⾯裂缝等。

如⽆上述缺陷，该项得分率为100 ％，缺陷⾯积超过总⾯积5％者，该项得分为0。

表A.3.1-1堤防工程外观质量评定表

6
上堤马道
现场检查，结合检测
质量标准：马道宽度偏差±2cm，高度偏差±2cm
一级：符合质量标准；
二级：基本符合质量标准；
三级：发现尺寸误差较大；
四级：多处马道尺寸误差大
7
堤顶附属设施
现场检查
一级：混凝土表面平整，棱线平直度等指标符合质量标准；
二级：混凝土表面平整，棱线平直度等指标基本符合质量标准；
三级：混凝土表面平整，棱线平直度等指标发现尺寸误差较大；
四级：混凝土表面平整，棱线平直度等指标误差大
宽度
堤顶
允许偏差－5～＋15㎝
平（戗）台顶
允许偏差－10～＋15㎝
边坡坡度
不陡于设计值，目测平顺
混凝土及砌石墙（堤）
堤顶高程
干砌石墙（堤）
允许偏差0～＋5㎝
浆砌石墙（堤）
允许偏差0～＋4㎝
混凝土墙（堤）
允许偏差0～＋3㎝
墙面垂直度
干砌石墙（堤）
允许偏差0.5％
浆砌石墙（堤）
允许偏差0.5％
混凝土墙（堤）
5
12
砌缝
10
合计
应得分，实得分，得分率%
外观质量评定组成员
单位
单位名称
职称
签名
项目法人
监理
设计
施工
运行管理
工程质量监督机构
核定意见：
核定人：（签名）加盖公章
年月日
堤防工程外观质量现场评定汇总表
单位工程名称
施工单位
主要工程量
评定日期
项次
项目
标准分（分）
外观质量评定组成员打分（分）
合格率（%）
级别
1
外部尺寸
4

水利水电工程施工质量验收评定表填表说明(全)

水利水电工程施工质量验收评定表填表说明为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年12月19日开始实施新标准，《水利水电工程施工质量验收评定标准》（SL631~637-2012），包括土石方工程（SL631）、混凝土工程（SL632）、地基处理与基础工程（SL633）、堤防工程（SL634）、水工金属结构安装（SL635）、水轮发电机组安装工程（SL636）、水利机械辅助设备系统安装工程（SL637）。

一、填表基本规则：《水利水电工程施工质量验收评定表》（以下简称《质评表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。

工程竣工验收后《质评表》作为档案资料长期保存，因此，应特别重视工程质量评定表的整理、归档。

《质评表》的填写基本规定：（1）单元（工序）工程完成后，在规定的时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《质评表》。

（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法和数量应符合《新标准》和相关标准的规定。

（3）若手笔填写应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。

质量意见和质量结论及签字部分（包括日期）不可打印。

（4）验收评定表与备查资料的制备规格采用国标A4（210×297）。

（5）使用法定计量单位，并以规定的符号表示。

数据与数据之间用（，）隔开，小数点要用（. ）。

合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。

（6）修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。

禁止使用改正液、橡皮擦、刀片刮等不标准方法。

（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。

单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！
==================================================================

====================专业收集精品文档，您的最好选择======================
表堤01填表说明

填表时必须遵守“填表基本规则”，并符合以下要求：
1、本表是堤防工程外观质量评定表统一格式。
2、外部观感质量评分标准及办法
（1）表1第一项外部尺寸按《堤防工程施工质量评定与验收规程（试
行）》附录C表C.0.2各项规定(见表堤01-1),分别对单位工程
各项外部尺寸进行实地测量,逐项统计其测点数、合格点数、合
格率及总合格率。并按下列办法评定外部尺寸得分：
等级合格率实际得分
一
100% 30

二
90%~99.9% 27

三
70%~89.9% 21

四
<70% 0

(2) 轮廓线顺直,标准分10分
主要抽检护坡封边.
质量标准:15M长度内凹凸偏差不超过2CM.
评分办法:
① 用尺量至少3处,并进行现场检查,符合质量标准的,得10分;
② 用尺量至少3处,并进行现场检查,每处有不多于2点超过
2CM. 得9分;
专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！
==================================================================

====================专业收集精品文档，您的最好选择======================
③ 用尺量至少3处,并进行现场检查,每处有不多于4点超过
2CM. 得7分;
④ 用尺量至少3处,并进行现场检查,发现轮廓线不符合质量标
准的得0分;
(3) 表面平整度,标准分10分
主要抽检混凝土预制块、干砌石和浆砌石护坡。
质量标准：用2M靠尺检查，预制砼块不平整度不大于1CM，
干砌石和浆砌石不平整度不大于5CM。
评分办法：
① 现场抽检，符合质量标准的，得10分；
② 现场抽检，基本符合质量标准的，得9分；
③ 现场抽检，发现局部不平整，得7分；
④ 现场抽检，发现多处表面不平整，得0分；
（4）曲面、平面联接平顺，标准分5分
主要抽检混凝土预制块、干砌石和浆砌石护坡之间的坡面联结。
① 现场检查，圆滑过渡，曲线流畅，得5分；
② 现场检查，平顺连接，曲线基本流畅，得4.5分;
③ 现场检查，连接不够平顺,有明显折线,得3.5分;
④ 现场检查,连接不平顺,折线突出,得0分;
（5）排水，标准分5分
主要抽检各类护坡的排水沟和截流沟。
专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！
==================================================================

====================专业收集精品文档，您的最好选择======================
质量标准：排水通畅，形状尺寸误差±3CM，无水泥结石附着。
① 现场检查，符合质量标准的，得5分；
② 现场检查，基本符合质量标准的，得4.5分；
③ 现场检查,局部尺寸误差大,局部有水泥附着,得3.5分;
④ 现场检查, 排水尺寸误差大, 多处有水泥附着,得0分;
（6）马道，标准分3分
主要抽检各类护坡的马道。
质量标准：马道宽度偏差±2CM，高度偏差±2CM。
① 现场抽检后，符合质量标准的，得3分；
② 现场抽检后，基本符合质量标准的，得2.7分；
③ 现场抽检后，发现尺寸误差较大,得2.1分;
④ 现场抽检后，多处马道尺寸误差大,得0分;
（7）堤顶附属设施（安全监测设施等），标准分5分
主要检查混凝土、钢结构及标注。
① 现场抽检后，混凝土表面平整度、棱线平直度等指标符合质
量标准，得5分；
② 现场抽检后，混凝土表面平整度、棱线平直度等指标符合质
量标准，得4.5分；
③ 现场抽检后，混凝土表面平整度、棱线平直度等指标发现尺
寸误差较大,得3.5分;
④ 现场抽检后，混凝土表面平整度、棱线平直度等指标误差大,
专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！
==================================================================

====================专业收集精品文档，您的最好选择======================
得0分;
（8）备料整齐程度，标准分5分
无
（9）草坡，标准分8分
无
① 草坡铺设满足设计要求，得8分；
② 草坡铺设基本满足设计要求，得7.2分；
③ 草坡铺设有空白,多处成活不好,得5.6分;
④ 草坡铺设多处有空白,成活不好,得0分;
（10）植树，标准分8分
① 植树满足设计要求，得8分；
② 植树基本满足设计要求，得7.2分;
⑤ 植树有空白,多处成活不好,得5.6分;
⑥ 植树多处有空白,成活不好,得0分;
（11）砌体排列，标准分为5分
质量标准及评分办法：
① 砌体排列排列整齐、铺放均匀、平整，无沉陷裂缝，得5
分；
② 砌体排列基本排列整齐、铺放均匀、平整，局部有沉陷裂缝，
得4.5分；
③ 砌体排列多处不够整齐、铺放均匀、平整，局部有沉陷裂，
专业收集整理精品文档
！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！
==================================================================

====================专业收集精品文档，您的最好选择======================
得3.5分；
④ 砌体排列不整齐、不平整，多处有裂缝，得0分;
（12）砌缝质量，标准分为10分
质量标准及评分办法：
① 沟缝宽度均匀,砂浆填塞平整,得10分;
② 沟缝宽度局部不够均匀,砂浆填塞基本平整,得9分;
③ 沟缝宽度多处不均匀,砂浆填塞不够平整,得7分;
④ 沟缝宽度不均匀,砂浆填塞粗糙不平,得0分;
3、评定等级标准
（1）参加外观质量评定的成员根据上述评分标准各自进行外部观感
质量的评分，然后将各成员的评分进行算术平均，即为该项评定得分。
（2）评定时，仅对实际存在的项目进行评分。其标准分累计为应得
分，各项评定得分合计为实得分，得分率=实得分/应得分×100%。
（3）得分率70%以上为合格；得分率85%以上为优良。
4、单位工程完工后，由建设单位组织，质量监督站主持，建设、监
理、设计、施工、管理运行、质量监督等单位具有中级以上职称的人
员组成外观质量评定组进行外观质量评定，外观质量评定组人数不宜
少于5人。表尾由外观质量评定组人员签名。
