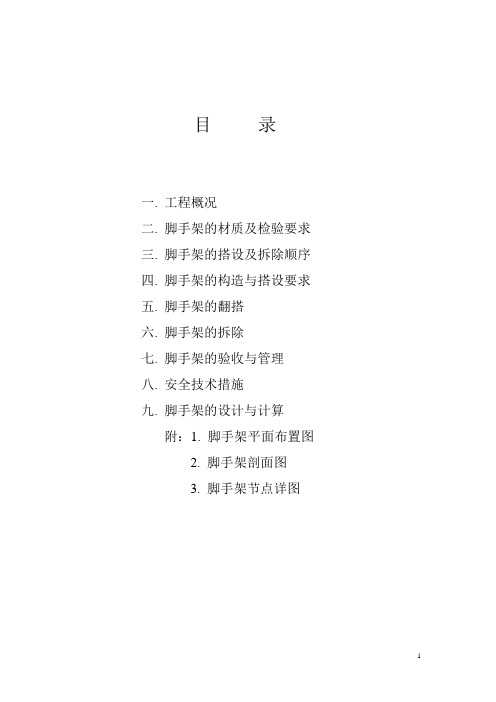

目录一.工程概况二.脚手架的材质及检验要求三.脚手架的搭设及拆除顺序四.脚手架的构造与搭设要求五.脚手架的翻搭六.脚手架的拆除七.脚手架的验收与管理八.安全技术措施九.脚手架的设计与计算附：1. 脚手架平面布置图2. 脚手架剖面图3. 脚手架节点详图外墙悬挑脚手架搭设方案一.工程概况本工程相关单位：建设单位：设计单位：监理单位：施工单位：（2）、工程特点本工程G3、G4工程建筑面积36000平方米，地上30层。
地下室埋深7.1米，标准层层高3.1米，建筑物总高度96米。
结构类型：框剪承诺工期：630天开工日期：2005 年2月26日竣工日期：2006年11月26日工程目标：江苏省文明工地，G3工程扬子杯。
本工程+15.5M以下采用落地式钢管脚手架，+15.5M以上采用16#工字钢悬挑式钢管脚手架。
挑架逐次向上倒换搭设六次。
第一次为15.5M到31.0M，第二次为31.0M到46.5M，第三次为46.5M到62.0M，第四次为62.0M到77.5M，第五次为77.5M到96.0M。
悬挑16#工字钢加工制作两付，上一次挑架搭设完成后，下一次的工字钢支架作为安全围护。
向下倒换使用时与向上顺序相同。
本方案为工字钢钢管悬挑脚手架，为保证脚手结构安全，施工期间，脚手架上严禁堆物。
此外施工期间应加强管理力度，脚手架使用前应加强检查验收，施工过程中应加强检查监督、保养，确保脚手架的搭设、使用符合本方案的要求。
二.脚手架材质及检验要求1.ø48*3.5钢管材料要求：1）钢管必须具备产品质量合格证、钢管材质检验报告。
2）钢管表面应平直光滑，不应裂纹、分层、压痕、划道、硬弯等。
3）钢管外径、壁厚、端部平整度应符合规范要求（见《建筑施工脚手架实用手删》表4-6）4）钢管应进行防锈处理。
5）钢管严禁开孔。
2. 扣件质量及检查要求：1）扣件应具备产品质量合格证、专业单位测试报告。
2）扣件应采用机械性能不低于KTH330-08的可煅铸铁制作。
外墙悬挑脚手架专项施工方案
外墙悬挑脚手架专项施工方案一、项目背景外墙悬挑脚手架是建筑施工中常见的施工设备之一，广泛应用于高层建筑外墙装修和维护工程中。
本文旨在提供一份完善的外墙悬挑脚手架专项施工方案，以确保施工过程安全、高效、顺利进行。
二、施工前准备1.确认外墙悬挑脚手架的施工图纸，了解悬挑脚手架的搭设位置、悬挑长度、承重要求等关键参数。
2.对施工区域进行现场勘测，确保悬挑脚手架的搭设位置符合设计要求。
3.检查施工现场周边环境，清除可能影响悬挑脚手架安全的障碍物。
三、悬挑脚手架搭设1.按照施工图纸要求，组装悬挑脚手架的支撑杆、连接件等构件。
2.在悬挑脚手架搭设位置设置支撑点，确保支撑点牢固、水平。
3.将悬挑脚手架一端连接到支撑点，确保连接牢固、稳定。
4.根据设计要求搭设悬挑脚手架的主体结构，同时加固支撑点。
四、悬挑脚手架使用1.使用前对悬挑脚手架的所有部件进行检查，确保各部件完好并连接稳固。
2.使用过程中，悬挑脚手架上严禁超载，严禁作业人员越界作业。
3.定期对悬挑脚手架进行检查和维护，及时修复损坏部件。
五、施工安全防护1.所有参与悬挑脚手架搭设和使用的人员必须经过专业培训，持证上岗。
2.施工现场应设置明显的安全警示标识，划定作业区域。
3.悬挑脚手架上应设置防护栏杆、安全网等安全设施，确保作业人员安全。
六、施工结束及收尾工作1.施工结束后，对悬挑脚手架进行拆除，并进行维护保养。
2.清理施工现场，规范处理废弃物料，保持施工现场整洁。
3.汇总施工过程中的经验教训，完善外墙悬挑脚手架的使用规范。
结语外墙悬挑脚手架是建筑施工中不可或缺的重要设备，正确使用和操作悬挑脚手架对确保施工效率和施工安全具有重要意义。
通过本文提供的外墙悬挑脚手架专项施工方案，希望能够为相关施工人员提供参考，促进施工质量和安全水平的提升。
悬挑脚手架施工方案
悬挑脚手架施工方案一、方案设计该悬挑脚手架结构采用高强度铝合金材料制作，悬挑距离可根据具体工程需要进行调整，最大支撑面积可达50平方米。
选用大口径的轮胎支撑，能够提供稳定的支撑力。
悬挑脚手架横梁采用大梁扫焊连接，增强了结构的稳定性和承载能力。
二、施工准备1.材料准备：购买高强度铝合金材料、大口径轮胎、脚手架底座等。
2.环境准备：施工现场周围清理干净，确保没有杂物和障碍物。
3.人员准备：组织专业施工人员进行操作，确保施工安全。
三、施工步骤1.搭建基础支撑：根据施工现场情况，在地面上搭建起基础支撑，确保整个悬挑脚手架的稳定性。
2.安装立柱和悬挑梁：将立柱插入基础支撑中，然后根据需要安装悬挑梁，将其与立柱进行连接。
确保立柱和悬挑梁牢固可靠。
3.安装脚手架横梁：沿着悬挑梁的上方安装脚手架横梁，采用大梁扫焊连接，确保横梁与悬挑梁之间的连接牢固。
4.安装脚手架框架：在脚手架横梁上方安装脚手架框架，框架之间采用联接件连接，确保整个结构的稳定性。
5.安装工作平台：在悬挑梁上方安装工作平台，采用防滑材料铺设，确保工人的安全。
6.验证安全性：在施工完成后，进行安全性的验证，确保整个悬挑脚手架的稳定性和承载能力。
四、施工注意事项1.施工人员必须具备相关的专业知识和技能，熟悉悬挑脚手架的组装和拆卸流程。
2.施工现场必须设置明显的警示标志，保证周围人员的安全。
3.安装过程中必须检查材料的质量和规格，确保结构的稳定和安全。
4.在施工过程中，要随时检查整个悬挑脚手架的连接部位，确保没有松动和破损。
5.施工完成后，整理好施工现场，清理杂物和碎片，保持环境整洁。
充分考虑到悬挑脚手架在建筑施工中的重要性和实际需求，在设计和施工过程中采取了相关的技术和安全措施，确保施工的顺利进行和施工人员的安全。
同时，该方案采用铝合金材料制作，具有环保、轻便、易拆卸等优点，能够有效提高工作效率和施工质量。
通过该方案，将为建筑施工行业带来更高效、更安全的解决方案。
悬挑脚手架搭设方案精品文档14页
悬挑式脚手架搭设方案本工程为28层高层住宅楼，总建筑面积为15752.15m2,建筑总高度为90.9米，外防护架采用悬挑式双排脚手架分别在二层、四层、十层、十六层、二十二层进行分阶段悬挑，采用16#的槽钢进行悬挑，架杆用φ48，壁厚为3.5的钢管，扣件、架板、安全网采用国标产品。
架体设计：架体内外立杆横距为1.0米，离建筑物0.4米，立杆纵距为1.4米，步距为1.8米，外立杆设900的护身栏杆，连墙杆每层水平间距为5米，竖向间距为3.0米，梅花式布置，小横杆间距为1.2米，每二层进行满铺脚手架，并设180黑色相间色的挡脚板，在槽钢悬挑层满铺竹架板，并覆盖安全网，进行严密封闭，在大角处采用φ14的钢丝绳斜拉，在转角处设剪力撑,每隔六跨设一道，并随架体连续搭设。
一、编制依据：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2019 J84-2019公司有关规定和本工程实际情况二、材料选用：悬挑梁：16#工字钢架体构件φ48×3.5㎜钢管。
扣件：可锻铸铁制作的扣件（十字扣件，旋转扣件，对接扣件）脚手板：竹架板踢脚板：五夹板连墙件：φ48×3.5㎜钢管，三步一隔离：木板斜拉保险：φ14钢丝绳。
架体外侧防护：密目安全网。
三、受荷情况：工字钢悬挑扣件式外脚手架的工字钢、钢丝绳、立杆、小横杆、大横杆是主要受力杆件，剪刀撑、连墙件是保证脚手架整体刚度和稳定的杆件，有加强脚手架抵抗垂直和水平力作用的能力，其中连墙杆还承载风荷载。
扣件是脚手架组成整体的连接件和传力件。
四、基本要求：本脚手架是施工用临时结构，它要承受施工过程中的各种垂直和水平荷载，包括施工材料、施工人员、风荷载等，因此必须有足够的承载能力，刚度和稳定性。
在架体结构计设容许的条件下，确保不变形、倾斜、摇晃或扭曲现象，以确保安全。
1、悬挑梁尾端应固定在钢筋混凝土楼板上，另一端挑出楼板，悬挑梁按立杆间距1.4m布置，梁上焊φ25短钢筋作底座，脚手架立杆插入固定，然后绑扫地杆，将一段高度的脚手架荷载全部传给底部的悬挑架承受。
悬挑脚手架搭设施工方案
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130―2001的5。
1.7条备注中规定：扣件螺栓拧紧力矩值不应小于40Nm，且不应大于65Nm。
为了保证扣件内壁与钢管外壁之间具有足够摩擦力来保证扣件不产生滑移（即扣件的抗滑移能力)。
摩擦力计算式为:F ＝μN，其中μ为摩擦系数，其取值与接触面的材料特性、粗糙程度、干湿状况等因素有关；N为直于钢管表面的正压力（即法向力)，一般随扣件螺栓的拧紧力矩(也称紧固力矩）的增大而增大。
而扣件抗滑承载力为扣件与钢管所有接触面积上摩擦力之和，即抗滑承载力还与接触面积有关.在规范规定的40―65Nm的拧紧力矩下,扣件拧紧力矩越大，抗滑移能力就越好.悬挑脚手架搭设施工方案目前高层脚手架主要采用附着升降脚手架、悬挑式脚手架、吊脚手架等。
经过多种脚手架比较分析决定采用悬挑式脚手架，但目前使用的多为悬臂结构、下撑结构、悬臂加下撑的组合结构或者悬臂加斜拉的组合结构。
但是这几种结构都没有充分利用钢材的抗拉性能，经过研究决定采用斜拉式脚手架.挑架从裙房顶开始搭设,裙房顶到主楼顶的距离约为75m，分三步搭设，每一步的架体高度为25m。
挑架搭接处的施工方法：在放槽钢底位置放大横杆,然后把槽钢放在大横杆上，再把立杆竖在槽钢上,接下来按普通的搭设方法搭设，同时安装完挑架底座，等到砼强度达到设计要求后再拆除槽钢底大横杆，使上面挑架和下面挑架脱离，成为二个独立的架体。
挑架底座采用二根12 号槽钢，拉杆采用Φ20圆钢(钢丝绳的弹性较大,容易引起底座下弯和受力不均匀)，架体采用Φ48×3.5的钢管，立杆在架体的9m 以下采用双立杆.钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001）.计算的脚手架为双排脚手架，搭设高度为37。
0米，立杆采用单立管.搭设尺寸为：立杆的纵距1。
50米，立杆的横距1.00米，立杆的步距1。
50米.采用的钢管类型为 48×3.5，连墙件采用3步3跨，竖向间距4.50米，水平间距4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工农四村东南小区D103#、D104#楼 外 墙 悬 挑 脚 手 架 搭 设 方 案
江都市建设工程有限公司 施工组织设计审批表 建设单位： 施工单位： 编制人： 设设单位： 工程名称： 编制日期：
工 程 处 级 审 批
技术负责人： 审批意见： 工程处有关组室：
公 司 级 审 批
总工程师： 审批意见： 公司有关科室：
说 明
备 注 审批手续根据公司对施工组织设计编制范围的要求，逐级审批，并在说明栏中指明施工
组织设计审批的范围。 外墙悬挑脚手架搭设方案 一、工程特点基本概况： 1、工程地址：包头路市光路交叉路口 2、工程名称：工农新村档南小区一街坊 3、本工程是由D103#、D104#两幢楼高52米 二、方案选择 因地下室施工完毕后要进行回填土工作，回填土沉实需要一段时间，本工程属高层建筑如果采取从基层进行双排钢管脚手架搭设，地基承受不起。现拟定全部采用脚手架，结合本工程图纸，楼面的平面形式和立面特点，工程的高度等具体情况，现设计如下悬挑脚手架搭设方案。 三、搭设顺序 将本工程悬挑脚手架拟五次进行，第一次由±0.00米到11.2米(五层面)为落地架；第二次由11.2米至22.4米, 净高为11.2米（九层面）；第三次由22.4米至33.6米, 净高为11.2米(十三层面)；第四次33.6米至44.8米, 净高为11.2米(十七层面)；第五次由44.8米至52米, 净高为7.2米, 架子高出18层1.8米, 上部电梯井\水箱从18层顶上单独搭设双排架。 四、搭设步骤] 主体外脚手架目前考虑按二个施工段向上轮翻搭拆，每一段施工脚手架维持主体结构四个楼层的施工，所以三个施工段脚手架始终保持在八个楼层范围内，这样基本上可以满足八个楼层范围内支模、拆模和切墙工作的展开，每个施工段脚手架搭设六排。 五、外脚手架搭设方法 1、脚手架用12#槽钢悬挑出墙面，用Ф14环加木榫固定，并在槽底部钻Ф12孔一个，以便穿钢销固定后与钢管连接方法进行，即在浇筑五层平面、九层平面、十三层平面、十七层平面砼时，在四周梁内预埋Ф14椤栓2对，椤栓纵向距离为35CM。第一对距边梁外侧25CM椤栓横向间距同脚手架立杆距为1.5米, 每根独立杆平均分配,然后采用2.4米长12#槽钢挑出1.4米搁置在现浇楼面上, 12#槽钢通过预埋的二道椤栓中靠里面一道Ф14椤栓用木榫固定，并用由10元钢穿过尾孔固定于Ф14椤栓上，固定槽钢前，需校正好槽钢离距进出位置，槽钢开口必须错开设置，不应在同一方向。 2、槽钢按上述要求设置固定后冲天圆管方可插立要槽钢上预先焊加的接点上，然后按正常程序搭设好第一排架子后，槽钢面上冲天与冲天间的牵杠应马上设置好，且溃天与牵杠用十字扣件扣紧（不得用万向扣件），方可继续向上搭设，每一施工段脚手架按楼层分四次搭设，每次搭设高度需超过楼层准备施工面1米（作护身栏杆）。 3、每次脚手架搭设过程中，须同时铺好竹笆片设置剪力撑不平拉接，底层一排采用木板铺设。 4、悬挑脚手架纵距为1米，离墙30CM，立杆间距1.5米, 步距1.8米, 每间格6米设剪刀撑, 连墙体连接点纵距3米, 上下2.8米, 里立杆离墙30CM, 外围采用密目网全封闭,扶手、挡脚板长1.5—3米，宽18CM，厚2CM，用黑黄油漆做好色标，用铁丝扎在安全网外面。 5、秘墙体连接每水平间距不每二垮，坚向间距为三步与墙面连接。 6、椤栓拧紧扭力矩应在40——65M之间。 六、材料要求 1、用于悬挑结构的槽钢采用25MM钢，质量符合《普通碳素结构钢技术条件》的有关标准，所有的连接材料符合钢结构设计规范要求。 2、脚手架的搭设材料及规格：钢管规格Ф48×3.5mm高频钢管, 其材料的机械性能符合普通碳素钢技术中25mm级钢的在关标准，扣件质量符合钢管脚手扣件有关规定，扣件包括：1、直角扣件；2、旋转扣件对接扣件，扣件要与钢管配套使用。 3、竹笆规格1米×1.5-1.8米, 无破损、腐朽、干泌等现象。 4、安全网规格1.8×6米的恣目式阻燃安全网（有产品合格证、许可证及上海检测报告）。 5、镀锌铁丝规格18#。 6、每100M2配灭火器一只。 七、搭设要求 1、 对于高层建筑物的施工，外墙脚手架搭设是其中一个重要环节。为了确保本工程外墙脚手架搭设成功和安全使用，工地成立以项目经理、组长，专职安全员为副组长的；悬挑脚手架搭拆邻导小组，具体负责和指挥该悬挑脚手架的搭拆。 组 长： 副组长： 成 员： 2、 安排经过专门培训，并获得资格证书具有施工经验的专业人员和架子工、负责搭、拆，并由工地专职，架子班兼职安全员现场直接指挥搭设。 3、 根据施工图纸和施工方案项目部提前做好悬挑脚手架搭风的材料准备工作和人员机械的配备，并对架子工、电焊工等施工人员做好技术交底。 4、 严禁在雨天或高温大气进行施焊应有足够的防火措施，脚手架每层在转角固定位置放置灭火用具，矶保有效防止消防事故发生。 5、 预埋的巾14锣栓于梁主筋焊接，锣栓预埋定位后严禁对其进行撞击，或在上面操作，以免标高和位置产生的移位。 6、 槽钢上固定立杆的Ф25钢筋焊接要派有经验且有资格的老师傅负责焊接，同进安全员应对每个焊点进行检查，确保交接点的牢固与稳定。 7、 悬挑脚手架搭设前应先在底层试搭一次，进行承载力模拟试验，经验证符合设计要求后，才能搭设。 8、 搭设人员必须带好安全帽配挂安全带，做好自身的安全防护工作，搭设过程中不得随意改变构架尺寸和减少钢管和配数量，架子班现场施工设置兼职安全员一名，协助工地安全教育，架子班技术人员必须持证上岗，作业时严禁打闹，并服从工地领导的安排，遵守工地各种规章制度。 9、 悬挑脚手架搭设完毕后，要经工地项目部领导及上海市安检部门检测验收合格后方可投入使用，使用过程中派专人对各连接点进行观察，确保其使用的安全度。 10、 脚手架生四步里立杆与墙面应设隔离防护，用二根钢管横放。 11、 架子班应根据工程进度安排人力，确保不影响其它的班组施工。 八、脚手架详图附后 九、相关数据附后 十、脚手架往下翻搭 外脚手架上翻搭和往下翻搭是两种不同性质的搭设，往上翻搭时下面不容保留一个施工的脚手，往下翻搭时，下面不仅全为脱宛且主体墙体围护已砌筑，所以往下翻搭时，槽钢面上先铺好竹笆片，且竹笆片两端用铅丝与槽钢扎紧，以免翘头，然后搭设一段，竹笆片向前移动一段。搭板时操作人员必须系好安全带，安全带另一端必须固定在槽钢或其它牢固处。 十一、 脚手架拆除 （1）脚手架拆除时划分作业区，周围设围栏或树立警戒标志，地面设专人指挥，严禁非作业人员入内。 （2）拆除的高空作业人员，必须带好安全帽、系好安全带、穿软底鞋。 （3）脚手架拆除时应遵循由下而下先搭后拆，后搭先拆的原则，即先拆栏板竹笆片，剪刀撑、斜撑、后拆小横杆、大横杆，产按一小一清的原则依次时行，严禁上下同时进行扩出人头除作业。 （4）拆立杆时，应先抱住立杆再拆开最后两个扣件，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解两头口。 （5）连接点应随脚手架拆除进度逐层拆除。拆抛撑前，应设置临时支承然后再拆抛撑。 （6）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，预防坠落。 （7）在脚手架拆除前，应先将预留上料平台先行加固，以便除后确保其完整，安全和稳定。 （8）拆下的材料应用绳索拴住下运，严禁抛掷。运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆除当天清，拆下的扣件或铁丝要回收处理，拆除过程中，中途不得换人，如必须换人时，应将拆除情况交代清楚后方可离开。 （9）在装饰阶段，脚手架上任何一件构件如拉墙结点等均不得擅自拆除；确需拆除，须通过技术部门采取其它相应措施。 （10） 外墙脚手架拆除时，每个操作人员相互配合。当拆除某根构件涉及其他人员时，要互相通气，两人需同时操作要协调一致。剪刀撑拉接点等关键构件自上而下按顺序拆除,圆管,扣件随时向室内传递。 十二、 安全网涨设 本要程D104建筑不但高，而且沿马路有高压线，所以在建筑周围向外涨设安全网，安全网涨设自三楼面开始至十八层范围内共涨设4道，每道平均高度等分。 12#普通槽钢 h=126mm b=53mm d=5.5 a=15.7cm2 重量=12.6kg/m lx=391cm4 惯性距 wx=62.1cm3 截面挂量 ix=4.95cm 回转半径 (见图1)
荷载取值 1、 12#普通槽钢之间距离为1.5M, 重量12.6kg/m 2、 立杆间距为1.5M, 步距1.8M, 架完1.0M, 高度为11.2M 3、 架手架管用Ф48×3.5钢管, 重量3.84kg/m 4、 扣件每只重量为1.5kg/只 每计算单位为24只×1.2 5、 竹笆每平方米6.5kg/M2 6、 剪刀撑每1.5M, 计算一根, (每GM设一对剪刀撑) 7、 活载考虑二层连续作业250kg/ M2 8、 脚手架层数为6层 9、 静载小数为1.1, 活载小数为1.4 10、 1.5M内立杆为2根
