电子门铃设计及制作
电子综合实训-叮咚门铃电路的设计(最终版)
学号：电子综合实训题目叮咚门铃电路的设计学院理学院专业XXX班级XXX姓名XXX指导教师贾信庭201X 年X 月X 日电子综合实训任务书学生姓名：XXXX 专业班级：XXXXXXXX指导老师：贾信庭工作单位：武汉理工大学理学院题目：叮咚门铃电路的设计初始条件：直流可调稳压电源一台、万用表一块、面包板一块、元器件若干、剪刀、镊子等必备工具要求完成的主要任务：（包括电子综合实训工作量及其技术要求以及说明书撰写等具体要求）1、技术要求：设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。
门铃叮咚声的声音频率和声音持续时间可调。
2、主要任务：（一）设计方案（1）按照技术要求，提出自己的设计方案（多种）并进行比较；（2）以NE555时基集成电路为主，设计一个叮咚门铃电路（实现方案）；（3）依据设计方案，进行预答辩；（二）实现方案（4）根据设计的实现方案，画出电路逻辑图和装配图；（5）查阅资料，确定所需各元器件型号和参数；（6）在面包板上组装电路；（7）自拟调整测试方法，并调试电路使其达到设计指标要求；（8）撰写设计说明书，进行答辩。
3、撰写电子综合实训说明书：封面：题目，学院，专业，班级，姓名，学号，指导教师，日期任务书目录（自动生成）正文：1、技术指标；2、设计方案及其比较；3、实现方案；4、调试过程及结论；5、心得体会；6、参考文献成绩评定表时间安排：电子综合实训时间：19周-20周19周：明确任务，查阅资料，提出不同的设计方案（包括实现方案）并答辩；20周：按照实现方案进行电路布线并调试通过；撰写电子综合实训说明书。
指导教师签名：2016 年 6 月27 日系主任（或负责老师）签名：2016 年7 月8 日目录1 技术指标 (1)2 设计方案及比较 (1)2.1 方案一 (1)2.1.1 方案一设计原理 (1)2.1.2 元器件参数 (2)2.1.3 相关数据计算 (2)2.1.4声音频率调节和持续时间调节分析 (2)2.2 方案二 (3)2.2.1 方案二设计原理 (3)2.2.2 元器件参数 (3)2.2.3 相关数据计算 (4)2.2.4声音频率调节和持续时间调节分析 (4)2.3 方案三 (4)2.3.1 方案三设计原理 (4)2.3.2 元器件参数 (5)2.3.3 相关数据计算 (5)2.3.4声音频率调节和持续时间调节分析 (5)2.4 方案比较 (6)3 实现方案 (6)3.1 实现方案设计原理 (6)3.2元器件参数 (7)3.3相关数据计算 (7)3.4声音频率调节和持续时间调节分析 (7)3.5实物图 (7)4 调试过程及结论 (8)5 心得体会 (9)6 参考文献 (9)叮咚门铃电路的设计1 技术指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。
叮咚电子门钤的制作
叮咚电子门钤的制作
叮咚电子门钤是一种利用电子技术实现门禁控制的设备，它通过电子密码的验证来确保进出门禁区域的人员安全。
相较于传统的钥匙和机械门禁，它更加便捷、安全、可靠。
想要制作一把叮咚电子门钤，需要准备以下材料：
1. 电子脉冲开关
2. 程控电子密码芯片
3. 液晶显示屏
4. 电路板、电容、电阻、开关、二极管、晶体等配件
5. 金属外壳、按键和锁芯
接下来，将这些材料组合在一起，便可以制成一把叮咚电子门钤。
首先，需要将电路板设计好，然后将各种元器件焊接在电路板上。
对于程序控制电子密码芯片，需要将其连接到电路板上，并将键盘以及液晶显示屏连接到芯片的相关引脚上。
此外，还需要在电路中加入电容、电阻、开关、二极管和晶体等配件，以防止电路因电流浪涌或其他因素而损坏。
接下来，需要将电路板放入金属外壳中，并安装按键和锁芯。
在安装过程中，需要注意对这些元件进行调试，调整它们的角度和位置，以确保它们能够顺利地配合电路板工作。
最后，需要将电路板和芯片进行程序编程，并将密码和其它设置信息存储在芯片中。
这些设置包括门禁开启的时间、是否启用门禁定时器、是否启用授权访问等等。
一旦所有步骤完成，叮咚电子门钤就可以应用于门禁控制系统中。
当一个人希望进入被保护的区域时，只需要输入正确的密码，系统便会对其身份进行验证，并控制门禁的开启。
若输入的密码错误次数超过一定次数，系统会报警并自动锁定门禁，防止未经授权的人员进入。
总之，叮咚电子门钤的制作虽然需要较多的材料和手工技能，但是由于其便捷、安全和可靠，已经成为现代门禁系统中必不可少的一部分。
迎宾型语音门铃——趣味科技小制作
迎宾型语音门铃——趣味科技小制作迎宾型语音门铃是一种半智能化的双功能语音门铃：当来客按下门口的按钮开关时，室内门铃便会发出“叮咚，您好！请开门”的女中音话语；当主人闻声打开房门后，它又会发出“欢迎光临”的问候语，给客人以亲切友好感！动手在家中的房门上安装这种新颖有趣的迎宾型语音门铃，可为居家增添文明礼貌、欢乐和谐的气氛！弄懂工作原理迎宾型语音门铃的电路如图—1所示。
语音集成电路A1、电阻器R1、晶体三极管VT1和按钮开关SB1等元器件组成了语音型“叮咚”门铃电路，语音集成电路A2、电阻器R3、晶体三极管VT2、电容器C1、晶体二极管VD和门控开关SB2等元器件组成了语音型自动迎客器电路。
B为共用扬声器。
图-1 迎宾型语音门铃电路图当来访的客人按动一下门铃按钮开关SB1时，在语音集成电路A1的触发端TG上会产生正脉冲电信号，A1内部电路受触发工作，其输出端OUT输出一遍内储的“叮咚，您好！请开门”语音电信号，经晶体三极管VT1功率放大后，推动扬声器B发出呼叫开门声；与此同时，电池G经门铃按钮开关SB1、隔离二极管VD对电容器C1充上约2.3V的电压，作为下一步触发语音集成电路A2工作的电信号。
当主人听到门铃声开门迎接客人时，安装在房门扇上的微动开关SB2随着门扇的打开而接通，电容器C1所充电荷通过SB2和电阻器R2放电，在语音集成电路A2的触发端TG上产生正脉冲触发信号，使A2受触发工作，从其输出端OUT输出一遍内储的“欢迎光临”声电信号，经晶体三极管VT2功率放大后，推动扬声器B发声。
由于A2触发信号取自充上电的电容器C1，而C1能够充上电与否又受制于门铃按钮开关SB1的闭合（即来客按响门铃），所以平时自家人出进房门和送客时，门铃均不会发出不适场合的“欢迎光临”声。
电路中，R1、R3分别为语音集成电路A1和A2的外接振荡电阻器，其阻值大小可控制语音声的速度和音调。
C2是A1触发端的旁路电容器，它能有效地防止门铃按钮引线较长时，周围杂波信号（如雷电、电钻和开关电器等产生的各种电波）通过感应对门铃造成的误触发。
实验十八延时电子门铃
实验十八延时电子门铃一、实验目的1、了解防延时电子门铃的组成及工作原理。
2、了解555和HT2811音乐卡的工作原理。
3、学会用万用表检测电子元器件。
4、学会电路调试技术。
二、实验设备智能网络型实验台、双踪示波器、交流毫伏表、数字万用表、函数信号发生器。
三、设计要求1、电子叮咚门铃每次被按响之后都进入暂时休止状态，每次休止的时间可在2s至60s秒调定。
在休止期间，无论怎样按动门铃按钮，门铃都不予理睬，直到休止器结束，才能再次按响门铃。
这样，主人就不再受乱按门铃的骚扰。
2、用万用表测量电阻的阻值，并用万用表检测电容、三极管的好坏。
3、组成并调试门铃。
四、参考电路图18-1是电子叮咚门铃的电路图。
IC2是产生叮咚声的音乐IC，当它的①脚电位瞬时变高时，⑤脚就输出2个间隔很短的“叮咚”声的音频信号，此信号经T1、T2组成的高增益放大器后，驱动扬声器发出“叮咚”声。
如果①脚持续保持高电平，则扬声器重复发出“叮咚”声，直到①脚变成低电平为止。
（图中的电阻阻值不是唯一的，设计者可自定）图18-1 电子叮咚门铃的电路图电位器Rp1把555 3脚输出的单稳态脉冲，调到2s~60s之间的某一数值（如：20s）：Rp2用来调节“叮咚”声调的高低和重复的快慢；Rp3用来调节音质；Rp4调节“叮咚”声的衰减时间。
555及其周边元件组成单稳触发器。
当按下门铃按钮SW1时，555 2脚被加上低电平触发信号，其3脚就输出1个高电平的平稳态脉冲，此脉冲的持续时间由R2、Rp1和C2的时间常数来决定，并可用Rp1把它调到2~60s 之间的某一数值。
此脉冲的前沿经C3触发HT2811，使后者产生一次“叮咚”声。
由于C3的隔直流作用，在555的其余单稳态时间内，HT2811不能再次触发，而且无论怎样按动SW1，555 3仍然持续输出高电平，即门铃处于暂时休止期。
当单稳态时间结束时，555脚变成低电平，C3通过555 3脚和HT2811 1脚的电位迅速放完电，门铃的休止期结束，电路又做好响应下次按钮触发的准备。
门铃制作

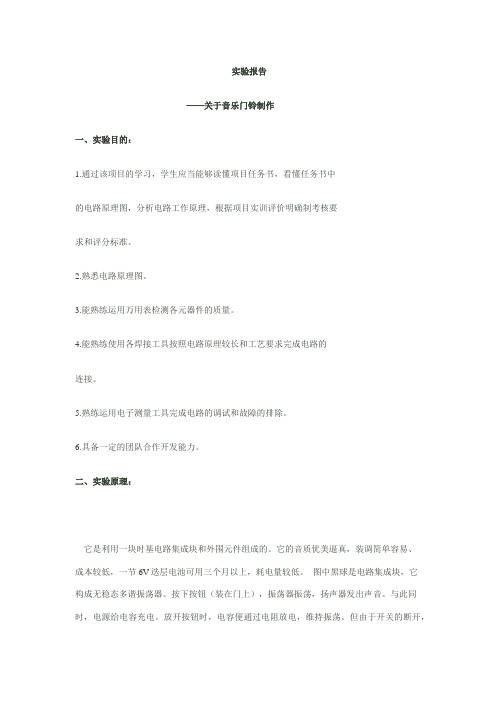

实验报告——关于音乐门铃制作一、实验目的：1.通过该项目的学习，学生应当能够读懂项目任务书，看懂任务书中的电路原理图，分析电路工作原理，根据项目实训评价明确制考核要求和评分标准。
2.熟悉电路原理图。
3.能熟练运用万用表检测各元器件的质量。
4.能熟练使用各焊接工具按照电路原理较长和工艺要求完成电路的连接。
5.熟练运用电子测量工具完成电路的调试和故障的排除。
6.具备一定的团队合作开发能力。
二、实验原理：它是利用一块时基电路集成块和外围元件组成的。
它的音质优美逼真，装调简单容易、成本较低，一节6V迭层电池可用三个月以上，耗电量较低。
图中黑球是电路集成块，它构成无稳态多谐振荡器。
按下按钮（装在门上），振荡器振荡，扬声器发出声音。
与此同时，电源给电容充电。
放开按钮时，电容便通过电阻放电，维持振荡。
但由于开关的断开，电阻被串入电路，使振荡频率有所改变，扬声器发出声音。
直到电容上电压放到不能维持芯片振荡为止。
声音的余音的长短可通过改变电容的数值来改变。
三、实验仪器：1、工具：万用表、电烙铁、烙铁架、吸锡棒、焊锡丝、剥线钳、尖嘴钳、镊子、小十字螺丝刀。
2、器材：音乐门铃套件、安装图、焊锡丝、松香、砂纸。
四、实验方方法及步骤：1、音乐门铃实用有趣，简单易做，特别适合电子初学者动手学习。
电路图上图所示，它由开关、语音发生、音频功率放大和电源4部分组成。
所有配件集体照如下图：套件中含有音乐芯片、喇叭、三极管、瓷片电容、电池弹簧片、带线开关、塑料外壳。
2、首先我们安装电源弹簧片，安装时一定要注意，正负极接触片对着装，装错可能导致电源短路。
装好如下图：3、下面我们安装喇叭，吧喇叭装在助声腔内，助声腔的作用是扩大喇叭发出的声音。
装好如下图所示：4、下面是安装元件，这里的瓷片电容和开关并联，防止干扰信号，提高电路的可靠性。
声音经过三极管功率放大后，推动喇叭发出清晰响亮的音乐。
开关线、喇叭线和电源线按照接线图对应接好，其中连接线可以从带线开关上剪取。
小学劳动技术电子门铃巧制作教案
小学劳动技术电子门铃巧制作教案一、教学目标：1.了解电子门铃的工作原理；2.掌握电子门铃的基本原理和制作方法；3.培养学生动手制作的能力和创新意识；4.提高学生关注安全问题的意识。
二、教学重点：1.电子门铃的工作原理；2.电子门铃的制作方法。
三、教学准备：1.教学实物：电子门铃的零件（电路板、电子元件、蜂鸣器等）；2.工具：焊接工具、剪线钳、螺丝刀等；3.学生实验材料：电子门铃的零件、导线等。
四、教学过程：Step 1 理论讲解（15分钟）1.简要介绍电子门铃的作用和工作原理，引起学生的兴趣和好奇心；2.解释电子门铃的组成部分及其各自的功能；3.强调安全问题，告诉学生在制作和使用过程中要注意安全。
Step 2 制作准备（10分钟）1.将学生分成小组，每组配备一个电子门铃的实物和实验材料；2.让学生观察和检查电子门铃的实物和实验材料；3.引导学生探索电子门铃的组装和连接方法。
Step 3 制作实验（30分钟）1.引导学生按照指导书上的步骤和图片进行实验；2.指导学生正确使用工具，小心操作；3.鼓励学生自己动手完成实验，培养他们的动手能力和创新思维；4.随时解答学生遇到的问题，帮助他们克服困难。
Step 4 实验结果检查与测试（20分钟）1.让每个小组展示他们制作的电子门铃；2.检查每个小组制作的电子门铃的连接是否正确，是否能正常工作；3.让每个小组的学生互相测试彼此的电子门铃，观察和比较声音的大小和质量。
Step 5 结果总结与评价（15分钟）1.让学生总结电子门铃制作过程中遇到的问题和解决方法；2.评价每个小组制作的电子门铃的完成情况；3.分享学生的成功经验和改进意见。
五、教学延伸：1.鼓励学生将自己制作的电子门铃带回家，和家人分享；2.让学生思考如何改进电子门铃的声音和质量；3.引导学生探索其他电子装置的制作方法，如闹钟、电子游戏等。
六、教学总结：通过这次课程，学生们了解了电子门铃的工作原理，掌握了电子门铃的基本制作方法。
叮咚门铃电路的制作
叮咚门铃电路的制作万州职教中心电子专业实训手册电子装配项目五叮咚门铃电路的制作与调试(教学时间 4课时)重庆市万州职教中心幸益佳一、实训目的:理论:熟悉RC电路的延时特性，理解门铃电路产生“叮咚”声音的原理;操作:学习在万能电路板上布置有集成电路块的电路的步骤与技巧。
继续训练安装、焊接技能。
价值观:培养认真细致的工作作风;培养完成一件事情良好耐心的品质;二、实训内容:在电路板上布置电路，安装、焊接的技巧，电路声效的调试。
三、实训电路:四、实训器材:1、工具仪表类:MF47型万用表一块，常用工具如电烙铁、尖嘴钳、切线钳以及多种型号的螺丝刀等。
2、常用电工材料类:松香、焊锡丝、连接导线、万能电路板等;3、本次实训涉及到的电子元器件:附:元器件清单及参数见电路图中对元件参数的标识，只是:1)、2AP9这样的锗材料二极管无法找到，可以用硅材料的1N4148开关管代替;2)、扬声器的的阻抗不是非要16欧姆的，8欧姆、4欧姆的都可以;3)、除D1、D2、C3的参数可以不变以外，其他阻容元件，在调整电路声效的时候有一些改动。
五、实训过程:1、简介电路功能和工作原理:NE555集成电路与外围元件构成一个音频振荡器电路，其振荡频率由R2、R3、R4和C2的数值决定。
该电路与其他555系列在使用上的不同是，NE555的4脚没有直接接到电源正极上面去。
而是接到了一个由二极管D1、D2、按钮开关AN构成的开关电路和一个由R1、C1构成的定时器电路上。
使得NE555的4脚的电位受到R1、C1上面电位的影响。
这是该电路设计的独到之处，是电路实现“叮咚”门铃声效的关键。
电路的工作原理是:没有按下AN之时，NE555其4脚的地位为0V，NE555的特点就是，当其4脚的地位低于1v较多的时后其3脚对外输出的信号将被关断，因此该电路不能发出任何的声音。
而在按下按钮开关AN时，二极管D1、D2都要导通。
二极管D1的导通，使NE555第4脚的电位远远地大于了1V，所以3脚被打开可以向扬声器输出音频信号时扬声器发出音频的声音。
门铃的制作的实训报告
门铃的制作的实训报告门铃是一种广泛应用于家庭和办公场所的装置，用于通知屋内有人来访。
本篇文章将从制作门铃的实训报告角度出发，介绍门铃的制作过程和原理。
一、实训目的门铃的制作实训旨在培养学生的电路设计和焊接技能，让学生了解门铃的工作原理和制作过程，并通过实际操作提升学生的动手能力。
二、实训材料和工具实训所需材料包括电路板、电源线、蜂鸣器、按钮开关、电阻、电容等。
实训工具包括焊接工具、剥线钳、电烙铁等。
三、实训步骤1. 设计电路图：根据门铃的工作原理，设计电路图。
通常门铃电路由电源、按钮开关、蜂鸣器和电阻电容等组成。
按钮开关用于触发门铃，蜂鸣器用于发出声音信号。
2. 制作电路板：根据电路图，将电路板上的导线和元件进行连接。
首先，确定电路板上的元件位置，然后使用焊接工具将元件焊接到电路板上。
注意焊接时要保证焊点牢固，避免短路或虚焊。
3. 连接电源线：将电源线连接到电路板上的电源接口。
电源线是门铃的能量来源，通过连接电源线，门铃才能正常工作。
4. 测试门铃：将门铃连接到电源，按下按钮开关，观察蜂鸣器是否发出声音。
如果蜂鸣器能够正常工作，说明门铃制作成功。
四、实训心得通过这次门铃的制作实训，我深刻认识到了电路设计和焊接技术的重要性。
在实训过程中，我遇到了一些问题，如焊接时容易出现虚焊，电路板的连接容易出现短路等。
通过耐心的处理和实践，我逐渐掌握了解决问题的方法，并取得了较好的实训效果。
我还了解到门铃的工作原理是通过按钮开关触发蜂鸣器发出声音信号。
当按钮开关闭合时，电流通过蜂鸣器产生声音。
这一原理使得门铃在实际生活中的应用非常广泛，为人们提供了便利。
总结起来，门铃的制作实训是一次非常有意义的实践活动，通过这次实训，我不仅提高了自己的动手能力，还加深了对电路设计和焊接技术的理解。
我相信这次实训对我的职业发展将产生积极的影响，使我在电子制造领域有更好的发展。
无线遥控门铃电路的设计与制作
无线遥控门铃电路的设计与制作摘要：目前，科技迅猛发展社会日益进步，人民生活水平在很大程度上得到了改进，同时人们对方便快捷且安全可靠的生活环境的要求也日益增高，特别是在智能家居的领域中，人们非常渴望得到一款集使用安全、便捷等优点于一体的智能化产品。
因此，该门铃电路的设计成为本课题研究的目标。
此无线门铃的发射和接收主要采用TC4069UBP集成芯片，这种门铃耗能极低，电路简易，灵敏度高，具有抗干扰能力，可随意放置。
满足了多数人的生活需求，发展前景更为广阔。
关键词：无线遥控门铃；TC4069UBP；振荡The Design and Manufacture of Wireless RemoteControl Doorbell CircuitAbstract: At present, the rapid development of technology and the increasing development of the society, people's living standards has been improved in a large extent, at the same time, people on the convenient and safe living environment requirements have also increased, especially in the field of intelligent home, people are eager to get a set of safe and convenient use and other advantages of various intelligent products. Therefore, the design of the doorbell circuit has become the goal of this research. The launch and reception of the wireless doorbell mainly adopts the TC4069UBP integrated chip, which has the advantages of low energy consumption, simple circuit, high sensitivity and anti interference ability, and can be arranged at random. Meet the needs of the majority of people's lives, the development prospects are more broad.Key words: wireless remote control doorbell; TC4069UBP; oscillation目录引言 (1)1无线遥控门铃的设计思路 (1)1.1系统结构 (2)2系统的工作原理 (2)2.1 TC4069UBP芯片简介 (2)2.2反相器原理 (3)2.3发射器原理 (4)2.4接收器原理 (6)3 硬件的可靠性及抗干扰性设计 (7)4系统硬件电路设计 (8)4.1发射单元电路 (8)4.2接收单元电路 (9)4.3单元电路设计的其他方案 (10)5 系统的设计原则与创新思想 (12)6系统的安装与调试 (13)6.1元件说明 (13)6.2元件清单 (14)6.3制作 (16)6.4调试 (17)7成品展示 (17)总结 (18)参考文献 (19)英文摘要 (19)致谢 (20)引言人们生活质量的大幅度提升以及科学技术的迅猛发展，高新技术也日新月异，人们对智能化的居住环境更加青睐，现在不管是居住在农村还是城市的人都越来越喜欢住大房子，但因居住房间与大门口距离较远，常常因为听不到敲门声而耽误事。
电子门铃巧制作(课件)小学劳动六年级上册(人教版)
1
件。
• 它通过接收按钮的信号来控制电流的通断
2
，从而控制铃声的响起和停止。
• 电路板通常由一些电子元件组成，如电阻
3
、电容、二极管等，以实现电流的开关控制 和放大等功能。
02
电子门铃的原理
简单电子门铃的原理
应用声电转换原理
• 电子门铃利用声音振动转换成电信号，实现声音的传输 和接收。
电路组成
• 简单电子门铃由传声器、放大电路、选频电路、低放电 路和扬声器等组成。
安全性提高
互联网化
• 随着安全意识的提高，未来电子门铃 将会更加注重通话安全和隐私保护。
• 随着物联网技术的发展，未来电子门 铃将与智能家居、智慧城市等系统相连， 实现更广泛的应用和普及。
06
安全注意事项
操作安全
确保电源关闭
1
• 在开始任何工作之前，一定要关闭电源， 以免触电。
使用绝缘工具
2
• 使用绝缘工具进行所有与电源相关的操作 ，例如拧螺丝或安装电线。
04
电子门铃的维护与保养
日常保养
保持清洁
01
• 定期清理电子门铃的外观和按键，以保持良好的使用状
态。
检查电源
02
• 定期检查电子门铃的电源是否稳定，确保门铃的正常工
作。
及时更新
03
• 如果发现电子门铃有软件更新，应及时进行更新，以修
复可能的系统漏洞或增强功能。
故障排查与维修
故障排查
• 如果电子门铃出现故障，可以按照故障现象、原因和解决方法分类进行排查。例如 ，门铃不响、铃声不规律等。
门铃按钮
• 门铃按钮通常由一个开关和一个触点组成。
• 当按下按钮时，开关会触发电路板上的触点，进而接通电流，使铃铛响起 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音乐电子门铃
目的要求
通过电路的装配和调试进一步掌握用555集成电路组成的叮咚电子门铃电路的
工作、振荡频率的调整方法及简单故障的排除。
电路分析
下图所示为555集成电路构成的丁冬音响电子门铃电原理图，该电路颇具特色。
以555时基电路为核心组成双音门铃，能发出悦耳的丁冬声。其中(555)、R1、
R2、R3、V5、V6、C6等组成一个多谐振荡器，SB为门铃按钮，平时外于断开状
态，在SB关断情况下，IC2(555)的4脚呈低电平，使IC2(555)处于强制复位状态，
3脚输出呈现电位，扬声器不发声。
当按下SB后，电源Vcc通过V6对C8快速充电至6V，IC2(555)4脚为高电
位，555扬荡器起振，此时电源通过V5、R2、R3给C6充电，随着C6充电，其
两端电压即IC1(555)2、6脚电压升高越过2/3Vcc时，3脚输出为低电位，同时集
成芯片内部放电管导通，C6开始放电，放电回路为C6→R3→芯片内部放电管 地。
振荡频率为：6)2/(44.132CRRf
随着C6的放电，IC2(555)2、6脚电位下降，低于1/3Vcc时，IC2(555)3脚输出高
电位,芯片内部放电管截止,放电回路被切断,C6又开始新一轮充电,依次循环往复,实
现了振荡。此振荡信号从IC2（555）3脚输出驱动扬声器了出“丁……”的音响。
当松开SB后，由于C8上已充满电荷，即IC2（555）的4脚呈高电位，555
振荡器仍继续振荡，但这时C6的充电回路为：Vcc→R1→R2→R3→C6，而放电时间
常数仍为63CR，此时振荡频率为：6)3221/(44.1CRRRf
可见此频率比按下SB时的振荡频率低，随着C8通过R4、Y的放电，C8上的
电压逐渐变低，当降至0.4V的时间也就是扬声器发出“冬”音频声响的时间，这样电
路整个工作过程为当按下按钮SB时，扬声器发高音“丁”声，到松开按钮SB后发“冬”
声，实现了“丁冬”门铃的效果。
技能训练
工具、仪器仪表和器材
工具 常用电子组装工具一套。
仪器仪表 万用表、双通道示波器各一。
器材
一、装配要求和方法
工艺流程：准备→熟悉工艺要求→绘制装配草图→核对元件数量、规格、型号→元
件检测→元器件预加工→万能电路装配、焊接、→总装加工→自检。
二、万能电路板装配工艺要求
代表 名称 规格 代号 名称 规格
R1 碳膜电阻器 18kΩ V4 二极管 1N4001
R2 碳膜电阻器 15kΩ V5 二极管 1N4001
R3 碳膜电阻器 5.6kΩ V6 二极管 1N4001
R4 碳膜电阻器 10kΩ IC1 集成电路 7806
C1 电解电空器 0.1μF IC2 集成电路 555
C2 涤纶电容器 100μF/16V SB 按钮
C3 电解电容器 100μF/16V T 变压器 AC220V/9V
C4 涤纶电容器 0.1μF Y 扬声器 8Ω/1W
C5 涤纶电容器 0.01μF 电源线及插头
C6 涤纶电容器 0.01μF 万能电路板
C7 电解电容器 10μF/16V 焊料、助焊剂
C8 电解电容器 10μF/16V 绝缘胶布
V1 二极管 1N4001 多股软导线
V2 二极管 1N4001 紧固件M4*15（4套）
V3 二极管 1N4001 8Pin集成电路插座（1个）
电阻器、二极管均采用水平安装方式，元件低部距万能电路板5mm，色标法电
阻的色环志顺序方向一致。
电容器、7806采用垂直安装方式，高度要求为元件的底部离万能电路板8mm。
集成电路插座贴紧万能电路板安装，并注意插座缺口的朝向。将集成电路插入插座时，
应避免插反及引脚未完全插座等现象。
所有焊点均采用直脚前钎焊，焊接完成后剪去多余引脚，留头在焊面以上0.5—
1mm,且不能损伤焊接面。
万能电路板布线用绝缘多股软导线连接，应注意合理选配颜色，连接时，防止出
现短路。
总装加工工艺要求 电源变压器用螺钉紧固在万能电路板的元件面，一次侧绕组
的引出线向外，二次侧绕组的引出线向内，万能电路板的另外两个角上也固定两个螺
钉，紧固件的螺母均安装在焊接面。电源线从万能电路板焊接面穿过孔Q后，在元
件面打结，再与变压器一次侧绕组引出线焊接并完成绝缘恢复，变压器二次侧绕组引
出线插入安装孔后焊接。
三、调试要求和方法
接通电源，测三端集成稳压器输出电压为6V；
按下按钮SB，扬声器应能发出悦耳的丁冬声。
四、简单故障排除
故障实例：按下SB，扬声器不发声
故障分析：对此故障，可将电路分成电源、振荡等几个模块包括相关电路元件及
连线进行检查。
排除故障思路：
查电源电压不正常查稳压电源电路
正常
按下或放开SB查IC2 3脚波形正常查R4和扬声器等驱动电路
正常
按下或放开SB查IC2 2、6脚波形不正常查SB，V5，V6等
正常
查IC2
五、课题考核评分标准
项目及配分 工艺标准 扣分标准 扣分记录
得
分
装
配
绘图 15分 1.布局合理、紧凑 2、元件间连接关系和电原理图一致 1、布局不合理，每处扣2分
2、连接关系错误，扣
10分
插件 15分 1、电阻器、二极管水平安装，离万能电路板间距5mm，色标法电阻的色环标志方向一致 2、电容器、集成稳压器、
发光二极管垂直安装，元
件底部离万能电路板间距
8mm
3、按图装配，元件的位置、
极性正确
1、元件安装歪斜、不对
称、高度超差、色标志
方向不一致，每处扣1
分 2、错装、漏装，每处扣5分
焊接 20分 1、焊点光亮、清洁，焊料适量 2、导线颜色选择合理 3、无漏焊、虚焊、假焊、搭焊、溅锡等现象 4、焊接后元件引脚剪脚，留头长度小于1mm 1、焊点不光亮、焊料过多或过少，每处扣0.5 2、漏焊、虚焊、假焊、搭焊、溅锡，每处扣3
分
3、剪脚留头大于1mm，
每处扣0.5
总装 10分 1、部件紧固牢靠，无松动现象 2、电源线应穿孔并打结 3、电源线绝缘恢复可靠 1、部件装错，扣5—10分 2、部件松动，每处扣2分 3、电源线未穿孔，扣3
分
4、电源线未打结，扣3
分
5、绝缘恢复不合要求，
扣5分
调试 电压测量15分 1、按调试要求和步骤正确测量各点电压 1、调试步骤错误，每次
扣3分
2、正确使用万用表 2、测量结果错误，每次
扣5分。误差大，每次
扣2分
3、万用表使用错误，每
次扣3分
排
除
故
障
故障判断10分 1、能够正确观察出故障现象 2、能够正确分析故障原因，判断故障范围 1、现象观察错误，每次扣5分 2、故障原因分析错误，
每次扣5分
3、故障范围判断过大或
过小，每次扣3分
故障检修15分 1、检修思路清晰，方法运用得当 2、检修结果正确 1、检修思路不清，扣5分 2、检修方法使用不当，
每次扣3分
3、检修结果错误，扣
10分
安全、文明生产 1、安全用电，不人为损坏元器件、加工件和设备等
2、保持实习环境整
洁，秩序井然，操作
习惯良好
1、发生安全事故，扣
总分20分
2、违反文明生产要求，视情况扣总分5—20分
六、思考与练习
试估算扬声器发出“丁”或“冬”时，555组成的振荡器的振荡频率分别是多少？
试分析课题中用555集成电路组成门铃的工作原理。
试说明通过改变哪些参数能改变发音的声调？
