555时基电路工作原理
555时基电路
VCC
R
OUT VC
DIS
R VOUT
（2）调节VI频率，分析并记录
TH
观察到的OUT端波形的变化。 VI
GND TR
C1
（3）若想使TW=10uS，怎样调整
电路？测出此时各个有关的 图9.6 单稳态触发电路 参数。
实验九 555时基电路
• 当t=tW时，电容上 的充电电压为：
vC
VCC
1
e
tw RC
2 3 VCC
• 所以输出电压的脉 宽
• tW=RCln3≈1.1RC
实验九 555时基电路
五、实验报告
1．按实验内容各步要求整理实验数据。 2．画出实验内容3中的相应波形图。 3．总结时基电路基本电路及使用方法。
实验九 555时基电路
六、实验结束
1、整理好工具，把连接线拉直并整齐放到一起； 2、关闭所用仪器电源开关、把仪器放好；
实验九 555时基电路
单稳态触发器的应用
① 定时：由于单稳态电路能够产生一定宽度tW的矩形脉冲，利 用这个矩形脉冲去控制某个电路，则可以使其在时间tW内动 作（或不动作），例如，利用宽度为tW的正矩形脉冲作为与 门输入的信号之一，则只有这个矩形波存在的时间内，信号 才有可能通过与门。
② 延时：利用单稳可以取得延时作用,延长的时间可以通过 R、 C调节。
GND 7
14 13
12
NE556 11
10 9
8
VCC
DIS2 TH2 VC2 R2 OUT2 TR2
图9.1 时基电路NE556管脚图
注意 接地
VC GND
图9.3 测试接线图
实验五555时基电路和其应用PPT课件
3、竞赛开始后,先按动按钮者所对应的发光二极管点亮,此后其 它3人
1.设计任务
再按动按钮对电路不起作用
2.原理框图
抢答按钮 主持人按钮
主逻辑电路
显示电路
工作脉冲信号
抢答电. 路框图
9
实验七 触发器与555电路应用
3
.
四人抢答逻辑电路设计与
分析
实验七 3／10
接VCC
工作时钟脉冲
.
10
根据设计的初步设计电路和实验设备及元件等确定
输出信号的时间参数是：
T＝tw1＋tw2， tw1＝0.7(R1＋R2)C， tw2＝0.7R2C 555电路要求R1 与R2 均应≥1KΩ ，但R1＋R2≤3.3MΩ。
外部元件的稳定性决定了多谐振荡器的稳定性，555定时器配以少量的元件 即可获得较高精度的振荡频率和具有较强的功率输出能力。因此这种形式的多谐 振荡器应用很广。
TH：比较器C1的输入端 TL：比较器C2的输入端 CT:放电管的集电极,提供放电通路。
当（6脚）高电平触发输入信号VI1超过参考电平2/3 VCC时，触发器复位，555输出
端3脚输出低电平，同时放电开关管导通；
当（2脚）低电平触发输入信号VI2低于1/3 VCC时，触发器被置位，555的3脚输出
高电平，同时放电开关管截止。
.
7
图6.5.2 用555定时器接成的施密特 触发器
返回
.
8
实验七 触发器与555电路应用 实验七 2／10
二、实验内容1:设计一个4人抢答逻辑电路
(提出任务—原理框图(方案比较) —电路设计及逻辑分析— 电路实验—电路修改确定……)
设计要求:1、每个参赛者控制一个按钮,用按动按钮发出抢答信号
555时基电路
555时基电路实验说明：555定时电路是模拟—数字混合式集成电路。
555定时电路分为双极型和CMOS两种，其结构和原理基本相同。
从结构上看，555定时电路由2个比较器、1个基本RS触发器、1个反相缓冲器、1个三极管管和3个5kΩ电阻组成分压器组成，因此命名555定时电路。
NE556为双时基电路，管脚图如下：四、实验内容及步骤1.利用NE556构成多谐振荡器按原理图接线，用双踪示波器观察输出波形2.利用NE556构成单稳态触发器电路按原理图接线，用双踪示波器观察输出波形制作的D类放大器时基集成电路NE555应用老铎D类放大器具有体积小、效率高的特点。
这里介绍一个用555电路制作的简易D类放大器。
它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
制作的D类放大器时基集成电路NE555应用，输出的音质和L 、C3有很大关系。
我们知道D类放大器具有体积小、效率高的特点。
这里介绍一个用555电路制作的简易D类放大器。
它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。
时基集成电路555并不是一种通用型的集成电路，但它却可以组成上百种实用的电路，可谓变化无穷，故深受人们的欢迎。
555时基电路具有以下几个特点：（1）555时基电路，是一种将模拟电路和数字电路巧妙结合在一起的电路；（2）555时基电路可以采用4．5～15V的单独电源，也可以和其它的运算放大器和TTL电路共用电源；（3）一个单独的555时基电路，可以提供近15分钟的较准确的定时时间；（4）555时基电路具有一定的输出功率，最大输出电流达200mA，可直接驱动继电器、小电动机、指示灯及喇叭等负载。
555时基电路ic原理
555时基电路ic原理555时基电路IC原理一、引言555时基电路IC是一种集成电路，它是由三个主要部分组成：比较器，RS触发器和双稳态多谐振荡器。
其设计初衷是为了提供一种灵活的时基应用解决方案，因此被广泛应用于定时器、频率分频器、脉冲发生器等电子电路中。
本文将详细介绍555时基电路IC的原理和工作方式。
二、比较器的作用555时基电路IC中的比较器由两个输入引脚组成，分别是非反相输入引脚（pin 6）和反相输入引脚（pin 2）。
当非反相输入引脚的电压高于反相输入引脚时，比较器的输出为高电平；反之，输出为低电平。
比较器的作用是根据输入信号的不同来产生相应的输出信号，用于控制RS触发器的状态。
三、RS触发器的作用555时基电路IC中的RS触发器由两个交叉耦合的非门组成，分别是Set（S）和Reset（R）。
当Set输入为高电平时，输出Q为高电平；当Reset输入为高电平时，输出Q为低电平。
RS触发器的作用是用于存储比较器输出的状态，并通过引脚4（Reset）和引脚8（VCC）进行控制。
四、多谐振荡器的作用555时基电路IC中的多谐振荡器由比较器和RS触发器组成。
当RS触发器的输出为高电平时，比较器的输出为低电平，此时电容开始充电。
当电容电压充到2/3 VCC时，比较器的输出为高电平，使RS触发器的输出变为低电平，电容开始放电。
当电容电压放到1/3 VCC时，比较器的输出为低电平，使RS触发器的输出变为高电平，电容再次开始充电。
如此循环，形成了多谐振荡器的工作方式。
五、555时基电路IC的应用1. 定时器：555时基电路IC可用作定时器，通过控制电容的充放电时间来实现不同的定时功能。
例如，可以将555时基电路IC用于制作闹钟、计时器等设备。
2. 频率分频器：555时基电路IC可以将输入信号的频率分频为更低的频率。
通过调整电容和电阻的数值，可以实现不同的频率分频比。
这在电子设备中，如计数器和频率计等方面非常有用。
555时基电路工作原理
计算机基本知识一、555时基电路工作原理555时基电路是一种应用十分广泛的模拟-数字混合式集成电路，国外典型产品型号有NE555、LM555、XR555、CA555、RC555、uA555、SN52555、LC555等，国内产品型号有5G1555、SL555、FX555、FD555等。
它们的内部功能结构和引脚排列序号都相同，因此可以在使用时互换。
555时基电路具有定时精度高、温度漂移小、速度快、可直接与数字电路项链、结构简单、功能多、驱动电流较大等优点。
它可以组成性能稳定的无稳态振荡器、单稳态触发器、双稳态R-S触发器和各种电子开关电路等。
555时基电路内部一共集成了21个晶体三极管、4个晶体二极管和16个电阻器，组成了两个电压比较器、一个R-S触发器、一个放电晶体管和一个由3只全等电阻组成的分压器。
555时基集成电路功能方框图见图1中去虚线所围部分，图中，A1、A2是两个高增益电压比较器，它们的输出端分别接到触发器的R端（置“0”端）和S端（置“1”端），VT是放电晶体管；R1、R2和R3的阻值相等（约为5k并组成分压器，555的名称可能就是因此而得）。
图1中，A1为上比较器，A2为下比较器，由于R1、R2和R3的阻值相等，因此集成块的5脚（即控制端VC）电位固定在2/3V DD（V DD为时基集成电路的工作电压），6脚叫jiào做z uò阈yù值输入端TH。
同理，下比较器A2的同相输入端电位被固定在1/3V DD，反相输入端（即2脚）作为触发输入端TR。
A1与A2的输出端分别送到R-S触发器（即双稳态触发器）的置位端S 和复位端R，以控制输出端OUT（即第3脚）的电平状态和放电管VT的导通与截止。
图1所示外部元件电阻Rt、电容Ct与555时基电路接成单稳态电路。
由于A1的基准设在反相输入端（2/3 V DD），所以当阈值端TH电压高于或等于2/3 V DD时，A1输出高电平，使触发器复位，输出端3脚为低电平，即Q=0，非Q=1，此时放电管VT导通，时基电路的7、1两脚被VT短接，外部定时电容Ct可以通过7脚、1脚放电。

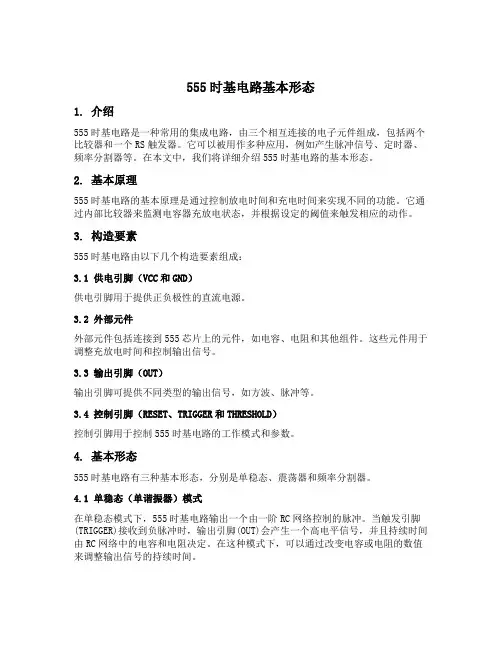

555时基电路基本形态
555时基电路基本形态1. 介绍555时基电路是一种常用的集成电路，由三个相互连接的电子元件组成，包括两个比较器和一个RS触发器。
它可以被用作多种应用，例如产生脉冲信号、定时器、频率分割器等。
在本文中，我们将详细介绍555时基电路的基本形态。
2. 基本原理555时基电路的基本原理是通过控制放电时间和充电时间来实现不同的功能。
它通过内部比较器来监测电容器充放电状态，并根据设定的阈值来触发相应的动作。
3. 构造要素555时基电路由以下几个构造要素组成：3.1 供电引脚（VCC和GND）供电引脚用于提供正负极性的直流电源。
3.2 外部元件外部元件包括连接到555芯片上的元件，如电容、电阻和其他组件。
这些元件用于调整充放电时间和控制输出信号。
3.3 输出引脚（OUT）输出引脚可提供不同类型的输出信号，如方波、脉冲等。
3.4 控制引脚（RESET、TRIGGER和THRESHOLD）控制引脚用于控制555时基电路的工作模式和参数。
4. 基本形态555时基电路有三种基本形态，分别是单稳态、震荡器和频率分割器。
4.1 单稳态（单谐振器）模式在单稳态模式下，555时基电路输出一个由一阶RC网络控制的脉冲。
当触发引脚(TRIGGER)接收到负脉冲时，输出引脚(OUT)会产生一个高电平信号，并且持续时间由RC网络中的电容和电阻决定。
在这种模式下，可以通过改变电容或电阻的数值来调整输出信号的持续时间。
4.2 震荡器（多谐振器）模式在震荡器模式下，555时基电路可以产生一个连续的方波信号。
通过改变外部元件的数值，可以调整输出信号的频率和占空比。
在这种模式下，触发引脚(TRIGGER)和阈值引脚(THRESHOLD)被连接在一起，并通过外部元件进行充放电循环。
4.3 频率分割器（分频器）模式在频率分割器模式下，555时基电路可以将输入信号的频率分割为较低的频率。
通过改变外部元件的数值，可以调整输出信号的分频比。
在这种模式下，触发引脚(TRIGGER)和阈值引脚(THRESHOLD)被连接在一起，并通过外部元件进行充放电循环。
实验3555时基电路及其应用
LCD显示屏
垂直放大系统
示波器信号输入线（探头）
示波器探头结构
信号输入
10:1位
信号接地端 示波器信号输入线
五 实验报告要求
➢画出实验原理图，用直角坐标纸定量绘 出观测的波形； ➢分析总结实验结果。
呵呵呵
六
思考题
1、在实验中555定时器5脚所接的电容起什么作用？
2、多谐振荡器的振荡频率主要由哪些元件决定？单稳 态触发器输出脉冲宽度和重复频率各与什么有关?
VCC
Vi
V+=
2/3vcc
Vs
Vi
8
4
V-= 1/3vcc
t
6
555 3
V0
0
2 15
V0
10k R 0.01u
t
0
三 实验原理（续）
(3)单稳态触发器
此电路有一个稳态，在输入信号触发下进入暂稳态。经 过时间Tw自动回到稳态。它常用于对脉冲信号的延迟与 定时。电路的主要参数输出的脉冲宽度TW约为1.1RC。
3、单稳态触发器实验内容波形的每个周期，电压VC为 什么都是从0V开始上升，然后又回到0V？在什么情 况下电压不会回到0V？
4、施密特触发器电路图中，对Vi的幅值有没有要求， 为什么？
均由多谐振荡器作为时钟源。由555构成的多谐振荡器
的电路参数为： T=0.7(R1+2R2)C
+5V
R1 5.1K
4
8
RD
Vcc
7
R2 5.1K
vc
C 0.01u
2 TL 555
3
VO
6 TH
1
5
C 0.01u
三 实验原理（续）
555时基电路设计总结报告
《电路与电子线路基础》课外设计制作总结报告题目( A )：555时基电路设计组号：A14组长：成员：成员：成员：成员：联系方式：一、工作原理及电路设计方案1.555基本组成及工作原理（查阅资料）555时基电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压时即截止;脚⑦是放电端DIS;脚⑧是电源正极VCC。
555 含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5K电阻器构成的分压器提供。
它们分别使高电平比较器C1的同相输入和低电平比较器C2的反相器、、输入端的参考电平为2/3VCC和1/3VCC。
C1与C2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚，即高电平触发输入并超过参考电平2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；当输入信号自2脚输入并低于1/3VCC进，触发器复位，555的3脚输出高电平，同时放电开关管截止。
RD是复位端（4脚),当RD=0.555输出低电平。
平时RD端开路或接VCC.下图为555时基电路的真值表2．555时基电路的特点及应用（查阅资料）555电路结构上是由模拟电路和数字电路构成,它将模拟功能和数字功能兼容为一体,能够产生精确的延迟和振荡,拓宽了模拟集成电路的应用范围。
555最大输出电流达200m A,带负载能力强,可直接驱动小电机,喇叭、继电器等负载。
555定时器主要是与电阻、电容构成充放电电路，并由两个比较器来检测电容器上的电压，以确定输出电平的高低和放电开关管的通断。
这就很方便地构成从微秒到数十分钟的延时电路，可方便地构成单稳态触发器，多谐振荡器，施密特触发器等脉冲产生或波形变换电路。
