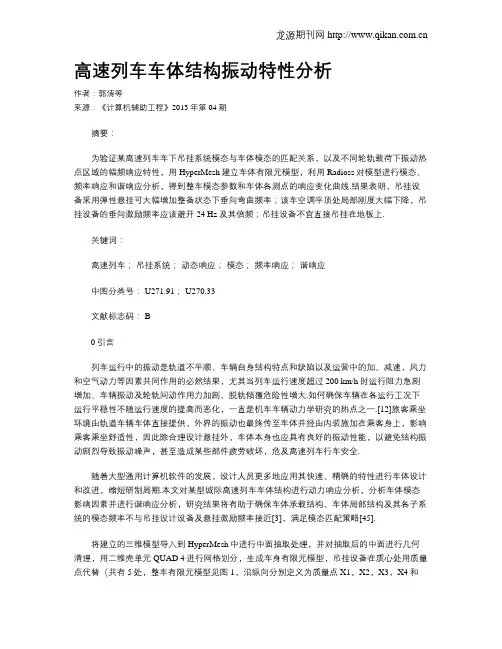

高速列车车体结构振动特性分析

高速列车车体结构振动特性分析

高速列车车体结构振动特性分析作者:郭涛等来源:《计算机辅助工程》2013年第04期摘要:为验证某高速列车车下吊挂系统模态与车体模态的匹配关系,以及不同轮轨载荷下振动热点区域的幅频响应特性,用HyperMesh建立车体有限元模型,利用Radioss对模型进行模态、频率响应和谐响应分析,得到整车模态参数和车体各测点的响应变化曲线.结果表明,吊挂设备采用弹性悬挂可大幅增加整备状态下垂向弯曲频率;该车空调平顶处局部刚度大幅下降,吊挂设备的垂向激励频率应该避开24 Hz及其倍频;吊挂设备不宜直接吊挂在地板上.关键词:高速列车;吊挂系统;动态响应;模态;频率响应;谐响应中图分类号: U271.91; U270.33文献标志码: B0引言列车运行中的振动是轨道不平顺、车辆自身结构特点和缺陷以及运营中的加、减速,风力和空气动力等因素共同作用的必然结果,尤其当列车运行速度超过200 km/h时运行阻力急剧增加、车辆振动及轮轨间动作用力加剧、脱轨倾覆危险性增大.如何确保车辆在各运行工况下运行平稳性不随运行速度的提高而恶化,一直是机车车辆动力学研究的热点之一.[12]旅客乘坐环境由轨道车辆车体直接提供,外界的振动也最终传至车体并经由内装施加在乘客身上,影响乘客乘坐舒适性,因此除合理设计悬挂外,车体本身也应具有良好的振动性能,以避免结构振动剧烈导致振动噪声,甚至造成某些部件疲劳破坏,危及高速列车行车安全.随着大型通用计算机软件的发展,设计人员更多地应用其快速、精确的特性进行车体设计和改进,缩短研制周期.本文对某型城际高速列车车体结构进行动力响应分析,分析车体模态影响因素并进行谐响应分析,研究结果将有助于确保车体承载结构、车体局部结构及其各子系统的模态频率不与吊挂设计设备及悬挂激励频率接近[3],满足模态匹配策略[45].将建立的三维模型导入到HyperMesh中进行中面抽取处理,并对抽取后的中面进行几何清理,用二维壳单元QUAD 4进行网格划分,生成车身有限元模型,吊挂设备在质心处用质量点代替(共有5处,整车有限元模型见图1,沿纵向分别定义为质量点X1,X2,X3,X4和X5),用REB 3单元与车体连接,模型总计有730 939个节点和872 301个单元,根据模型中的板件厚度对各个板单元赋值.1模态分析结构的振动特性与其固有振动特性密切相关,当外载荷频率接近结构的固有频率时,即使外载荷的振幅不大,也会在结构上引起大的响应并可能导致结构疲劳破坏.[6]为分析吊挂设备对车体模态参数的影响,研究提高车体垂向弯曲模态频率的措施,本文对包含吊挂设备的车体结构进行模态分析.分析中仅考虑吊挂设备对车体结构模态的影响,因此模型中没有包含内装模型.本次整车模态计算工况包括刚性吊挂、无吊挂和弹性吊挂等3种.吊挂设备各质量点弹性连接时的质量和刚度见表1,计算得到的3种工况下的整车模态频率见表2.对比设备弹性吊挂工况和无吊挂工况可知,弹性吊挂对车体1阶菱形变形、1阶垂弯和1阶呼吸模态几乎不产生影响,而且能提高1阶扭转模态频率.采用刚性吊挂后,车体垂向弯曲模态频率显著下降,由文献[2]可知,这对车体弹性振动影响较大.运行速度越快,对车体垂向弯曲模态频率的要求越高,所以采用弹性吊挂后可提高车体整备状态的垂向弯曲频率,能有效隔离设备传至车体的振动.[4]2线路激励下的频率响应分析由于设计不合理,轮轨相互作用产生的激励作用在车体上,可能会在车体局部(如地板和侧墙)产生局部振动剧烈,影响舒适性,而且该激励频带比较宽.为模拟在线路运行条件下车体各部位的振动响应,在一处二系弹簧与车体连接点施加0~50 Hz幅值都为1 000.00 mm/s2的强迫加速度激励,分析车体频率响应.由于车体振动剧烈部位通常发生在空调基座、车顶局部、侧墙和吊挂设备上方的地板局部,因此分别在车体侧墙、车顶和地板上选取适当的点作为观测点,见图2,图中的号码代表选取观测点的节点号(下同).计算得到的各观测点的频率响应曲线见图3~5.(a)靠近激励点一侧的侧墙和车顶的测点(b)远离激励点一侧的侧墙和地板的测点。

高速磁悬浮列车悬挂系统阻尼参数动态性能研究

高速磁悬浮列车悬挂系统阻尼参数动态性能研究

高速磁悬浮列车悬挂系统阻尼参数动态性能研究摘要:高速磁悬浮列车实现了车辆与轨道的无接触运行,丰富和完善了交通运输网络,研究高速磁浮列车的一二系悬挂元件阻尼设计参数对时速级别600kM 高速磁悬浮列车动力学特性的影响具有重大意义。

本文通过建立600km/h速度级磁浮列车仿真模型,在不同阻尼参数下运行,通过仿真分析其对列车动态性能的影响。

对一系减振阻尼对列车动态性能影响分析,以及二系横向、垂向减振阻尼的动态影响。

关键词:高速磁悬浮;动力学模型;悬挂系统;阻尼;振动中图分类号:U237 文献标识码:A0 引言磁悬浮列车对环境友好,几乎不需要维护,设计紧凑,允许大规模运输[1]。

在超高速磁悬浮列车上。

从振动和乘坐舒适性来看,空气动力学会影响转向架和车体间隙的振动。

此外,推进、悬浮和导向(PLG)线圈的不规则性会促进振动,损害稳定性和乘坐舒适性。

陈清华[2]针对磁浮车辆用层状弹簧现有结构垂向刚度调整受限问题,提出了一种通过设计调节孔的方式调整层状弹簧垂向刚度值的方法。

廖英英[3]对于建立包含一系阻尼在内的铁道车辆垂向1/4模型。

李刚[4]建立了超导电动磁悬浮列车的垂向-俯仰运动十四自由度动力学模型。

冯国胜[5]建立了整车骨架有限元分析模型,以满载弯曲工况为例,对其进行了静强度分析。

邢武策[6]选取含分数阶微分项的1/4车辆动力学模型为研究对象,分析了分数阶微分项参数对悬架振动特性的影响。

本文根据高速磁悬浮列车悬挂系统振动以及阻尼减震的特性,建立垂向的数学模型以及单车的高速磁悬浮车辆动力学模型。

在输入外界激扰的情况下,改变一系、二系悬挂系统的阻尼值,得到整车振动的特征模型,分析高速磁悬浮列车的动力学性能,为悬挂系统的阻尼值选取提供理论支撑。

1 高速磁悬浮列车及悬挂系统建模在高速磁悬浮悬浮架中,橡胶悬挂(电磁铁悬挂)为一系悬挂,摇枕空气弹簧部分为二系悬挂。

二系悬挂是连接车体和悬浮架的主要构件,既是承载装置,又是活动关节,还能隔离高频振动。

高速列车二系垂向悬挂系统设计解析表达式

高速列车二系垂向悬挂系统设计解析表达式

高速列车二系垂向悬挂系统设计解析表达式周长城;于曰伟;赵雷雷【期刊名称】《机械工程学报》【年(卷),期】2016(52)19【摘要】根据1/4车体4自由度垂向振动模型,利用随机振动理论及留数定理,建立轨道高低不平顺激励下的车辆垂向振动响应均方根值解析表达式;通过数值计算对解析表达式的正确性进行了验证,结果表明在一定有效数字范围内解析计算值与数值计算值完全吻合,表明所建立的解析表达式是正确的;通过整车仿真对比对解析计算方法的可靠性进行了验证,可知车体垂向振动加速度均方根值和二系悬挂垂向行程均方根值的解析计算值与整车仿真验证值的最大相对偏差分别仅为12.50%和15.47%,表明所建立的解析计算方法是可靠的。

在此基础上,利用黄金分割原理,建立了二系垂向悬挂系统阻尼比优化设计方法,并通过实例对其可行性进行了分析,为高速列车二系垂向悬挂系统参数的初始设计提供了参考。

【总页数】8页(P53-60)【关键词】高速列车;二系垂向悬挂系统;振动响应均方根值;解析表达式;留数定理【作者】周长城;于曰伟;赵雷雷【作者单位】山东理工大学交通与车辆工程学院【正文语种】中文【中图分类】U260【相关文献】1.高速列车一系垂向悬挂系统最佳阻尼比的解析计算 [J], 周长城;于曰伟;赵雷雷2.多级多悬挂设备对高速列车垂向振动影响研究 [J], 贺小龙;张立民;鲁连涛;周辉3.高速列车二系横向阻尼连续可调式半主动悬挂系统的研究 [J], 刘宏友;曾京;李莉;丁问司4.高速磁浮列车二系悬挂参数及轨道不平顺幅值研究 [J], 陈志贤;徐浩;李忠继;李艳5.地铁二系垂向悬挂系统最佳阻尼比的解析计算 [J], 周长城;于曰伟;赵雷雷因版权原因,仅展示原文概要,查看原文内容请购买。

高速列车悬挂系统设计及运行安全性评估

高速列车悬挂系统设计及运行安全性评估

高速列车悬挂系统设计及运行安全性评估概述高速列车作为现代交通工具中的重要一员,在现代社会中扮演着至关重要的角色。

为了确保高速列车的安全性和可靠性,悬挂系统的设计和运行安全性评估显得尤为重要。

本文将从悬挂系统设计和运行安全性评估两个方面进行探讨。

悬挂系统设计悬挂系统是高速列车中非常重要的部件之一,它直接影响着列车的稳定性和乘坐舒适度。

在悬挂系统的设计中,需要考虑以下几个关键因素:1. 悬挂方式的选择悬挂系统的设计可以采用多种方式,如钢板弹簧悬挂、气弹簧悬挂、磁悬浮等。

不同的悬挂方式具有不同的优劣势,需要根据列车的运行速度、轨道条件和乘坐舒适度等因素进行合理选择。

2. 悬挂系统的刚度和阻尼悬挂系统的刚度和阻尼是影响列车运行安全性和乘坐舒适度的重要因素。

刚度过大或过小都会对列车的稳定性产生负面影响,而阻尼过大或过小则会影响到乘客的舒适度。

因此,在悬挂系统设计中,需要合理选择和调整悬挂系统的刚度和阻尼。

3. 悬挂系统的结构强度悬挂系统在高速列车运行中将承受巨大的载荷和振动力,因此其结构强度十分重要。

悬挂系统的设计应确保其能够承受列车运行过程中的各种力和振动,避免发生结构失效或故障。

运行安全性评估为了确保高速列车的运行安全性,需要进行全面的安全性评估。

以下是一些常见的运行安全性评估方法:1. 风洞试验通过在风洞中模拟列车行驶时的风场,可以评估列车在高速运行时所受到的气动力和气动稳定性。

通过风洞试验,可以对悬挂系统的设计进行优化,从而提高列车的运行安全性。

2. 动力学模拟通过建立高精度的列车动力学模型,可以评估列车在不同运行工况下的动态响应。

通过模拟列车在曲线行驶、制动和加速等情况下的响应,可以评估悬挂系统的稳定性和乘坐舒适度,并进行必要的调整和优化。

3. 结构强度分析通过有限元分析等方法,可以评估悬挂系统结构的强度和刚度。

通过对悬挂系统所受力和振动的分析,可以发现潜在的弱点和故障点,并进行优化和改进。

总结高速列车悬挂系统的设计和运行安全性评估是确保列车安全性和可靠性的重要措施。

高速列车减振系统设计与优化

高速列车减振系统设计与优化

高速列车减振系统设计与优化摘要:高速列车的减振系统是确保列车行驶安全和乘客舒适的重要组成部分。

本文将重点讨论高速列车减振系统的设计原理、主要参数和优化方法。

通过综合运用减振器、弹簧、悬挂系统和轮轴等关键技术,可以有效地降低列车行驶过程中的震动和噪音,提高乘坐舒适性和安全性。

1. 引言随着高速铁路的快速发展,高速列车的运行速度不断提升,对减振系统的要求也越来越高。

减振系统不仅需要保证列车运行的平稳性,还需要考虑制动、起动、过曲线和通过道岔等特殊情况下的减震效果。

因此,设计和优化高速列车减振系统对于提高列车的安全性和乘坐舒适性具有重要意义。

2. 高速列车减振系统的设计原理高速列车减振系统的设计原理主要包括两个方面:减少振动源和降低传递路径。

减少振动源是通过改进轮轴、轮对、车轮等关键部件的制造工艺和材料,减少其自身的振动;降低传递路径是通过合理设计悬挂系统、弹簧和减振器等组件,将振动能量尽可能地分散和消除,减少传递给乘客的振动和噪音。

3. 高速列车减振系统的主要参数高速列车减振系统的主要参数包括减振器刚度、阻尼、安装位置和角度、质量和减振器之间的配比等。

减振器刚度和阻尼决定了减振器的工作特性,不同刚度和阻尼的减振器适用于不同的道路条件和列车负荷;安装位置和角度的选择对于减振效果和悬挂系统的稳定性有很大影响;质量的优化可以降低能量损失和空气动力学噪音;减振器之间的配比需要根据列车的运行速度和负载来确定。

4. 高速列车减振系统的优化方法高速列车减振系统的优化方法主要包括模拟仿真、试验验证和实际运行数据分析三个方面。

模拟仿真可以通过建立复杂的动力学模型,预测列车在不同工况下的振动响应和能耗情况,为减振系统的合理设计提供依据;试验验证可以通过实际测试对减振器、悬挂系统和轮轴等关键部件进行性能评估和改进;实际运行数据分析可以根据列车的实际运行状况,反馈和调整减振系统的工作参数,不断优化减振效果。

5. 高速列车减振系统的发展趋势随着材料科学和制造技术的进步,高速列车减振系统的发展趋势主要包括以下几个方面:一是轻量化设计,通过选用高强度、低密度的材料,减少减振系统的重量,提高整车的加速性能和能耗效率;二是智能化控制,利用传感器和控制器,实时监测和调整减振系统的工作参数,实现更精确的减振效果;三是节能环保,通过优化能量回收装置和降低摩擦损耗,减少减振系统的能耗和环境污染。

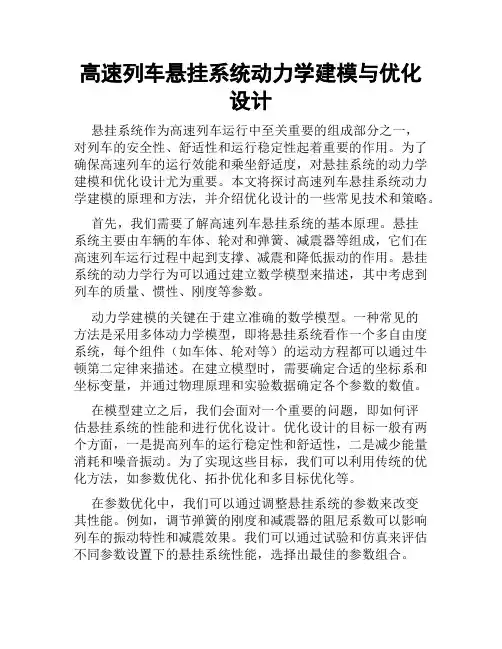

高速列车悬挂系统动力学建模与优化设计

高速列车悬挂系统动力学建模与优化设计

高速列车悬挂系统动力学建模与优化设计悬挂系统作为高速列车运行中至关重要的组成部分之一,对列车的安全性、舒适性和运行稳定性起着重要的作用。

为了确保高速列车的运行效能和乘坐舒适度,对悬挂系统的动力学建模和优化设计尤为重要。

本文将探讨高速列车悬挂系统动力学建模的原理和方法,并介绍优化设计的一些常见技术和策略。

首先,我们需要了解高速列车悬挂系统的基本原理。

悬挂系统主要由车辆的车体、轮对和弹簧、减震器等组成,它们在高速列车运行过程中起到支撑、减震和降低振动的作用。

悬挂系统的动力学行为可以通过建立数学模型来描述,其中考虑到列车的质量、惯性、刚度等参数。

动力学建模的关键在于建立准确的数学模型。

一种常见的方法是采用多体动力学模型,即将悬挂系统看作一个多自由度系统,每个组件(如车体、轮对等)的运动方程都可以通过牛顿第二定律来描述。

在建立模型时,需要确定合适的坐标系和坐标变量,并通过物理原理和实验数据确定各个参数的数值。

在模型建立之后,我们会面对一个重要的问题,即如何评估悬挂系统的性能和进行优化设计。

优化设计的目标一般有两个方面,一是提高列车的运行稳定性和舒适性,二是减少能量消耗和噪音振动。

为了实现这些目标,我们可以利用传统的优化方法,如参数优化、拓扑优化和多目标优化等。

在参数优化中,我们可以通过调整悬挂系统的参数来改变其性能。

例如,调节弹簧的刚度和减震器的阻尼系数可以影响列车的振动特性和减震效果。

我们可以通过试验和仿真来评估不同参数设置下的悬挂系统性能,选择出最佳的参数组合。

拓扑优化是一种更加细致的设计方法,它探索了悬挂系统结构的最优形式。

通过优化结构的拓扑,我们可以减少材料使用、降低重量,从而提高列车的能效和加速度响应。

拓扑优化可以借助计算机辅助设计软件进行,通过迭代计算和分析,逐步减小系统的体积、质量和成本。

此外,在优化设计中,我们还需要考虑多个目标的冲突和权衡。

例如,提高列车的运行稳定性可能导致能量消耗的增加,降低列车的振动可能导致舒适性的降低。

高铁列车减振系统的设计与动力学分析

高铁列车减振系统的设计与动力学分析

高铁列车减振系统的设计与动力学分析随着高速铁路的越来越普及,高铁列车的舒适性和安全性越来越受到人们的关注。

而高速铁路列车在高速行驶中,由于地面的不平整等因素,会产生颠簸和震动,严重影响了乘客的乘车体验和安全。

因此,设计一种有效的高铁列车减振系统可以大大提升列车的舒适性和安全性。

高铁列车减振系统的设计高铁列车减振系统是由减震器、弹性支承和负重平衡器三部分组成。

其中减震器有两种,一种是横向减震器,另一种是垂直减震器。

横向减震器主要用于减少车体在曲线行驶时的侧向加速度,而垂直减震器主要用于减少车体在起伏路段或不平路面行驶时上下颠簸和震动。

减震器的选择非常重要,它需要根据列车的实际情况进行设计和计算。

一般来说,高铁列车使用的减震器有液压减震器、液压-气压混合式减震器和液压动平衡减震器等。

弹性支承一般用于车厢与车体之间连接的位置,可以有效地减少车厢与车体之间的摩擦和振动。

弹性支承一般采用多组弹簧和缓冲器的组合,通过缓冲器的作用来消除车厢与车体之间的冲击力。

负重平衡器是用于控制车轮垂直位移的一种机械组件,它可以通过改变车厢的重心位置来调节车轮的负载分配。

负重平衡器采用气弹簧和液压阻尼器的组合,可以在列车高速行驶中实现稳定负载分配和减少车体的颠簸程度。

动力学分析为了确保高铁列车减振系统的有效性和可靠性,需要进行动力学分析。

在进行动力学分析时,需要考虑列车的速度、运输量、车体的质量分布、路况以及风阻等因素的影响。

动力学分析可以帮助设计师更好地理解车辆和路面之间的相互关系,进一步优化高铁列车减振系统的设计。

此外,动力学分析还可以为高铁列车减振系统的后续改进提供基础数据。

综上所述,高铁列车减振系统的设计和动力学分析是非常重要的,这有助于提高列车的乘坐质量和安全性,同时为高速铁路的可持续发展提供基础保障。

随着科技的不断进步,未来更高效、更舒适的高铁列车减振系统也必将不断涌现。

高速铁路车辆悬挂系统设计与仿真

高速铁路车辆悬挂系统设计与仿真

高速铁路车辆悬挂系统设计与仿真随着全球铁路交通的发展,高速铁路成为现代交通重要的组成部分。

高速铁路的发展要求铁路车辆具备更高的运行速度和更好的行车舒适性,而车辆悬挂系统的设计与仿真是实现这一目标的关键。

一、悬挂系统的作用车辆悬挂系统是指安装在车体和轮轴之间的装置,用于支撑车体和抵消路面不平整对车辆产生的冲击和振动。

悬挂系统具有以下几个主要作用:1. 提供行车稳定性:悬挂系统能够减轻车体在运行过程中的摇晃,确保车辆行驶平稳,并减少乘客的晕车感。

2. 减震降噪:悬挂系统能够减少车辆在路面不平整时产生的冲击和振动,降低行车噪音,提升乘客的舒适性。

3. 转向和导向:悬挂系统还能够保持车辆在车轮导向上的稳定性,确保车辆沿轨道正确行驶。

二、悬挂系统的设计原理高速铁路车辆悬挂系统的设计原理主要包括以下几个方面:1. 车辆质量分布:车辆质量的分布对悬挂系统起到重要影响。

在设计中需要合理安排车辆上、下部的负荷分布,以减小车辆的不平衡现象。

2. 悬挂刚度与阻尼:悬挂系统的刚度和阻尼决定了车辆的静态和动态性能。

通过恰当地选择悬挂系统的刚度和阻尼参数,可以增加车辆的稳定性和舒适性。

3. 悬挂形式与安装:悬挂系统根据不同的铁路线路和运营要求,可以采用不同的悬挂形式,如弹簧悬挂、气弹簧悬挂、液压悬挂等。

同时,悬挂系统的安装位置也需要合理设计,以确保悬挂装置的作用效果最佳。

4. 悬挂系统与轮轨之间的联系:悬挂系统还需要与轮轨之间的接触进行密切配合,以确保车辆能够沿着轨道平稳行驶。

三、仿真在悬挂系统设计中的作用悬挂系统设计的复杂性和重要性使得仿真成为不可或缺的工具。

通过仿真软件,可以对悬挂系统进行全面、详尽的分析和评估。

仿真在悬挂系统设计中的作用主要有以下几点:1. 动力学分析:通过仿真软件,可以模拟车辆在不同路况下的动力学性能,如车体的加速度、速度和位移等,以评估悬挂系统在实际运行中的表现。

2. 底盘优化:仿真软件可以帮助工程师对底盘参数进行优化,以提高车辆的悬挂刚度、阻尼和稳定性,并满足高速铁路行车要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

+· t) + ( - 1) u( x k ,
k+1
k+1
LS θc - · z bk] -
·
z c + u( x k , t) + ( - 1) k 2[
图1 车辆系统动力学模型
L S θ c - z bk ] } Y i( x k ) ( 4)
车体假定为弹性均质等截面欧拉梁, 具有两个 刚性自由度: 车体浮沉运动 z c 和点头运动 θ c 。 构架 及轮对视为刚体, 构架自由度分别为: 构架浮沉运动 4个 zb , 构架点头运动 θ b 。 假定轮对钢轨紧密接触, 轮对的位移为轨道不平顺输入。各个部件坐标系的 并以速度 v 沿轨道中心线 原点取在各自的质心处, 向 x 正方向运动, 坐标系的 z 轴垂直于轨道向下, 车 体弹性坐标系随刚体坐标系一起运动 。系统刚体自 由度有 6 个, 其中构架点头振动与车体振动方程是 解耦的, 可由两个单自由度方程表达。 当考虑车体 垂向前 n 阶弹性振动时, 可用前 n 个模态坐标代表 车体弹性振动自由度, 则列车总自由度数为 6 + n。 3 高速列车参数如下: 车体质量 m c = 26 × 10 kg, 车体 点头转动惯量 I c = 1 300 t / m, 车体单位长度质量 ρA = 1. 07 t / m, 车 体 截 面 等 效 抗 弯 刚 度 EI = 3. 58 × 6 2 3 10 kN·m , 构架质量 m b = 2. 44 × 10 kg, 构架点头
( 1 Traction Power State Key Laboratory,Southwest Jiaotong University,Chengdu 610031,China;
2
School of Manufacturing Science and Engineering,Southwest University of Science & Technology,Mianyang 621010,China)
776
机械科学与技术
第 34 卷
维护都相对复杂。如果可以通过车辆悬挂系统参数 设计达到减振目的, 则可省去复杂而耗能的主动控 制减振措施。在分析车体垂向振动平稳性时可以建 立有限元模型, 模型可以考虑车体局部结构, 但是修 改车体参数将变得非常困难。 为此, 采用铁道客车 等截面欧拉梁弯曲振动模型, 将其和构架及轮对的 刚体模型相结合, 分析车体系统结构参数和悬挂参 数对垂向振动的影响。
[
]
( 5) 式中: A i = 1
L
, βi ≈
车体刚体运动微分方程组为:
N · m c· z c + · b1 · m zi· q ∑ i i=1
槡∫
2 ρA U i ( x ) d x 0
( 1)
p( x, t) =
· { - c2[ zc ∑ k =1
+· t) + ( - 1) k+1LS θc - · u( xk , zbk]-
k+1
·
k 2[ z c + u( x k , t) + ( - 1)
L S θ c - z bk ] } δ( x - x k ) ( 2)
1
弹性车体垂向动力学模型
铁道客车垂向刚柔耦合动力学模型如图 1 所示, 包括车体、 构架、 轮对及一系悬挂和二系悬挂装置。
k = 1 对应图 1 x k 是二系悬挂在车体中的位置, k = 2 对应后转向架, δ( x) 是 Delta 函数。 前转向架, 采用模态叠加法求车体弹性振动方程, 设车体第 i 阶正则振型和正则坐标分别为 Y i( x) 和 q i( t) , 则
建立考虑车体弹性振动的系统动力学方程, 采 用梁的弹性振动理论, 考虑阻尼的影响, 可建立车体 振动的偏微分方程为 4 2 5 t) t) t) u( x, u( x, u( x, + + = EI A I ρ φ 4 2 4 x t x t
· · - ρAz t) c + ρA ( L / 2 - x ) θ c + p ( x , 2 · · [811 ]
0829 收稿日期: 2013基金项目: 国家科技支撑计划项目( 2009BAG12A01 ) 与国家高速铁 路基础研究联合基金项目( U1234208) 资助 ch - 作者简介: 曹辉( 1976- ) , 博士研究生, 研究方向为车辆动力学, hello@ 163.com; 张卫华 ( 联系人) , 教 授, 博士, 博士生导 tpl@ home.swjtu.edu.cn 师,
1, 2 1 1 张卫华 , 缪炳荣 曹辉 ,
( 1 西南交通大学 牵引动力国家重点实验室, 成都
610031; 2 西南科技大学 制造科学与工程学院, 绵阳

621010)
摘要: 高速铁道客车车体受轨道激扰力的作用产生弹性振动, 影响客车运行平稳性。为了分析车体 弹性振动与车体悬挂参数关系, 基于刚柔耦合动 力 学 原 理, 建立了 客 车 垂 向 动 力 学 模 型, 根据共振 理论及模态叠加原理计算了系统固有频率和响应 功 率 谱, 分析 了车 辆 系 统 悬挂 参 数 和 运行 参 数对 振动的影响。仿真发现弹性车体振动响应大于刚性车 体, 车 体一 阶垂弯 振 动对 弹 性 振 动的 贡 献 最 大。在满足结构条件下, 适当降低一、 二系悬挂垂向阻尼、 一系悬挂垂向刚度可减小车体弹性共振, 系统各个部件自振频率控制、 车体垂向悬挂阻尼控制可实现整车模态及局部有害模态控制。 : ; 关键词 高速铁道客车 弹性车体; 垂向振动; 悬挂参数; 模态 + 8728( 2015) 05077505 文献标识码: A 文章编号: 1003中图分类号: U270. 1 1
[ 1 ] 型的共振, 即为模态共振。Carlbom 采用有限元与多 体动力学相结合的方法, 研究了车体弹性振动中阵型 [ 2 ] 选择原则。Diana 发现车体中部地板的振动加速度 与车体端部地板振动加速度大体一致, 得出在车体振
动研究中须考虑车体弹性, 并采用模态叠加法分析了 [ 3 ] 车体结构与振动平稳性关系。Cheli 采用忽略二系悬 挂的简单模型和考虑车体刚柔耦合的有限元模型分析 [ 47 ] 车体参数及运行速度与振动平稳性关系。曾京等 采用刚柔耦合动力学模型分析了弹性车体结构参数对 振动平稳性的影响, 并提出采用粘弹性阻尼层和压电 陶瓷的主被动控制来减小车体振动。 采用主动控制技术有助于控制车体的弹性和刚 性振动, 提高车辆的运行平稳性。 由于铁道客车质 量较大, 主动控制技术所需的能量消耗较大 , 使用和
N
u( x, t) = ∑ Y i( x ) q i( t)
i=1
( 3)
沿车体全长积分, 并利用 将式( 3 ) 代入式 ( 1 ) , 模态的正交性和 δ 函数的性质, 可得
· · i N · { - c2[ zc ∑ i=1 · · q ( t) + 2ξ i ω i · q i + ω2 i q i = m zi z c + m θi θ c + · ·
2015 年 第 34 卷
5月 第5期
机械科学与技术 Mechanical Science and Technology for Aerospace Engineering
May Vol.34
2015 No.5
DOI: 10.13433 / j.cnki.10038728.2015.0524
高速列车弹性车体垂向振动与悬挂参数设计
2 转动惯量 m b = 1.4 t·m , 一系悬挂垂向阻尼 ( 每轴 ) = c1 30 kN·m / s, 二系悬挂垂向阻尼( 每转向架) c2 = 50 kN · m / s, 一 系 悬 挂 垂 向 刚 度 ( 每 轴 ) k1 =
mθi 为广义质量; ωi 为自振频率; ξi 为阻尼比。 式中: mzi 、 车体通过二系悬挂与转向架相连。二系悬挂的 刚度和阻尼较小, 故车体可视为两端自由的欧拉梁, 其振型函数为 Y i( x ) = A i U i( x ) = ch( βi L) + cos( βi L) Ai ch( βi x) + cos( βi x) - ( sh( βi x) + sin( βi x) ) sh( βi L) + sin( βi L)
Abstract: The flexible car body vibration disturbed by the track irregularity influenced vehicle stability. A vertical dynamics model for railway passenger carriages is established based on the principle of rigidflexible coupled dynamics. The modal frequencies and power spectrum density ( PSD ) of the system response are calculated based on the resonance and modal superposition theory. The influence of the vehicle suspension parameters and running parameters on the vibration are analyzed. The numerical simulation results show that the elastic car body model vibration is larger than the rigid one. The firstorder bending vibration has the most important role for the elastic vibration. The adequate vertical suspension damping and primary suspension stiffness can be adopted to reduce the car body elastic vibration in the structure design. The system components vibration frequency control and the car body suspension damping control can achieve the global car modal and local harmful modal control. Key words: acceleration; calculations; computer simulation; damping; design ; dynamics; errors; flexible car body; highspeed railway vehicle ; mathematical models; modal; passenger cars; power spectral density; power spectrum; resonance ; spectral density ; stiffness; suspension parameters; vehicle suspensions; vertical vibration ; vibrations ( mechanical) ; wavelength 激扰频率随车 铁道客车受轮轨激扰作用而振动, , 速的提高而增大 为高速化而进行的车体轻量化设计 导致车体结弹柔性增加, 模态频率降低。当某一速度 下激扰频率与该车辆的固有频率接近时, 引起该型振
