电路中符号的意思

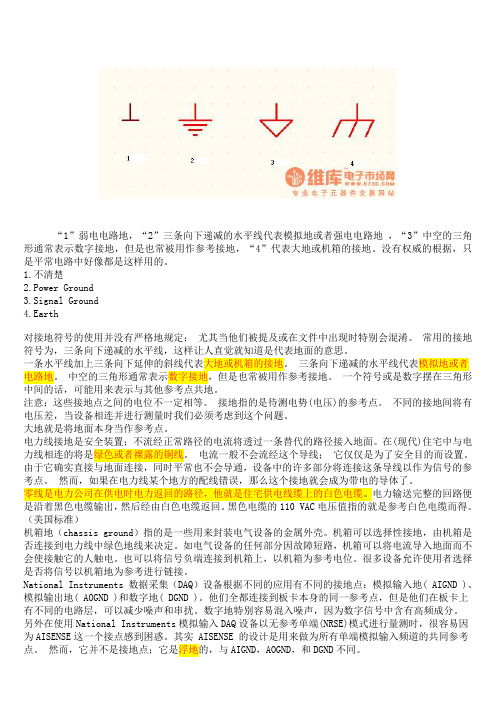

电路中接地符号解读
“1”弱电电路地，“2”三条向下递减的水平线代表模拟地或者强电电路地，“3”中空的三角形通常表示数字接地，但是也常被用作参考接地，“4”代表大地或机箱的接地。
没有权威的根据，只是平常电路中好像都是这样用的。
1.不清楚2.Power Ground3.Signal Ground4.Earth对接地符号的使用并没有严格地规定；尤其当他们被提及或在文件中出现时特别会混淆。
常用的接地符号为，三条向下递减的水平线，这样让人直觉就知道是代表地面的意思。
一条水平线加上三条向下延伸的斜线代表大地或机箱的接地。
三条向下递减的水平线代表模拟地或者电路地。
中空的三角形通常表示数字接地，但是也常被用作参考接地。
一个符号或是数字摆在三角形中间的话，可能用来表示与其他参考点共地。
注意：这些接地点之间的电位不一定相等。
接地指的是待测电势(电压)的参考点。
不同的接地间将有电压差，当设备相连并进行测量时我们必须考虑到这个问题。
大地就是将地面本身当作参考点。
电力线接地是安全装置；不流经正常路径的电流将透过一条替代的路径接入地面。
在(现代)住宅中与电力线相连的将是绿色或者裸露的铜线。
电流一般不会流经这个导线；它仅仅是为了安全目的而设置。
由于它确实直接与地面连接，同时平常也不会导通，设备中的许多部分将连接这条导线以作为信号的参考点。
然而，如果在电力线某个地方的配线错误，那么这个接地就会成为带电的导体了。
零线是电力公司在供电时电力返回的路径，他就是住宅供电线缆上的白色电缆。
电力输送完整的回路便是沿着黑色电缆输出，然后经由白色电缆返回。
黑色电缆的110 VAC电压值指的就是参考白色电缆而得。
（美国标准）机箱地（chassis ground）指的是一些用来封装电气设备的金属外壳。
机箱可以选择性接地，由机箱是否连接到电力线中绿色地线来决定。
如电气设备的任何部分因故障短路，机箱可以将电流导入地面而不会使接触它的人触电。
也可以将信号负端连接到机箱上，以机箱为参考电位。
电路中信号源的符号
电路中信号源的符号
在电路图中，信号源的符号可能因不同的标准和上下文而异。
以下是一些常见的信号源符号：
独立电压源：通常表示为一个圆圈，内部有一个加号（+）和一个减号（-），表示电压的正负极。
有时也可能只标出正极或负极。
独立电流源：通常表示为一个箭头，箭头的方向表示电流的方向。
有时箭头旁边会标出电流的数值和单位。
受控电压源：通常表示为一个圆圈，内部有一个加号（+）和一个减号（-），同时还会有一条或多条斜线连接到其他的电路元件，表示该电压源受其他元件的控制。
受控电流源：通常表示为一个箭头，同时还会有一条或多条斜线连接到其他的电路元件，表示该电流源受其他元件的控制。
请注意，以上描述仅提供了一些常见的信号源符号示例。
在实际的电路图中，可能会使用不同的符号来表示信号源，具体取决于所使用的标准和上下文。
因此，在解读电路图时，最好参考相关的文档或标准以获取准确的符号含义。
电气符号含义大全
01,电气施工图中配电箱AL/PL就是什么意思,为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中,AL表示照明配电箱;AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中,A表示组件或部件,L、P与GB 7159无关,就是对A的限定,L—Light(照明);P—Power(动力)。
X表示端子、插头、插座等。
XM的含义要瞧图纸才能确定。
动力配电箱一般不用PL表示。
AW就是电表箱,AL就是照明箱,ALE就是应急照明箱,AP就是动力配电箱、02,电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE就是应急照明配电箱柜,双电源进线的;AP就是动力配电箱柜,大部分时候就是单电源,有时也有双电源,但不参与消防联动;AL就是普通正常照明配电箱柜,单电源进线;APE就是应急动力配电箱柜,双电源进线,参与消防联动;像ALR、APS、CZX、HX等就是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写,为了编号方便,可能就就是ALR,热力的,APS,送风机的;CZX,插座箱;HX,户箱等,因为好些汉字生母一样,可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L123/WP1 就是什么意思,哪位大侠帮忙解释下,谢谢C65N-D/3P:小型断路器,C65应该就是西门子的型号,3P为3极;20ALC1-D25:新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC:电缆规格型号及敷设方式L123/WP1:电力线路注:WP1,WL1,WE1 分别为电力线路1,照明线路1,应急线路104,ALE在电气图中指什么设备？图形符号就是什么？指应急照明配电箱(有双电源)。
电路图符号 电路图符号大全 电路图符号对照表
KM——接触器 KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器 KT——延时 有或无继电器 SB——按钮开关 SA 转换开关 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线电缆母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预报音响小母线 WPS
合闸线圈 YC 气动执行器 YPAYA 电动执行器 YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 光电池热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV 时间测量传感器 BT1BK
给一个电感线圈外加一个变化磁场，只要线圈有闭合的回路，线圈就会 产生电流。如果没回路的话，就会在线圈两端产生一个电压。产生电压的目的那 就企图产生电流。当两个或多个丝圈共用一个磁芯（聚集磁力线的作用）或共用 一个磁场时，线圈之间的电流和磁场就会互相影响，这那就电流的互感现象。
电路图中的各种符号
电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ或t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
电气符号含义大全..
电气符号含义大全..01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气图形符号大全、强电系统图符号表示含义(汇总)
所规定的图形符号均按无电压 非激励 无外力 不工作的正常状态示出 例如 继电器和接触器在非激励的状态 断路器和隔离开关在断开位置 带零位手动控制开 关在零位置 不带零位的手动控制开关在图中规定的位置 机械操作开关 如行程开关在非工作的 状态 机械操作开关的工作状态与工作位置的对应关系表示在其触点符号的附近 正常状态断 开 在外力作用下趋于闭合的触点 称为动合 常开 触点 反之 称为动断 常闭 触点
在不改变符号含义的前提下 符号可根据图面布置的需要旋转 但文字应水平书写 使用触点符号时 一般是 当图形符号垂直放置时从左和右 即动触点在静触点左侧时为动 合 常开 在右侧时为动断 常闭 当图形符号水平放置时为从下向上 即动触点在静触点下方时 为动合 常开 在上方时为动断 常闭 图形符号可根据需要缩小或放大 当一个符号用以限定另一符号时 该符号一般缩小绘 制 符号缩小或放大时 各符号间及符号本身的比例应保持不变 有些图形符号具有几种图形形式 使用时应优先采用 优选形 在同一张电气图中只能选 用同一种图形形式 图形符号的大小和线条的粗细均要求基本一致 图形符号中的文字符号 物理量符号等 应视为图形符号的组成部分 须符合本标准中有关 内容的规定 同一图形符号表示的器件 当其用途或材料不同时 应在图形符数，同时因为是单极断路器的宽度，单极也称 1P（Pole,极），那么模数化 配电箱规格就按 P 数分为若干种，它们的高度相同，宽度=边余量+总 P 数+边余量。 那些符号都是电气图中代号 如 DZ47、NB1、TIB1、C65、E4CB 都是微型断路器，DZ47 是全国通用代号，后 4 个厂家自命名代 号，如： C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P 为 25 元）； E4CB----奇胜电器，基本同 C65，但市场、知名度不如 C65，据说已被收购； DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以 5 元以下。 其他的顾不上查资料了，自己网上搜吧。 06,配电系统问题 本人新手，请教前辈们，这张图是不是就是配电系统图（后TT,TN 等，还是直接跟这个无关啊！再就是里面每类型 号是什么意思，在网上也搜不到！难道这就是配电柜里面的原理图？那么那些功率以及电缆的型 号是怎么确定的 谢谢各位前辈了，本人只有这么多分了，之前不知道怎的被封了！
配电系统图电路符号
配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR?表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C?：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：转换开关?LW5-16 YH3/3?字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3?的意思就是用于电压指示转换相间电压的万能转换开关.电流互感器型号：电流互感器?LMZJ1-0.66 150/5?的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;C--插入式;1--设计序号;10A--额定电流在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思??DZ47/3P-63A－－－三相整定值为?63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆?5x16为5根截面积为16平方mm的电缆；SC40?－－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F几个相对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内）所以...你提供的字应该这么理解...YJV-1KV-5*16——电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40——线槽敷设或穿规格40的钢管敷设；WC——暗敷设在墙内；CC——暗敷设在屋面或顶板内。
电气施工图中的一些符号解释
电气施工图中的一些符号解释符号解释1、电气图中BV-3*2.5PC20WC-SCE是什么意思？BV指聚氯乙烯绝缘绝缘电线，3*2.5指3根芯线为2.5平方毫米粗的导线，PC20WC指电线穿φ20的硬塑料管在墙内暗敷，SCE指在吊顶内穿金属管敷设。
2、电气施工图配电箱中C65N-2/1P,ie=10A,BV(3*2.5)G15-Wc 分别代表什么意思？C65N-2/1P 表示 1P+N 就是单片两进两出 65ABV(3*2.5)G15-Wc是阻燃铜芯线，导线截面是3*2.5平方，钢管敷设，管径是15；敷设在墙内。
3、电气施工图配电箱中C65N-2/1P,IE=10A BV(2*2.5+1*2.5)G15-WE,BE分别代表什么意思？C65N-2/1P 只有一对接点的施耐德牌微断IE=10A 国标额定电流10ABV(2*2.5+1*2.5)不明白BV为铜塑线2*2.5为两根2.5平的铜塑线 1X1.5指地线的截面积，G15为安装设备型号， WE安装方式，BE 沿屋架或跨屋架敷设。
4、L1 C65N-1P+N16A BV-3*2.5 KBG20 ACC WL1 电气系统中表示什么意思？L1 A相，C65N-1P +N16A 施耐德C65N系列断路器双进双出带漏电保护额定电流16A，BV-3*2.5 3根2.5mm2的聚氯乙烯铜导线，KBG20 穿20的KBG管，ACC暗敷在不能进入的顶棚内，WL1 是回路序号。
5、C65N-C10A/1PWL1 BV-3X2.5mm2 JDG20 WC 什么意思？C65N-C10A/1P 断路器（空开允许65的空气开关,也就是漏电保护），10A是最大通过电流，1P是指有几个位，WL1 回路代号，BV-3X2.5mm2 聚氯乙烯绝缘3相线截面积2.5mm2，JDG20－穿直径20的JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)，wc：暗敷设在墙内。
6、C65N-D16A/2P+vigi l△n=30mA是什么意思啊？C65是型号名称，N表示：分断能力为6000A，D表示：D型脱扣曲线，也就是动力保护，比如电动机之类的，16A表示：额定电流为16A，2P表示：2级可以接2个火线或一火线一零线，vigi l△n=30mA表示漏电保护附件，额定剩余动作电流为30mA。
电路图符号大全9
电路图符号大全VCC 是电路的供电电压, ：C=circuit表示电路的意思, 即接入电路的电压，VDD 是芯片的工作电压；D=device表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>VddVSS ：S=series表示公共连接的意思，也就是负极。
VEE ：负电压供电；场效应管的源极（S ），VEE 和VSS为电源负正或者地电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号光信号指示灯红色灯绿色灯黄色灯蓝色灯白色灯HA HS HL HR HG HY HB HW连接片XB插头XP插座XS端子板XT电线, 电缆, 母线W 直流母线WB插接式(馈电) 母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM 压力控制开关SP速度控制开关SS温度控制开关, 辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT气动执行器YPA,YA 电动执行器YE 光电池, 热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈, 电抗器L 励磁线圈LF消弧线圈LA滤波电容器LL 电阻器, 变阻器R 电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS 接地电阻RG放电电阻RD启动变阻器RS 频敏变阻器RF 限流电阻器RC。
