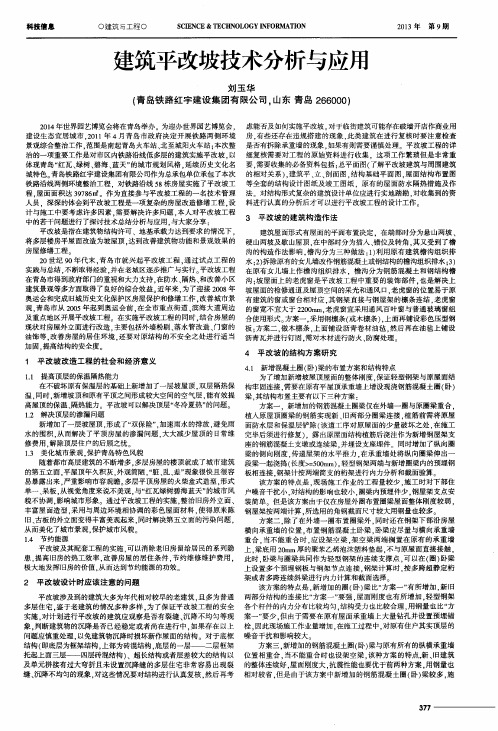

建筑平改坡技术分析与应用
３ 平改坡的建 筑构 造作 法
建筑屋 面形式 有屋 面的平 面布置决定 ． 在 端部时分为悬 山两坡 、
硬 山两坡及 歇山屋 顶 。 在中部时分 为插入 、 错 位及转 角 ， 其又受到 了檐 沟的构造作法影 响， 檐沟分为三 种做法 ： １ ） 利 用原有建筑檐 沟组织排 水： ２ ） 拆除原有的女儿墙改作钢筋混凝土或钢结构 的檐沟组织排水 ： ３ ） 在原 有女儿墙上作檐 沟组织排水 ．檐沟分为 钢筋混凝土 和钢结构檐 沟： 坡 屋面上 的老虎窗 是平改坡工 程中重要 的装 饰部件 ， 也 是解决上 坡屋 面的检修通道及屋顶 空间的采光 和通风 口． 老虎窗的位置易于原 有建 筑的窗或窗 台相对应 ． 其钢架 直接与钢屋架 的檩条连结 ． 老虎窗 的窗 宽不 宜大于 ２ ２ ０ ０ ｍ ｍ ． 老 虎窗宜采用通风百 叶窗与普通玻 璃窗组 合使用形式 。 方案一 ， 采用钢檩条 ｆ 或木檩条 ） ． 上面再铺设彩色压型钢 板： 方案二 ． 做 木檩条 ， 上面铺 设沥青卷材 油毡 ， 然后 再在油毡上铺 设 沥青瓦并进行钉 固， 需对木材进行防火 、 防腐处理。
４ 平改坡的结构方案研究
４ ． １ 新增混凝土圈（ 卧） 梁的布置方案和结构特点 为了增加新增坡屋顶屋面的整体刚度 ． 保证轻型钢架与原屋 面结 构牢 固连接 ． 需要在原有平屋顶承重墙上增设现浇钢筋混凝土 圈（ 卧） 梁． 其结构布置主要有以下三种方案 ： 方案一 ．新增 加的钢筋混凝土圈梁仅在外墙一圈与原圈梁重合 ． 植入原屋顶 圈梁 的钢筋 实现新 、 旧两部分 圈梁 连接 ． 植筋 前需将原屋 面防水层和保温层铲 除 （ 该道 工序对原屋 面的少量破坏 之处 ， 在施工 完毕后须进行修复 ） ．露出原屋面结构植筋后浇注作为新增钢屋架支 座的钢筋混凝土支墩或连续梁 ． 并埋设支座埋件。同时增加 了纵 向圈 梁的侧向刚度 ． 传递屋 架的水平 推力 ． 在承重 墙处将纵 向圈梁伸 出一 段梁 一起浇捣（ 长度＞ ＝ ５ ０ ０ ｍ ｍ） 轻 型钢架两端 与新增 圈梁 内的预埋钢 板相 连接 ． 钢架计 按两端简支的桁架 进行内力分析和截面验算。 该方 案的特点是 ． 现场施工作 业的工程量较 少 ． 施工 时对下部住 户噪音干扰 小 ． 对结构 的影响也较小 ． 圈梁内预埋 件少 ， 钢屋架支点安 装简单 但 是该方 案由于仅在房 屋外圈布置圈梁 屋面整体刚度较弱 ， 钢屋架 按两 端计算 ． 所选 用的角钢截 面尺寸较大用 钢量也较 多。 方 案二 ． 除 了在外 墙一圈布置 圈梁外 ． 同时还在钢架 下部沿房屋 横 向承重墙 的位置 ． 布 置钢筋混凝 土卧梁 ． 卧梁应 尽量与横 向承重墙 重合 ． 当不 能重合 时 ， 应设 架空梁 ． 架空 梁两端搁 置在原有 的承 重墙 上． 梁底用 ２ ０ ｍ ｍ厚 的聚苯 乙烯 泡沫塑料垫起 ． 不与原屋 面直 接接触 ， 此时 ． 卧梁 与圈梁共 同作为轻 型钢架 的连 续支撑点 ． 可以在 （ 圈） 卧梁 上设置 多个 预埋钢板与钢架 节点连接 ． 钢架计算 时 。 按多跨超静 定桁 架或者多跨连续斜梁进行 内力计算 和截面选择 该方案 的特点是 ， 新增加 的圈 （ 卧） 梁 比“ 方案一 ” 有所增加 ， 新旧 两部分结构 的连接 比“ 方案一 ” 要强 ． 屋面刚度也有所 增加 ． 轻 型钢架 各个杆件的 内力分布 比较均匀 ． 结构受力也 比较合理 ， 用 钢量 也比“ 方 案一 ” 要少 ． 但 由于需要在 原有屋面承重 墙上大量钻 孔并设置预 埋锚 栓． 因此现场施工作业量增加 ． 在施工过程 中， 对原有住户其 实顶 层的 噪音干扰和影响较大 方案三 ． 新增加的钢筋混凝土圈 （ 卧） 梁与原有所有 的纵横承 重墙 位置相重合 ， 当不能重 合时也设架 空梁 ， 该 种方案 的特点， 新、 旧建 筑 的整体连续 好 ， 屋面刚度大 。 抗震性能也要优于前两种方案 ， 用钢量 也 相对 较省 ． 但是 由于该 方案 中新增 加的钢筋混凝 土圈 （ 卧） 梁较多 ， 施
平改坡工程施工规范
平改坡工程施工规范一、总则1.1 本规范适用于既有建筑平屋顶改为坡屋顶的施工工程（以下简称平改坡工程）。
1.2 平改坡工程应遵循国家及地方相关法规、标准和规定，确保工程质量、安全、环保和节能。
1.3 平改坡工程应结合原有建筑结构、使用功能和周边环境，合理设计，精心施工，确保工程质量和使用效果。
二、设计规范2.1 平改坡工程设计应充分考虑原有建筑的结构承载能力、防水、保温、隔热等功能要求，确保改造后的坡屋顶满足使用需求。
2.2 设计应充分考虑周边环境因素，如地形、地貌、气候、排水等因素，确保坡屋顶与周边环境协调。
2.3 设计应遵循简洁、实用、美观的原则，充分体现平改坡工程的特点和优势。
三、施工规范3.1 施工准备3.1.1 施工前应认真阅读设计图纸，了解工程要求和技术规范。
3.1.2 施工前应做好施工现场的清理和准备工作，确保施工顺利进行。
3.1.3 施工前应办理相关施工手续，取得施工许可。
3.2 施工工艺3.2.1 施工应按照设计图纸和施工方案进行，确保工程质量。
3.2.2 施工过程中应遵循先拆除后建设的原则，先拆除原有平屋顶，再进行坡屋顶的施工。
3.2.3 施工过程中应做好防水、保温、隔热等处理，确保改造后的坡屋顶具备良好的使用功能。
3.2.4 施工过程中应注意保护原有建筑的结构和设施，避免造成不必要的损害。
3.2.5 施工过程中应遵循安全施工规程，确保施工安全。
3.3 施工质量控制3.3.1 施工过程中应做好质量检查和验收工作，确保工程质量符合设计要求。
3.3.2 施工过程中应做好工程记录和资料整理，为工程验收和后期维护提供依据。
3.3.3 施工完成后应进行工程验收，验收合格后方可投入使用。
四、工程验收4.1 工程验收应按照国家及地方相关法规、标准和规定进行。
4.2 工程验收应包括施工质量、安全、环保、节能等方面的检查。
4.3 工程验收应由建设、设计、施工、监理等各方共同参与，形成验收报告。
新城市建设中的老旧住宅改造——老旧住宅屋顶“平改坡”改造的经验谈
城市周刊CHENGSHIZHOUKAN2019/132019年年初，完成三环线民航小区14栋建筑立面整治、第五立面平改坡改造和油烟系统环保改造，6月份完成了南航小区13栋平改坡。
经过三个月的改造，这个建于上世纪90年代的老旧小区重新焕发活力，屋顶“平改坡”后既解决了屋面漏水问题又起到了隔热保温作用，受到居民的一致好评。
2019年4月29日，市长周先旺同志视察第五立面改造工程，对民航小区整治工作成果给予高度肯定。
一、平改坡工程实施的客观要求1.城市建设功能改造的客观要求。
武汉市江汉区现有老旧小区208个，其中2000年以前老旧小区187个，总建筑面积697.4万平方米，涉及居民119182户，按照《江汉区2018-2021老旧小区微改造三年计划实施意见》，通过老旧小区“微改造”、“院落自治”、小区屋顶“平改坡”等形式，解决老旧小区居民实际困难，提升居民生活质量。
从调查情况看，民航小区是上世纪九十年代建设的砖混结构多层住宅楼，屋面为平面，防雨、保温等各项功能未能达到现代住宅的标准，同时，立面整治等配套工程建设也迫在眉睫，功能落后，舒适度差，居住品质不高，是实施平改坡工程的功能要求。
2.城市环境综合整治的客观要求。
随着城市化的推进，原有公共建筑和民用建筑不能适应城市日新月异的发展，也不能满足人民群众对住宅日益增高的期待。
平改坡工程是老旧小区综合治理重要手段，具有成本低、效果好、速度快的特点，不仅提升小区居民的生活质量，更让城市的建筑之间更为美丽与和谐。
3.城市管理的客观要求。
平改坡工程不仅是局限于屋顶的改造工程，还需要有保障性安居工程成套改造、立面及相关设施改造、厨卫改造；更新消防设施、水电气管道；进行环境综合整治、垃圾综合治理、车辆管理等综合整治的要求。
民航小区作为上世纪九十年代的住宅，没有烟道，油烟直接从厨房窗户排出，不美观且影响他人，实施平改坡工程系列改造后，为民航小区每栋安装了烟道，烟道颜色与墙体一致，视觉上做到与建筑融为一体。
既有建筑屋面平改坡改造探讨
既有建筑屋面平改坡改造探讨摘要：屋面平改坡是一种旧有建筑物屋面改造的方式，在现有房屋的平屋面上增设钢结构坡屋面，达到改善建筑物使用功能、美化建筑外观造型的一项改造工程。
大量住宅建筑及公共建筑建成使用均已20余年，屋面、墙面雨季渗漏水问题十分严重，给广大人民的工作生活带来了很大的不便。
本文结合既有建筑屋面平改坡改造中遇到的实际问题进行了探讨。
关键词：屋面平改坡大量住宅建筑及公共建筑大多建成于上世纪70~90年代，使用至今已20余年。
这些建筑物建成年代较早，均为平屋面，随着时间的推移，防水层老化失效、墙体裂缝，女儿墙酥脱等现象日益严重，从而造成屋面、墙面雨季渗水等问题在这些建筑物上逐渐凸显出来，这些问题虽不影响整体建筑物的结构安全，但是给广大人民的工作和生活带来了很大的不便，住宅屋面渗漏造成居民财产损失的现象时有发生，个别工业建筑因屋面漏雨出现过生产事故，造成了较大的经济损失和较坏的社会影响。
对于这些问题，以往采取的措施是进行屋面防水层的修补工作，但效果不太理想，出现“年年修，年年漏”的现象，耗费了大量资金和人力，却没有取得良好的效果。
屋面平改坡是近年来出现的一种旧有建筑物屋面改造的一种改造方式，在满足建筑结构许可的条件下，在现有房屋的平屋面上增设轻钢结构坡屋面，达到改善建筑物使用功能、美化建筑外观造型的一项改造工程。
轻钢结构已在我国广泛应用于工厂、仓库、体育馆、展览馆、超市等建筑。
所谓轻钢是指以以薄壁型钢作刚架和檩条，彩钢板作为屋面和墙面，现场用螺栓或焊接拼接的钢结构形式，再配以系杆、檩条支撑等形成比较完善的结构体系，即轻钢结构体系。
这种体系可由工厂制作，现场按要求拼装形成。
具有自重轻，建设周期短，适应性强，外表美观，造价低，易维护等特点。
采用轻钢结构的屋面平改坡一方面能卓有成效地解决屋面渗漏问题，另一方面又起到了良好的保温隔热作用。
同时通过对建筑物顶部空间形态重新设计，创造丰富多彩的坡屋顶形式，起到美化人民工作生活环境的作用。
住宅坡屋面设计
住宅坡屋面设计随着我国经济水平和人们生活水平的不断提高，对建筑设计的艺术性和实用性的要求也越来越高，坡屋面是一种比较常见的屋面造型处理方式，而且是建筑艺术的重要组成部分。
坡屋面的造型丰富，立体效果好，排水性能好，经常运用到建筑工程中区，越来越多的得到人们的认可。
本文主要分析了坡屋面的美学和使用功能，探讨了住宅坡屋面设计中比较常见的问题。
标签：坡屋面；设计；美学功能；使用功能当今的建筑屋面造型处理方式多采用坡屋面，这种设计方式能够增加建筑的空间，而且能够使建筑的造型更丰富，增加亮丽的点缀，增加建筑的美感，在一定程度上具有节能低碳的作用。
坡屋面设计时要解决好外观表现、节能低碳、功能要求和有效排水等问题，避免建筑交付使用过程出现各种问题，给业主带来麻烦，这样不仅仅是影响了设计单位和施工企业的形象，也给公司带来经济损失。
从设计的角度考虑容易出现的问题，要重视坡屋面设计的要点。
1 坡屋面的美学功能1.1 坡屋面有家的安全感住宅坡屋面是历史最悠久的屋顶形式之一，它的结构原理比较简单、明确，搭建起来比较方便、快捷，而且可以组合出多种形式，排水功能也比较好，世界范围内被广泛采用。
坡屋面不单纯的是屋面形式，更是中国文化和历史的延续。
我国古代建筑屋面形式多采用坡屋面，沿用历史久远。
林语堂曾提到：屋顶不仅是躲避日晒雨淋的屋顶，更是影响我们对家的认识的东西。
从一定程度上来说，坡屋面是一种传统文化的象征。
1.2 顶部景观设计的重点是坡屋面在住宅设计中，住宅屋面的设计有着非常重要的意义，特别是在比较拥挤的城市中。
高楼林立的城市中，一栋建筑顶部会成为另外一栋建筑中居民的眼中的主要景观，居民离地面上的景观比较远，大多是从高层的窗户里看到各式各样的建筑屋顶，坡屋面的形式有很多样式而且造型比较丰富，可以改善人们的视觉感受，有效提高城市工作、生活的质量。
城市是一个工程庞大的人工环境，一定程度上建筑顶部取代了自然界轮廓，是天际线的重要组成部分。
厦门平改坡屋面瓦施工方案
厦门平改坡屋面瓦施工方案1. 引言厦门地处东南沿海地区，气候湿润，降雨充沛。
为了做好房屋屋面的防水工作，提高屋面的抗水性能，平改坡屋面瓦施工方案被广泛采用。
本文档将介绍厦门平改坡屋面瓦施工方案的具体步骤和材料要求。
2. 施工步骤2.1 准备工作在开始屋面瓦施工之前，需要进行一些准备工作，包括：•清理屋面表面的杂物和尘土；•对屋面进行检查，确保屋面结构无损，并及时修补开裂或破损的部分；•准备所需的工具和材料，包括瓦片、水泥、沙子、工具箱等。
2.2 瓦片铺贴2.2.1 瓦片预埋首先，将瓦片按照设计要求先行预埋。
预埋时，需要注意以下几点：•瓦片之间的间距要保持一致，预留出适当的伸缩缝；•使用水泥砂浆将瓦片与屋面结构牢固连接。
2.2.2 涂抹防水层在瓦片预埋完成后，需要涂抹防水层。
具体步骤如下：•首先，将外墙专用防水涂料稀释后涂抹在屋面瓦片表面；•确保涂层均匀且无漏涂的地方；•平整涂层表面，使其充分粘合。
2.3 屋面瓦施工2.3.1 调配砂浆根据施工需要，调配一定比例的水泥和沙子来制作瓦片所需的砂浆。
确保砂浆的均匀性和粘度。
2.3.2 瓦片铺贴在砂浆调配完成后，开始进行瓦片铺贴。
具体步骤如下：•将砂浆涂在瓦片背面，注意涂抹均匀，避免过多或过少；•将瓦片从屋顶边缘处开始铺贴，按照设计要求进行排列；•使用橡胶锤将瓦片轻轻敲打，使其与砂浆充分粘合。
2.3.3 间隙填充在瓦片铺贴完成后，需要对瓦片之间的间隙进行填充。
具体步骤如下：•制作砂浆，并将其填充到瓦片之间的缝隙中；•使用刮板将砂浆刮平，确保填充均匀。
2.4 后续处理在屋面瓦施工完成后，需要进行一些后续处理工作，包括：•清除施工现场的杂物和残留物；•保护好新铺贴的瓦片，并避免外力撞击和损坏；•定期对屋面进行检查和维护，确保屋面的防水性能。
3. 材料要求•瓦片：选择能够耐久抗酸碱、不易变形和破裂的优质瓦片；•水泥：选择符合国家标准的高强度水泥；•沙子：选择细腻均匀的河沙；•防水涂料：选择抗候性好、附着力强的外墙专用防水涂料；•工具：橡胶锤、铲子、刮板、量具等。
坡屋面结构设计范文
坡屋面结构设计范文坡屋面是一种常见的屋顶结构，它以倾斜的面板来排水，并且具有较高的抗风能力。
在设计坡屋面结构时，需要考虑多个因素，包括屋面的形状、材料、支撑结构和抗风能力等。
首先，设计坡屋面时需要考虑屋面的形状。
常见的坡屋面形状有单坡、双坡和多坡等。
单坡屋面适用于一侧有背靠建筑物或围墙的场合，它的坡度一般在5%~10%之间。
双坡屋面适用于两侧坡度相反的场合，它的坡度一般在10%~20%之间。
多坡屋面则适用于屋顶有多个坡度的场合。
其次，选择合适的材料是设计坡屋面结构的重要因素。
常见的坡屋面材料包括瓦片、金属板、纤维水泥板等。
瓦片是传统的坡屋面材料，常见的有瓦片和混凝土瓦等。
金属板是一种轻巧、耐久的材料，常见的有钢板、铝板和锌板等。
纤维水泥板是一种较为经济实用的材料，常用于仓库、厂房等建筑。
第三，选择合适的支撑结构对坡屋面的稳定性和承载能力有很大影响。
常见的坡屋面支撑结构有木结构、钢结构和混凝土结构等。
木结构是传统的坡屋面支撑结构，它可以根据需要选择不同的横截面尺寸和间距。
钢结构由于重量轻、刚度好，常用于大跨度和大面积的坡屋面。
混凝土结构适用于对坡屋面力学性能要求较高的场合，它具有较高的承载能力和稳定性。
最后，设计坡屋面时需要考虑其抗风能力。
坡屋面在受到侧风作用时，会受到风力的作用力和它产生的向上施加的吸力。
为了增强坡屋面的抗风能力，可以采用增加横截面积、调整坡度、增加厚度等措施。
此外，还可以通过增加焊接点、增加螺栓连接等方式来提高坡屋面的整体结构稳定性。
总之，设计坡屋面结构需要综合考虑屋面的形状、材料、支撑结构和抗风能力等因素。
合理选择这些因素，可以使坡屋面达到良好的排水效果、稳定性和承载能力，并且提高其使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
屋面平改坡结构设计及应用
作者：韩冰
来源：《中国房地产业·上旬》2017年第12期
【摘要】阐述了针对不同形式“平改坡”的结构设计方法、节点做法等，施工时应注意的事
项，分析了“平改坡”的重要意义。
【关键词】平改坡；钢结构
1、“平改坡”结构设计
1.1 砌体结构的“平改坡”结构设计
以某工业厂区内砖混结构设备用房平改坡工程为例进行介绍。
该建筑为二层砌体结构，纵横墙承重体系，横墙间距3.6m，共10间，纵墙间距5.74m，
原屋面标高为6.600m，总建筑面积为413.28㎡；砖墙采用MU7.5粘土砖，砖壁柱采用MU10
粘土砖，砂浆均采用M5混合砂浆砌筑。
1.1.1 基础做法
对于砌体结构的建筑，在与原有承重墙重合的位置增做卧梁或架空梁（梁的两端搁置在原
有承重墙的位置上）。本项目是采取前一种方式，卧梁有两大作用，作用一是在构造上防止新
做的钢结构柱脚将原屋面防水层破坏，将来照成漏水隐患，作用二是将屋架钢柱的集中力转换
成线荷载传递给砌体结构砖墙，并且由于原砌体结构建造年代较早，层间没有圈梁，屋面圈梁
仅120厚纵向钢筋为2A8钢筋，因此屋架钢柱无法在此做柱脚必须在原圈梁上面做一道卧梁，
卧梁与砌体结构之间的剪力传递采用短钢筋插筋，短钢筋采用植筋方式与原屋面的承重墙体连
接。沿原屋面四周植入1根B12间隔1000的钢筋，并且在卧梁中隔2米预埋A50套管排水，
本做法见图1。
1.1.2 骨架做法
骨架是以单跨门式刚架为主，现场焊接钢屋架。斜钢梁及钢立柱采用热轧普通槽钢，立柱
间距3600mm，跨度5740mm。屋面檩条采用卷边槽形冷弯薄壁型钢，山墙处墙面檩条采用热
轧等边角钢。立柱均落在承重墙顶新增设的卧梁上，柱脚为铰接节点，斜钢梁与立柱连接为刚
接节点。钢架两端纵向设置A10圆钢剪刀撑设花篮螺丝拉紧装置，屋面梁间设置A10圆钢水
平剪刀撑设花篮螺丝拉紧装置，整个屋面屋架自身为稳定的结构体系，通过屋面卧梁与原结构
连为一体。
龙源期刊网 http://www.qikan.com.cn
屋面板采用V125型彩色压型钢板，板厚0.8mm，压型钢板连接形式采用自攻自钻螺栓。
1.2 框架结构的“平改坡”结构设计
以某工业厂区内框架结构设备用房平改坡工程为例进行介绍。
该建筑为框架结构，地上一层，地下一层，柱距为7mx8m，原屋面标高为4.800，局部屋
面标高为7.000。框架柱截面为400x400。结构混凝土强度等级均为C20。
1.2.1 基础做法
对于框架结构的建筑，可以采用在原有框架柱上直接立钢柱的形式，但为了考虑防水问
题，本次设计为接长原框架柱500mm， 6B12钢筋与原混凝土柱植筋连接，柱脚为铰接连接。
钢柱脚采用预埋方式与接长的框架柱连接。一个柱脚预埋4根20地脚螺栓。
1.2.2 骨架做法
是以双跨门式刚架为主，现场焊接钢屋架。斜钢梁及钢立柱采用热轧H型钢，立柱间距
7000mm，跨度为5000mm和8000mm。屋面和墙面檩条均采用卷边槽形冷弯薄壁型钢。立柱
均落在原有框架柱上，柱脚为铰接节点，斜钢梁与立柱连接为刚接节点。屋面横向水平支撑，
其交叉斜杆采用圆钢及花篮螺丝拉紧装置，水平刚性系杆采用热轧H型钢，立柱垂直支撑采
用热轧双拼角钢和热轧单角钢，横向水平支撑及垂直支撑设置于端部开间。屋面板采用V125
型彩色压型钢板，板厚0.8mm，压型钢板连接形式采用自攻自钻螺栓。图2为钢结构骨架图
（原屋面有高差），
2、建筑设计时应考虑的问题
2.1 屋面平改坡做法分为3种构造做法：第一，利用原有建筑物檐沟排水；上述两个项目
均采用该方法进行排水。第二，拆除原有女儿墙做钢筋混凝土檐沟排水。第三，在原有建筑女
儿墙上做檐沟排水，分钢筋混凝土檐沟和钢檐沟两种做法。
2.2 坡顶的坡度分为5种：21.8°（1：2.5）、26.57°（1：2）、30°、35°、40°，设计者可
根据设计需要做适当调整。上述两个项目坡度均采用21.8°（1：2.5）。
2.3 原屋面为女儿墙的建筑，做在女儿墙顶上新檐沟的排水口应与原有的排水管对应，并
将新的雨水管引入原排水管的雨水斗，同时保留原有屋面雨水口，它可以排出屋面水箱的漏水
和新加的坡顶意外漏下来的雨水。
2.4 凡新增设的圈梁、卧梁影响原有屋面排水处，均应在梁的底部预留排水孔或钢管排
水。上述1#高炉水渣转鼓液压站就是在卧梁梁底预埋A50套管用于排水。
龙源期刊网 http://www.qikan.com.cn
2.5 凡外露的金属与木材配件均需做防锈、防腐及表面涂层处理。除当地消防部门有要求
者外，一般平改坡的钢结构部分不刷防火涂料。
2.6 厨房排烟道应采用轻质材料延伸出坡屋顶，伸出屋面高度≥600mm。卫生间透气管应接
出坡屋面上，并设置人孔，人孔的净尺寸为550mm×550mm。
3、施工前的准备工作与施工中的注意事项
3.1 “平改坡”施工图设计之前应按原有建筑物的竣工图、地质资料与房屋的现状情况做结
构分析，凡是墙体、砖垛、基础等达不到安全规范要求的均需加固处理。
3.2 对于设有架空隔热层的原有平屋面，施工前应拆除架空隔热板及支撑墩子，清扫干
净，并应注意保护好原有防水层，如有损坏应修补好。
3.3 在施工之前对原有建筑物的屋顶现状做实地测量，避免新做坡钢结构返工。
3.4 在施工“平改坡”基础中，需破坏原有局部屋面保温层与防水层，这就要求在工程完毕
以前必须有严格的防雨措施。可以采用脚手架钢管做骨架支撑，上满铺彩条布。新做基础与原
屋面连接位置需做好卷材防水。
3.5 在“平改坡”整个施工过程中，都应注意保护原有屋面的防水层。
3.6 在“平改坡”施工过程中，拆除原有避雷带，新做避雷带沿坡屋脊、檐口及山墙上重新
敷设避雷带并与原引下线连接。
4、“平改坡”的重要意义
4.1 房屋内温度得到显著改变
平屋面改成坡屋面，可使室内温度得到较大改善，屋面的隔热保温效果显著提高，扭转
“冬冷夏热”的局面。据有关部门实验，平屋面的顶层室内温度在夏季比其它楼层要高3～
4°C，即使采用国内最先进的保温隔热材料，此问题仍然不可避免。而经过“平改坡”后，顶层
变为“非顶层”，夏季避免阳光直接照射，冬季避免冰雪直接覆盖，加之通风采光条件较好，与
改造前相比，已变为“冬暖夏凉”。
4.2 从根本上解决屋面渗漏的通病
由于现场施工和管理水平的限制，防水材料的使用寿命远小于住房本身的使用寿命，屋面
渗漏的通病至今未能根除。屋面渗漏维修很麻烦，有时要维修好几次才能修好根源，即使暂时
龙源期刊网 http://www.qikan.com.cn
修好了，因为材料使用寿命有限，也不能保证长久不漏。而经改造后，维修容易，成本也便宜
了很多。改成坡屋面后，可完全解决屋面渗漏问题大大减少日后维修费用，解除后顾之忧。
4.3 可丰富建筑立面景观
站在高的建筑物上往下看，有时看到低矮建筑平屋顶上垃圾、废弃物乱扔，杂草丛生。经
过改造后，能彻底消灭这种脏、乱、差的现象，还能改变呆板的火柴盒式屋顶造型。红瓦、碧
树、蓝天的确给人以视觉享受，更符合美学原理。
4.4 可节省宝贵的土地资源
经平改坡后，可以利用原有平屋顶作为活动使用空间，这样一来，可以大大节省土地资
源。
结语：
“平改坡”结构传力体系一般为：屋架→承重墙或框架柱→基础→地基传递荷载，结构原则
以原建筑的承重墙或框架柱承重。一般采取门式钢架，即柱脚铰接，柱顶刚接的形式。改造中
应尽量采用建筑新技术、新材料，例如可采用轻质墙体材料，轻型屋面材料、新型屋面防水材
料，用于减少建筑物重量。
参考文献：
[1]钢结构设计规范（GB50017-2003）
[2]多层住宅平屋面改坡屋面工程技术规程（DG/TJ08-023-2006）
[3]门式刚架轻型房屋钢结构技术规程（CECS102-2002）
[4]平屋面改坡屋面建筑构造（03J203）
