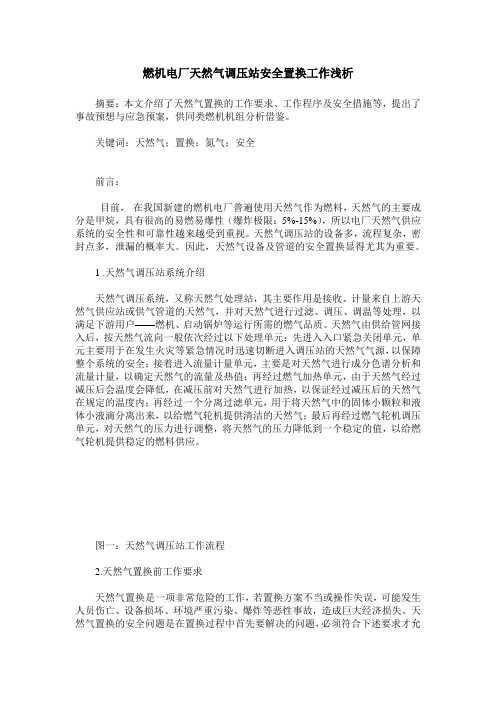

燃机电厂天然气调压站安全置换工作浅析
燃机电厂天然气调压站安全置换工作浅析摘要：本文介绍了天然气置换的工作要求、工作程序及安全措施等，提出了事故预想与应急预案，供同类燃机机组分析借鉴。
关键词：天然气；置换；氮气；安全前言：目前，在我国新建的燃机电厂普遍使用天然气作为燃料，天然气的主要成分是甲烷，具有很高的易燃易爆性（爆炸极限：5%-15%），所以电厂天然气供应系统的安全性和可靠性越来越受到重视。
天然气调压站的设备多，流程复杂，密封点多，泄漏的概率大。
因此，天然气设备及管道的安全置换显得尤其为重要。
1 .天然气调压站系统介绍天然气调压系统，又称天然气处理站，其主要作用是接收、计量来自上游天然气供应站或供气管道的天然气，并对天然气进行过滤、调压、调温等处理，以满足下游用户——燃机、启动锅炉等运行所需的燃气品质。
天然气由供给管网接入后，按天然气流向一般依次经过以下处理单元：先进入入口紧急关闭单元，单元主要用于在发生火灾等紧急情况时迅速切断进入调压站的天然气气源，以保障整个系统的安全；接着进入流量计量单元，主要是对天然气进行成分色谱分析和流量计量，以确定天然气的流量及热值；再经过燃气加热单元，由于天然气经过减压后会温度会降低，在减压前对天然气进行加热，以保证经过减压后的天然气在规定的温度内；再经过一个分离过滤单元，用于将天然气中的固体小颗粒和液体小液滴分离出来，以给燃气轮机提供清洁的天然气；最后再经过燃气轮机调压单元，对天然气的压力进行调整，将天然气的压力降低到一个稳定的值，以给燃气轮机提供稳定的燃料供应。
图一：天然气调压站工作流程2.天然气置换前工作要求天然气置换是一项非常危险的工作，若置换方案不当或操作失误，可能发生人员伤亡、设备损坏、环境严重污染、爆炸等恶性事故，造成巨大经济损失。
天然气置换的安全问题是在置换过程中首先要解决的问题，必须符合下述要求才允许实施置换工作。
2.1在接受天然气置换期间，一切与调压站置换无关的人员不允许进入调压站区域。
燃气调压装置设计的安全措施
编号：SM-ZD-94661燃气调压装置设计的安全措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改燃气调压装置设计的安全措施简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
城市燃气一般要经过调压装置的调压才能被最终用户使用。
燃气调压装置一般由几个功能模块组合而成，如调压器实现调压功能；过滤器实现清洁过滤功能；换热器可避免燃气因大幅减压造成气体温度骤降而产生的冰堵现象；流量计实现燃气的计量功能。
这些模块通过焊接和法兰连接的方式组装在一起实现燃气调压装置的功能。
燃气调压装置因其用途的特殊性在设计时应注意以下问题。
1装置分类在现行的行业标准中，燃气调压装置既不属于压力容器，难以按压力容器划分类别和监察，也不属于压力管道的任何一种。
相关企业在设计制造时会出现一些误区，如错误地将其作为非标设备来处理，既不受《压力容器安全技术监察规程》(国家质量技术监督局颁布，1999年版)监察，也不按压力管道的相关规程、标准进行设计、制造。
这必然会导致监管力度不够，造成事故隐患。
该装置应归人特种设备目录中“元件组合装置”来进行管理，特种设备目录详见国质检锅[2004]31号文件《关于公布特种设备目录的通知》。
对组合装置，按照《特种设备安全监察条例》(国务院20xx年颁布)的规定，制造单位必须向国家质检总局提出申请，取得特种设备(特指压力管道元件)制造许可证，方可进行制造、安装。
天然气调压安全以及提高供气可靠性的探讨
天然气调压安全以及提高供气可靠性的探讨摘要简要介绍天然气分输站和门站的布局和工艺设计，调压系统安全装置，以及调压器对管道储气调峰的影响以及调压器常见故障及应对的技术措施。
关键词天然气；调压系统安全装置；管道储气调峰，燃气调压器引言有些中小城镇的天然气工程由于缺少技术支持和管理经验，资金短缺，不能像大型城镇的天然气工程那样，进行充分论证和精心设计，而往往是没有合理统筹规划和工程设计的情况下匆匆上马，工艺过程不理想，设备配置比较简化，更没有能力同步建设耗资巨大的用于专门储气调峰的设施，以至于不可避免地运行操作和设备安全等方面存在这样或那样的问题。
调压站是城市燃气输配系统重要设施之一，燃气调压站运行安全正常与否，直接关系到整个城市的安全和社会生活的稳定。
由于调压器失灵使上一级压力的燃气未经降压而直接进入低压系统，轻则破坏后端设备，重则酿成火灾、爆炸等恶性事故，社会危害大。
1.分输站、门站的布局或工艺设计1.1 方案确定门站功能的确定、设备配置以及分输管道的设计压力等技术方案，一定要结合门站的选址以及两站间的地理环境和距离等实际情况进行。
中小城镇天然气工程分输站和门站的布局和工艺设计，基本上有以下两种方案。
（1）门站靠近分输站，相对远离市区，基本上没有分输管道，但门站到城镇管网的输气干管较长。
这种情况下，通常采用的方案为：分输站不需要压力控制，仅设关断和管道超压保护。
分输管道可按输气管道的要求设计，多采用与长输管道相同的压力等级。
在城市门站种，要求具备压力调节、安全切断和安全放散等功能，门站中调压设备承压能力必须与长输管道选取相同的压力等级，调压器的工作能力要保证在长输管道的最低运行压力下，能够满足城镇高峰用气的要求，储气峰值完全可由上有承担。
（2）门站远离分输站，尽量靠近市区，分输管道较长，但门站到城镇管网的输气干管较短。
这种情况下多采用以下方案：分输站设压力控制，并配备相应的安全切断和放散等装置。
分输管道按城市管道的要求进行设计，其设计压力采用城市管道允许的等级（尽可能的高一些为好）。
浅析城市燃气调压设备
浅析城市燃气调压设备发布时间：2021-09-26T04:47:42.913Z 来源：《新型城镇化》2021年17期作者：刘少平[导读] 需要明确燃气调压器的常见故障，掌握相关技术措施对其进行管理，使其高效可靠运行。
新疆燃气集团有限公司新疆 830000摘要：城市燃气压力控制设备的运行管理是城市燃气企业经营管理的重要组成部分。
为此，如何保证燃气设备运行管理的顺利开展成为燃气企业的一大研究课题。
本文简要介绍了气压调节器，并提供了气压调节器的操作和管理建议，以供参考。
关键词：城市燃气；调压器；运行管理引言燃气调压装置的运行对城市燃气输送的安全性和终端用户压力的稳定影响很大，因此必须保证调压装置的可靠运行，使其保持良好的工作状态。
作为燃气企业，需要明确燃气调压器的常见故障，掌握相关技术措施对其进行管理，使其高效可靠运行。
一、城市城市燃气压力控制设备管理近年来，随着城市化进程的不断优化，我国城市管道燃气发展迅速。
目前，城市居民的管道燃气使用率很高，城市管道燃气的普及正在蔓延，为居民生活提供了便利。
市政管道燃气的使用，不仅缓解了城市空气污染的稳定，也在一定程度上促进了城市经济的繁荣。
但与此同时，城市燃气运行设备的安全对城市居民的生命安全构成威胁，容易引起社会恐慌。
因此，为保证城市燃气调压设备的安全运行和高效管理，燃气企业必须采取一系列措施，加强城市燃气调压设备的检修维护，完善相关设备管理机制。
城市燃气压力控制设备的管理是一个系统的操作，需要对装置的安全和技术进行科学的管理，对装置的成本和运行进行管理。
但是，许多燃气企业还缺乏对调压设备的系统化管理和对设备运行数据的完整统计分析，设备故障的检测和排除主要依靠人工检查和相关人员工作经验的积累。
造成主观性和消耗性高，设备运行过程中出现的时间长、智商低、经济效益低、安全问题等弊端，只是解决问题，对出现的异常分析很少。
因此，压力设备的运行管理和技术管理是消除调压设备安全事故、优化设备风险管理的重要手段。
城镇燃气调压设备的安全管理探究
城镇燃气调压设备的安全管理探究摘要：一直以来,人们日常生活生产过程必不可少的资源之一就是火，如生活中、人们蒸煮食物时，要想保障食物的适宜温度就需要用火来实现；而从生产环节的工业角度来说，高温加热同样是必不可少的一个环节。
最初开始，通常都是以柴火及树枝等方式提供火源及热源，通过这些物质的燃烧，确保一定的热量产生，但值得注意的是，此种热量的显著特征体现在不稳定方面，同时燃烧过程有浓烟等不良物质产生，极不便利人们日常生活生产。
自天然气问世以来，其因自身具备的便捷性及稳定性等特征，所以在日常生活生产中开始广泛应用，但随着进一步的应用，一些隐患问题随之凸显，因此，对于城镇燃气来说，一项重要的安全问题就是燃气气压安全管理。
关键词：城镇；燃气调压设备；安全管理当前社会中，居民家中常用的燃气就是天然气，其主要是用来进行加热升温，显著优势体现在便捷性及有效性等方面，因此基本已经在每家每户中得到了广泛应用。
但值得注意的是，燃气在便利广大人民群众使用的过程中，一些安全隐患问题也同时存在。
作为一种气体的天然气，其自身往往会有气压存在，所以传输和使用的过程，应对气压进行时刻关注，气压过大及过小都会引发相应问题，严重情况下，因气压过大等因素，保障等严重事故极有可能随之引发。
因此，针对调压设备的安全管理尤为重要。
调压器及附属设备是燃气调压设备包含的主要内容，调压器具备的重要作用体现在降压及稳压方面，而在城镇燃气体系中，与燃气管道供气能力和安全稳定性等具有直接关系的因素就是燃气调压设备，基于此，为确保安全及稳定状态下持续且高效运行燃气管网系统，使得用户对燃气的需求得以充分满足，针对调压器设备的安全管理不断加强尤为必要。
1当前燃气调压设备的运行现状当前，我国的发展速度相对较快，这也给燃气管道带来较大的影响，因为燃气管道通常是搭建在路面下。
首先，在安装的过程中施工难度相对较大，而且由于空间问题很容易产生一些意外事故，不光会影响工程的展开，还会给施工人员带来较大的生命威胁。
燃气调压系统安全管理
燃气调压系统安全管理燃气调压系统是现代燃气供应系统的核心设备之一，它的安全运行对于保障燃气供应的稳定性和用户生命财产安全具有重要意义。
本文将从燃气调压系统的基本原理、安全隐患分析、安全管理措施等方面进行探讨，以期提高燃气调压系统的安全管理水平。
一、燃气调压系统的基本原理燃气调压系统主要由调压器、调压箱、阀门、压力传感器等组成，其基本工作原理如下：1. 原气体进入调压器后，经过调压器内部的节流装置收缩，使气体的流速增加，压力降低，通过调压器出口进入调压箱。
2. 调压箱内的气体经过调节阀门的调节，根据用户需求进行压力的调节，再通过出口进入燃气管网供应给用户。
3. 在调压系统中，通过压力传感器检测燃气管网的压力情况，一旦压力超过安全范围，系统会自动进行调整，保障燃气供应的安全性和稳定性。
二、燃气调压系统的安全隐患分析燃气调压系统作为燃气供应系统的重要组成部分，在使用过程中存在一定的安全隐患，主要包括以下几个方面：1. 系统设计不合理：燃气调压系统的设计不合理，如节流装置设置不当、调节阀门选型不当等，可能会导致系统压力过高或过低，引发安全事故。
2. 不合格设备使用：燃气调压系统的设备不合格或使用寿命过长，可能导致设备性能下降，运行不稳定，甚至发生泄漏等事故。
3. 人为操作失误：操作人员对燃气调压系统的安全管理意识不强，操作不规范，如超负荷使用、过度调节压力等，可能引发安全事故。
4. 外界因素影响：如天气因素、地震震动等，都可能对燃气调压系统的运行产生不利影响，增加了安全隐患。
三、燃气调压系统的安全管理措施为了确保燃气调压系统的安全运行，需要采取一系列的安全管理措施，具体如下：1. 系统设计优化：在燃气调压系统的设计过程中，要充分考虑各种安全因素，合理确定设备参数，确保系统的安全稳定运行。
2. 设备管理与维护：对燃气调压系统的关键设备进行定期检查，及时发现并处理设备故障，确保设备安全可靠运行。
3. 操作规程制定：制定燃气调压系统的操作规程和安全操作规范，明确操作人员的职责，提高操作人员的安全意识和技术素质。
浅谈橇装式天然气调压站供气可靠性
浅谈橇装式天然气调压站供气可靠性1 前言天然气调压系统是输配系统的重要设施之一，调压系统运行的安全正常与否，直接关系到整个下游输配的安全和生活、生产的稳定。
调压系统一旦失灵使上一级压力的燃气未经降压而直接进入低压系统，轻则破坏流量表、管道、阀门和燃气器具等设施，重则酿成着火、爆炸等恶性事故，社会危害巨大。
现在，橇装式天然气调压站已改进了调压技术，明显提高了天然气调压系统供气可靠性，并确保了调压设施安全、平稳正常运行。
2 橇装式天然气调压站组成及主要性能指标橇装式天然气调压站一般由调压器、过滤器、快速安全切断阀、安全放散装置、测量仪表和工艺管线、阀门等组成，其主要任务是接收上游管网来气，进行过滤、调压、稳压、计量及相关参数记录，按输配管网的压力和流量进行调节和控制。
(1)调压设备主要运行参数是：进口压力P1；出口压力P2；关闭压力P b；放散压力P f；切断压力P q。
(2)调压站有关运行参数的确定a．关闭压力与出口压力间的关系根据调压器稳压精度Sp(Sp=0．5％～1．5％)和其性能，其关闭压力与出口压力之间关系：P b=1．1～1．25P2b．关闭压力与放散压力间的关系安全放散装置可以缓解调压器关闭不严造成的泄漏问题，一般考虑超过关闭压力10％～20％即开始放散，其放散压力为P f=1．1～1．2P b。
c．切断压力与放散压力间的关系调压器失灵造成天然气放散，不利于环保和周围生命财产安全，且浪费能源。
为防止长时间放散，一般考虑放散压力超过10％-20％即可切断气源，即切断压力为P q=1．1～1．2P f3 调压器故障及应对技术措施3．1 调压器故障调压器在实际运行中会因本身质量问题、气质不干净和维修管理不善等原因而出现故障，一般主要有以下几种情况：一是调压器失灵，超压供气，使其进口压力(高压或中压)未经调压直接进人下游管网和用户，造成流量表、管道和用气设备损坏，甚至产生着火、爆炸等严重事故；二是调压器失灵，出口压力迅速降低或关闭中断供气，下游管网和用户的供气压力会降低，且调压器与用户之间存在很大的高度差，将会导致管网“空运行”，供气压力严重不足等情况，在用户终端引起熄火、燃气与空气的混合气吸入管道内引起爆炸等危险因素；三是调压器发生故障，出现供气压力波动，造成用户用气燃烧不完全，产生不安全因素。
城镇燃气调压站与调压装置
城镇燃气调压站与调压装置6．6 调压站与调压装置6．6．1 本节适用于城镇燃气输配系统中不同压力级别管道之间连接的调压站、调压箱(或柜)和调压装置的设计。
6．6．2 调压装置的设置应符合下列要求：1 自然条件和周围环境许可时，宜设置在露天，但应设置围墙、护栏或车挡；2 设置在地上单独的调压箱(悬挂式)内时，对居民和商业用户燃气进口压力不应大于0．4MPa；对工业用户(包括锅炉房)燃气进口压力不应大于0．8MPa；3 设置在地上单独的调压柜(落地式)内时，对居民、商业用户和工业用户(包括锅炉房)燃气进口压力不宜大于1．6MPa；4 设置在地上单独的建筑物内时，应符合本规范第6．6．12条的要求；5 当受到地上条件限制，且调压装置进口压力不大于0．4MPa时，可设置在地下单独的建筑物内或地下单独的箱体内，并应分别符合本规范第6．6．14条和第6．6．5条的要求；6 液化石油气和相对密度大于0．75燃气的调压装置不得设于地下室、半地下室内和地下单独的箱体内。
6．6．3 调压站(含调压柜)与其他建筑物、构筑物的水平净距应符合表6．6．3的规定。
表6．6．3 调压站(含调压柜)与其他建筑物、构筑物水平净距(m)注：1 当调压装置露天设置时，则指距离装置的边缘；2 当建筑物(含重要公共建筑)的某外墙为无门、窗洞口的实体墙，且建筑物耐火等级不低于二级时，燃气进口压力级别为中压A或中压B的调压柜一侧或两侧(非平行)，可贴靠上述外墙设置；3 当达不到上表净距要求时，采取有效措施，可适当缩小净距。
6．6．4 地上调压箱和调压柜的设置应符合下列要求：1 调压箱(悬挂式)1)调压箱的箱底距地坪的高度宜为1．0～1．2m，可安装在用气建筑物的外墙壁上或悬挂于专用的支架上；当安装在用气建筑物的外墙上时，调压器进出口管径不宜大于DN50；2)调压箱到建筑物的门、窗或其他通向室内的孔槽的水平净距应符合下列规定：当调压器进口燃气压力不大于0．4MPa时，不应小于1．5m；当调压器进口燃气压力大于0．4MPa时，不应小于3．0m；调压箱不应安装在建筑物的窗下和阳台下的墙上；不应安装在室内通风机进风口墙上；3)安装调压箱的墙体应为永久性的实体墙，其建筑物耐火等级不应低于二级；4)调压箱上应有自然通风孔。
天然气调压站建筑安全设计的探讨
天然气调压站建筑安全设计探讨1介绍北京市拥有全国最大的燃气管网系统，天然气在城市能源结构中发挥着重要作用，是首都人民安全生产和和谐生活的重要保障。
调压站是燃气管网主要构成因素之一，是调节和稳定燃气管网压力的重要市政设施，也是城市市政建设与发展的一个标志。
调压站属于有爆炸危险的a类车间，调压站的合理设计关系到首都主要能源的供应，关系着首都生产的正常运行，关系着首都人民生活的质量。
截至2007年，北京市现有调压站613座。
其中高压14座，高中压50座，中低压549座。
这些调压站的建设和发展不但见证了首都燃气事业从无到有，由萌芽起步到蓬勃壮大，这也是随着生产规模的扩大和技术创新而不断改进调压站设计的实际体现。
燃气调压站(以下简称调压站)设计中安全防火隔离的设置、建筑结构选型和防火、防爆的构造节点的处理是衡量调压站设计是否合理的主要方面，本文是笔者根据多年从事燃气配套设施设计工作的亲身体会，将主要从这3方面对地上调压站的设计进行分析和探讨，以供专家和同行指正。
2北京调压站设计的发展1958年～1987年，北京人工煤气时代。
调压站以中、低压(管道设计压力：0.2MPa＜P≤0.4MPa)为主，结构形式为砌体结构。
1987年～1997年，北京从华北油田引进天然气，即天然气发展起步阶段。
二二二二二二二次高压B调压站(管道设计压力：0.4MPa＜P≤0.8MPa)出现，结构形式为砌体结构。
1997年～2000年，陕甘宁天然气在北京的引入正处于城市建设和扩建阶段。
这一阶段的调压站以二二二二二二二次高压A(管道设计压力：0.8MPa＜P≤1.6MPa)调压站居多，结构形式为砌体结构。
2000年～2007年，随着北京天然气需求的快速增长，城市燃气的发展进入新的发展时期。
燃气使用范围日益扩大，供气重点不再限于民用，而是转向发电、采暖、空调、汽车燃料和工业。
高压调压站(管道设计压力：1.6MPa＜P≤4.0MPa)应运而生，结构形式为钢筋混凝土框架(排架)结构和轻钢结构。
分输站、门站天然气调压与安全的探讨
分输站、门站天然气调压与安全的探讨作为一种重要的能源，天然气广泛应用于城市、工业、交通等领域。
在天然气输送过程中，为了控制管道内的气体压力，需要设置输站和门站对天然气进行调压。
与此同时，安全问题也是关键所在。
下面就分输站、门站天然气调压与安全进行探讨。
一、分输站天然气调压与安全1. 调压原理在气管道输送过程中，由于天然气压力较高，为了控制管道内气体压力，避免超过管道承载能力而发生破裂，需要设置分输站对天然气进行调压。
分输站通常采用多级减压的方式进行调压，即先将高压气体通过减压阀缓慢减压至一定压力，再通过下游的减压阀进一步降低压力，直到达到设定压力。
2. 安全保障分输站的安全是很重要的。
为了保障分输站的安全，必须严格按照相关的标准和规范来设计和运行，包括：密闭性、渗漏检测、防爆措施等。
在运行过程中需要采用监测装置实时跟踪气体压力，及时发现问题并采取措施进行修复，避免发生事故。
二、门站天然气调压与安全1. 调压原理门站通常是气体输送管道的最后一个环节，目的是将输送至门站的高压天然气通过门站减压装置最终降低至客户需要的低压。
门站调压装置通常包括减压阀、调压器、流量计等。
其中减压阀通过降低气体压力来控制气体流量、降低能量，调压器则通过控制进出口压差来对进出口气体做等压调整，从而满足用户需要的压力和气量。
2. 安全保障门站安全也是至关重要。
由于门站位置的特殊性、环境的复杂性以及天然气的危险性，其安全更加需要特别注意。
为了保障门站的安全，必须依照权威机构出台的标准和规范来设计、修建和维护，包括：防静电、密闭性、气体泄漏监测等。
同时，在使用过程中也应定期对门站设施进行检查、维护和整改，确保门站始终处于安全状态。
分输站、门站天然气调压与安全问题是天然气输送必不可少的工作。
在进行气体调压的同时，要重视安全问题的处理和保障，强化管理、加强监测和维护，确保天然气输送过程健康、安全、有序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２００６年第７期（总第１０３期） 应用能源技术 １９
浅谈燃气调压站安全装置
吴多勤。董滨奎
（哈尔滨燃气化工总公司，哈尔滨）
摘要：介绍了在燃气输配中调压站安全装置的作用，调压站的安全装置是关系到用户的
生命财产安全问题，因此在调压站内配备一套完备的安全装备是十分必要的。
关键词：调压站的安全装置；燃气超压；切断；燃气放散
中图分类号：ＴＵ９９６．７．６ 文献标识码：Ｂ 文章编号：１００９—３２３０（２０ｏ６）ｏ７—００１９—０２
Ｔｈｅ Ｅｍｅｒｇｅｎｃｙ Ａｐｐａｒａｔｕｓ ｏｆ Ｇａｓ Ｒｅｇｕｌａｔｏｒ Ｓｔａｔｉｏｎ
ＷＵ Ｄｕｏ—ｑｉｎ，ＤＯＮＧ Ｂｉｎ—ｋｕｉ
（Ｈａｒｂｉｎ Ｇａｓ ａｎｄ Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｇｅｎｅｒａｌ Ｃｏｍｐａｎｙ Ｈａｒｂｉｎ，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｅｆｆｅｃｔ ｏｆ ｔｈｅ ｅｍｅｒｇｅｎｃｙ ａｐｐａｒａｔｕｓ ｏｆ ｇａｓ ｒｅｇｕｌａｔｏｒ ｓｔａｔｉｏｎ ｉｓ ｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅ ｅｍｅｒｇｅｎｃｙ
ａｐｐａｒａｔｕｓ ｏｆ ｇａｓ ｒｅｇｕｌａｔｏｒ ｓｔａｔｉｏｎ ｉｓ ｒｅｌａｔｅｄ ｔｏ ｔｈｅ ｌｉｖｅｓ ａｎｄ ｐｒｏｐｅｒｔｙ ｏｆ ｕｓｅｒｓ ｏｆ ｓｅｃｕｒｉｔｙ ｉｓｓｕｅｓ，ＳＯ ｅｑｕｉｐ—
ｐｉｎｇ ａ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｓａｆｅｔｙ ｅｑｕｉｐｍｅｎｔ ｉｓ ｖｅｒｙ ｎｅｃｅｓｓａｒｙ．
Ｋｅｙ ｗｏｒｄｓ：Ｅｍｅｒｇｅｎｃｙ ａｐｐａｒａｔｕｓ ｏｆ ｇａｓ ｒｅｇｕｌａｔｏｒ ｓｔａｔｉｏｎ；ｏｖｅｒｐｒｅｓｓｕｒｅ ｏｆ ｇａｓ；ｃｕｔ ｏｆｆ；ｇｉｖｅ ｏｕｔ ｏｆ ｇａｓ
１ 调压站的主要设备及调压器的基
本任务
调压站主要由调压器、阀门、过滤器、安全装
置、旁通管及测量仪表等。
调压器的基本任务就是前级较高的进口压力
调节至下游所需要的压力，并能抵御波动的进口
压力及流量变化的干扰，保持出口压力为某一恒
定值（即降压和稳压）。不同用途的调压器有不同
的结构，不同的进口压力及流量范围。
随着燃气事业的发展，调压设备也在不断更
新。就燃气调压器本身而言，在调节的稳定性、用
途的广泛性、制造的工艺性以及设计的多功能性
乃至运行的安全可靠性等方面都已今非昔比。为
了更加安全、经济、可靠地运行，人们通常将具有
收稿日期：２ＯＯ６—０５—１４ 修订稿日期：２０Ｏ６—０６—１１
作者简介：吴多勤（１９６５一），男，１９９３年毕业于哈尔滨理Ｔ
大学，电子工程学院．现从事燃气输送调度ｌ１：作
压力调节、流量测量以及安全保护等功能的设备
组合安装在同一室内，即燃气调压站；或组装成燃
气调压箱。
调压站或调压箱内必须配备安全设施，如超
压切断阀、放散阀及泄漏报警切断系统等。在调
压器等设备或管道泄漏造成事故时，能够有效地
保护站内燃气设施及下游的承压设备在规定的压
力范围内安全。
２调压站的安全装置
调压站内的安全装置，是用来保护下游的承
压设备和仪表能在规定的压力范围内正常运行。
由于燃气的易燃、易爆等特性决定，安全装置对燃
气管线和设备是至关重要的。安全装置主要有安
全切断装置和安全排气装置。另外，监控器（调压
器的串联）、调压器的并联也可以作为调压站内的
安全装置，但它不是安全放散阀和安全切断阀的
替代品，而是与它们一起使用，这样可以尽量避免
维普资讯 http://www.cqvip.com
２０ 应用能源技术 ２００６年第７期（总第１０３期）
由于放散阀和切断阀的启动给系统带来的不利的
情形发生，即：前者排放大量可燃气体至大气中，
后者阻断气流使配气系统暂时停运。
引起超压的主要原因：
（１）由于调压器出现故障，造成调节失灵而产
生的超压，如调压器密封件损坏，阀口有异物导致
关闭不严或机械故障等。
（２）由于下游阀门快速关闭，调压器反应迟
缓，而关闭不及时引起燃气积聚，压力升高。
２．１主要安全设备
２．１．１安全放散阀
安全放散阀通常置于调压站的出口管线上。
当调压器正常工作时，安全放散阀处于关闭状态。
当调压器出现故障，造成出口压力升高，当升高至
安全放散阀开启的设定压力时，安全放散阀自动
开启将管线中多余燃气排人大气，当压力下降到
动作压力以下时，安全放散阀自动关闭。
２．１．２安全切断阀
安全切断阀置于调压器上游管线上。调压器
正常工作时，紧急切断阀常开，当调压器下游管线
压力升高至其设定值时，紧急切断阀立即关闭，截
断气流，从而可靠地避免超压。有些安全切断阀
还应同时带有超低压保护的功能，即在超低压时
切断，以避免由于管道断裂或脱落时造成的燃气
大量泄漏。安全切断阀一旦关闭后，一般需采取
人工复位，不能自动打开。
２．２监控器
监控器就是一台备用调压器，它可以与主调
压器型号相同，也可以不同。监控器安装在工作
调压器的上游，受工作调压器出口压力控制。监
控器设定点要高于工作调压器，工作调压器正常
工作时，监控器全开；当工作调压器发生故障而全
开，使下游压力上升至监控器设定点时，监控器立
即接替主调压器进行调压。
２．３调压器的并联
这种系统运行时，一个调压器正常工作，另一
台备用，当正常工作调压器出现故障时，备用调压
器自动启动，开始工作。
３ 安全装置的安装
由于引起管线超压的原因可能是多样的，所以
对于调压站而言，安全装置应是组合型的由不同安
全装置组成的安全保护系统。哈市燃气管网中燃
气调压站的安全装置的安装有以下几种形式：
３．１调压器串联安装
安全切断阀＋小放散阀
这种保护系统对于不能随时停气的场合，可
在调压系统中调协备用调阀器以保证供气的连续
性，而安全切断阀和小放散阀能很好地保证供气
的安全性。
３．２调压器并联安装
这种保护系统在区域调压站应用较多，在工
作调压器发生故障时，备用调压器代替其进行调
压，因此对于多台工作调压器并联工作而合用一
台备用调压器的大流量调压站，采用监控器就相
当于提高了备用程度。
小排放量的安全放散阀，可以用为解决由非
调压器故障引起的下游管线压力升高的问题。对
于这类安全问题，虽然备用调压器和切断阀也都
可用，但小排放量的安全放散阀更方便有效，因为
即使是备用调压器切断阀本身，也会因污物作用
在关闭时漏气。
３．３其它安装形式
这种保护系统的造价较低，尤其是对于不需
要设备用调压器的场合，如调压箱调压，其价格优
势更为明显。对于供应工业锅炉的调压站，也非
常适宜用这种保护系统，因为安全切断阀具有非
常快的反应速度。安装系统如图所示。
除以上几种形式外，有不少调压器是多功能
的，即除调压功能外还配备放散阀或超压切断。这
类一体化的调压器有结构紧凑的优点，但调解范围
受到一定的制约，须根据情况制定选用的方案。
４ 结束语
燃气调压站在燃气输配管网中是连接各过程
的重要环节，因此调压站的安全装置的选择，将直
接影响燃气管网的经济效益及社会效益，合理选
择安全装置是保证燃气管网安全可靠运行的重要
手段之一。
