一、引言
二、连接器的物理特性测试标准
1．外形尺寸：包括连接器的外形尺寸、公称尺寸、总长度、总宽度、厚度、外壳厚度、把手高度、窗口宽度等；
细节要求：公称尺寸精度为±0.3mm，总长度精度为±0.5mm，总宽度
精度为±0.2mm，厚度精度为±0.1mm，外壳厚度精度为±0.1mm，把手高
度精度为±0.2mm，窗口宽度精度为±0.2mm。
2．连接器结构：包括连接器构件、插芯、拔插件、凸块、锁定元件等；
细节要求：如果有多个插芯，则所有插芯必须都是弹性的，拔插件必
须能够很好的与插芯连接，凸块的位置及尺寸与插芯的设计有效空间及性
能有关，锁定元件必须能够稳定的锁定连接件，以保证整个连接结构的牢
固可靠。
3．连接器连接件：包括连接器的导线、连接片、金属导线、接地片等；。

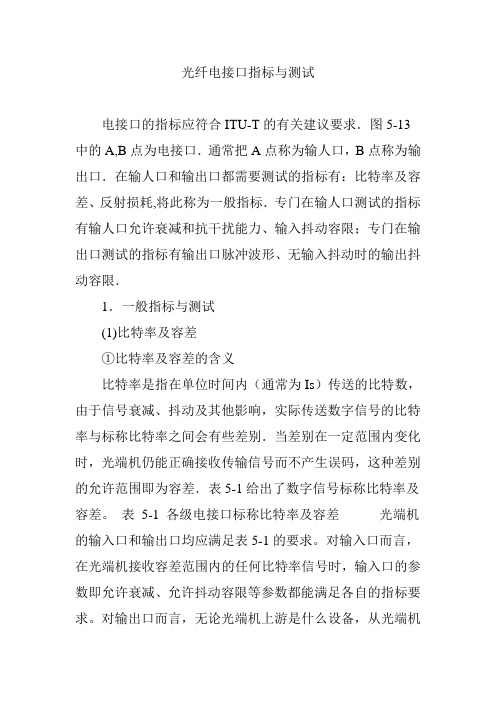

光纤电接口指标与测试
光纤电接口指标与测试电接口的指标应符合ITU-T的有关建议要求．图5-13中的A,B点为电接口．通常把A点称为输人口，B点称为输出口．在输人口和输出口都需要测试的指标有：比特率及容差、反射损耗,将此称为一般指标．专门在输人口测试的指标有输人口允许衰减和抗干扰能力、输入抖动容限；专门在输出口测试的指标有输出口脉冲波形、无输入抖动时的输出抖动容限．1．一般指标与测试(1)比特率及容差①比特率及容差的含义比特率是指在单位时间内（通常为Is）传送的比特数，由于信号衰减、抖动及其他影响，实际传送数字信号的比特率与标称比特率之间会有些差别．当差别在一定范围内变化时，光端机仍能正确接收传输信号而不产生误码，这种差别的允许范围即为容差．表5-1给出了数字信号标称比特率及容差。
表5-1 各级电接口标称比特率及容差光端机的输入口和输出口均应满足表5-1的要求。
对输入口而言，在光端机接收容差范围内的任何比特率信号时，输入口的参数即允许衰减、允许抖动容限等参数都能满足各自的指标要求。
对输出口而言，无论光端机上游是什么设备，从光端机输出口输出的信号比特率应在容差范围内。
容差常用“ppm”表示，即10-6。
例如，当系统码速为2048kbit/s，容差为50ppm，即表示实际允许码速的偏差为±(2048×103×50×10-6)=±102 bit／s②测试方法先以输人口比特率及容差的测试为例，测试方框图如图5-16所示，测试时，需测出输入口所能承受的比特率的正偏和反偏的极限．具体测试步骤如下：a．按图5-16所示连接电路，其中光可变衰减器用以代替长光纤。
b．码型发生器发出规定标称比特率的测试信号。
c．调高码型发生器的比特率，直到在误码检测器上出现误码，此时的比特率为b1。
d．调低码型发生器的比特率，直到在误码检测器上出现误码，此时的比特率为b2。
e．b1，b2分别与标称比特率之间的差值就是正、负方向的容差。
【推荐下载】光纤快速连接器怎么用 光纤快速连接器的性能
[键入文字]
光纤快速连接器怎么用光纤快速连接器的性能
光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件。
随着光纤通信技术不断的发展，特别是高速局域网和光接入网的发展，光纤连接器在光纤系统中的应用将更为广泛。
同时，也对光纤连接器提出了更多的、更高的要求，其主要的发展方向就是：外观小型化、成本低廉化，而对性能的要求却越来越高。
下面小编就给大家介绍一下光纤快速连接器的使用方法及性能，一起来看吧。
光纤快速连接器的性能
光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
1、光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。
插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。
插入损耗越小越好，一般要求应不大于0.5dB。
回波损耗（Return Loss, Reflection Loss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。
实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。
1。
光纤活动连接器认知及性能测试实验总结
光纤活动连接器认知及性能测试实验总结
一、实验目的和背景
本次实验的主要目的是进行光纤活动连接器的认知和性能测试，以深入理解其工作原理，并对其性能进行评估。
我们选择了一款常见的光纤活动连接器，通过一系列的测试来了解其在实际应用中的表现。
二、实验设备和材料
设备、光纤剥离器、光纤熔接机、光纤放大镜、光源、光功率计等。
材料、单模光纤、多模光纤、光纤活动连接器等。
三、实验过程
认知测试、我们进行了对光纤活动连接器的认知测试。
我们通过观察其外形结构，了解了其基本构成；通过读取产品说明书和相关资料，掌握了其工作原理和使用方法。
性能测试、接着，我们进行了对光纤活动连接器的性能测试。
我们使用光源照射光纤，通过光功率计测量了连接器的插入损耗、回波损耗等性能指标。
同时，我们也进行了连接器的插拔试验，检查了其插拔次数对其性能的影响。
四、实验结果与分析
认知测试结果、经过我们的观察和学习，我们已经对光纤活动连接器
有了基本的认知，能够准确地描述其外形结构和工作原理。
性能测试结果、根据我们的测试数据，我们得到了光纤活动连接器的插入损耗和回波损耗等性能指标。
这些数据表明，连接器在正常使用条件下具有良好的性能。
五、结论与建议
通过本次实验，我们对光纤活动连接器有了更深入的理解，同时也对其性能有了更准确的评估。
我们在实验过程中也发现了一些问题，例如在插拔试验中，连接器的插拔次数可能会影响其性能，这需要我们在未来的工作中予以注意。
总的来说，我们认为这次实验是非常成功的，它不仅加深了我们对光纤活动连接器的理解，也为我们今后的工作提供了有价值的经验。
连接器功能测试
连接器功能测试连接器功能测试是一种验证连接器在不同条件下的性能和可靠性的测试方法。
连接器是一种常见的电子组件，用于将电子设备中的电气和信号连接起来。
连接器功能测试的目的是确保连接器能够正常连接并传输电力或信号，以保证整个系统的正常运行。
1.接触阻抗测试：连接器的接触端子应具有低接触阻抗，以确保信号或电流能够正常传输。
测试方法包括使用万用表或示波器测量连接器端子之间的电阻或电压降。
2.插拔力测试：连接器的插拔力应在一定范围内，既不能太松也不能太紧。
测试方法包括使用力传感器或力测量仪测量连接器插拔时所需的力。
3.拔出力测试：连接器在正常使用情况下，应能够经受一定的拔出力，以保证连接的可靠性。
测试方法包括使用力传感器或力测量仪测量连接器拔出时所需的力。
4.阻燃性测试：连接器应具有阻燃性能，即在发生火灾时能够防止火势扩散。
测试方法包括将连接器暴露在一定温度下，并观察是否会产生明火或大量烟雾。
5.耐电压测试：连接器在规定的电压下应具有一定的耐电压能力，以确保系统安全。
测试方法包括在连接器的两个接点之间施加一定的电压，观察是否会出现击穿或漏电现象。
6.耐环境测试：连接器应能够在不同的环境条件下正常工作，包括高温、低温、湿度、振动等。
测试方法包括将连接器暴露在不同的环境条件下，并观察其性能是否受到影响。
7.振动测试：连接器应能够在正常振动条件下保持连接的可靠性。
测试方法包括将连接器置于振动台上，并观察其连接是否松动或出现异常。
8.冲击测试：连接器应能够在一定的冲击条件下保持连接的可靠性。
测试方法包括将连接器暴露在一定的冲击力下，并观察其连接是否松动或损坏。
9.寿命测试：连接器应具有一定的使用寿命，以确保其可靠性和持久性。
测试方法包括进行连接插拔次数的测试，以模拟实际使用条件下的连接器寿命。
10.封装性能测试：连接器应具有良好的封装性能，以防止灰尘、水汽等外界物质进入导致故障。
测试方法包括将连接器暴露在灰尘或水汽环境中，并观察其性能是否受到影响。
连接器测试方法课件
温度适应性测试
测试目的
验证连接器在不同温度条件下的性能稳定性。
测试方法
将连接器置于高温、低温环境下，观察其性能变化。如温度变化时 ，测量连接器的电阻、绝缘电阻、抗电强度等关键参数，并记录数 据。
判定标准
连接器在高温、低温环境下的性能参数变化应在允许范围内，且无出 现开裂、变形等现象。
湿度适应性测试
连接器测试的分类
按照测试内容分类 • 电气性能测试：主要测试连接器的导通性能、绝缘性能、接触电阻等电气指标。
• 机械性能测试：主要测试连接器的插拔力、耐久性、抗震性等机械指标。
连接器测试的分类
• 环境适应性测试：主要测试连接器在不同温度、 湿度、盐雾等环境下的性能表现。
连接器测试的分类
按照测试方法分类
• 手动测试：通过人工操作 进行连接器的插拔、导通 等测试，适用于小规模生 产和研发阶段。
• 自动测试：采用专用设备 对连接器进行批量、高效 的测试，适用于大规模生 产和质量控制阶段。
通过以上概述，我们可以对 连接器的定义、应用以及连 接器测试的目的、意义和分 类有一个全面的了解。在接 下来的课件中，我们将深入 探讨各种连接器测试方法的 原理和具体操作。
绝缘不良
绝缘不良可能导致电流泄漏、短路等问题。排除方法包括检查绝缘材料是否老化、破损，如有需要，可更换合格的绝 缘材料。
电磁干扰
电磁干扰可能影响连接器的信号传输质量。为排除电磁干扰，可采取屏蔽措施，如使用带屏蔽层的连接 器和线缆，降低干扰源的影响。
机械性能故障及排除
01
插拔力过大或过小
02
松动或紧固不良
02
连接器电气性能测试
接触电阻测试
01
02
03
光纤活动连接器认知及性能测试实验报告
光纤活动连接器认知及性能测试实验报告摘要
本文旨在介绍有关光纤活动连接器认知及性能测试实验。
实验使用了一个活塞式连接器，并对其进行了拔插测试来检验其认知能力。
同时，还为活动连接器进行了性能测试，包括TDR，S-parameter，VNAs，连接器通断测试和连接器耐久性测试。
实验结果表明，活动光纤连接器在拔插测试中的认知能力不错，耐久性也不错。
此外，在性能测试中，表现也十分出色，TDR和S参数测试表现最好，并且在连接器通断性上，活动连接器表现得很好。
因此，这项实验表明，活动连接器在认知、性能以及耐久性方面的表现都非常出色。
关键词：光纤活动连接器，认知能力，性能测试，耐久性测试
1.绪论
最近，随着现代社会的进步，光纤电缆技术在通信领域中的应用越来越广泛[1]。
随着科技的发展，光纤已经成为当今社会最理想的相关技术[2]。
随着社会的发展，传统电线的传输效率和保护能力无法满足日益增长的通信需求，所以，光纤电缆技术应运而生。
但是，光纤电缆技术面临着一个主要问题，就是电缆连接时会受到障碍。
为了解决这个问题，活动连接器的出现极大地改善了光纤电缆技术的效率和可靠性。
连接器常用测试方法介绍
连接器常用测试方法介绍连接器是将电子设备之间的电信号、电能传递的重要组件，广泛应用于电子设备中。
连接器的可靠性对于电子设备的正常运行起着重要作用。
为了保证连接器的可靠性，需要进行各种测试方法的验证。
下面将简要介绍连接器常用的测试方法。
1.外观检验：外观检验是连接器的最基本的测试方法之一、通过对连接器的外观进行检查，如检查外观是否完整、是否有划痕等，以确保连接器的质量。
2.接触电阻测试：接触电阻测试是对连接器内部连接件之间的接触情况进行测试。
通过测量连接器上的接触电阻，可以判断连接器的接触是否良好。
3.插拔次数测试：插拔次数测试是测试连接器插拔的可靠性。
通过模拟连接器的使用场景，反复进行插拔测试，以确定连接器承受多少次插拔后会出现故障。
4.机械性能测试：机械性能测试是测试连接器在机械方面的性能。
比如连接器的耐冲击性、耐振动性、耐拉力等。
通过模拟各种机械环境，测试连接器的机械性能，以确保连接器在各种条件下的可靠性。
5.耐热性测试：耐热性测试是测试连接器在高温环境下的表现。
通过将连接器置于高温环境中，测试连接器的耐热温度、耐热时间等，以确保连接器在高温环境下的可靠性。
6.导电性能测试：导电性能测试是测试连接器的导电性能。
通过测量连接器的导电电阻、导电性能等指标，以确保连接器的导电性能符合要求。
7.绝缘性能测试：绝缘性能测试是测试连接器的绝缘性能。
通过测量连接器的绝缘电阻、绝缘电压等指标，以确保连接器的绝缘性能符合要求。
8.环境适应性测试：环境适应性测试是测试连接器在各种环境条件下的适应能力。
比如连接器的耐湿性、耐腐蚀性、耐紫外线性等。
通过模拟各种环境条件，测试连接器在各种环境下的可靠性。
9.信号传输测试：信号传输测试是测试连接器在信号传输方面的性能。
通过将连接器用于传输各种信号，并测试信号的传输质量、传输速率等指标，以确保连接器在信号传输方面的可靠性。
10.可靠性测试：可靠性测试是对连接器的综合性能进行测试。
光缆接续和测试
六、带状光纤的接续
带状光纤的接续和单芯光纤的接续步骤基本一致，所不同的是带状 光纤从剥除涂覆层、制备端面到光纤熔接、带状接头的保护，使用 的都是专门的装置，有：带状光纤涂覆层热剥除器、带状光纤切割刀、带
状光纤熔Байду номын сангаас机、带状光纤热可缩管等。
七、光纤接续的现场监测
在进行光纤接续的同时，还要对接续质量进行监测，以确保接续质 量。具体光纤接续现场监测的方法在本章的后面进行讲述。
一、光缆接续现场的监测方式
1、操作人员观测方式 2、熔接机自动监测方式 3、光源光功率计监测方式 4、OTDR监测方式
二、OTDR监测的连接方法
1、远端监测方式的连接方法
接续现场 已接续的光缆接头 1纤 2纤 3纤 4纤
OTDR
机房
二、OTDR监测的连接方法
2、近端监测方式的连接方法
第二节 光缆接续的基本方法和步骤
一、光缆接续前的准备 二、接续位置的确定 三、光缆外护套的开剥 四、加强芯和外护层固定、连接 五、光纤熔接的方法和步骤（单芯光纤的接续） 六、带状光纤的接续 七、光纤接续现场的监测 八、余纤的收容处理
一、光缆接续前的准备
➢ 1、技术准备 ➢ 2、器具准备 ➢ 3、光缆准备
三、光纤接续质量的评价
1、施工中一般要求其双向平均连接损耗不超过0.08dB；维护中由于介入的 光缆与原光缆很难完全一致的原因，其接头的最大双向平均损耗可以不超过 0.2dB，但最终还得取决于整个链路的衰耗和平均损耗是否超过设计要求。 对于达不到要求的接头需要重新接续。
2、接续中遇到的“大衰耗 ”和“增益”现象
光纤盘入收容盘后，就可以进行接头盒的封装和固定了 ，接头盒封装、固定 的方法和步骤在后面讲述。
连接器要求规范和测试要求
【技術&知識】連接器規範和測試要求文：Knight Chen / CACT 工程部連接器依照其產品功能和使用環境，將規範要求分為四大部分。
1. 電氣規範要求2. 機械規範要求3. 環境規範要求4. 環保要求一、電氣規範要求電氣特性是連接器實現連接功能的主要特性。
確定連接器的電氣特性，以保證連接器滿足連接功能連接器的電氣特性有：1. 接觸阻抗（Con tact Resista nee ）目的：維持連接器在使用期限內的接觸阻抗，以減少信號和能量在傳輸過程中的損失或衰減。
測試方法：EIA-364-23 (EIA-364-06) or MIL-STD-1344A,3004.1 。
a. 測試電流/電壓100mA@20mV，被測試連接器（連接系統）無負載。
測試要點：b. 測試電流為低電流是為了避免接觸阻抗受到端子（導體）熱電效應影響。
c. 測試電壓為低電壓是為了避免端子（導體）之間接觸界面絕緣薄膜被擊穿和熔化。
規範要求：一般要求50m? （ initial）; 100m? （ final,即在壽命測試或環境測試後）。
定義接觸阻抗此參數是為了減少信號和能量在傳輸過程中的損失或衰減，電流就像水流一樣。
阻力越小，能量的損失和衰減就越少。
就連接器的接觸處而言，影響其阻抗大小的因素有正向力（對於彈性接觸結構而言），接觸環境，如端子（導體）的表面粗糙度，表面處理方式（如電鍍的金屬特性和緻密性），端子與端子（或其他導體）的結合方式（是焊接or鉚合or彈性接觸等）。
從電學理論角度來說，接觸阻抗為C點綠色圈接觸處的阻抗；在客人使用角度來說，連接器提供A點到B點的導通（連接），所以客人要的阻抗應包含從A點到B點的所有導體本身的阻抗和接觸處的阻抗（包括焊接、鉚合等接觸方式）如圖一示。
CA ' B（圖一）2.耐電壓(Withstanding Voltage)目的：確認兩導體（或兩回路）之間的絕緣介質（包含氣體）及其間距是否適合和足夠，以確保連接器在開關衝擊電壓或意外過載（一定時間內的過電壓）狀態下能維持正常功能，確保安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厦门福信光电集成有限公司培训资料
使用便携式工具测试光纤快速连接器的测试要点测试光纤的制备-优质的光纤切割质量是测试成功的关键因素 !
1.使用进口的或优质的光纤剥线钳开剥涂覆层,清洁裸光纤时要用手指指腹微微用力,检查光纤是否受到损伤。
2.一般每测试 10只光纤连接器需要重新制备光纤, 每次测试需检查光纤是否受到损伤。
3.尽量剪开皮线光缆的保护层 , 而不是用皮缆开剥钳,减少对光纤的损伤。
使用皮线开剥钳,需要把光纤向四个方向弯曲 60度,检查光纤是否完好。
目前很多皮线开剥钳质量一般,容易损伤光纤,需特别强调强调。
4.使用进口光纤切割刀,如住友的 FC-6S 等 , 做好压光纤面和切割面的清洁, 保证优良的切割质量。
优良的切割端面是平齐的,端面倾斜角度小于 0.5°,没有毛刺。
劣质的切割端面,端面倾斜角度大,有毛刺。
有毛刺的光纤插入光纤快速连接器后, 可能出现断纤、光纤对接间隙大等等问题, 对产品的插回损指标都会造成影响。
测试注意事项:
5.端面清洁先用无尘纸沾酒精清洁,再用干的无尘纸吸干。
6.现场使用光源和光功率计组合进行测试,需准备光纤跳线接光源,要求端头的插损在 0.1dB 以下。
测试法兰需要选用优质法兰, 普通 1-2元的法兰质量低下, 测试几十次或上百次, 参数就可能劣化。
使用皮线跳线做测试光缆, 制备光纤连接待测光纤快速连接器。
要求皮线跳线端头的插损在 0.1dB 以下,接光功率计。
7.用专用棉签定期清洁和测试光纤连接器接触的法兰的陶瓷套筒, 使用无尘纸、光纤跳线的陶瓷插芯端面。
当怀疑法兰、光纤跳线指标异常时, 可通过更换法兰、光纤跳线进行比较分析。
一般光纤跳线、法兰允许的插拔次数为 500次, 需及时更换受损的光纤跳线、法兰。
8.测试指标出现异常时,要注意光纤微弯是否在规定范围,检查光纤是否断纤或连接器是否存在断纤。
9.端面沾污情况影响测试参数,需要准备端面检测仪,在指标异常时检查端面的清洁质量。
测试数据异常分析及处理 :
1.指标在 0.3-0.5dB, 清洁端面 , 重新测试。
2.指标在 0.5dB 以上 , 清洁端面 , 重新制备测试光纤 , 重新测试。
