PADS_快捷键操作以及意义-fpc
PADS快捷键实用版
UM：将设计单位设置为mils；UMM：将设计单位设置为毫米UI：将设计单位设置为英寸D+O：设置通孔显示模式P+O：设置铜只显示外框形式L：改变层（如改为第二层，为L2）Q：测量，从当前位置开始测量W：改变线宽G：设置栅格S：对找元件管脚或元件S（n）(n) 寻找绝对坐标点AA任意角，AD斜角，AO直角：改变走线角度UN：取消当前操作RE：重复多次操作打开:DRP,关闭：DRO，忽略设计规则：DRI：设计规则检查E：以无过孔形式暂停走线PL(n)(n)：锁定当前操作层对VA ：自动过孔选择，选择当前过孔使用模式VP：埋孔或盲孔VT：通孔模式CTRL+E：移动CTRL+F：翻转CTRL+I：任意角度翻转CTRL+H：高亮CTRL+Q：查询与修改CTRL+R：45度翻转F2：增加走线F4：锁定层对F6：选择网络F5：选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置（Global Settings）C 补充格式，在内层负片设计时用来显示Plane层的焊盘及Thermal。
使用方法是：在键盘上输入C显示，再次输入C可去除显示。
//打开或关闭设计画面的互补显示模式。
D 打开或关闭当前层显示，使用方法是：从键盘上输入D来切换。
建议设计时用D将Display Current Layer Last = ON的状态下。
DO 打开或关闭过孔显示模式。
I 数据库完整性测试，设计过程中发现系统异常时，可试着敲此键。
L<n> 改变高亮层为第n层。
“n”可以是层编号或层名，例如“L 2”或“L Top”N<s> 用来让NET高亮显示，“s”为要显示的信号名。
可以堆栈方式逐个显示信号，例如“N GND”无模式命令高亮显示整个“GND”网络N- 以高亮操作相反的顺序取消高亮。
N 取消所有的高亮显示信号。
O<r> 将焊盘和走线以其外框形式显示；PO 铺铜在显示其外框和铺满之间切换；Q 打开快速测量器，主意精确测量时将状态框（ctrl+alt+s）中的Snaps to the design grid取消。
PADS快捷键
一、POWERPCBCtrl+A：选择全部Ctrl+B：以边框为界显示当前设计Ctrl+C：拷贝Ctrl+D：刷新SS:查找元件PO：显示铺铜轮廓＠CAMDOCS：生成GERBER文件（方便打印）。
Ctrl+E：移动Ctrl+F：翻转Ctrl+G：建立结Ctrl+H：高亮Ctrl+I：以任意角度旋转Ctrl+J：在布线模式下使鼠标十字光标中心呈环形Ctrl+K：创建Ctrl+L：对齐元件Ctrl+M：长度最短化Ctrl+N：建立新元件Ctrl+O：打开文件Ctrl+P：没有使用Ctrl+Q：查询与修改Ctrl+R：以45度角为单位旋转Ctrl+S：保存Ctrl+T：没有使用Ctrl+U：取消高亮Ctrl+V：粘贴Ctrl+W：以ZOOM模式查看Ctrl+X：剪切Ctrl+Y：扩展Ctrl+Z：取消操作Ctrl+Alt+C：显示颜色设置窗口Ctrl+Alt+D：打开Ptefernce下的Design选项卡Ctrl+Alt+E：显示整个设计Ctrl+Alt+F：打开过滤器Ctrl+Alt+G：打开Ptefernce下的Global选项卡Ctrl+Alt+J：增加跳线Ctrl+Alt+M：打开或关闭主菜单Ctrl+Alt+N：查找网络Ctrl+Alt+P：查看前一设计画面Ctrl+Alt+S：打开或者关闭状态窗口Ctrl+Alt+Z：测量Ctrl+Shift+P：打开记录提示窗口Backspace按键：删除刚刚添加的布线拐角Ecs按键：退出当前操作模式M按键：相当于单击鼠标石键Spacebar按键：相当于单击鼠标左键Tab按键：循环捕捉单击左键选中一个图形(如果是两个图形交叠的话，单击左键选中其中一个图形，在单击选中另一个图形)用左键框选，选中一片图形，某个图形要被完全包围才会被选中。
中键单击调出常用菜单命令(很少用，要点两下，麻烦。
我们有快捷键的嘛)右键点击拖放用来放大。
放大后经常配合F键使用，恢复到全部显示。
pads layout 快捷键大全
常用的29种快捷键：1.设置通孔显示模式：D+O；2.设置铜只显示外框形式：P+O；3.改变当前层：L（如改当前层为第二层，为L2）；4.测量：从当前位置开始测量：Q；5.改变线宽：W；6.设置栅格：G；7.对找元件管脚或元件：S；8.寻找绝对坐标点：S（n）(n)；9.改变走线角度：AA任意角，AD斜角，AO直角；10.取消当前操作：UN，如UN(1)为取消前一个操作；11.重复多次操作：RE；12.设计规则检查：打开: DRP,关闭：DRO，忽略设计规则：DRI；13.以无过孔形式暂停走线：E；14.锁定当前操作层对：PL(n)(n)；15.选择当前过孔使用模式；16.自动过孔选择：VA；17.埋孔或盲孔：VP；18.通孔模式：VT；19.保存：CTRL+S；20.打开：CTRL+O；21.新建：CTRL+N；22.选择全部：CTRL+A；23.全屏显示：CTRL+W；24.移动：CTRL+E；25.翻转：CTRL+F；26.任意角度翻转：CTRL+I；27.高亮：CTRL+H；28.查询与修改：CTRL+Q；29.显示管脚：PN快捷键与无模命令D+O：设置通孔显示模式P+O：设置铜只显示外框形式L：改变当前层（如改当前层为第二层，为L2）Q：测量，从当前位置开始测量W：改变线宽G：设置栅格S：对找元件管脚或元件S（n）(n) 寻找绝对坐标点AA任意角，AD斜角，AO直角：改变走线角度UN：取消当前操作RE：重复多次操作打开RP,关闭：DRO，忽略设计规则：DRI：设计规则检查E：以无过孔形式暂停走线PL(n)(n)：锁定当前操作层对VA ：自动过孔选择，选择当前过孔使用模式VP：埋孔或盲孔VT：通孔模式CTRL+W：全屏显示CTRL+E：移动CTRL+F：翻转CTRL+I：任意角度翻转CTRL+H：高亮CTRL+Q：查询与修改CTRL+R：45度翻转F2：增加走线F4：锁定层对F6：选择网络F5：选择管脚对PowerPCB5.0.1中的无模命令1. 全局设置（Global Settings）C 补充格式，在内层负片设计时用来显示Plane层的焊盘及Thermal。
PADS快捷键

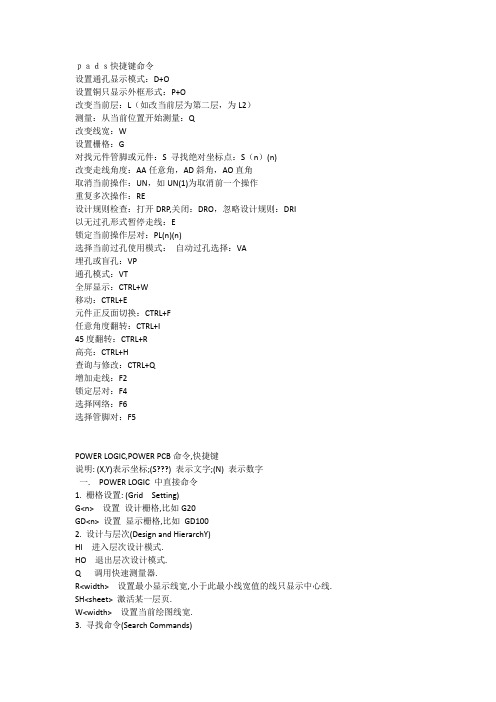

ｐａｄｓ快捷键命令设置通孔显示模式：D+O设置铜只显示外框形式：P+O改变当前层：L（如改当前层为第二层，为L2）测量：从当前位置开始测量：Q改变线宽：W设置栅格：G对找元件管脚或元件：S 寻找绝对坐标点：S（n）(n)改变走线角度：AA任意角，AD斜角，AO直角取消当前操作：UN，如UN(1)为取消前一个操作重复多次操作：RE设计规则检查：打开DRP,关闭：DRO，忽略设计规则：DRI以无过孔形式暂停走线：E锁定当前操作层对：PL(n)(n)选择当前过孔使用模式：自动过孔选择：VA埋孔或盲孔：VP通孔模式：VT全屏显示：CTRL+W移动：CTRL+E元件正反面切换：CTRL+F任意角度翻转：CTRL+I45度翻转：CTRL+R高亮：CTRL+H查询与修改：CTRL+Q增加走线：F2锁定层对：F4选择网络：F6选择管脚对：F5POWER LOGIC,POWER PCB命令,快捷键说明: (X,Y)表示坐标;(S???) 表示文字;(N) 表示数字一. POWER LOGIC 中直接命令1. 栅格设置: (Grid Setting)G<n> 设置设计栅格,比如G20GD<n> 设置显示栅格,比如GD1002. 设计与层次(Design and HierarchY)HI 进入层次设计模式.HO 退出层次设计模式.Q 调用快速测量器.R<width> 设置最小显示线宽,小于此最小线宽值的线只显示中心线. SH<sheet> 激活某一层页.W<width> 设置当前绘图线宽.3. 寻找命令(Search Commands)S<string> 寻找某对像(组件脚,组件,网络等),比如SUI.S<n><n> 寻找某一绝对坐标点,比如S1000 1500SR<n><n> 寻找某一相对坐标点,比如S2500 2500SRX<n> 寻找当前点X轴方向上某一相对坐标点,比如SRX3000 SRY<n> 寻找当前点Y轴方向上某一相对坐标点,比如SRX1000 SX<n> 移动到当前点X轴方向上某一绝对坐标点,比如SX1300 SY<n> 移动到当前点Y轴方向上某一绝对坐标点,比如SX1300 4. 角度(Angles)AA 转换到任意角度模式.AD 转换到斜角度模式.AO 转换到直角度模式.5. 编辑(Editing)Un 取消当前操作Re 重作6. 绘制对象选择(Drafting Objects)HC 转换到绘制饼图形模式.HH 转换到绘制非封闭性图形模式.HP 转换到绘制多边形图形模式.HR 转换到绘制矩形图形模式.7. 替代MOUSE 单击(Mouse Click Substitutes)I 运行数据库完整测试.二. POWER LOGIC 中的快捷键1.控制快捷键(Control Key Shortcuts)Ctrl+B 整页查看.Ctrl+C 拷贝.Ctrl+D 刷新.Ctrl+E 移动选择的组.Ctrl+F 沿X轴旋转.Ctrl+N 建立新文件.Ctrl+O 打开一个文件.Ctrl+P 打印.Ctrl+Q 查询与修改.Ctrl+R 旋转选择.Ctrl+S 存档.Ctrl+V 粘贴.Ctrl+W zoom放大模式查看.Ctrl+X 剪切.Ctrl+Alt+C 显示颜色设置.Ctrl+Alt+E 设计整体显示.Ctrl+Alt+G 优先参数设置.Ctrl+Alt+M 关闭和显示主菜单.Ctrl+Alt+P 查看前一设计画面.Ctrl+Alt+S 关闭和显示状态对话框.Ctrl+Tab 循环转换选择逻辑门封装.Ctrl+PageDown 打开快速测量器,从当前位置开始测量.Shift+Ctrl+D 当块移动时进行快调整.Shift+Ctrl+F 沿Y轴旋转.Shift+Ctrl+P 记录提示对话框中的开关.2. 功能快捷键(Function Key Shortcuts)F1 激活在线帮助.F2 增加连接.F8 打开或关闭.Alt+Space 当在联机时增加页间连接符.Shift+Space 当在联机时增加电源接符.Ctrl+Space 当在联机时在联机末端增加接地接符.三. POWER PCB 中的直接命令1.总体设置(Global Settings)C 打开或关闭设计画面补充格式显示模式.D 打开或关闭当前层拥有最高优先显示权.DO 打开或关闭通孔(Via)显示模式.ET 设置暂停走线时以测试点为结束方式.I 进行数据库完整测试.L<n> 如L12, 则当前层为第二层.N<s> 高亮某一网络,例如: NGND.O<r> 将焊盘和走线以其外框形式显示.PO 将灌铜只显示其外框.Q 打开快速测量器,以当前位置开始测量.QL 对电量网络,管脚对走线和某一选择范围进行快速测量其长度.R<n> 设置最小显示线宽,小于此值的线只显示其中心线,比如R8.RV 保持建立重复性使用电路模式.SPD 显示生成混合分割层的数据.SPI 显示热焊盘标示符号”X”在其热焊盘上.SPO 只显示混合分割层的外框.T 设置设计画面为透明显示模式.X 打开或关闭文字外框显示W<n> 改变线宽,比如W302. 栅格(Grids)G<xx> 过孔和设计栅格设置.GD<xx> 显示栅格设置.GP 打开或关闭极性栅格.GP r a 移动到一个指定的极坐标点.GPR r 在角度a一定条件下,移动到一个指定的径向半径为r 的点. GPA a 在径向半径为r一定的条件下,按指定的角度a 移动.GPRA da 在径向半径为r一定的条件下,按当前的角度da 进行移动. SRY<n> 保持当前X坐标不变,寻找一个相对Y坐标点.SS<s> 寻找或选择某一个或某一类组件.因为此命令支持通配符”* ”. SX<n> 保持当前Y坐标不变,移动到一个指定的绝对坐标X点.SY<n> 保持当前X坐标不变,移动到一个指定的绝对坐标Y点.4. 角度(Angles)AA 转换到任意角度模式.AD 转换到斜角度模式.AO 转换到直角度模式.5. 取消(Undo)UN［<n>］可取消多次的操作,因为n是可变的.RE［<n>］重复多次操作. 因为n是可变的.6.设计规则检查DRC (Design Rules Checking)DRP 禁止违背设计规则.DRW 违背警告模式.DRI 忽略设计规则.DRO 完全关闭设计规则.7. 走线(Routing)E 以无过孔结束暂停走线.LD 使当前层走线为垂直或水平方向.PL<n><n> 锁定当前操作层对.SH 打开或关闭推挤模式.V<name> 选择当前使用过孔(Via)类型.VA 自动过孔选择.VP 使用埋孔或盲孔式过孔.VT 使用通孔式过孔.T 使用透明模式8. 绘制对像(Drafting Objects)HC 转换到绘制饼图形模式.HH 转换到绘制非封闭性图形模式.HP 转换到绘制多边形图形模式.HR 转换到绘制矩形图形模式.9. 替代MOUSE 单击(Mouse Click Substitutes)M 激活当前功能模式下的弹出菜单,相当于单击MOUSE右键. Spacebar 相当于在当前十字光标位置单击MOUSE 左键,比如增加走线拐Ctrl+A 选择全部.Ctrl+B 以板框为界整体显示当前设计.Ctrl+C 拷贝.Ctrl+D 刷新.Ctrl+E 移动.Ctrl+F 翻转.Ctrl+G 建立结合.Ctrl+H 高亮.Ctrl+I 任意角度旋转.Ctrl+J 在布线模式下使MOUSE 十字光标中心呈环形.Ctrl+K 建立组.Ctrl+L 排列组件.Ctrl+M 长度最短化.Ctrl+N 建立新文件.Ctrl+O 打开文件.Ctrl+P 没有在使用中.Ctrl+Q 查询与修改.Ctrl+S 保存.Ctrl+T 不再使用中.Ctrl+U 取消高亮.Ctrl+V 粘贴.Ctrl+W 以zoom放大模式查看.Ctrl+X 剪切.Ctrl+Y 扩展.Ctrl+Z 取消操作.Ctrl+Alt+C 显示颜色设置.Ctrl+Alt+D 打开Setup/Preference下的Design设置对话框.Ctrl+Alt+E 显示整个设置.Ctrl+Alt+F 过滤选择.Ctrl+Alt+G 打开Setup/Preference下的Global设置对话框.Ctrl+Alt+J 增加跳线.Ctrl+Alt+M 打开或关闭主菜单.Ctrl+Alt+N 设置网络查找.Ctrl+Alt+P 查看前一设计画面.F3 动态走线模式.F4 锁定层对F5 选择管对脚.F6 选择网络.F7 选择半自动走线.F8 打开或关闭MOUSE移动压缩.F9 锁定绝对与相对协调.F10 结束记录.3.其它快捷键(Other Key Shortcuts)Back space 在联机时每按一次Back space键就可以删除当前的一个拐角. ESC 按ESC键退出当前操作模式.M 按一次M键,相当于按MOUSE 右键.Space 按键盘Space (空格键)相当于MOUSE 左键.Tab 循环捕捉PADS2007无模命令与快捷键—最全，最强！！！1．PADS2007无模命令与快捷键D+O：设置通孔显示模式P+O：设置铜只显示外框形式L：改变当前层（如改当前层为第二层，为L2）Q：测量，从当前位置开始测量W：改变线宽G：设置栅格S：对找元件管脚或元件S（n）(n) 寻找绝对坐标点AA任意角，AD斜角，AO直角：改变走线角度UN：取消当前操作RE：重复多次操作E：以无过孔形式暂停走线PL(n)(n)：锁定当前操作层对VA ：自动过孔选择，选择当前过孔使用模式VP：埋孔或盲孔VT：通孔模式CTRL+W：全屏显示CTRL+E：移动CTRL+F：翻转CTRL+I：任意角度翻转CTRL+H：高亮CTRL+Q：查询与修改CTRL+R：45度翻转F2：增加走线F4：锁定层对F6：选择网络F5：选择管脚对２．PowerPCB5.0.1中的无模命令栅格（ｇｉｒｄ）GD<x>{<Y>} 显示栅格设置。
PADS常用快捷键
PADS常用设置无模式命令:AA：任意角走线AO：正交走线AD：对角线走线以上三个也可以通过preference中design页line/trace angle项进行设置C：反显显示背景，可用于查看负片的铺铜情况D：开关当前层显示DO：用于开关选择是否显示drill孔DRP：DRC preventDRW：DRC warnDRI：Ignore clearanceDRO：DRC off上面四个操作的设置在preference/design页,online-DRC项中设置E：这个也是刚留意的，使用一个可使End Via Mode的设置向下跳一项，即按end no via/end via/end testpoint这三个设置循环跳F：不知道有什么用G ：同时设置design grid和via grid的移动大小GR ：设置design gridGV ：设置via gridGD ：设置display grid网格显示大小GP：开关极坐标显示HC：画2D line的画圆模式HH：画2D line的画任意不封闭线段模式HP：画任意封闭外型模式HR：画长方形模式L ：层切换N ：高亮显示指定网络名；不加网络名，只敲N则取消所有高亮显示O：切换显示实心线／线外框轮廓,只显示外轮廓感觉挺酷,但好像没什么用PL <n><n>：设置层对PO:顶/底层灌/去铜模式SPO：去除内层铜模式（不包括顶/底层）Q：长度测量，这个应该是布局的时候常用吧QL：这个刚知道用法的，首先选定一些网络或一些管脚对，使用这个命令来统计这些对象的长度，它会跳出一个文本窗，它是分层统计的，会列出没个网络在各个层的走线长度。
R ：设置实显宽度的最小尺寸，小于最小尺寸统一以一细线代，大于则显示实际宽度RE：取消上一次的撤消操作S：可查找器件或坐标（确认后光标会走到元件原点位）SS：查找并高亮显示对象SH：推挤方式的开关切换S（n）(n):查找座标即（X）（Y）T：透明显示，这一模块可以看清不同层重叠的线以不同颜色显示，但这种模块也有一个不足之足就是选定一个对象后（对象高亮），不能通过鼠标点取别处而取消其高亮，而是需要刷新。
3.PADS基本查看使用-维修培训
一、原理图操作（PADS Logic ）1.浏览基本操作放大，缩小：按住ctrl键，滚动鼠标滚轮（上滚是放大，下滚是缩小）上下移动视图：滚动鼠标滚轮（上滚是上移，下滚是下移）左右移动视图：按住shift键，滚动鼠标滚轮（上滚是左移，下滚是右移）3.翻页浏览原理图是分模块设计的，不同模块放在不同页面绘制，查看不同模块电路需要选择不同的页面。
二、PCB操作（PADS LAYOUT ）1.浏览基本操作同原理图的操作2.查找pcb位号，比原理图多了一个S。
3.关闭敷铜显示输入PO4.选择过滤器在PCB板框外或空白处，鼠标右键，弹出如下选择过滤器菜单：其中常用的：选择任意：select anything；选择器件select components ；选择线路网络select net；选择线路select traces 。
然后就可以去用鼠标左键去点击相应的器件线路等5.选择显示层：如下框，鼠标点击可以选择不同层进行显示。
如图4层板：其中TOP 是顶层，GND是地层，VCC是电源层，bottom是底层。
2层板只有顶层和底层。
6.颜色管理器：设置层的显示颜色(Layer Colors)显示颜色(Display Colors)对话框指定或改变层的显示颜色，以及说明哪些项目可见或不可见。
设置屏幕背景的颜色、板框以及在设计中其它内容的颜色。
其中左列，勾选可以选择显示和不显示相关层其中行中可以选择显示和不显示pads焊盘、traces线路、vias过孔，copper铜皮、ref.des位号、pin num 管脚号、arrribute器件值等指定其它项目的颜色1. 为了隐藏某个目标，将它们设置与背景相同的颜色即可；但是它们还是存在的，只是你不能看到它们。
保存指定的颜色PADS Layout 允许你保存所指定的颜色，以便它们能够给其它设计使用。
一旦你在显示颜色Display Colors Setup 对话框中完成了为各个项目指定显示颜色，它们将保存这些设置。
PADS规则设置和快捷键
一.PADS LAYOUT的使用 的使用
一.PADS பைடு நூலகம்AYOUT的使用 的使用
常用快捷键
Ctrl+A Ctrl+B Ctrl+C Ctrl+D Ctrl+E Ctrl+F Ctrl+G Ctrl+I Ctrl+K Ctrl+L Ctrl+M Ctrl+Q Ctrl+R Ctrl+S Ctrl+V Ctrl+X Ctrl+Y Ctrl+Z Ctrl+Alt+C Ctrl+Alt+D 置窗口 Ctrl+Alt+G 置窗口 Ctrl+Alt+J 选择全部 以板框为界整体显示当前设计 复制 刷新 移动 翻转 建立结合 任意角度旋转 建立组 排列元件 长度最短化 查询与修改 以45°角为单位旋转 ° 存盘 粘贴 剪切 扩展 取消操作 显示颜色设置 打开Setup/Preference下的 下的Design设 打开 下的 设 打开Setup/Preference下的 下的Global 设 打开 下的 增加跳线 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 打开在线帮助 增加走线 动态走线模式 锁定层对 选择管肢对 选择网络 选择半自动走线 打开或关闭鼠标移动压缩 锁定绝对与相对协调 结束记录
无摸式命令分10个类型： 无摸式命令分 个类型：共70个 个类型 个 以下是常见的无摸式命令： 以下是常见的无摸式命令： 一：栅格设定 G：设计栅格设定 ： GD：显示栅格设定 ： GR：设计各自设定 ： 二：查找设定 S*：查找元件和管脚 ： S* *：查找绝对坐标 ： SR* *：查找相对坐标 ： SS：查找并选种标示符号的的元 ： 件 **代表要查找的参数 代表要查找的参数 三：角度设定 AA：转换到任意角度模式 ： AD：转换到对角模式 ： AO：转换到直角模式 ： 四：设计规则检查设定 DRP： 禁止违背设计规则 ： DRW： 违背设计规则时，给出 ： 违背设计规则时， 警告 DRI：忽略安全间距检查 ： DRO：关闭设计规则检查模式 ： 五：层设定 L*：选择当前要操作的层 ： 六 Q：测量实际距离 ：
pads常用快捷键
设置通孔显示模式：D+O设置铜只显示外框形式：P+O改变当前层：L（如改当前层为第二层，为L2）测量：从当前位置开始测量：Q改变线宽：W设置栅格：G对找元件管脚或元件：S寻找绝对坐标点：S（n）(n)改变走线角度：AA任意角，AD斜角，AO直角取消当前操作：UN，如UN(1)为取消前一个操作重复多次操作：RE设计规则检查：打开: DRP,关闭：DRO，忽略设计规则：DRI，以无过孔形式暂停走线：E锁定当前操作层对：PL(n)(n)选择当前过孔使用模式：自动过孔选择：V A埋孔或盲孔：VP通孔模式：VT保存：CTRL+S打开：CTRL+O新建：CTRL+N选择全部：CTRL+A全屏显示：CTRL+W移动：CTRL+E翻转：CTRL+F任意角度翻转：CTRL+I高亮：CTRL+H查询与修改：CTRL+Q45度翻转：CTRL+R增加走线：F2锁定层对：F4选择网络：F6选择管脚对：F5设置通孔显示模式：D+O设置铜只显示外框形式：P+O改变当前层：L（如改当前层为第二层，为L2）测量：从当前位置开始测量：Q改变线宽：W设置栅格：G对找元件管脚或元件：S寻找绝对坐标点：S（n）(n)改变走线角度：AA任意角，AD斜角，AO直角取消当前操作：UN，如UN(1)为取消前一个操作重复多次操作：RE设计规则检查：打开: DRP,关闭：DRO，忽略设计规则：DRI，以无过孔形式暂停走线：E锁定当前操作层对：PL(n)(n)选择当前过孔使用模式：自动过孔选择：V A埋孔或盲孔：VP通孔模式：VT保存：CTRL+S打开：CTRL+O新建：CTRL+N选择全部：CTRL+A全屏显示：CTRL+W移动：CTRL+E翻转：CTRL+F任意角度翻转：CTRL+I 高亮：CTRL+H查询与修改：CTRL+Q 45度翻转：CTRL+R增加走线：F2锁定层对：F4选择网络：F6选择管脚对：F5。
PADS快捷键--自己整理
一、栅格设定
G：设计栅格设定
GD：显示栅格设定
GR：设计各自设定
二、查找元件
S*：查找元件和管脚
S**：查找绝对坐标
SR*：查找相对坐标
SS：查找并选种标示符号的元件
**代表要查找的参数
三、角度设定
AA:转换到任意角度模式
AD：转换到对角模式
AO：转换到直角模式
四、设计规则检查设定
DRP:禁止违背设计规则
DRW：违背设计规则时，给出警告DRI：忽略安全间距检查
DRO：关闭设计规则检查模式
五、层设定
L*：选择当前要操作的层
六、距离测量
Q：测量实际距离
七、常用快捷键汇总
Ctrl+A：选择全部
Ctrl+B：以板框为界整体显示当前设计Ctrl+C：复制。
PADS软件中常用的快捷键和命令操作方法解析
PADS软件中常用的快捷键和命令操作方法解析
1.高亮选中一个网络，输入无模命令QL可快速测量此网络的总长度等基本信息。
2.元件布局时的一些无模命令操作：
选中要对齐的元件，使用无模命令ctrl+L可打开对齐方式界面；
查找元件的一些无模命令：s（n）查找元件或引脚；如s u1或s u1.1；
s（x y）查找一个绝对坐标点，如s 100 20；
sr（x y）查找一个相对坐标点，如sr 20 30；
srx（n）保持当前y坐标不变，查找一个相对于x坐标点，如srx 300；
sry（n）保持当前x坐标不变，查找一个下对于y坐标点，如sry -300；
ss（u）查找并选中一个或一类元件，此命令支持通配符“*”；注意无模命令中的空格，如ss u1和s su1是不同的；
ss（u）* 可进行批处理选择
使用方法如下：输入无模命令ss c* 可选中所有以c开头的元件。
注：c是输入检索的开头字符；
sx （n）保持当前y坐标不变，移动到一个制定的坐标x点上，如：sx 200；即移动到x 轴上的200坐标点上；
sy（n）保持当前x坐标不变，移动到一个制定的坐标y点上，如：sy 300；即可移动到y 轴上的300坐标点上；
xp 以像素而非线宽的方式来检索和选择配线。
允许用户对那些拐角处的宽度小于线宽时进行调整。
3.与鼠标动作相关的命令：
m键与鼠标右键具有相同功能，打开当前状态下的快捷命令菜单；
spacebar 空格键与鼠标左键有相同功能。
可用来对当前光标处的元素进行选择、完成、追加拐角等操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LAYOUT Ctrl+A 全选 跟logic一样 Ctrl+B 显示全板视图，跟logic类似，这里视图边为板的边框 Ctrl+C copy Ctrl+D redraw 刷新 Ctrl+E move Ctrl+F 用于改变元件的安装面，白一点说就是将顶层的元件放到底面，或进行相反的操作
Ctrl+H 使选定的对象（可以是一个范围）以高亮显示，取消这种状态可以单击一次对像或再选定一次即可
Ctrl+I 元件的任意角度旋转，好像是说不大建议这样做吧，说是会给生产时的机贴带来麻烦，不过有时还真能加点艺术元素
Ctrl+J 这个好像有，但我没看见，反正是操作时有反应就是，（routing走线） Ctrl+K 这个还没搞懂平时有什么用 （ESC 取消操作） Ctrl+L 对齐，可以是对元件对齐，也可以是标号对齐操作，这个可是布局必不可少的，如果你想好看
Ctrl+M length minimization 平时没用过 Ctrl+N new Ctrl+O open Ctrl+P 不是print，很像没用 Ctrl+Q query/modify 查询对像的属性，这个很有用啊 Ctrl+R rotate 90 元件旋转90度 Ctrl+S save 保存 Ctrl+T 应该是用于teardrop操作的，但不知道怎么用啊 Ctrl+U 取消高亮，不过跟前面提的重选定方法，这个好像反而复杂点 Ctrl+V paste Ctrl+W zoom Ctrl+X cut Ctrl+Alt+Y stretch 用来拉线，这个是调整走线时几乎必用的 Ctrl+Z undo 返回操作 ============================================================ tab cycle 循环选择，多个重叠对像的循环选择 F2 route 走线 F3 dynamic route 动态走线，不过需要打drp(DRC prevent)前提下才能用 F5 select pin pair 选择管脚对 操作：选择管脚对的一部分（鼠线，管脚，走线），按F5，
F6 select net 选择网络 操作类F5 Ctrl+Alt+G：preference设置窗口 Ctrl+Alt+F：Filter 过滤器窗口 Ctrl+Alt+N：网络配色显示窗口 Ctrl+Alt+S：状态窗口 Ctrl+Alt+J：增加跳线，我们对于布单面板的哥们比较有用点，走不通就跳 Ctrl+Alt+C：颜色设置窗口 PADS手记(二): 无模式命令: AA：任意角走线 AO：正交走线 AD：对角线走线 以上三个也可以通过preference中design页line/trace angle项进行设置
C： 反显显示背景，可用于查看负片的铺铜情况 D：开关当前层显示 DO：用于开关选择是否显示drill孔 DRP：DRC prevent DRW：DRC warn DRI：Ignore clearance DRO：DRC off 上面四个操作的设置在preference/design页,online-DRC项中设置
E：这个也是刚留意的，使用一个可使End Via Mode的设置向下跳一项， 即按end no via/end via/end testpoint这三个设置循环跳
F：不知道有什么用 G ：同时设置design grid和via grid GR ：设置design grid GV ：设置via grid GD ：设置display grid GP：开关极坐标显示 HC：画2D line的画圆模式 HH：画2D line的画不封闭线段模式 HP：画多义线模式 HR：画长方形模式 L ：层切换 N ：高亮显示指定网络名；不加网络名，只敲N则取消所有高亮显示 O：切换显示实心线／线外框轮廓,只显示外轮廓感觉挺酷,但好像没什么用 PL ：设置层对 Q：长度测量，这个应该是布局的时候常用吧 QL：这个刚知道用法的，首先选定一些网络或一些管脚对，使用这个命令来统计这些对象的长度，它会跳出一个文本窗，它是分层统计的，会列出没个网络在各个层的走线长度。
R ：设置实显宽度的最小尺寸，小于最小尺寸统一以一细线代，大于则显示实际宽度
RE： 取消上一次的撤消操作 S：可查找器件或坐标 SS：查找并高亮显示对象 SH：推挤方式的开关切换 T：透明显示，这一模块可以看清不同层重叠的线以不同颜色显示，但这种模块也有一个不足之足就是选定一个对象后（对象高亮），不能通过鼠标点取别处而取消其高亮，而是需要刷新。
UN：undo撤消操作 V：过孔操作 W：改变线宽 X：切换是否显示文本的外框，不包括元件标号 上面看得不爽就看这个吧，人家的文档能力比我强 PADS logic的一个BUG 发表于 2007/11/23 0:36:01 在PADS2005中,有时会出现无法跨文档copy选定的对象,具体情况如下,用logic打开两个原理图设计图,copy其中一个设计图A中的电路模块(Ctrl+C)到剪贴板中,然后在另一个设计图B中进行粘贴,出现无法粘贴的情况(粘贴不出东东),
上面这种情况解决方法: 在设计图B中任选定一个对象,进行复制操作....当然不用实际完成操作,在复制对象粘住鼠标即可.....按ESC取消....
进行完上面在设计图B中的操作后,就可以从设计图A中copy电路模块到设计图B了
1. PADS logic快捷操作: F2 ------- add connection 连接线 M ------- popmenu 弹出右键菜单 Ctrl+A ------- select All 全选 Ctrl+B ------- sheet 切换到整线sheet可以的视图状态 Ctrl+C ------- copy 复制选定对象(可以是多选或选一范围): 也可以在按住Ctrl同时拖动选定对象进行该操作
Ctrl+D ------- redraw 刷新 Ctrl+E ------- move 移动选定对象(可以是多选或选一范围): 也可以直接拖动
Ctrl+F ------- X mirror X轴镜向操作(对象需处于拖动状态) Ctrl+N ------- new 新建设计 Ctrl+O ------- open 打开设计 Ctrl+P ------- print 打印 Ctrl+Q ------- query/modify 查询选定（单个）对象的属性(part, net等): 也可以通过双击对象进行 该操作
Ctrl+R ------- rotate 90 对单个对象进行旋转90度操作(对象需处于拖动状态)
Ctrl+S ------- save 保存 Ctrl+V ------- paste 粘贴 Ctrl+W ------- zoom 切换到放大镜操作状态：单击左键放大视图，单击右键缩小
Ctrl+X ------- cut 剪切 Ctrl+Alt+C ------- display color 展出颜色设置窗口 Ctrl+Shift+F ------- Y mirror Y轴镜向操作(对象需处于拖动状态) Ctrl+Alt+G ------- preference 设置窗口 Ctrl+Alt+S ------- 调出状态窗口 Ctrl+Alt+F ------- 过滤器窗口 Ctrl+Shift+O ------- 打开pads layout link窗口
无模式命令： s -------- search 查找对像或坐标 q -------- measure 测量长度 un -------- undo 撤消上一次操作 re -------- redo 恢复上一次撤消
FPC 1·做FPC时，如何确定器件放置问题： 首先看结构给的2D图，2D图上清楚的表示出器件放置位置，只要确定器件和2D图相对应就不会产生错误，如果确定2D图1为正面，那么放置在此面上的器件就放置在TOP层，其余器件就放置在BOT层，若确定2D图1为反面，则放置在此面上的器件就放置在BOT层，其余的放置在TOP层。 结果默认TOP层为正面，BOT层为反面，只要记住：正面的为TOP层，器件放在TOP层；反面为BOT层，器件放在BOT层，就不会做错了。
2·焊盘长度：走线面长度为1.8mm，不走线面为1.5mm？ 理解：若BOT面为走线面， 则在设置焊盘封装的时候设置： TOP（Mounted side）面焊盘长度为1.5mm BOT（Opposite side）面焊盘长度为1.8mm 中间层（Inner Layers）设置为0 同时还要设置TOP/BOT面的offset的值为0.15、-0.15，看情况而定
3·焊盘露铜：双面露铜 理解：就是双面焊盘，走线时焊盘上面要打过孔，尺寸一般比焊盘宽度小一点（若焊盘宽度为0.5mm，则过孔设置为0.45/0.25mm），打孔时要打成S形，放置断裂。
4·FPC中若没有贴片的器件，那么就可以不用出生产文件，只出一份CAM就可以了。也就是说只有一些焊接式的器件，或者按键之类的就可以不用出生产文件，因为这些都是非贴片器件。
