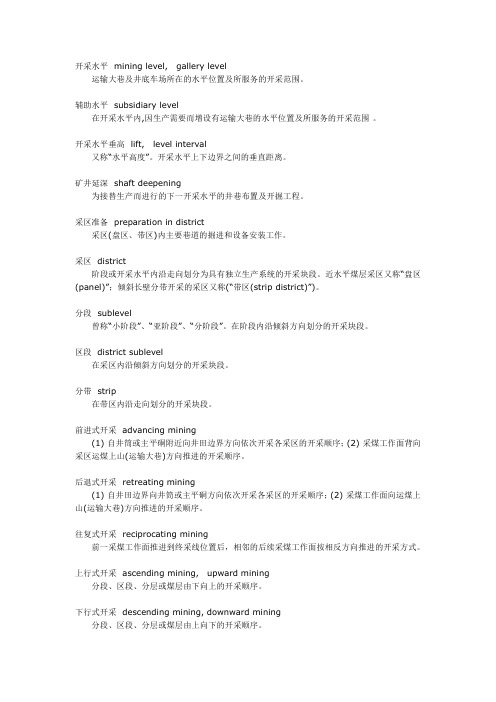

开采水平 mining level,gallery level运输大巷及井底车场所在的水平位置及所服务的开采范围。
辅助水平 subsidiary level在开采水平内,因生产需要而增设有运输大巷的水平位置及所服务的开采范围。
开采水平垂高 lift,level interval又称“水平高度”。
开采水平上下边界之间的垂直距离。
矿井延深 shaft deepening为接替生产而进行的下一开采水平的井巷布置及开掘工程。
采区准备 preparation in district采区(盘区、带区)内主要巷道的掘进和设备安装工作。
采区 district阶段或开采水平内沿走向划分为具有独立生产系统的开采块段。
近水平煤层采区又称“盘区(panel)”；倾斜长壁分带开采的采区又称(“带区(strip district)”)。
分段 sublevel曾称“小阶段”、“亚阶段”、“分阶段”。
在阶段内沿倾斜方向划分的开采块段。
区段 district sublevel在采区内沿倾斜方向划分的开采块段。
分带 strip在带区内沿走向划分的开采块段。
前进式开采 advancing mining(1) 自井筒或主平硐附近向井田边界方向依次开采各采区的开采顺序；(2) 采煤工作面背向采区运煤上山(运输大巷)方向推进的开采顺序。
后退式开采 retreating mining(1) 自井田边界向井筒或主平硐方向依次开采各采区的开采顺序；(2) 采煤工作面向运煤上山(运输大巷)方向推进的开采顺序。
往复式开采 reciprocating mining前一采煤工作面推进到终采线位置后，相邻的后续采煤工作面按相反方向推进的开采方式。
上行式开采 ascending mining,upward mining分段、区段、分层或煤层由下向上的开采顺序。
下行式开采 descending mining, downward mining分段、区段、分层或煤层由上向下的开采顺序。
15102运输、回风顺槽简介
15102运输顺槽简介
15102运输顺槽服务于15102工作面回采，用于运煤、运料、进风及行人，是15102工作面的回采巷道，设计长度2277m，该巷道位于一采区，其东部为集中回风大巷，西部为庄头正断层，南部为实体煤，北部为15101工作面（已回采）。
对应地表位于松花沟以东，吴皮沟以南，松林沟以西，南宫山以北。
盖山厚度240-273m，平均厚度256m。
15102运输顺槽断面形状呈矩形，宽5.0m，高4.0m，断面积20㎡，采用锚杆、锚索、钢筋网（塑料网）联合支护。
该巷采用EBZ-160型综掘机截割落煤进行施工，开掘后的煤由综掘机装载部自行装运。
施工方法：采用综掘机一次成巷的的方式进行施工。
通风方式：采用局部通风机压入式通风，巷道掘进最远送风距离为2277m。
15102回风顺槽简介
15102回风顺槽服务于15102工作面回采，用于运料、回风及行人，是15102工作面的回采巷道，设计长度2284m，该巷道位于一采区，其东部为集中回风大巷，西部为庄头正断层，南部为实体煤，北部为15101工作面（已回采）。
对应地表位于松花沟以东，吴皮沟以南，松林沟以西，南宫山以北。
盖山厚度240-273m，平均厚度256m。
15102回风顺槽断面形状呈矩形，宽5.0m，高4.0m，断面积20㎡，采用锚杆、锚索、钢筋网（塑料网）联合支护。
该巷采用EBZ-160型综掘机截割落煤进行施工，开掘后的煤由综掘机装载部自行装运。
施工方法：采用综掘机一次成巷的的方式进行施工。
通风方式：采用局部通风机压入式通风，巷道掘进最远送风距离为2284m。
采矿技术员知识题库
采煤基础知识1、什么叫井田开拓？答：在井田范围内，由地表进入煤层为开采水平服务所进行的井巷布置和开掘工程叫井田开拓。
2、什么叫煤田？答：在地质历史发展过程中，由含炭物质沉积而形成的大面积含煤地带。
3、煤层厚度的变化对开采技术的影响可分为哪几类？答：按煤层厚度可分为极薄煤层（<0.7M）、薄煤层（<1.3M）、中厚煤层（ 1.3 ~3.5M ）、厚煤层（> 3.5M ）、特厚煤层（>8~10M）。
4、煤层倾角的变化对开采技术的影响可分为哪几类？答：按煤层倾角可分为：近水平煤层、缓倾斜煤层、倾斜煤层、急倾斜煤层。
5、什么叫矿井生产系统？答：矿井生产系统是指在煤矿生产过程中为提升、运输、排水、通风、人员安全出入、材料设备的上下升降、矸石排运、供气、供电、供水等而形成的线路和设施的总称。
6、煤矿井下生产系统包括哪几部分？答：矿井生产系统分为：运煤系统、通风系统、运料排矸系统、排水系统、供电系统以及空压系统、灌浆系统、瓦斯抽排放系统等。
7、巷道的分类有几种？答：按巷道轴线和水平面的关系井下巷道可分为：垂直巷道、水平巷道、倾斜巷道。
按巷道的服务的对象和范围井下巷道可分为：开拓巷道、准备巷道、回采巷道。
8、什么叫开拓巷道？准备巷道？回采巷道？答：开拓巷道：为矿井或阶段服务的巷道。
准备巷道：为采区服务的巷道回采巷道：为区段服务的巷道9、什么叫阶段？什么叫开采水平？答：阶段―――沿煤层的倾斜方向，按一定的标高将井田划分成的若干长条部分。
开采水平―――设置了井底车场和运输大巷的水平叫开采水平10、什么叫矿井年产量？服务年限？答：矿井年产量―――矿井一年内实际产出的煤炭数量，而井型是指矿井年设计产量。
服务年限―――矿井从投产到报废的全部生产时间叫服务年限。
11、什么叫分区式布置？答：在阶段范围内，沿走向按一定的长度把阶段划分成的若干块段。
12、运输大巷的布置方式有几种？它的位置应选在什么地方？答：运输大巷的布置方式有分层运输大巷布置、集中运输大巷布置、分组集中运输大巷布置。
煤矿采煤基础知识
采煤基础知识1、什么叫井田开拓？答：在井田范围内，由地表进入煤层为开采水平服务所进行的井巷布置和开掘工程叫井田开拓。
2、什么叫煤田？答：在地质历史发展过程中，由含炭物质沉积而形成的大面积含煤地带。
3、煤层厚度的变化对开采技术的影响可分为哪几类？答：按煤层厚度可分为极薄煤层（<0.7M）、薄煤层（<1.3M）、中厚煤层（1.3 ~3.5M ）、厚煤层（> 3.5M ）、特厚煤层（>8~10M）。
4、煤层倾角的变化对开采技术的影响可分为哪几类？答：按煤层倾角可分为：近水平煤层、缓倾斜煤层、倾斜煤层、急倾斜煤层。
5、什么叫矿井生产系统？答：矿井生产系统是指在煤矿生产过程中为提升、运输、排水、通风、人员安全出入、材料设备的上下升降、矸石排运、供气、供电、供水等而形成的线路和设施的总称。
6、煤矿井下生产系统包括哪几部分？答：矿井生产系统分为：运煤系统、通风系统、运料排矸系统、排水系统、供电系统以及空压系统、灌浆系统、瓦斯抽排放系统等。
7、巷道的分类有几种？答：按巷道轴线和水平面的关系井下巷道可分为：垂直巷道、水平巷道、倾斜巷道。
按巷道的服务的对象和范围井下巷道可分为：开拓巷道、准备巷道、回采巷道。
8、什么叫开拓巷道？准备巷道？回采巷道？答：开拓巷道：为矿井或阶段服务的巷道。
准备巷道：为采区服务的巷道回采巷道：为区段服务的巷道9、什么叫阶段？什么叫开采水平？答：阶段―――沿煤层的倾斜方向，按一定的标高将井田划分成的若干长条部分。
开采水平―――设置了井底车场和运输大巷的水平叫开采水平10、什么叫矿井年产量？服务年限？答：矿井年产量―――矿井一年内实际产出的煤炭数量，而井型是指矿井年设计产量。
服务年限―――矿井从投产到报废的全部生产时间叫服务年限。
11、什么叫分区式布置？答：在阶段范围内，沿走向按一定的长度把阶段划分成的若干块段。
12、运输大巷的布置方式有几种？它的位置应选在什么地方？答：运输大巷的布置方式有分层运输大巷布置、集中运输大巷布置、分组集中运输大巷布置。
采煤工艺总结
采煤工艺总结一.引言采煤方法有多种，采煤方法及其分类特征有如下所示：二.各个采煤方法介绍一.单一长壁采煤法我国目前开采的煤田中，缓斜，倾斜薄及中厚煤层占有相当大的比重。
对于这类煤层的开采，我国主要采用的是单一走向（倾斜）长壁采煤法。
单一长壁采煤法也称整层走向长壁采煤法，特点是回采工作面沿煤层倾斜方向布置，沿走向方向推进;工作面长度较长,一般为100～150m，短的有30～40m，长的超过200m。
在回采工作面的上方和下方沿走向分别布置回风平巷和运输平巷，构成回采工作面和采区巷道之间的通风、运输和行人的通道。
根据煤回采工艺不同，每一循环的推进度一般为0.6～1.2m。
通常在回风平巷内铺设轨道，用矿车或平板车运送材料和设备；运输平巷内用带式输送机、刮板输送机或矿车运送煤炭。
回风平巷和运输平巷采用单巷布置，也有采用双巷布置的。
回采工作面的推进方向有两种：①后退式，由采区边界向采区上山（或石门）推进；②前进式，由采区上山（或石门）向采区边界推进。
中国各矿区大都采用后退式回采。
在综采采区，为减少综采设备的长距离搬移，有的采用混合式，即上区段回采工作面用前进式回采至采区边界后，将综采设备搬移至下区段边界的开切眼中，用后退式回采倾斜长壁采煤法特征点及适用条件：（一）仰斜开采时，水可以自动流向采空区，工作面无积水，劳动条件好，机械设备不易受潮，装备效果好。
当煤层倾角小于10°左右时，采煤机及输送机工作稳定性尚好。
如倾角较大，溜槽下侧易造成断链事故。
为此，要采取一些措施，如减少截深，采用中心链式输送机，下部可设三脚架把输送机调平，加强采煤机的导向定位装置等。
一般情况下，当顶板较稳定、煤质较硬、顶板淋水较大或煤层易自然，须在采空区注浆时宜采用仰斜开采。
（二）俯斜开采时，随着倾角的加大，采煤机和输送机的事故也会增大，装煤率低。
由于采煤机的重心偏向滚筒，俯斜开采将加剧机组的不稳定，已出现机组掉道或断牵引链的事故并且采煤机机身两侧导向装置磨损严重。
第7-采区通风(4)
47
7.4 采区专用回风巷
《煤矿安全规程》第113条规定：“高瓦斯矿井，有煤 (岩)与瓦斯(二氧化碳)突出危险的矿井的每个采区和开采容 易自燃煤层的采区，必须至少布置一条专用回风巷。低瓦斯 矿井开采煤层群和分层开采采用联合布置的采区，必须设置 一条专用回风巷。” 煤矿安全生产监督管理总局出台的《关于加强国有重点 煤矿安全基础管理的指导意见》第19条再次明确指出“…… 高瓦斯和煤与瓦斯突出矿井采区必须设专用回风巷……”。
9
2、采用运输机上山进风、轨道上山回风
优点： （1）风门较少。 （2）易控制风流。 缺点： （1）卫生条件差。 （2）瓦斯浓度增加。 （3）温度升高。 （4）风流易短路。 适用：瓦斯、煤尘危险性小的煤层。
11
优缺点比较
采用输送机上山进风，轨道上山回风的通风系统，容易 引起煤尘飞扬，使进风流的煤尘浓度增大；煤炭在运输过 程中所涌出的瓦斯，可使进风流的瓦斯浓度增高，影响工 作面的安全卫生条件，输送机设备所散发的热量，使进风 流温度升高。 采用轨道上山进风、输送机上山回风的通风系统，虽能 避免上述的缺点，但输送机设备处于回风流中，轨道上山 的上部和中部甩车场都要安装风门，风门数目较多。
45
风门按设地点：在通风系统中既要隔断风流又要行人或通车的地 方应设立风门。在行人或通车不多的地方，可构筑普通风门。而在行 人通车比较频繁的主要运输道上，则应构筑自动风门。
－
＋
－
＋
风门表示方式
调节风门表示方式
46
设置风门的要求：
（1）每组风门不少于两道，通车风门间距不小于一列车长度，行人 风门间距不小于5m。入排风巷道之间要需设风门处同时设反向风门， 其数量不少于两道； （2）风门能自动关闭；通车风门实现自动化，矿井总回风和采区回 风系统的风门要装有闭锁装置；风门不能同时敞开（包括反风门）； （3）门框要包边沿口，有垫衬，四周接触严密，门扇平整不漏风， 门扇与门框不歪扭。门轴与门框要向关门方向倾斜80°至85°； （4）风门墙垛要用不燃材料建筑，厚度不小于0.5m，严密不漏风； 墙垛周边要掏槽，见硬顶、硬帮与煤岩接实。墙垛平整，无裂缝、重 缝和空缝； （5）风门水沟要设反水池或挡风帘，通车风门要设底坎，电管路孔 要堵严；风门前后各5m内巷道支护良好，无杂物、积水、淤泥。
崩落采矿法
(2) 放矿溜井 1) 电耙道独立溜井 优点：施工方便，出矿强度大，便于掘进和出矿计量管理等。 缺点：掘进工程量大。 2) 矿块分支溜矿井 优点：掘进工程量比电耙独立溜井小。 缺点：① 当某一电耙出矿时，溜井内带有粉尘的的气浪经分支溜井冲入其分段巷道， 致使采场空气发生严重污染； ② 分支溜井施工复杂，劳动强度大，机械化程度低； ③ 分支溜井给采场出矿的计量工作增加了困难， 对于损失贫化的计量和放矿管理工作都不利。 因此，分支溜井使用的不多，仅用于中厚倾斜矿体中。 对于放矿溜井的布置应注意的问题 放矿溜井多用垂直的，便于施工。
上分段的放矿溜井，应尽可能避开穿过下分段的电耙道。 否则，不但严重地削弱了所穿透部分电耙道的稳固性， 而且在分段出矿期间，因粉尘污染，恶化作业条件。 溜井断面——一般为（1.5～2.0）米2。 (3) 人行通风天井，设备材料天井等及其相关的联络工程。 1) 矿块独立式布置——指一个矿块独立设置一套人行通风天井 设备材料及管线通道等。此形式采准工程量大。 2) 采区公用式布置——是指由几个矿块组成一个采区， 一个采区布置一套工程，供给各个矿块共用。 (4) 电耙道的布置 电耙道的布置通常取决于矿体的厚度和矿体倾角。 (5)凿岩天井和凿岩硐室
有底柱分段崩落采矿法
(一) 矿块构成要素 (1) 阶段高度——一般为40～60米。 (2) 分段高度——一般为15～25米 (3) 矿块长度——通常取决于电耙的有效耙运距离。 （一般30米，最大不超过60米。） (4) 矿块宽度——矿块宽度是由一条或几条电耙道所控制的宽度。 （通常一条电耙道所控制的宽度为10～15米。） (5) 底柱高度——取决于矿岩的稳固性和使用的切割方式。 (二) 采准工作 (1) 阶段运输巷道 阶段运输水平采用了环形运输系统 [注意]：阶段运输平巷应有一条布置在下盘脉外崩落界线之外， 以保证回风线路畅通。
采煤基础知识
采煤基础知识1、什么叫井田开拓？答：在井田范围内，由地表进入煤层为开采水平服务所进行的井巷布臵和开掘工程叫井田开拓。
2、什么叫煤田？答：在地质历史发展过程中，由含炭物质沉积而形成的大面积含煤地带。
3、煤层厚度的变化对开采技术的影响可分为哪几类？答：按煤层厚度可分为极薄煤层（<0.7M）、薄煤层（ <1.3M）、中厚煤层（ 1.3 ~3.5M ）、厚煤层（> 3.5M ）、特厚煤层（>8~10M）。
4、煤层倾角的变化对开采技术的影响可分为哪几类？答：按煤层倾角可分为：近水平煤层、缓倾斜煤层、倾斜煤层、急倾斜煤层。
5、什么叫矿井生产系统？答：矿井生产系统是指在煤矿生产过程中为提升、运输、排水、通风、人员安全出入、材料设备的上下升降、矸石排运、供气、供电、供水等而形成的线路和设施的总称。
6、煤矿井下生产系统包括哪几部分？答：矿井生产系统分为：运煤系统、通风系统、运料排矸系统、排水系统、供电系统以及空压系统、灌浆系统、瓦斯抽排放系统等。
7、巷道的分类有几种？答：按巷道轴线和水平面的关系井下巷道可分为：垂直巷道、水平巷道、倾斜巷道。
按巷道的服务的对象和范围井下巷道可分为：开拓巷道、准备巷道、回采巷道。
8、什么叫开拓巷道？准备巷道？回采巷道？答：开拓巷道：为矿井或阶段服务的巷道。
准备巷道：为采区服务的巷道回采巷道：为区段服务的巷道9、什么叫阶段？什么叫开采水平？答：阶段―沿煤层的倾斜方向，按一定的标高将井田划分成的若干长条部分。
开采水平设臵了井底车场和运输大巷的水平叫开采水平10、什么叫矿井年产量？服务年限？答：矿井年产量―矿井一年内实际产出的煤炭数量，而井型是指矿井年设计产量。
服务年限―矿井从投产到报废的全部生产时间叫服务年限。
11、什么叫分区式布臵？答：在阶段范围内，沿走向按一定的长度把阶段划分成的若干块段。
12、运输大巷的布臵方式有几种？它的位臵应选在什么地方？答：运输大巷的布臵方式有分层运输大巷布臵、集中运输大巷布臵、分组集中运输大巷布臵。
切眼大断面一次成巷施工技术研究
工作面所采煤层为石炭系太原组8号煤层，属稳定可采厚煤层，结构复杂，含一层不稳定夹矸，厚度0.05～0.33米，平均厚度0.15米，煤层厚度4.00～4.98米，平均4.53米，。
煤层倾角1～8°，平均4°。
平均埋深437m。
煤层直接顶为厚2.15m泥灰岩，老顶为厚2.01m粉砂岩，底板为厚1.03m粉砂质泥岩。
工作面切眼净宽8.0m，净高3.5m，机头5m、机尾5m需安装端头及过渡支架，净宽8.5m。
该工作面切眼位置受工作面支护技术难点主要有：⑴、切眼位于背斜轴部，地质条件复杂，巷道埋深大、围岩破碎，支护困难；⑵、断面宽度大，为我矿目前施工的最大断面切眼，断面达到8.0m×3.5m，且工作面采用无轨胶轮车进行运输，机尾宽度最大达到13m，悬顶面积65m2。
⑶、8#煤工作面切眼以往采用二次成巷，小切眼受动压影响，顶板下沉，经常出现顶板锚杆（索）断裂现象，影响巷道支护质量背斜影响，围岩裂隙发育，顶板支护困难。
传统的大断面切眼采用架棚支护，该支护方式掘进速度慢，支护效果差，材料消耗大，配置人员多，劳动强度大。
且传统的切眼支护方式制约安装工作，在切眼内进行“替柱、回柱”和回“钢梁、柱腿”等支架设备安装时，存在较大的安全隐患。
架棚支护属于被动支护，巷道跨度大时，顶板易于弯曲下沉，造成顶板离层，不利于安全生产。
㈠、支护对策根据已掘巷道的施工经验，随着巷道宽度增加，顶板应力集中增大，张拉、剪切破坏加剧，巷道变形严重。
依据支护难点分析结果，彻底改变以前低强度、低预应力和高密度的支护方式，基于高预应力强力支护理论，依据高预应力和预应力扩散原则和高强度、高刚度、高可靠性与低支护密度原则，提出如下支护对策。
⑴、采用一次成巷掘进技术，工作面采用交替截割成巷，第一次按4.5m宽断面掘进3m后退回掘进机进行扩帮，扩帮宽度3.5m。
⑵、改善支护材料、增强锚杆支护系统强度，优化支护材料配套、改变支护强度不高、预应力偏低、护表构件面积小及锚索断裂问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回采巷道一次成巷的优越性
综掘二队 黄立刚 张森
【摘 要】在2010年，神宁集团梅花井煤矿116101工作面运输巷采
用一次成巷，即巷道掘进、永久支护、喷浆、地坪、安设永久管路等五个
分部工程视为一个整体，前后连贯地、最大限度地同时施工，一次做成巷
道，不留收尾工程。实践证明：116101工作面运输巷在顶板破碎、工序复
杂的环境下具有作业安全、施工速度快、施工质量好、节约材料成本、施
工计划管理可靠等优点，在神华集团董事长张喜武视察时给出了高度评价：
116101工作面运输巷的成功经验要向全神华集团推广。
【关键词】一次成巷、作业方式、优越性。
一、工作面概况
神宁集团梅花井煤矿116101工作面运输巷设计长度4357m，6及6-1
煤层层厚度变化范围在1.75～5.07m之间， 平均厚度4.2m，平均有益煤厚4.2m；
6煤及6-1为黑色，暗淡型，沥青光泽，参差状断口，沉积稳定，煤层结构简单；
6煤普氏系数为1.8。煤层直接顶为粉砂岩，老顶为细砂岩，直接底为粉砂岩，
老底为细砂岩。工作面正常涌水量为3.0～6.0 m³/h，最大涌水量为10m³/h。
116101工作面运输巷综掘工作面巷道断面形状为直墙半圆拱形，巷道掘进宽
度5400mm，高度3800mm，掘进断面积17.4㎡，永久支护采用锚、网、索、
带+喷联合支护，全断面一次成巷。锚杆选用左旋无纵肋金属螺纹钢树脂锚
杆，顶部锚杆规格为φ20×2500mm，帮部锚杆规格为φ20×2200mm，顶、帮
部锚杆均使用两节树脂药卷；锚杆间、排距800×800mm，“矩形”布置，每
根锚杆充填Z2370的树脂药卷2节，全长锚固；拱部及帮部锚杆配套的铁
托板规格120×120×10mm；帮部锚杆外加木托板，规格为400×200×50mm，
安装时，帮部铁托板安装在木托板上面，木托板短边垂直于巷道底板。拱
部挂钢筋网，帮部挂塑料网。钢筋网由φ6.5钢筋加工而成，规格为8700
×800mm，网孔规格为150×150mm，帮部塑料网，塑料网规格为10000mm×
1200mm，要求金属网长边对接，金属网短边与塑料网搭接100mm，使用14
＃铅丝扣扣相连；钢带选用Φ16圆钢焊接，规格为7280×80mm。采用锚索
桁架进行加强支护，锚索桁架有两套锚索及2.4m的14号热轧轻型槽钢梁
组合形成，锚索规格为φ17.8×5500mm，沿巷道方向三列布设，锚索间、
排距2200×2000mm，每根锚索填充Z2370的树脂药卷3节及1个钢托板锚
固。喷射砂浆厚度为50mm，砂浆强度为M7.5。地坪设计厚度100mm，水沟
规格400×300mm，地坪、水沟混凝土强度为C20。
施工方法为116101工作面运输巷采用激光定向，EBZ-150型掘进机截
割，掘进机转载机、胶带输送机配合出渣，辅助运输方式为无轨胶轮车运
输。使用液压锚杆钻机和煤电钻打设锚杆，锚索采用风动锚杆机打设锚索，
全断面一次成巷的施工方法进行掘进。
二、施工方案的比较
在梅花井煤矿组建综掘队伍后施工114202工作面运输巷，设计没有喷
浆、地坪及管路延接的施工，导致巷道在施工中出现了很多问题：
1、巷道顶板风化，遇到淋水段顶板泥化，巷道变形严重，顶板下沉、
脱层，后期维护量很大，挑顶、重新进行二次支护。
2、运输条件差
（1）物料运输
由于巷道底板没有硬化，巷道底板遇水泥化，胶轮车无法进入，只能
把材料运至巷口的材料码放处，全部由人力抗运至掘进工作面，每班需4
—6人进行抗运物料。
（2）人力运输
每班上下班工人坐胶轮车至114202工作面运输巷巷口，所有施工人员
全部行走至工作面或从工作面走至巷口。
在运输环节上，浪费了大量的人力及物力。
3、排水系统不畅通、巷道淋水大时巷道底板泥泞，文明生产差。
4、掘进速度慢
由于巷道顶板破碎，运输条件差，导致了掘进速度缓慢。
5、生产环境存在安全隐患
巷道底板泥泞，顶板掉包，存在很大的安全隐患，给安全生产带来了
威胁。
针对以上问题，总结后得知以上问题的存在主要原因是：
（1）由于地坪未及时施工，导致物料、大型设备无法到达工作面。
（2）未及时喷浆封闭围岩，导致顶板下沉严重、巷道变形、后期维护
量加大。
（3）排水管路未及时延接，导致巷道内的积水无法排出。
在116101工作面运输巷施工前针对上述问题，逐一进行优化：
1、增加巷道宽度，确保运输空间。
2、及时施工地坪，确保物料及人员能直接进入到工作面。
3、及时喷浆封闭围岩，确保顶板完整。
4、各种管路延接至工作面，确保工作面的供风、供水、排水的便利。
5、行车反光牌与地坪进度一致。
三、施工组织
116101工作面运输巷采用“三•八”制作业方式，中、夜班掘进，早班检修、
延接管路，并且在中、夜班平行施工锚索、喷浆（地坪），喷浆班喷浆施工2天，
地坪施工1天，根据现场实际经验，这种施工组织既能满足116101工作面运输
巷一次成巷的要求，又能保证巷道的快速掘进。
四、施工技术要求
1、锚索滞后掘进工作面不得超过40m。
2、地坪、喷浆滞后工作面不得超过100m。
3、供水管、压风管滞后工作面不得超过50m，排水管滞后工作面不得
超过100m。
4、顶板稳定、条件好时，最大控顶距1800mm，最小控顶距200mm，顶
板破碎时，最大控顶距1800mm，最小控顶距200mm。
5、顶部锚杆紧跟工作面，帮部锚杆滞后工作面不超过10m。
6、巷道每隔50m设置一组ZKBY-IIA型顶板离层观测指示仪，每七天
观测一次，若发现深部位移超过30mm，浅部位移超过50mm，位移速度超过
3mm/d，及时采取措施进行控制巷道变形。
五、施工效果分析
1、巷道掘进速度快
回采巷道采取一次成巷后，116101工作面运输巷（机掘）正常情况下
每月进尺在450m以上，最高月进尺520m，为116101工作面运输巷提前安
装及原煤生产创造了有力条件，属于集团公司大断面回采巷道掘进速度处
于领先的行列。
2、支护效果显著
一次成巷后，巷道围岩封闭，不风化，巷道顶板稳定，116101工作面运输
巷目前已投入116101综采工作面生产原煤，根据现场使用情况，顶板完整、
稳定，根据顶板离层指示仪显示巷道最大下沉量为45mm，其他大部分处于
30mm以下，无需进行二次维护。
3、经济节约效果显著
116101工作面运输巷一次成巷主要是减少了后期的巷道维护量，节约
了运输物料的人工费用，加快了工作面掘进速度，相对来说，节约了很大
一部分费用。
4、巷道卫生清洁,施工环境安全
116101工作面运输巷采用一次成巷后，巷道卫生清洁，行人、行车安
全可靠，工作面物料、设备归类码放，摆放井然有序，现场施工环境安全
可靠。
