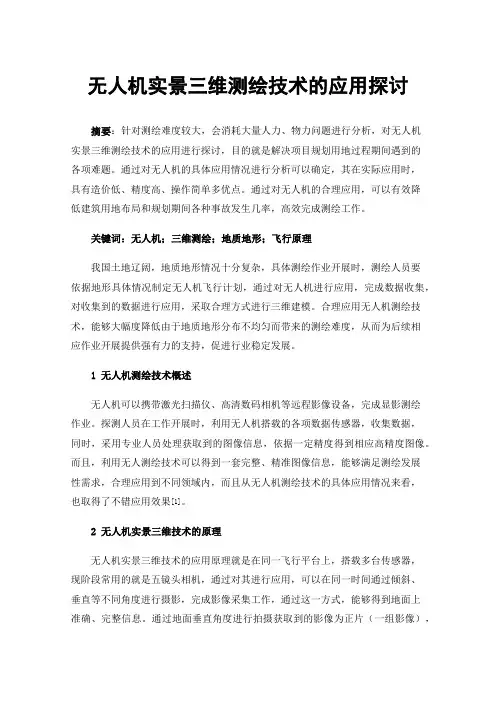

无人机实景三维测绘技术的应用探讨
无人机实景三维测绘技术的应用探讨摘要：针对测绘难度较大，会消耗大量人力、物力问题进行分析，对无人机实景三维测绘技术的应用进行探讨，目的就是解决项目规划用地过程期间遇到的各项难题。
通过对无人机的具体应用情况进行分析可以确定，其在实际应用时，具有造价低、精度高、操作简单多优点。
通过对无人机的合理应用，可以有效降低建筑用地布局和规划期间各种事故发生几率，高效完成测绘工作。
关键词：无人机；三维测绘；地质地形；飞行原理我国土地辽阔，地质地形情况十分复杂，具体测绘作业开展时，测绘人员要依据地形具体情况制定无人机飞行计划，通过对无人机进行应用，完成数据收集，对收集到的数据进行应用，采取合理方式进行三维建模。
合理应用无人机测绘技术，能够大幅度降低由于地质地形分布不均匀而带来的测绘难度，从而为后续相应作业开展提供强有力的支持，促进行业稳定发展。
1 无人机测绘技术概述无人机可以携带激光扫描仪、高清数码相机等远程影像设备，完成显影测绘作业。
探测人员在工作开展时，利用无人机搭载的各项数据传感器，收集数据，同时，采用专业人员处理获取到的图像信息，依据一定精度得到相应高精度图像。
而且，利用无人测绘技术可以得到一套完整、精准图像信息，能够满足测绘发展性需求，合理应用到不同领域内，而且从无人机测绘技术的具体应用情况来看，也取得了不错应用效果[1]。
2 无人机实景三维技术的原理无人机实景三维技术的应用原理就是在同一飞行平台上，搭载多台传感器，现阶段常用的就是五镜头相机，通过对其进行应用，可以在同一时间通过倾斜、垂直等不同角度进行摄影，完成影像采集工作，通过这一方式，能够得到地面上准确、完整信息。
通过地面垂直角度进行拍摄获取到的影像为正片（一组影像），镜头与地面呈一定夹角进行影像拍摄，获取到的影像为斜片（四组影像）[2]。
同时，在作业开展时，利用无机能够从不同角度入手采集信息，配合影像POS信息或控制点，获取到影像上的每个点都存在三维坐标，依据获取到的影像数据，能够实现对任意点线面数据的精准测量，具体测量精度能够达到厘米级，而且可以通过自动方式，形成三维地理信息模型，快速得到精准地理信息，实现对地面上建筑物具体尺寸的精准测量[3]。
地理信息系统技术在实景三维模型构建中的应用研究
地理信息系统技术在实景三维模型构建中的应用研究摘要：实景三维模型具有直观、真实、全面的特点，能够为城市规划、旅游、教育、军事等领域提供重要的支持和帮助。
本文针对地理信息系统技术在实景三维模型构建中的应用进行了研究，介绍了数据获取和预处理的方法，分析了三维模型构建技术，并提出了数据融合与优化。
本文旨在为实景三维模型构建技术的研究和应用提供一些有益的思路和方法。
关键词：地理信息系统；实景三维模型；数据融合0引言随着城市化和数字化的快速发展，实景三维模型已经成为城市规划、旅游、教育等领域不可或缺的重要工具。
地理信息系统技术作为一种数据处理和分析的工具，被广泛应用于实景三维模型的构建中。
本文旨在深入研究地理信息系统技术在实景三维模型构建中的应用，探讨数据获取、处理、三维模型构建、数据融合和优化等关键技术，同时分析当前面临的挑战和未来的发展趋势。
研究结果有助于提高实景三维模型的质量和精度，促进城市规划和旅游等领域的发展，同时也可以为相关学科提供更为丰富和精确的数据支持和决策依据。
1数据获取与预处理1.1遥感数据遥感数据是实景三维模型构建中重要的数据来源之一，可以通过卫星、飞机等远距离的方式获取地球表面的信息。
遥感数据主要包括卫星影像和航空影像两种类型。
卫星影像可以提供全球范围内的遥感数据，具有广域覆盖和周期性更新等特点；航空影像则可以提供高分辨率的遥感数据，可以精细地获取地面物体的信息。
在实景三维模型构建中，遥感数据主要用于地表模型和建筑物模型的构建，常用的遥感数据处理方法包括影像配准、影像融合和影像分割等。
通过遥感数据的处理和分析，可以提取出地面和建筑物等重要信息，然后通过三维建模软件进行模型重建。
遥感数据在实景三维模型构建中具有重要的应用价值，可以提高模型的真实感和准确性，为城市规划、文化遗产保护和环境监测等领域的应用提供更为精细和全面的数据支持。
1.2地形数据地形数据可以通过激光雷达、测量仪器和卫星等多种手段获取，可以提供地表的高程信息。
无人机倾斜摄影实景三维建模分析与质量评价
无人机倾斜摄影实景三维建模分析与质量评价随着无人机技术的不断发展，无人机倾斜摄影技术在各个领域得到了广泛的应用。
其高效、精准的特点，使其成为实景三维建模的重要工具。
本文将就无人机倾斜摄影实景三维建模进行分析与质量评价，以期为相关领域的研究提供参考。
一、无人机倾斜摄影技术原理无人机倾斜摄影技术是利用无人机携带倾斜摄影系统，通过在空中对地面进行倾斜拍摄，获取高分辨率的航空影像数据，再通过后期加工，得到地物的三维模型。
在实际应用中，无人机倾斜摄影技术具有以下优势：1. 灵活高效：相比于传统的航空摄影，无人机倾斜摄影可以随时随地进行拍摄，不受地形地貌的限制，大幅提高了工作效率。
2. 精度高：倾斜摄影系统可以根据位置信息进行自动调整，拍摄出的影像数据精度更高。
3. 数据全面：倾斜摄影系统可以在一个航次内对目标区域进行多角度、全方位的拍摄，获取更为全面的数据。
二、无人机倾斜摄影实景三维建模的步骤实景三维建模是将倾斜摄影获取的影像数据进行处理，生成真实的三维地图模型。
其步骤主要包括数据采集、前期处理、密集匹配、点云处理、三维建模等几个阶段。
具体步骤如下：2. 前期处理：对拍摄到的影像数据进行校正、配准、融合等处理，以提高数据的准确性和一致性。
3. 密集匹配：通过密集匹配算法，将影像数据中的特征点进行匹配，获取更为准确的三维点云数据。
4. 点云处理：对获取的三维点云数据进行滤波、分割、重建等处理，以得到更为清晰、准确的地物点云数据。
5. 三维建模：利用点云数据进行三维建模，生成真实的地物模型，以实现对目标区域的精细化描述。
在进行无人机倾斜摄影实景三维建模时，需要对生成的三维地图模型进行质量评价，以确定其准确性和可靠性。
常见的评价指标包括以下几点：1. 点云密度：指在地图模型中，每个单位面积内的点云数量。
密度越大，地图模型越细致、真实。
2. 点云一致性：指不同位置获取的点云数据之间的一致性。
一致性越高，地图模型的准确性越高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实景三维精细建模优化方法探索与实践
摘要：随着数字化城市建设的迅速推广，“实景三维中国”成为基础测绘
“十四五”规划的重点关注方向，如何快速高效构建高质量、高精度的城市实景
三维模型也成为测绘地理信息科学研究的热点。近年来，常见的三维建模方法大
致有基于ＧＩＳ矢量数据、ＬｉＤＡＲ激光扫描和倾斜摄影测量三类，其中基于
新型成像系统的倾斜摄影测量三维建模以其独特的优势得到了广泛的关注和飞速
的发展，已成为数字城市三维空间信息数据获取的一项重要技术。倾斜摄影测量
通过自动化的数据处理方法实现了大场景的快速精细三维构建和真实还原，解决
了基于ＧＩＳ矢量人工建模生产周期长、模型成果现势性低、纹理不真实以及Ｌ
ｉＤＡＲ激光点云三维建模效率低、成本高等缺点。但是，倾斜摄影三维建模由
于遮挡或者环境等原因，在大范围批量生成模型时会存在部分建筑物侧面纹理缺
失和模型边缘细节不准确等问题。对此，本文结合工程实例，提出了一种高低空
航摄数据相结合的方法，实现了对实景三维精细建模效果的优化和对场景目标的
真实还原。
关键词：三维精细建模；模型优化；倾斜摄影；近景摄影
引言
倾斜摄影技术与无人机技术结合，可以对地面静态目标进行三维地理信息建
模(DigitalElevationModel，DEM)，即DEM建模，而且通过无人机巡航路线，可
对静态目标提供多角度倾斜摄影原始数据。一般倾斜摄影需要足够多的倾斜摄影
角度，而无人机倾斜摄影恰好可以提供足够多的倾斜摄影角度。所以，当前无人
机倾斜摄影工程量占到全部倾斜摄影工程量的绝大部分。但是，无人机倾斜摄影
针对复杂模型的建模过程也有局限性，如较复杂的工厂露天桁架、管道设备会在
无人机巡航时由于外部结构遮挡内部结构，导致DEM模型的深部细节难以表达;
如人流量较大的区域会因为人流、车流或其他移动部件导致不同时间拍摄的倾斜
摄影照片之间存在差异性，导致DEM模型受到干扰。
1近景摄影测量
近景摄影测量同样属于摄影测量与遥感技术的一种，它是通过摄影的方式来
确定地形之外的地物外形、运动和形态。传统近景摄影测量有两种量测手段：一
种是量测摄像机，另外一种是非量测摄像机。其中，量测摄像机不但光学畸变较
小，而且能够记录内外方位元素，而非量测相机是普通照相机，成像质量较差。
近年来，数字近景摄影测量技术得到快速发展和推广，已经实现利用单反数码相
机当作地面影像的获取平台，然后根据计算机来实现空三测量解析，计算出原始
影像的内方位元素，并且可以快速地建立出精密的模型。近景摄影测量的主要优
势是能获取目标地物的物理、几何信息。
2实景三维精细建模优化方法探索与实践
2.1构造高／低空影像连接点
高低空航摄数据相结合的原理主要是基于多源影像的联合平差，多源影像不
仅包含高空采集的多镜头倾斜影像，还包括低空拍摄的近景影像，近景影像能够
对近地的建筑细节进行有效补充。结合ＰＯＳ系统提供的多源影像外方位元素，
采取由粗略到细节的金字塔匹配策略，在每级影像上进行同名点自动匹配和自由
网光束法平差，可以得到较好的同名点匹配结果。同时，建立连接点和连接线、
控制点坐标、ＧＰＳ／ＩＭＵ辅助数据的多源影像自检校区域网平差的误差方程，
通过联合解算，确保平差结果的精度。基于联合平差的原理，倾斜摄影自动建模
软件可实现目标区域倾斜影像和近景影像的密集匹配和融合，修复倾斜三维模型
的几何结构和纹理，从而大大减少了后期人工模型修饰编辑工作量，提高了模型
的精细化程度和生产作业效率。通常直接空三融合的效果不太理想，需要添加高
／低空航摄影像的连接点，根据低空模型位置，添加多个多方位、多角度、清晰
的特征点，并在高空航摄数据中选取相应特征点作为高低空航摄数据结合的连接
点，然后再进行整体空三平差，直到精度满足要求。完成以上工作后，即可进行
密集点云匹配、构建三角网、三维重建、模型纹理映射和模型修饰等工作，得到
效果优化的实景三维模型成果。
2.2倾斜影像粗差检测
对倾斜摄影影像密集点粗差进行合理剔除，可以有效提高三维建模精度。粗
差检测剔除和自由网构建过程：首先以RANSAC方法为基础，采用5点法相对定
向法，建立粗差检测双模型，进行密集点粗差检测；然后采用空间前方交汇算法，
计算密集点残差，将残差值较大的像点进行剔除；然后通过选择具有较多连接点
的三张影像进行两两间的相对定向，若计算获得的3个线元素向量为共面向量，
3个旋转矩阵的依次相乘结果为单位矩阵，则表明倾斜摄影相对定向结果准确，
可靠性较高，从而输出自由网构建结果。
2.3混合空三处理
本文采用ＣoｎｔｅｘｔＣａｐｔｕｒｅ软件进行空三处理，分别对中央大
街内的倾斜摄影影像和近地面照片进行空三处理，得到二者的初始姿态。其次，
将初步空三后的倾斜摄影影像和近地面照片进行合并，再均匀地刺相控点和连接
点。连接点主要作用是将近地面照片和空中倾斜影像建立关系，来提升空三运行
的成功率。最后，在混合空三生成结果后，再检查空三结果，如像片姿态、自动
连接点、像控点的残差等，尤其是近地面照片的姿态。如空三不合格，则根据实
际情况调整人工连接点、控制点，再次进行空三处理。
2.4建模成果
以无人机倾斜摄影测量获取到的原始影像数据为基础，构建研究区三维实景
模型，首先需要对原始影像数据进行预处理。由于原始影像中存在光照不均匀现
象、拍摄角度存在差异、拍摄时有时间差等，故所得到的原始影像数据存在较大
的辐射误差。建模前需最大程度降低该误差，故需要对原始数据影像进行归一化
处理。POS系统提供的航摄影像的外部方向要素和地面基准点数据结合，从而形
成研究区地物信息空间数据。以SHIFT特征提取算法为基础，对外业所拍摄的原
始影像进行特征提取，从而建立特征点之间的连接点和连接线，然后利用控制点
坐标和POS数据，构建该地区城市区域网平差误差方程，对其进行联合平差计算，
从而获得各航摄影像的外方位元素以及所布设的空三加密点物方坐标数据。以获
取的垂直和倾斜影像数据为基础，结合空三加密成果，利用数据影像的外方位元
素，对多角度多视觉影像进行综合匹配，从而生产出密度相对较高的点云数据，
进而构建能够对地表地物真实反映的数字表面模型数据。
3结语
精细化实景三维模型数据成果是城市规划设计和工程建设的重要基础地理信
息资源，其高精度、高真实感的优点结合可量测影像与信息管理系统，在数字化
城市建设和规划管理等方面具有重要意义。本文探索在地形地物复杂的城市大场
景精细三维建模中通过针对不同建模目标采用不同的飞行策略和航摄数据采集方
案，结合多源数据融合处理方法，实现了实景三维模型成果的精细度提高及模型
效果优化，同时减少了后期人工修模工作量，较大地提高了建模效率，为实景三
维数字城市建设提供了技术参考。目前，虽然倾斜摄影快速三维建模技术在很多
领域得到应用，但由于软硬件和算法技术等因素，实景三维模型仍然存在一些问
题，如模型成果数据量大、文件碎，缺乏统一的规范与标准，难以高效网络发布
和数据共享，未实现真正意义上的模型单体，无法进行三维ＧＩＳ管理和应用等，
这些问题还需要进一步研究与解决。
参考文献
［１］张小宏，马立华，陈丰田，等．基于多源数据融合的高精细实景三维
建模技术［Ｊ］．测绘工程，２０１９，２８（４）：６８－７１．
［２］耿利川，王忠丰，史建东，等．一种空地一体化实景三维建模方法
［Ｊ］．矿山测量，２０２０，４８（４）：４７－５０．
