光耦合工业应用

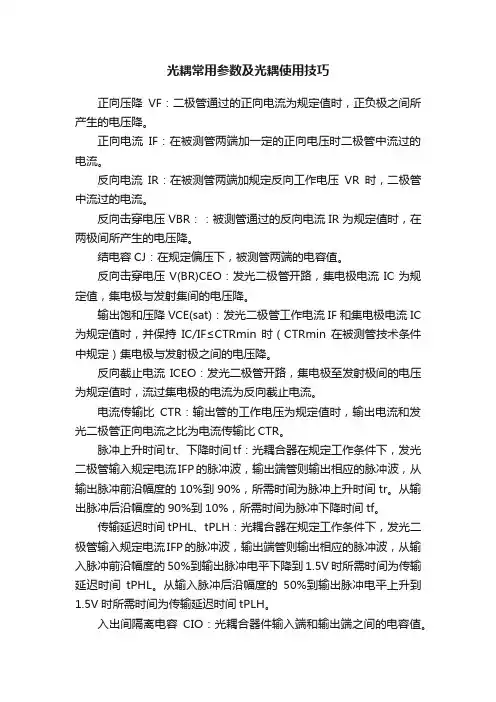

光耦常用参数及光耦使用技巧
光耦常用参数及光耦使用技巧正向压降VF：二极管通过的正向电流为规定值时，正负极之间所产生的电压降。
正向电流IF：在被测管两端加一定的正向电压时二极管中流过的电流。
反向电流IR：在被测管两端加规定反向工作电压VR时，二极管中流过的电流。
反向击穿电压VBR：：被测管通过的反向电流IR为规定值时，在两极间所产生的电压降。
结电容CJ：在规定偏压下，被测管两端的电容值。
反向击穿电压V(BR)CEO：发光二极管开路，集电极电流IC为规定值，集电极与发射集间的电压降。
输出饱和压降VCE(sat)：发光二极管工作电流IF和集电极电流IC 为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电极与发射极之间的电压降。
反向截止电流ICEO：发光二极管开路，集电极至发射极间的电压为规定值时，流过集电极的电流为反向截止电流。
电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。
脉冲上升时间tr、下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。
从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。
传输延迟时间tPHL、tPLH：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输入脉冲前沿幅度的50%到输出脉冲电平下降到1.5V时所需时间为传输延迟时间tPHL。
从输入脉冲后沿幅度的50%到输出脉冲电平上升到1.5V时所需时间为传输延迟时间tPLH。
入出间隔离电容CIO：光耦合器件输入端和输出端之间的电容值。
入出间隔离电阻RIO：半导体光耦合器输入端和输出端之间的绝缘电阻值。
入出间隔离电压VIO：光耦合器输入端和输出端之间绝缘耐压值。
----------------------------------------------------------------------------------------常用的器件。
光电耦合器moc3083
光电耦合器moc3083光电耦合器编辑本词条由“科普中国”百科科学词条编写与应用工作项目审核。
光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。
它由发光源和受光器两部分组成。
把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。
发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。
中文名光电耦合器外文名optical coupler英文缩写OC目录.1基本资料.▪简介.2工作原理.▪基本原理.▪基本工作特性（光敏三极管）.3结构特点.4仪器测试.5应用.▪开关电路.6具体应用.▪组成开关电路.▪组成逻辑电路.▪隔离耦合电路.▪高压稳压电路.▪门厅照明灯自动控制电路.7分类.▪按光路径分.▪按输出形式分.▪按封装形式分.▪按传输信号分.▪按速度分.▪按通道分.▪按隔离特性分.▪按工作电压分.8选取原则.9发展现状注意事项.10发展现状.11应用前景基本资料编辑简介光电耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。
光电耦合器以光为媒介传输电信号。
它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。
目前它已成为种类最多、用途最广的光电器件之一。
光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。
这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。
由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。
光电耦合器是一种把发光器件和光敏器件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。
其中，发光器件一般都是发光二极管。
而光敏器件的种类较多，除光电二极管外，还有光敏三极管、光敏电阻、光电晶闸管等。
光伏建筑一体化(BIPV)在工业厂房的应用分析
光伏建筑一体化(BIPV)在工业厂房的应用分析摘要：光伏应用经济一体化在应用过程中具有额外的发电收益、节省建筑应用成本等优势，因此在工业厂房修建过程中经常会应用到光伏建筑一体化这一内容，针对厂房的屋顶、幕墙以及玻璃系统进行全面的处理和调整。
基于以上理念，本文接下来针对光伏建筑一体化在工业厂房中的应用情况进行分析。
希望本文的论述能够带给工业厂房设计人员一些帮助。
关键词：工业厂房；光伏建筑一体化；设计要点；应用范围引言：光伏建筑一体化这一技术在开展过程中，主要是将太阳能发电产品，应用于建筑上方，在实际的应用过程中不会占据建筑的面积，也能够有效提高建筑整体的美观性以及使用性能。
同时，在光伏建筑一体化应用期间，能够减少工业厂房应用过程中的能耗。
因此，该项技术广泛的应用于我国厂房以及各类建筑的修建过程中，具有节能减排、隔热降温的优势。
一、光伏建筑一体化（BIPV）概述光伏建筑一体化是一种将太阳能发电产品集成到建筑上的技术。
在建筑构建过程中，运用光伏建筑一体化理念，主要会将太阳能光伏发电的方阵安装在建筑的周围，由此让建筑在日常应用过程中能够通过光伏发电方阵来吸收太阳能，从而为建筑的日常应用提供一定的能量。
现阶段，光伏建筑一体化可以分为以下两类：光伏方阵与建筑的结合、光伏方阵与建筑屋面的结合。
由于光伏方阵与建筑的结合，不占用额外的地面空间[1]。
因此，在新时代下，各建筑在构建过程中经常会选取这一类方式，既能够提高建筑的应用效能，也能够有效的减少能源的耗费。
现阶段建筑能耗在我国整体能源消耗中占据极大的比例，因此光伏建筑一体化的实际应用能够有效的改善现阶段的资源耗费情况，为建筑行业的可持续发展提供一定的助力。
二、光伏建筑一体化（BIPV）在工业厂房中的设计要点（一）火灾隐患光伏系统在运行过程中火灾发生的主要因素为高压直流电弧，整合以往的火灾发生因素进行分析，该项因素占据屋顶分布式光伏发电火灾因素的45%。
因此在设计工业厂房期间，需要针对这一火灾隐患进行重点的规划，有效的分析。
模拟量隔离电路
模拟量隔离电路模拟量隔离电路是一种常用的电路设计，在工业自动化控制系统和电子设备中被广泛应用。
它的主要作用是实现输入信号和输出信号之间的电气隔离，以保证系统的稳定性和安全性。
本文将介绍模拟量隔离电路的工作原理、常见的隔离电路形式以及应用案例。
一、工作原理模拟量隔离电路通过电气隔离的方式，将输入信号和输出信号之间的直流电气隔离开，从而避免了信号互相干扰和传输时的电气噪声。
它采用了光电耦合器、变压器和差动放大器等元件来实现电气隔离。
光电耦合器是模拟量隔离电路中最常用的元件之一。
它由一个发光二极管和一个光敏三极管组成。
输入信号通过发光二极管转换为光信号，然后光敏三极管将光信号转换为输出电压信号。
由于光信号不受电气干扰的影响，因此能够实现输入信号和输出信号的电气隔离。
二、常见的隔离电路形式1. 光耦合隔离电路光耦合隔离电路是一种基于光电耦合器的隔离电路。
它通过光电耦合器将输入信号和输出信号之间隔离开，从而实现电气隔离。
该电路结构简单、成本较低，因此被广泛应用于工业控制系统和电子仪器仪表中。
2. 变压器隔离电路变压器隔离电路是一种基于变压器的隔离电路。
它通过变压器将输入信号和输出信号之间的电气隔离开，从而实现隔离。
该电路具有高隔离效果和较低的传输损耗，适用于一些对信号传输质量要求较高的场合。
3. 差动放大器隔离电路差动放大器隔离电路是一种基于差动放大器的隔离电路。
它通过差动放大器将输入信号和输出信号之间的电气隔离开，从而实现隔离。
该电路具有良好的信号传输特性和较低的传输损耗，适用于一些对信号传输精度要求较高的场合。
三、应用案例1. 工业自动化控制系统模拟量隔离电路在工业自动化控制系统中起到了重要的作用。
它能够将传感器采集到的模拟量信号与控制系统之间进行电气隔离，从而保证了控制系统的稳定性和可靠性。
例如，在温度控制系统中，通过模拟量隔离电路将温度传感器采集到的模拟信号与控制系统之间隔离开，可以防止传感器信号对控制系统的干扰，确保温度控制的精度和稳定性。

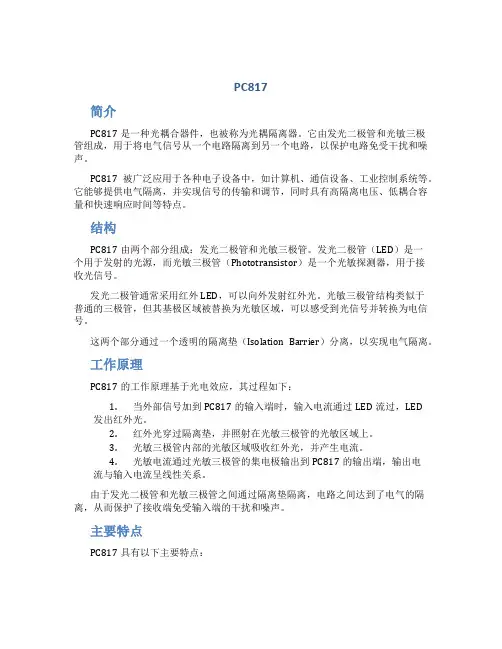

pc817
PC817简介PC817是一种光耦合器件，也被称为光耦隔离器。
它由发光二极管和光敏三极管组成，用于将电气信号从一个电路隔离到另一个电路，以保护电路免受干扰和噪声。
PC817被广泛应用于各种电子设备中，如计算机、通信设备、工业控制系统等。
它能够提供电气隔离，并实现信号的传输和调节，同时具有高隔离电压、低耦合容量和快速响应时间等特点。
结构PC817由两个部分组成：发光二极管和光敏三极管。
发光二极管（LED）是一个用于发射的光源，而光敏三极管（Phototransistor）是一个光敏探测器，用于接收光信号。
发光二极管通常采用红外LED，可以向外发射红外光。
光敏三极管结构类似于普通的三极管，但其基极区域被替换为光敏区域，可以感受到光信号并转换为电信号。
这两个部分通过一个透明的隔离垫（Isolation Barrier）分离，以实现电气隔离。
工作原理PC817的工作原理基于光电效应，其过程如下：1.当外部信号加到PC817的输入端时，输入电流通过LED流过，LED发出红外光。
2.红外光穿过隔离垫，并照射在光敏三极管的光敏区域上。
3.光敏三极管内部的光敏区域吸收红外光，并产生电流。
4.光敏电流通过光敏三极管的集电极输出到PC817的输出端，输出电流与输入电流呈线性关系。
由于发光二极管和光敏三极管之间通过隔离垫隔离，电路之间达到了电气的隔离，从而保护了接收端免受输入端的干扰和噪声。
主要特点PC817具有以下主要特点：1.高隔离电压：PC817能够提供高达2500Vrms的隔离电压，确保电路之间的安全隔离。
2.低耦合容量：PC817具有低耦合容量，减少了信号传输的时间延迟和失真。
3.快速响应时间：PC817具有快速的响应时间，适用于高速数据传输和控制应用。
4.小型封装：PC817具有小型的DIP封装，便于集成到各种电路板中。
5.高可靠性：PC817具有稳定的性能和高可靠性，适用于工业环境下的长期运行。
应用领域PC817在以下领域中得到广泛应用：1.计算机和通信设备：PC817常用于计算机主板、交换机、路由器等设备中，用于隔离和传输信号。
817c光耦参数
817c光耦参数摘要：一、光耦概述1.光耦的定义2.光耦的作用3.光耦的分类二、817c 光耦参数1.工作原理2.主要参数a.工作电压b.输出电流c.传输速度d.隔离电压e.工作温度三、817c 光耦的应用领域1.电源管理2.通信行业3.汽车电子4.工业控制四、817c 光耦的发展趋势与展望1.新材料的研究与应用2.技术创新推动行业发展3.国内外政策支持4.市场前景预测正文：光耦，全称光耦合器，是一种能够将光信号和电信号相互转换的器件。
光耦广泛应用于各种电子设备中，起到了隔离、放大、开关等功能。
按照工作原理和特性，光耦可分为多种类型，如光电二极管、光电三极管、光MOSFET 等。
今天我们将重点了解817c 光耦的参数及其应用。
817c 光耦是一种采用LED 和光敏半导体材料制成的高速光耦合器。
其工作原理是利用LED 发出的光信号经过光敏半导体接收，从而将输入信号和输出信号隔离，实现电信号的传输。
817c 光耦的主要参数有以下几点：a.工作电压：817c 光耦的工作电压范围较广，为3.3V 至5.5V。
这使得它能够适应不同设备的电源需求。
b.输出电流：817c 光耦的输出电流在50mA 左右，能够满足大多数应用场景的需求。
c.传输速度：817c 光耦的传输速度较快，可达到100Mbps，适用于高速信号传输。
d.隔离电压：817c 光耦的隔离电压高达5000Vrms，具有良好的隔离性能。
e.工作温度：817c 光耦的工作温度范围为-40℃至+100℃，能够在各种环境下稳定工作。
817c 光耦因其优良的性能在许多领域得到了广泛应用，如电源管理、通信行业、汽车电子和工业控制等。
在电源管理领域，817c 光耦可以实现输入和输出电路的隔离，保护电路免受干扰。
在通信行业，817c 光耦可用于光纤收发器、光开关等设备中。
在汽车电子领域，光耦可应用于汽车灯光控制、安全气囊等系统。
在工业控制领域，817c 光耦可用于自动化生产线、可编程逻辑控制器等场景。
moc3021光耦引脚定义
moc3021光耦引脚定义概述M O C3021是一款常用的光耦合器元件，广泛应用于工业控制和电源控制领域。
该元件能够实现输入光信号和输出电流之间的隔离，具有高速响应、高电流传导能力和低输入输出间隔电压等特点。
引脚定义M O C3021包含4个引脚，具体定义如下：1.引脚1（An od e）:此引脚连接到光耦器的正级端，通常通过一个电阻与输入光源连接。
输入光源提供的光信号会被导通至输出端。
2.引脚2（Ca th od e）:此引脚连接到光耦器的负级端，通常与引脚3连在一起，作为输出端的共地（G ND）。
3.引脚3（MT1）:此引脚连接到光耦器的二极管端。
电流输入至此引脚时，如果通过与引脚1连接的正极端，则会导通输出端，否则输出端断开。
4.引脚4（MT2）:此引脚用于连接输出负载，负载通常是一个三端可控硅（T ri ac）或晶闸管。
当输入光源导通时，输出负载将被激活，并执行相应的操作。
使用注意事项在使用M OC3021光耦时，应注意以下几点：1.光源选取：输入光源应具备足够的亮度和合适的波长，以确保光耦输入端正常工作。
2.外部电路：光耦的输入端通常需要外部接入一个适当的电阻，用于限制输入端电流，保护光耦器。
3.正确连接：在连接其他元器件之前，请确保正确连接了光耦的引脚。
连接错误可能导致元件损坏或无法正常工作。
4.绝缘性能：M OC3021具有良好的绝缘性能，但在实际使用中，仍需要注意绝缘故障和电流冲击等问题。
合理的布线和绝缘措施可以有效减少这些问题的发生。
总结通过本文档，我们了解了MO C3021光耦引脚的定义及使用注意事项。
准确的连接和正确的电阻值选择将确保光耦器的正常工作，并可通过控制输入光源来激活输出负载。
在实际应用中，需要根据具体需求来选择适合的光源和外部电路，以实现预期的控制效果。
同时，要注意绝缘性能和安全可靠性，确保系统运行稳定和安全。
光纤的应用及原理
光纤的应用及原理1. 光纤的原理光纤是一种用来传输光信号的纤维，其原理基于光的全反射和多次衰减。
光纤由两个主要部分组成：内核和包层。
内核是一根非常细的玻璃或塑料材料，其中包含光信号。
包层是包裹在内核外部的材料，其作用是保护内核免受损害并确保光信号沿着光纤传输。
光纤的工作原理可以简单概括为以下几步： 1. 光信号从光源产生，经过调制后进入光纤。
2. 光信号在光纤内核内通过多次全反射进行传输。
3. 光信号在光纤的另一端由接收器接收并解调。
2. 光纤的应用2.1. 通信领域光纤在通信领域有着广泛的应用。
由于光信号传输速度快、损耗低且能够传输大量信息，光纤成为长距离通信的理想选择。
以下是光纤在通信领域的几个应用案例：•光纤通信网络：光纤通信网络基于光纤的优势，实现了高速、大容量、远距离的通信传输，并成为现代通信的主流技术。
•光纤宽带接入：光纤宽带接入解决了传统宽带接入方式带宽受限的问题，为用户提供了更快的互联网体验。
•光纤传感技术：利用光纤的传感特性，可以实现对温度、压力、振动等物理量的高精度检测。
2.2. 医疗领域光纤在医疗领域有着广泛的应用。
其高透明度、柔软性和小尺寸使其成为医疗设备中的重要组成部分。
以下是光纤在医疗领域的几个应用案例：•光导手术：光导手术利用光纤将光信号传输到需要治疗的部位，使医生能够在操作过程中看到更清晰的图像，提高手术的准确性和安全性。
•光纤光源：光纤光源是一种将光能耦合到光纤中的设备，用于进行光疗、光刀等治疗过程。
•光学成像：光纤通过传输光信号，实现对人体内部结构和组织的成像，例如内窥镜等医疗设备。
2.3. 工业领域光纤在工业领域有着广泛的应用。
其高耐热性、抗干扰性和高可靠性使其成为工业自动化的重要工具。
以下是光纤在工业领域的几个应用案例：•光纤传感器：光纤传感器可以用于监测温度、压力、流速等工业过程量，并实现远程监测和控制。
•光纤激光切割机：光纤激光切割机利用高能量激光通过光纤传输，实现对金属、塑料等材料的高精度切割。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光耦合工业应用
光耦合器在工业应用中起着重要的作用，特别是在需要隔离和传输信号的场合。
以下是对光耦合器在工业应用中的一些主要介绍：
1.信号隔离与传输：光耦合器最基本的作用是实现信号
的隔离传输。
在工业控制系统中，不同电路部分之间有时需要相互独立，以避免彼此之间的干扰。
光耦合器通过光信号的转换，可以将输入的电信号隔离并传输到输出端，从而实现了电路之间的信号传输和隔离。
这有助于提高系统的抗干扰性和稳定性。
2.实现电平转换：光耦合器可以实现不同电路部分之间
的电平转换。
由于不同的电路部分可能具有不同的电平范围，为了使它们能够正常通信，需要使用光耦合器进行电平转换。
通过光耦合器，可以将高电平信号转换为低电平信号，或将低电平信号转换为高电平信号，从而实现了不同电路之间的兼容性。
3.安全控制：在工业控制系统中，安全控制是一个非常
重要的方面。
光耦合器可以实现安全控制，通过将输入的开关信号转换为光信号，再传输到输出端。
这样可以避免因直接传输开关信号而产生的电火花或电击现象，提高了系统的安全性能。
4.遥感测量：在工业生产中，需要对各种参数进行测量
和监测，例如温度、压力、流量等。
光耦合器可以将传感器输出的微弱电信号转换为光信号，并通过光纤传输到远端进行分析和处理。
这种遥感测量技术可以避免长距离传输带来的信号损失和干扰，提高了测量的准确性和可靠性。
5.数字通信：在工业控制网络中，需要实现各种设备之
间的通信和数据传输。
光耦合器可以将数字信号转换为光信
号，并通过光纤传输到远端设备。
这种数字通信技术具有高
速、长距离、低误码率等优点，广泛应用于工业自动化、智能家居等领域。
总之，光耦合器在工业应用中具有广泛的应用前景和重要的作用。
它可以实现信号的隔离传输、电平转换、安全控制、遥感测量和数字通信等功能。
随着工业自动化和智能化的发展，光耦合器的应用将更加广泛和深入。
