液晶屏LVDS,TTL,RSDS接口样式的区别方法
液晶屏MIPI接口与LVDS接口区别(总结)
液晶屏MIPI接口与LVDS接口区别（总结）液晶屏接口类型有LVDS接口、MIPI DSIDSI接口（下文只讨论液晶屏LVDS接口，不讨论其它应用的LVDS接口，因此说到LVDS接口时无特殊说明都是指液晶屏LVDS接口），它们的主要信号成分都是5组差分对，其中1组时钟CLK，4组DATA（MIPI DSI接口中称之为lane），它们到底有什么区别，能直接互联么？在网上搜索“MIPI DSI接口与LVDS 接口区别”找到的答案基本上是描述MIPI DSI接口是什么，LVDS接口是什么，没有直接回答该问题。
深入了解这些资料后，有了一些眉目，整理如下。
首先，两种接口里面的差分信号是不能直接互联的，准确来说是互联后无法使用，MIPI DSI 转LVDS比较简单，有现成的芯片，例如ICN6201、ZA7783；LVDS转MIPI DSI比较复杂暂时没看到通用芯片，基本上是特制模块，而且原理也比较复杂。
其次，它们的主要区别总结为两点：1、LVDS接口只用于传输视频数据，MIPI DSI不仅能够传输视频数据，还能传输控制指令；2、LVDS接口主要是将RGB TTL信号按照SPWG/JEIDA格式转换成LVDS信号进行传输，MIPI DSI接口则按照特定的握手顺序和指令规则传输屏幕控制所需的视频数据和控制数据。
从传输的内容可以更直观看到两种接口的区别，具体传输的内容如下：1、LVDS接口表上slot0到slot6表示时钟周期，CHx_DATA0到CHx_DATA3分别表示数据差分对1到4组，而后面跟着的G0等视频帧就是数据2、MIPI DSI接口图2 MIPI DSI接口每个lane里面传输的内容图3 一个SP或者LgP的展开图通道里面按需要以短包（SP）或者长包（LgP）的形式传送数据，具体的包格式参考相关资料。
在此就能看出LVDS接口和MIPI DSI接口物理介质同是差分线对，但是传输的内容确实完全不同的。
LCD屏接口详解
LCD的接口有多种，分类很细。
主要看LCD的驱动方式和控制方式，目前手机上的彩色LCD的连接方式一般有这么几种：MCU模式，RGB模式，SPI模式，VSYNC模式，MDDI模式，DSI模式。
MCU模式（也写成MPU模式的）。
只有TFT模块才有RGB接口。
但应用比较多的就是MUC模式和RGB 模式，区别有以下几点：1.MCU接口:会解码命令，由timing generator产生时序信号，驱动COM和SEG驱器。
RGB接口:在写LCD register setting时，和MCU接口没有区别。
区别只在于图像的写入方式。
2.用MCU模式时由于数据可以先存到IC内部GRAM后再往屏上写，所以这种模式LCD可以直接接在MEMORY的总线上。
用RGB模式时就不同了，它没有内部RAM，HSYNC，VSYNC，ENABLE，CS，RESET，RS可以直接接在MEMORY的GPIO口上，用GPIO口来模拟波形.3.MPU接口方式：显示数据写入DDRAM，常用于静止图片显示。
RGB接口方式：显示数据不写入DDRAM，直接写屏，速度快，常用于显示视频或动画用。
MCU接口和RGB接口主要的区别是：MCU接口方式：显示数据写入DDRAM，常用于静止图片显示。
RGB接口方式：显示数据不写入DDRAM，直接写屏，速度快，常用于显示视频或动画用。
MCU模式因为主要针对单片机的领域在使用,因此得名.后在中低端手机大量使用,其主要特点是价格便宜的。
MCU-LCD接口的标准术语是Intel提出的8080总线标准，因此在很多文档中用I80 来指MCU-LCD屏。
主要又可以分为8080模式和6800模式，这两者之间主要是时序的区别。
数据位传输有8位，9位，16位，18位，24位。
连线分为：CS/，RS(寄存器选择），RD/，WR/，再就是数据线了。
优点是：控制简单方便，无需时钟和同步信号。
缺点是：要耗费GRAM，所以难以做到大屏（3.8以上）。
(整理)液晶屏接口分类
1.TTL 接口一． TTL接口概述TTL，即Transistor Transistor Logic,译为：晶体管－晶体管逻辑。
TTL电平信号由TTL器件产生。
TTL器件是数字集成电路的一大门类，它采用双极性工艺制造，具有高速度、低功耗和品种多等特点。
TTL接口属于并行方式传输数据的接口，采用这种接口时，不必在液晶显示器的主板端和液晶面板端使用专用的接口电路。
“TTL输入接口电路”中的TTL主要是指传输信号的逻辑电平，TTL器件输出低电平小于0.8V就认为是低电平0，输出高于2.4V就是认为高电平1（液晶显示器的驱动板高电平一般为3V）也就是说TTL电平信号分高和低两个电平，分别表示1和0,由于数字电路中的数据一般用二进制不服表示，因此TTL电平信号可用来表示二进制数据。
另外，TTL电平信号对于数字设备内部的数据传输是很理想的，首先，TTL电平信号可以直接与集成电路连接，而不需要线路驱动器以及接收器电路;其次，数字设备内部的数据舆是在调整下进行的，而TTL接口的操作恰能满足这个要求。
采用TTL输入接口电路的液晶面板，其输入信号就是SCALER电路的输出信号（TTL电平信号），由于SCALER电路的输出信号直接采用高电压的TTL电平经电缆线传送到液晶面板的输入接口，信号电压高、连线多、传输电缆长，因此这种接口电路方式的抗干扰能力比较差，而且容易产生电磁干扰（EMI）.在实际应用中，采用TTL输入接口电路的大多是小尺寸液晶面板（15英寸以下）或低分辨率的液晶面板。
另外，在笔记本电脑中也常使用TTL输入接口的液晶面板。
二． TTL接口的分类按照6比特液晶面板、8比特液晶面板、单路方式或双路方式传输RGB数据的不同，还可以将TTL 接口细分为以下几种。
1. 单路（或单通道）TTL6接口对应于6比特液晶面板，使用单路方式传输RGB数据，也称为18位（R、G、B各6位）TTL接口。
2. 双路TTL6位接口对应于6比特液晶面板，使用奇/偶像素双路方式传输RGB数据，也称为36位（奇/偶RGB各6位）TTL接口。
液晶屏接口定义以及区分方法
液晶屏接口定义以及区分方法液晶屏是一种常见的显示屏技术，广泛应用于电视、电脑、手机等各种电子设备中。
液晶屏的接口定义和区分方法对于电子设备的设计和使用非常重要。
本文将从液晶屏接口的定义和区分方法两个方面展开，介绍液晶屏接口的基本概念以及不同类型的接口。
一、液晶屏接口的定义液晶屏接口是指将液晶屏与其他电子设备进行连接和通信的接口。
液晶屏接口通常包括电源接口、信号接口和控制接口三个方面。
1. 电源接口：液晶屏的电源接口用于连接电源，提供工作所需的电力。
电源接口通常包括直流电源接口和交流电源接口两种类型，具体使用哪种类型取决于电子设备的设计和使用环境。
2. 信号接口：液晶屏的信号接口用于传输图像信号和音频信号。
常见的信号接口有HDMI接口、DisplayPort接口、DVI接口、VGA接口等。
不同的接口类型具有不同的传输速度和分辨率支持能力。
3. 控制接口：液晶屏的控制接口用于与电子设备进行通信和控制。
常见的控制接口有I2C接口、SPI接口、LVDS接口等。
控制接口的选择取决于电子设备的控制系统和液晶屏的控制芯片。
二、液晶屏接口的区分方法液晶屏接口可以根据不同的标准和接口类型进行区分。
下面将介绍几种常见的液晶屏接口及其区分方法。
1. HDMI接口和DisplayPort接口：HDMI接口和DisplayPort接口是目前应用最广泛的高清视频接口。
它们都支持高清视频和音频传输，但在一些技术细节上有所区别。
HDMI接口主要用于电视和家庭影院系统，而DisplayPort接口主要用于计算机和显示器。
此外，DisplayPort接口的传输速度和分辨率支持能力更高。
2. DVI接口和VGA接口：DVI接口是一种数字和模拟兼容的视频接口，支持高分辨率的数字信号传输。
VGA接口是一种模拟视频接口，适用于低分辨率的显示设备。
DVI接口和VGA接口在传输质量和分辨率支持能力上存在明显差异，DVI接口更适合高清视频显示。
TTL&LVDS

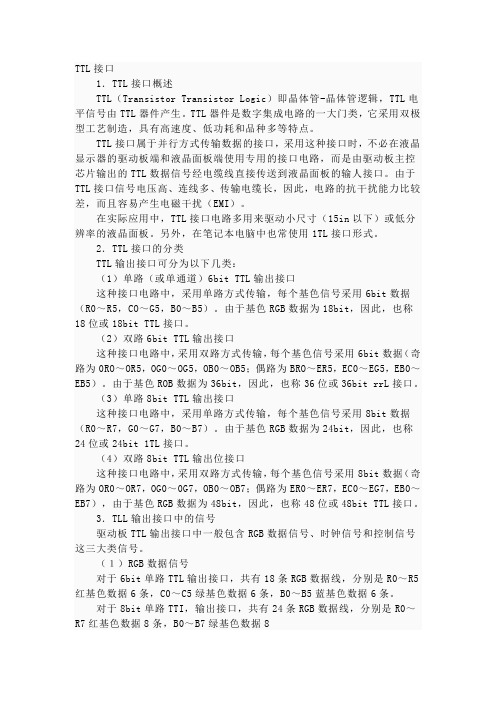

TTL接口1．TTL接口概述TTL（Transistor Transistor Logic）即晶体管-晶体管逻辑，TTL电平信号由TTL器件产生。
TTL器件是数字集成电路的一大门类，它采用双极型工艺制造，具有高速度、低功耗和品种多等特点。
TTL接口属于并行方式传输数据的接口，采用这种接口时，不必在液晶显示器的驱动板端和液晶面板端使用专用的接口电路，而是由驱动板主控芯片输出的TTL数据信号经电缆线直接传送到液晶面板的输人接口。
由于TTL接口信号电压高、连线多、传输电缆长，因此，电路的抗干扰能力比较差，而且容易产生电磁干扰（EMI）。
在实际应用中，TTL接口电路多用来驱动小尺寸（15in以下）或低分辨率的液晶面板。
另外，在笔记本电脑中也常使用1TL接口形式。
2．TTL接口的分类TTL输出接口可分为以下几类：（1）单路（或单通道）6bit TTL输出接口这种接口电路中，采用单路方式传输，每个基色信号采用6bit数据（R0～R5，CO～G5，B0～B5）。
由于基色RGB数据为18bit，因此，也称18位或18bit TTL接口。
（2）双路6bit TTL输出接口这种接口电路中，采用双路方式传输，每个基色信号采用6bit数据（奇路为0RO～OR5，OG0～OG5，OB0～OB5；偶路为BRO～ER5，EC0～EG5，EB0～EB5）。
由于基色ROB数据为36bit，因此，也称36位或36bit rrL接口。
（3）单路8bit TTL输出接口这种接口电路中，采用单路方式传输，每个基色信号采用8bit数据（R0～R7，G0～G7，B0～B7）。
由于基色RGB数据为24bit，因此，也称24位或24bit 1TL接口。
（4）双路8bit TTL输出位接口这种接口电路中，采用双路方式传输，每个基色信号采用8bit数据（奇路为OR0～OR7，OG0～0G7，OB0～OB7；偶路为ER0～ER7，EC0～EG7，EB0～EB7），由于基色RGB数据为48bit，因此，也称48位或48bit TTL接口。
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
TFT-LCD的接口种类
TFT-LCD的接口种类液晶屏接口一、TFT-LCD的接口种类：单TTL6位（8位）双TTL6位（8位）单LVDS6位（8位）双LVDS6位（8位）单TMDS6位（8位）双TMDS6位（8位）还有最新出来的标准RSDS6位和8位是用来表示屏能显示颜色多少，6位屏可以显示颜色为2的6次方某2的6次方某2的6次方分别代表RGB三基色，算下来6位屏最多可以显示的颜色为262144种颜色，8位屏为16777216种颜色。
屏显示颜色的多少只和屏的位数有关。
我们本本用的屏一般都是6位的。
早期的本本都是用12寸以下的屏，该种屏分辩率一般为640某480（VGA）800某600（SVGA），采用的接口为单TTL6位，屏上接针脚为41针和31针，12寸以41针居多（800某600），10寸以31针居多（640某480）。
TTL信号是TFT-LCD能识别的标准信号，就算是以后用到的LVDSTMDS都是在它的基础上编码得来的。
TTL信号线一共有22根（最少的，没有算地和电源的）分另为RGB三基色信号，两个HSVS行场同步信号，一个数据使能信号DE一个时钟信号CLK，其中RGG三基色中的每一基色又根据屏的位数不同，而有不同的数据线数（6位，和8位之分）6位屏和8位屏三基色分别有R0--R5（R7）G0--G5（G7）B0--B5（B7）三基色信号是颜色信号，接错会使屏显示的颜色错乱。
另外的4根信号（HSVSDECLK）是控制信号，接错会使屏点不亮，不能正常显示。
由于TTL信号电平有3V左右，对于高速率的长距离传输影响很大，且抗干扰能力也比较差。
所以之后又出现了LVDS接口的屏，只要是某GA以上分辩率的屏都是用LVDS方式。
LVDS也分单通道，双通道，6位，8位，之分，原理和TTL分法是一样的。
LVDS（低压差分信号）的工作原理是用一颗专门的IC，把输入的TTL信编码成LVDS信号，6位为4组差分，8位为5组差分，数据线名称为D0-D0+D1-D1+D2-D2+CK-CK+D3-D3+其中如果是6位屏就没有D3-D3+这一组信号，这个编码过程是在我们电脑主板上完成的。
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
LCD的接口类型详解
LCD的接口类型详解LCD的接口有多种，分类很细。
主要看LCD的驱动方式和控制方式，目前手机上的彩色LCD的连接方式一般有这么几种：MCU模式，RGB模式，SPI模式，VSYNC模式，MDDI模式，DSI模式。
MCU 模式（也写成MPU模式的）。
只有TFT模块才有RGB接口。
但应用比较多的就是MUC模式和RGB 模式，区别有以下几点：1.MCU接口:会解码命令，由timing generator产生时序信号，驱动COM和SEG驱器。
RGB接口:在写LCD register setting时，和MCU接口没有区别。
区别只在于图像的写入方式。
2.用MCU模式时由于数据可以先存到IC内部GRAM后再往屏上写，所以这种模式LCD可以直接接在MEMORY的总线上。
用RGB模式时就不同了，它没有内部RAM，HSYNC，VSYNC，ENABLE，CS，RESET，RS可以直接接在MEMORY的GPIO口上，用GPIO口来模拟波形.3.MPU接口方式：显示数据写入DDRAM，常用于静止图片显示。
RGB接口方式：显示数据不写入DDRAM，直接写屏，速度快，常用于显示视频或动画用。
MCU接口和RGB接口主要的区别是：MCU接口方式：显示数据写入DDRAM，常用于静止图片显示。
RGB接口方式：显示数据不写入DDRAM，直接写屏，速度快，常用于显示视频或动画用。
MCU模式因为主要针对单片机的领域在使用,因此得名.后在中低端手机大量使用,其主要特点是价格便宜的。
MCU-LCD接口的标准术语是Intel提出的8080总线标准，因此在很多文档中用I80 来指MCU-LCD屏。
主要又可以分为8080模式和6800模式，这两者之间主要是时序的区别。
数据位传输有8位，9位，16位，18位，24位。
连线分为：CS/，RS(寄存器选择），RD/，WR/，再就是数据线了。
优点是：控制简单方便，无需时钟和同步信号。
缺点是：要耗费GRAM，所以难以做到大屏（3.8以上）。
屏的接口类型种类以及接口定义分析（绝对收藏）
屏的接口类型种类以及接口定义分析（绝对收藏）一、屏的接口类型大致有：1.SPI：SPI/采用较少，连线为CS/，SLK，SDI，SDO四根线，连线少但是软件控制比较复杂。
一般用于低速黑白小尺寸屏；2.I2C：I2C一般用于低速黑白小尺寸屏；3.CPU：在功能机上用的多；4.RGB：大屏采用较多；5.LVDS：LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用；6.MDDI：为高通推出，将取代SPI模式而成为移动领域的高速串行接口；7.MIPI：为多家重量级厂商联合成立的组织。
1.SPI接口SPI(Serial Peripheral Interface)：串行外围接口。
是Motorola 首先在其MC68HCXX系列处理器上定义的。
它可以使MCU与各种外围设备以串行方式进行通信以交换信息。
SPI有三个寄存器分别为：控制寄存器SPCR，状态寄存器SPSR，数据寄存器SPDR。
外围设备包括FLASHRAM、网络控制器、LCD显示驱动器、A/D转换器和MCU 等。
SPI接口主要应用在EEPROM、FLASH、实时时钟、AD转换器，还有数字信号处理器和数字信号解码器之间。
2.I2C接口I2C(Inter－Integrated Circuit)：I2C总线是一种由NXP(原PHILIPS公司)开发的两线式串行总线，最主要的优点是其简单性和有效性。
总线是用于连接微控制器及其外围设备。
I2C总线的另一个优点是，它支持多主控(multimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。
一个主控能够控制信号的传输和时钟频率。
当然，在任何时间点上只能有一个主控。
3.CPU接口CPU：在智能机之前的功能机上用的多，手机进入到大屏时代后，并口的传输速度跟不上，特别是面临高清播放的应用，能力不足，所以出现了MDDI和MIPI。
4.RGB接口RGB：大屏采用较多的模式，数据位传输也有6位，16位和18位之分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从屏的接口样式简单区分屏接口类型的方法
很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS屏？
总是很难搞清出。如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏
线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。以下方
法是个人认识，不足之处请大家谅解。
（1）
TTL屏接口样式：
D6T（单6位TTL）：
31扣针，41扣针。对应屏的尺寸主要为笔记本液晶屏（8寸，
10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。主要为台式机
的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见
S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）
2）LVDS屏接口样式：
D6L（单6位LVDS）：
14插针，20插针 14片插，30片插（屏显基板100欧姆电阻的
数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）
D8L（单8位LVDS）：
20插针（5个100欧姆）（15寸）
S6L（双6位LVDS）：
20插针，30插针，30片插（8个100欧姆）（14寸，15寸，1
7寸）
S8L（双8位LVDS）：
30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，
20寸，21寸）
（3）RSDS屏接口样式:
50排线，双40排线，30＋50排线。主要为台式机（15寸，17寸）
液晶屏。
常规LVDS接口液晶屏定义
20PIN单6定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 1
2：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空
每组信号线之间电阻为（数字表120欧左右）
20PIN双6定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：C
LK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+
19：CLK1- 20：CLK1+
每组信号线之间电阻为（数字表120欧左右）
20PIN单8定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 1
2：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+
每组信号线之间电阻为（数字表120欧左右）
30PIN单6定义：
1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 1
2：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：
空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空
每组信号线之间电阻为（数字表120欧左右）
30PIN单8定义：
1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 1
2：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：
R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空
每组信号线之间电阻为（数字表120欧左右）
30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 1
0：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：
地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+
每组信号线之间电阻为（数字表120欧左右）
30PIN双8定义：
1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1
+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0-
21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：
RB3- 30：RB3+
每组信号线之间电阻为（数字表120欧左右）
一般14PIN、20PIN、30PIN为LVDS接口。
