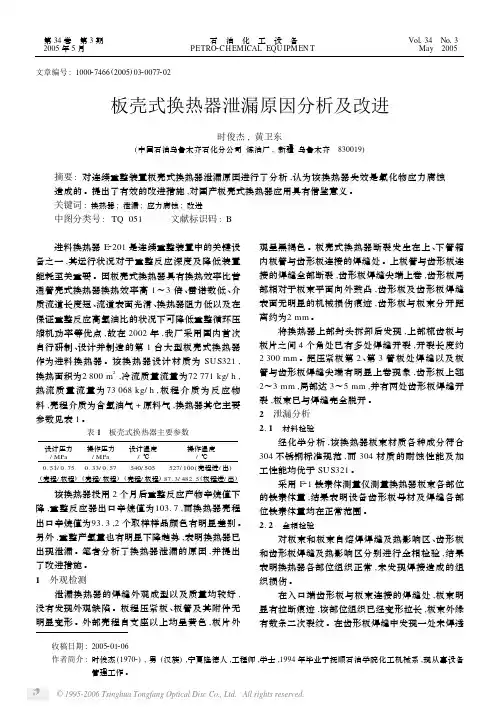

板壳式换热器泄漏原因分析及改进
收稿日期:2005201206作者简介:时俊杰(19702),男(汉族),宁夏隆德人,工程师,学士,1994年毕业于抚顺石油学院化工机械系,现从事设备管理工作。
文章编号:100027466(2005)0320077202板壳式换热器泄漏原因分析及改进时俊杰,黄卫东(中国石油乌鲁木齐石化分公司炼油厂,新疆乌鲁木齐 830019)摘要:对连续重整装置板壳式换热器泄漏原因进行了分析,认为该换热器失效是氯化物应力腐蚀造成的。
提出了有效的改进措施,对国产板壳式换热器应用具有借鉴意义。
关键词:换热器;泄漏;应力腐蚀;改进中图分类号:TQ 051 文献标识码:B 进料换热器E 2201是连续重整装置中的关键设备之一,其运行状况对于重整反应深度及降低装置能耗至关重要。
因板壳式换热器具有换热效率比普通管壳式换热器换热效率高1～3倍、雷诺数低、介质流道长度短、流道表面光滑、换热器阻力低以及在保证重整反应高氢油比的状况下可降低重整循环压缩机功率等优点,故在2002年,我厂采用国内首次自行研制、设计并制造的第1台大型板壳式换热器作为进料换热器。
该换热器设计材质为SU S321,换热面积为2800m 2,冷流质量流量为72771kg/h ,热流质量流量为73068kg/h ,板程介质为反应物料,壳程介质为含氢油气+原料气,换热器其它主要参数见表1。
表1 板壳式换热器主要参数设计压力/MPa 操作压力/MPa 设计温度/℃操作温度/℃0.51/0.750.33/0.57540/505527/100(壳程进/出)(壳程/板程)(壳程/板程)(壳程/板程)87.3/482.5(板程进/出) 该换热器投用2个月后重整反应产物辛烷值下降,重整反应器出口辛烷值为103.7,而换热器壳程出口辛烷值为93.3,2个取样样品颜色有明显差别。
另外,重整产氢量也有明显下降趋势,表明换热器已出现泄漏。
笔者分析了换热器泄漏的原因,并提出了改进措施。

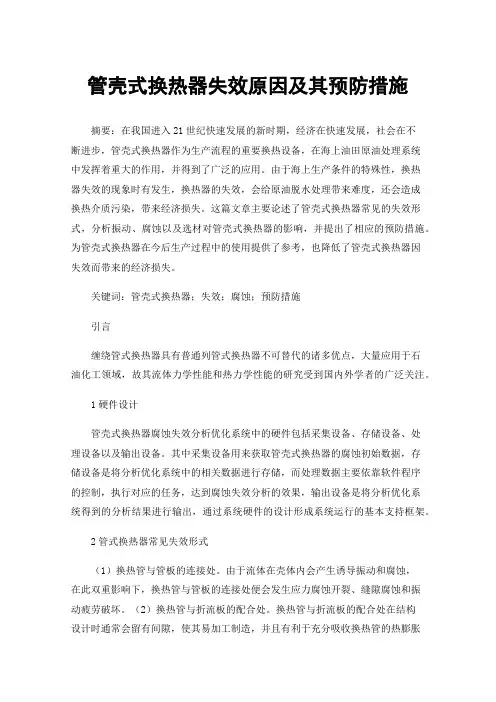

管壳式换热器失效原因及其预防措施
管壳式换热器失效原因及其预防措施摘要：在我国进入21世纪快速发展的新时期，经济在快速发展，社会在不断进步，管壳式换热器作为生产流程的重要换热设备，在海上油田原油处理系统中发挥着重大的作用，并得到了广泛的应用。
由于海上生产条件的特殊性，换热器失效的现象时有发生，换热器的失效，会给原油脱水处理带来难度，还会造成换热介质污染，带来经济损失。
这篇文章主要论述了管壳式换热器常见的失效形式，分析振动、腐蚀以及选材对管壳式换热器的影响，并提出了相应的预防措施。
为管壳式换热器在今后生产过程中的使用提供了参考，也降低了管壳式换热器因失效而带来的经济损失。
关键词：管壳式换热器；失效；腐蚀；预防措施引言缠绕管式换热器具有普通列管式换热器不可替代的诸多优点，大量应用于石油化工领域，故其流体力学性能和热力学性能的研究受到国内外学者的广泛关注。
1硬件设计管壳式换热器腐蚀失效分析优化系统中的硬件包括采集设备、存储设备、处理设备以及输出设备。
其中采集设备用来获取管壳式换热器的腐蚀初始数据，存储设备是将分析优化系统中的相关数据进行存储，而处理数据主要依靠软件程序的控制，执行对应的任务，达到腐蚀失效分析的效果，输出设备是将分析优化系统得到的分析结果进行输出，通过系统硬件的设计形成系统运行的基本支持框架。
2管式换热器常见失效形式（1）换热管与管板的连接处。
由于流体在壳体内会产生诱导振动和腐蚀，在此双重影响下，换热管与管板的连接处便会发生应力腐蚀开裂、缝隙腐蚀和振动疲劳破坏。
（2）换热管与折流板的配合处。
换热管与折流板的配合处在结构设计时通常会留有间隙，使其易加工制造，并且有利于充分吸收换热管的热膨胀量。
由于换热管中的壳程流体会产生冲击作用，在流体冲击力的作用下，此间隙会逐渐增大，从而使得折流板切割换热管，导致巨大的振动噪音和换热管的泄露失效。
（3）管板与壳体连接处。
在设备运行期间，换热器的壳体和管板之间承受着较大的温差应力和压力载荷。
管壳式换热器故障维修方法范本

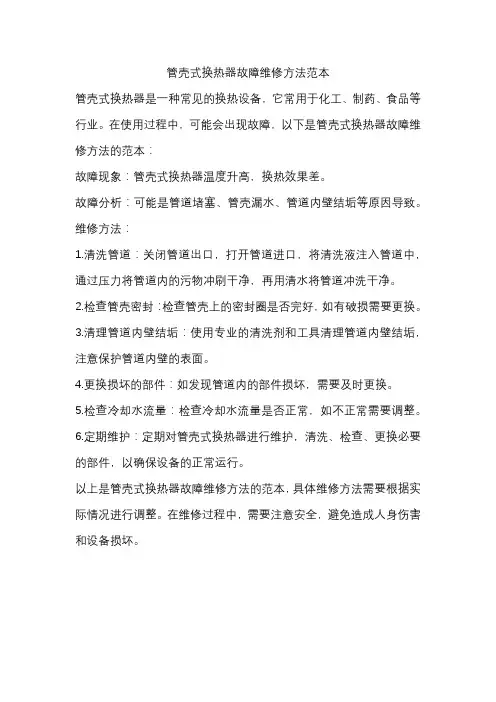

管壳式换热器故障维修方法范本
管壳式换热器是一种常见的换热设备，它常用于化工、制药、食品等行业。
在使用过程中，可能会出现故障，以下是管壳式换热器故障维修方法的范本：
故障现象：管壳式换热器温度升高，换热效果差。
故障分析：可能是管道堵塞、管壳漏水、管道内壁结垢等原因导致。
维修方法：
1.清洗管道：关闭管道出口，打开管道进口，将清洗液注入管道中，通过压力将管道内的污物冲刷干净，再用清水将管道冲洗干净。
2.检查管壳密封：检查管壳上的密封圈是否完好，如有破损需要更换。
3.清理管道内壁结垢：使用专业的清洗剂和工具清理管道内壁结垢，注意保护管道内壁的表面。
4.更换损坏的部件：如发现管道内的部件损坏，需要及时更换。
5.检查冷却水流量：检查冷却水流量是否正常，如不正常需要调整。
6.定期维护：定期对管壳式换热器进行维护，清洗、检查、更换必要的部件，以确保设备的正常运行。
以上是管壳式换热器故障维修方法的范本，具体维修方法需要根据实际情况进行调整。
在维修过程中，需要注意安全，避免造成人身伤害和设备损坏。
壳管式换热器故障分析与维修
壳管式换热器故障分析与维修摘要：工业产过程中，管壳式换热器应用广泛，具有结构简单，材质多样，操作方便的优点，而生产过程容易出现泄露的故障，所以需要对其进行针对性处理，采取恰当的方式检修故障，提高效率。
本文主要通过对管壳式换热器在实际运作时存在的问题进行细致的分析，找出了其中最容易出现故障的具体部位，并阐述了维修处理管壳式换热器故障的有效方法。
关键词：管壳式换热器；故障分析；维修处理前言：应用换热器的过程中，一般都是表现为热交换效率不高以及整体出现泄露等情况，考虑到其具有广泛的应用性，应该重视具体的解决措施，几乎每套设备中都会出现，因此其数量之大是不言而喻的，随之而来的检修工作量也就非常重。
可管壳式换热器的检修和其它的相比较为简单，主要是依据运行中发生的问题，有针对性的检修与修复。
所以，研究管壳式换热器的故障缘由及维修解决办法，为有关现场维修管理供给参考具有非常重要的作用。
1、管壳式换热器维修处理的必要性就管壳式的换热器来说，其主要功能是将不同介质进行换热，将不同温位能量合理的利用，既满足工艺要求，又达到节约能耗的作用。
然而，由于介质的多样性，其物料杂质也是五花八门，腐蚀原因复杂多变，多种腐蚀机理共同作用，导致其腐蚀破坏，结垢导致换热效率低下，故障频发，检修频繁，都会影响其经济性。
因此，想要确保装置的顺利工作，运行经济高效，确保装置的长、满、优运行，那么处理好管壳式换热器出现的腐蚀和积垢问题，对材质进行合理升级，就是十分值得研究。
2、管壳式换热器故障分析2.1换热器出现泄露故障在换热器运行过程中，出现泄漏主要有以下几个原因。
第一，螺栓松动或者密封垫片损坏容易造成密封面出现泄漏。
第二，因为设备长期的运作，介质对换热器和相关的管道进行长期的冲刷，从而造成设备磨损或者锈蚀的现象，经常采用机械清洗的方法也容易造成管束泄漏。
第三，换热管振动或者温差应力，会造成其之间的焊接处出现了裂缝等情况，最终引起管板泄露，管程介质出现互串。
管壳式换热器故障及维修
管壳式换热器故障及维修摘要：管壳式换热器使用时，常会出现泄漏和堵塞等故障，影响换热效果，因此本文在介绍管壳式换热器型号及结构的前提下，对管壳式换热器故障及维修处理措施进行探究。
关键词：管壳式换热器；故障；维修；处理1管壳式换热器型号及结构1.1U型管式换热器U型管式换热器仅有一块管板，由于其是按照不同的管板进行相应的设计是两端进行，同时固定在同一块板子上的一种换热器，由于其加热壳体与生产管线是分离安置的，因此可以自由伸缩和拉长，能够满足不同工况条件下的需求。
同时由于其不与管壁和管壳等直接连接，在温度差上有一定的差别，其热补偿性能较好，在当前的工业生产中应用较为广泛。
由于其管程式双管程的流程较长，因此在流速较高的地区用于较为普遍，同时在承担能力上表现较为突出，U型管材所组成的换热器，一般在高温情况下使用较为普遍，同时在导热性上效果表现较好。
1.2固定管板式换热器固定管板式换热器，由于其通过与壳体直接相连的焊接方式连接，这样的结构在整体的生产过程中结构较为稳定，并且由于换热器的构造较为简单，在拆卸等方面有一定优势。
由于其与壳体内部的很多排管相连，并且在传热效率上有一定的优势，同时在两侧都可以进行加热，导致其传热效率有一定程度的提升，管程能够分成任意的偶数个来进行加热，使换热器的加热效率最大化，同时由于其与其他形式的换热器相比，不仅在造价方面有一定优势，并且在内部都可以进行简单清洗，在目前的工业生产中应用较为广泛。
1.3浮头式换热器浮头式换热器相较固定板式换热器做了一定程度的改进，尤其是在换热器的缺陷上做出了明显的调整，其在固定方式上一端与管体相连另一端进行自由拆卸，这样的方式能够最大化的进行检修提供的方便，并且在管板上能够进行自由移动，为其加热效率的控制来说有一定的调整性，这一可移动的管板称为浮头。
这类的加热壳体与管束之间的膨胀约束是相对自由的，并且两种介质在温差较大时能够进行一定的热力传导，最大限度保证其不会产生热量的损耗，这种设计为检修和安装清洗等多种工作的开展提供了一定的便利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管壳式换热器泄漏原因分析及改进设计思路
摘要：分析管壳式换热器的泄漏现象，提出折流板与铜管之间存在微小间隙，在压缩空气的冲刷下，两者之间频繁的碰撞和摩擦，导致铜管壁破裂泄漏。
文章还提出了在铜管与管板之间增加耐磨的聚四氟乙烯套管，来保护换热铜管的设计思路。
关键词：管壳式换热器；泄漏；分析；改进设计
1 故障现象
压缩空气是卷烟生产企业的必要动力之一，淮阴卷烟厂动力中心站房内安装使用压空设备是4台水冷式BOGE SO340无油螺杆空压机。
设备于2001年投用，状态一直比较平稳，但近期却多次发生冷却器内漏的情况。
其中一台冷却器漏水，由于发现不及时，导致冷却水进入了压缩机腔体，造成Ⅱ级转子抱死的严重情况，由于故障出现的较有规律性，因此对其进行了相关的调查和分析，并提出了一些改进建议，供同行借鉴。
2 泄漏原因调查
(1)冷却器的基本结构及有关参数BOGE SO340无油螺杆空压机为两级压缩，配置的冷却器为两回程管壳式换热器(结构见图1)，冷却水走管程，压缩空气走壳程，换热器主要部件为紫铜管，管径8 mm，壁厚1 mm，共计232根换热管。
冷却器中冷却水进口温度在25—32℃之间(冬夏季有所差异)，出口温度小于38℃，压缩空气出口温度在180—195℃之间，I级压缩出口压力在2 bar左右，Ⅱ级出口压力在7．0—7．5 bar之间。
(2)故障调查
通过对发生泄漏的4台换热器进行检漏，发现泄漏点多分布在换热器上部，即靠近压缩空气进口侧位置(如图1所示)，共计有5处漏点，其中1位置处有2根管有漏点，2位置处有2根管有漏点，3位置处有1根管有漏点。
进一步检查发现，漏点基本都分布在折流板与铜管接触的地方，5处漏点中有3处为局部穿孔泄漏，2处为局部裂纹泄漏，用手对换热铜管施加外力，发现上部的铜管有轻微的松动，铜管与折流板之间有擦痕，下部的铜管无此现象。
3 泄漏原因分析
(1)发生泄漏的部位多发生在冷却器的上部，此处是压缩空气出口与换热器接触的位置。
由于压缩空气的出口温度(180—195℃)较高，因此换热器上部的铜管外壁温度也最高，机组长期运行特别是重载运行的时候，容易造成铜管受热，机械强度下降。
但管壳式换热器的结构形式决定了这种情况是难以克服的。
具体机械强度的影响有多大，难以准确判断，这里只能作定性分析。
笔者认为对于本案例，这只是导致泄漏的一个次要原因。
(2)管壳式换热器在加工工艺中，换热铜管被穿过两头的管板和中间的折流板，然后用机械涨管的方法将铜管与管板固定。
折流板和铜管之间为了穿管方便，一般折流板的孔洞都会留有公差配合，这就使得折流板与铜管之间存在一定的间隙(见图
2)，也就是说折流板和铜管之间实际上是松动的。
当空压机重载运行时，被压缩的高温(180—195℃)高速(查设备手册，压缩空气出口速度在10．6 m／s)空气进入换热器后持续的冲刷铜管，由于铜管两端是固定的，压缩空气的冲击力作用在铜管上，导致铜管受力扰动变形；
当空压机空载运行时，空气进口阀门关闭，没有压缩空气进入冷却器，铜管的受力消失，铜管恢复原状；当空压机频繁加卸载时，铜管就会交替出现受力变形和恢复原状的变化过程，这就会引起铜管与折流板之间的不停的碰撞和摩擦。
长时间的刚性碰撞和摩擦导致与折流板接触部位的铜管壁逐渐变薄，从而导致局部穿孔或裂缝，使泄漏现象产生。
因此折流板与铜管之间碰撞、摩擦是造成换热管局部泄漏的主要原因。
4 改进设计思路
通过上面分析，我们知道折流板与铜管接触的地方是受力比较集中的地方，其刚性的碰撞和摩擦是导致泄漏的主要原因，因此解决泄漏问题的关键是降低或避免折流板和铜管之间的刚性接触。
根据上述思路，本文提出在换热铜管与折流板接触的地方增加一层耐摩擦的保护套管的设计思路，一方面可以将折流板与铜管隔离开来(见图3)，减少了金属之间的直接接触，另外由于保护套管为塑性材料，也可以减少铜管和折流板之间的间隙，从而实现保护换热铜管的目的。
在加工工艺上，宜对折流板的孔洞做倒角钝化处理，以减少其棱边对保护套管的摩擦。
在套管材料的选择上，可以考虑用聚四氟乙烯材料，因为其满足了以下一些条件：
(I)具有足够的强度和耐磨性，能够满足正常使用的需要；
(2)能够耐受高温，在冷却水断水的极限情况下，铜管壁温度可能达到200oC，而聚四氟乙烯材料可以在250oC以下温度时保证强度和性能不下降；
(3)成型性好，加工方便。
综匕所述，采用套管保护的方法在技术上是可行的，可作为管壳式换热器的一种改进设计方法加以参考。
