摩托罗拉 RFS7000 产品中文 配置手册
MOTOROLA-瘦AP查看、配置方法

1、查看在IE界面输入AC IP地址(58.216.43.242/58.216.43.246),需安装JAVA控件。

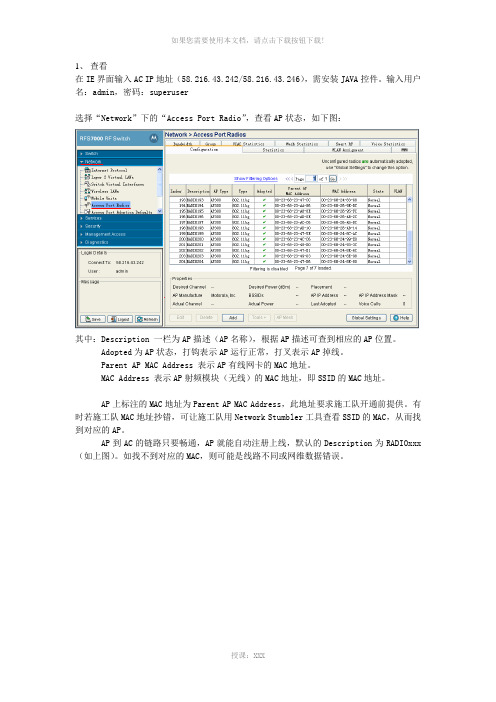

输入用户名:admin,密码:superuser选择“Network”下的“Access Port Radio”,查看AP状态,如下图:其中:Description 一栏为AP描述(AP名称),根据AP描述可查到相应的AP位置。
Adopted为AP状态,打钩表示AP运行正常,打叉表示AP掉线。
Parent AP MAC Address 表示AP有线网卡的MAC地址。
MAC Address 表示AP射频模块(无线)的MAC地址,即SSID的MAC地址。
AP上标注的MAC地址为Parent AP MAC Address,此地址要求施工队开通前提供。
有时若施工队MAC地址抄错,可让施工队用Network Stumbler工具查看SSID的MAC,从而找到对应的AP。
AP到AC的链路只要畅通,AP就能自动注册上线,默认的Description为RADIOxxx (如上图)。
如找不到对应的MAC,则可能是线路不同或网维数据错误。
AP配置如图,根据AP的Parent AP MAC Address查找到相应AP,双击打开配置界面,如下图:在Radio Descr.中输入AP描述,AP描述可自己取,但只能使用英文标识,长度需小于20。
为查询方便,可将AP描述作相应记录。
完成后按下方OK按钮。
下面为AP配置相应VLAN。
同样在Network的Access Port Radio界面上,选择“WLAN Assignment”,如下图所示:根据Description 或 AP MAC(有线MAC)查找到相应的AP,双击打开配置界面,如图:可看到跳出界面上有ESS ID和VLAN ID。
查看网维数据表中所分配的VLAN,在对应的VLAN ID前打钩选择,并将默认的VLAN 101取消选择。
完成后选择Apply按钮。
