PTC热敏电阻基础大全
高分子PTC热敏电阻与双金属电路断路器的主要区别在于前者在事故 未被排除以前一直出于关断状态而不会复位，但双金属电路断路器在事 故仍然存在时自身就能复位，这就可能导致在复位时产生电磁波及火花。 同时，在电路处于故障条件下重新接通电路可能损坏设备，因而不安全。 高分子PTC热敏电阻能够一直保持高电阻状态直到排除故障。
这两种产品都能提供过电流保护作用但同一只高分子ptc热敏电阻能多次提供这种保护而保险丝在提供过电流保护之后就必须用另外一只进行替高分子ptc热敏电阻与双金属电路断路器的主要区别在于前者在事故未被排除以前一直出于关断状态而不会复位但双金属电路断路器在事故仍然存在时自身就能复位这就可能导致在复位时产生电磁波及火花
高分子PTC热敏电阻的工作原理是什么？
高分子PTC热敏电阻是由填充炭黑颗粒的聚合物材料制成。 这种材料具有一定导电能力，因而能够通过额定的电流。 如果通过热敏电阻的电流过高，它的发热功率大于散热功 率，此时热敏电阻的温度将开始不断升高，同时热敏电阻 中的聚合物基体开始膨胀，这使炭黑颗粒分离，并导致电 阻上升，从而非常有效地降低了电路中的电流。这时电路 中仍有很小的电流通过，这个电流使热敏电阻维持足够温 度从而保持在高电阻状态。当故障排除之后，高分子PTC 热敏电阻很快冷却并将回复到原来的低电阻状态，这样又 象一只新的热敏电阻一样可以重新工作了。
高分子PTC热敏电阻与保险丝、双金属电路断路器及陶瓷PTC热敏电阻 的主要区别是什么？ 高分子PTC热敏电阻是一种具有正温度系数特性的导电高分子材料，它 与保险丝之间最显着的差异就是前者可以多次重复使用。这两种产品 都能提供过电流保护作用，但同一只高分子PTC热敏电阻能多次提供这 种保护，而保险丝在提供过电流保护之后，就必须用另外一只进行替 换。
热敏电阻及其原理应用
热敏电阻及其原理应用热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。
热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。
正温度系数热敏电阻器(PTC)在温度越高时电阻值越大，负温度系数热敏电阻热敏电阻器(NTC)在温度越高时电阻值越低，它们同属于半导体器件。
1简介热敏电阻是开发早、种类多、发展较成熟的敏感元器件.热敏电阻由半导体陶瓷材料组成，热敏电阻是用半导体材料，大多为负温度系数，即阻值随温度增加而降低。
温度变化会造成大的阻值改变，因此它是最灵敏的温度传感器。
但热敏电阻的线性度极差，并且与生产工艺有很大关系。
制造商给不出标准化的热敏电阻曲线。
热敏电阻体积非常小，对温度变化的响应也快。
但热敏电阻需要使用电流源，小尺寸也使它对自热误差极为敏感。
[1] 利用的原理是温度引起电阻变化.若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线.这就是半导体热敏电阻的工作原理.热敏电阻包括正温度系数(PTC)和负温度系数(NTC)热敏电阻，以及临界温度热敏电阻(CTR)。
2特点①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化;②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃(目前最高可达到2000℃)，低温器件适用于-273℃～55℃;③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度;④使用方便，电阻值可在0.1～100kΩ间任意选择;⑤易加工成复杂的形状，可大批量生产;⑥稳定性好、过载能力强。
3工作原理热敏电阻将长期处于不动作状态;当环境温度和电流处于c区时，热敏电阻的散热功率与发热功率接近，因而可能动作也可能不动作。

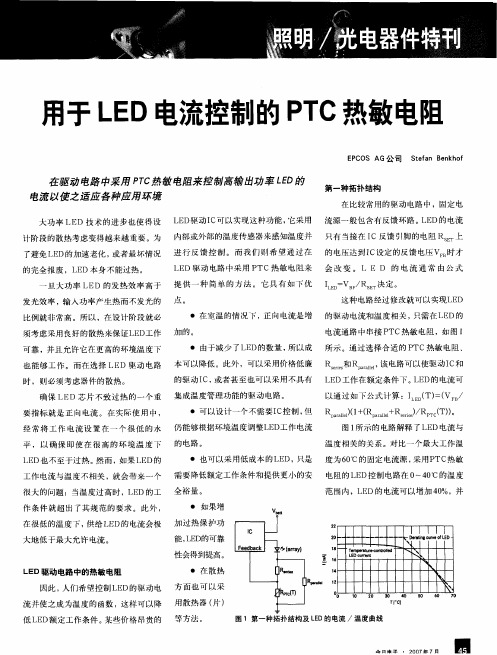

用于LED电流控制的PTC热敏电阻
Ｅ ～４ ℃的温 度 工作 电流与温 度不相关 ，就会带 来一个 需要 降低 额定工作 条件 和提供更小 的安 电阻的 Ｌ Ｄ控制 电路在 ０ ０
很 大 的 问 题 ：当 温 度 过 高 时 ，Ｌ Ｄ的 工 全 裕 量 。 Ｅ
范 围内，Ｌ Ｄ的 电流可 以增加 ４ ％，并 Ｅ ０
Ｖｂｔ ．ｌ
在比较 常用的驱动 电路 中，固定 电
Ｅ Ｃ可以实现 这种功能 ， 它采用 流源 一般包含有 反馈环路 。Ｌ Ｄ的电流 Ｅ 大功 率 ＬＥ Ｄ技 术 的进步 也使 得设 Ｌ Ｄ驱动 Ｉ Ｃ反馈 引脚的 电阻 Ｒ 上 计阶段 的散热考虑 变得 越来越 重要 。为 内部 或外部 的温度传感 器来 感知温度并 只有当接在 Ｉ Ｃ设定 的反馈 电压 Ｖ 时才 了避免 Ｌ Ｄ的加 速老化 ， Ｅ 或者 最坏情 况 进 行 反 馈控 制 。而 我们 则希 望 通过 在 的电压达到 Ｉ 的完全报 废 ，Ｌ Ｄ本 身不能过 热。 Ｅ
发光效率 ，输入功率 产生热 而不发光 的 点 。
比例就 非常高 。所以 ，在设 计阶段就 必
・ 在 室温的情况 下 ， 向电流是增 的驱动 电流 和温度相 关 ， 正 只需在 Ｌ Ｄ的 Ｅ
须考虑 采用 良好的散热 来保 证Ｌ Ｄ３ 作 加 的 。 Ｅ ２
电流通路 中串接 Ｐ ＴＣ热敏 电阻 ，如 图 １
可靠 ，并且允许 它在更高 的环境温 度下
・ 由于 减 少 了 Ｌ Ｄ的 数 量 ， 以 成 所示 。通过选择 合适 的 Ｐ Ｅ 所 ＴＣ热敏 电阻 、
Ｒ ｓ ｉ ｓ和 Ｒ 删 ， 电 路 可 以 使 驱 动 Ｉ 该 Ｃ和 ｅｒ ｅ
也 能够工 作 。而在选 择 ＬＥ 驱动 电路 本可 以降低 。此外 ，可以采 用价格低廉 Ｄ
ptc贴片热敏电阻
ptc贴片热敏电阻PTC贴片热敏电阻是一种常见的电子元件，广泛应用于各种电子设备中。
本文将从PTC贴片热敏电阻的基本原理、特点、应用领域等方面进行介绍。
我们来了解一下PTC贴片热敏电阻的基本原理。
PTC是Positive Temperature Coefficient的缩写，即正温度系数。
它的温度特性是随着温度的升高，电阻值也会增加。
这种特性使得PTC贴片热敏电阻在电路中有着独特的应用。
PTC贴片热敏电阻的特点之一是温度响应速度快。
它能够在短时间内感应到温度的变化，并迅速调整自身的电阻值。
这种快速响应的特性使得PTC贴片热敏电阻在温度控制和保护电路中得到广泛应用。
另一个特点是PTC贴片热敏电阻的稳定性好。
它的电阻值在一定温度范围内变化较小，能够提供稳定的电阻值，保证电路的正常工作。
这种稳定性使得PTC贴片热敏电阻在稳压电路和电流限制电路中具有重要的作用。
PTC贴片热敏电阻的应用领域非常广泛。
首先，它常用于温度控制电路中。
例如，家用电器中的温度控制器、电热水器中的温度保护装置等都需要PTC贴片热敏电阻来感应和控制温度。
PTC贴片热敏电阻也常用于电源电路中。
在电源电路中，PTC贴片热敏电阻可以起到过流保护的作用。
当电路中出现过流情况时，PTC贴片热敏电阻的温度会升高，电阻值增加，从而限制电流大小，保护电路的安全运行。
PTC贴片热敏电阻还可以用于电子设备的温度补偿。
由于PTC贴片热敏电阻的温度特性，它可以用来补偿电子元件的温度漂移，提高电子设备的性能和稳定性。
在实际应用中，PTC贴片热敏电阻的选型也非常重要。
不同的应用场景需要选择不同阻值和尺寸的PTC贴片热敏电阻。
此外，还需要考虑PTC贴片热敏电阻的温度响应速度、稳定性、耐压和耐温等特性。
PTC贴片热敏电阻是一种应用广泛的电子元件，具有温度响应速度快、稳定性好等特点。
它在温度控制、过流保护和温度补偿等方面有着重要的应用。
在选择和应用PTC贴片热敏电阻时，我们需要考虑其特性和实际需求，以确保电路的正常工作和设备的安全运行。
PTC应用原理

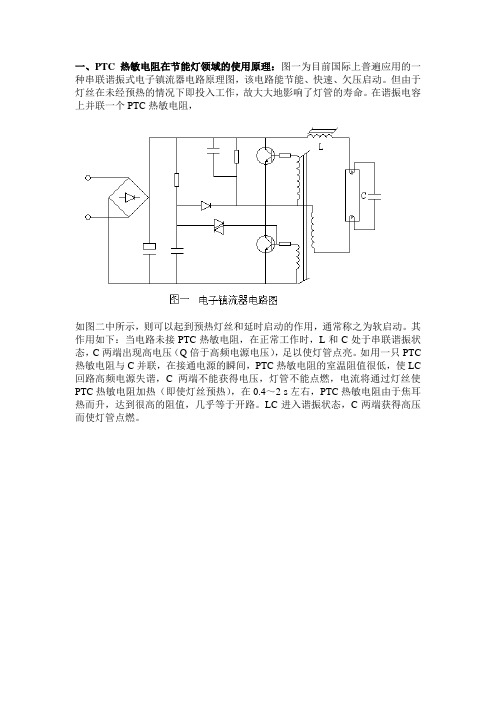

一、PTC热敏电阻在节能灯领域的使用原理：图一为目前国际上普遍应用的一种串联谐振式电子镇流器电路原理图，该电路能节能、快速、欠压启动。
但由于灯丝在未经预热的情况下即投入工作，故大大地影响了灯管的寿命。
在谐振电容上并联一个PTC热敏电阻，如图二中所示，则可以起到预热灯丝和延时启动的作用，通常称之为软启动。
其作用如下：当电路未接PTC热敏电阻，在正常工作时，L和C处于串联谐振状态，C两端出现高电压（Q倍于高频电源电压），足以使灯管点亮。
如用一只PTC 热敏电阻与C并联，在接通电源的瞬间，PTC热敏电阻的室温阻值很低，使LC 回路高频电源失谐，C两端不能获得电压，灯管不能点燃，电流将通过灯丝使PTC热敏电阻加热（即使灯丝预热），在0.4～2 s左右，PTC热敏电阻由于焦耳热而升，达到很高的阻值，几乎等于开路。
LC进入谐振状态，C两端获得高压而使灯管点燃。
二、PTC热敏电阻在过流保护电路中应用原理：利用PTC热敏电阻的电流-电压特性，构成的过流、超温保安电路，一旦发生故障，电路立即自动切断；故障一经排除，电路又自动恢复正常。
随着电子电路集成化的发展，这种具有过流、超温保安的双功能PTC热敏电阻保安器，广泛应用于家用电器、电子仪表、通讯设备，以及小型电源设备中。
传统保险丝在有故障时就会熔断，每次更换保险丝太麻烦，而且还增加费用，影响产品信誉，PTC替代了传统保险丝，具有万次重复使用且自动恢复功能。
图三中电流I正常时PTC呈低阻状态，电路正常工作，电路异常时电流I超过正常工作电流一定量时PTC阻值成数量级升高，切断电路保护负载，排除故障后PTC自动恢复到原来的低阻状态，电路正常工作。
应用图例：现过流保护方面使用较多的有，智能电表、空调、手机充电器、灯具、仪表、小型变压器等三、PTC热敏电阻在程控交换机中的应用：在程控机中有两种应用。
1、程控交换机配线架保安单元：程控交换机通常由于雷电或与市电接触而引起之事故并不鲜见。
PTC热敏电阻经典应用
PTC热敏电阻经典应用PTC热敏电阻是一种特殊的电阻器件，其电阻值随着温度的升高而增加。
基于这一特性，PTC热敏电阻在许多领域都有着广泛的应用。
本文将介绍PTC热敏电阻的经典应用，并详细阐述其在电子设备、汽车行业和家电领域中的具体应用。
在电子设备领域，PTC热敏电阻主要应用于过流保护和温度补偿电路中。
在过流保护电路中，PTC热敏电阻被用作一种保险丝，当电流超过设定值时，PTC热敏电阻的电阻值迅速升高，从而限制电流的流动，起到过流保护的作用。
PTC热敏电阻还可以用于温度补偿电路中，通过调节其阻值，可以实现对温度变化的补偿，使电路的准确度更高。
此外，PTC热敏电阻还可以用于温度测量电路中，通过测量其电阻值的变化，可以获得环境的温度信息。
在汽车行业中，PTC热敏电阻同样有着重要的应用。
首先，PTC热敏电阻被用于汽车发动机的冷却系统中，主要用于冷却水温度的监测和控制。
当冷却水温度升高到一定程度时，PTC热敏电阻的电阻值将发生变化，从而触发报警装置，提醒驾驶员及时采取措施。
此外，PTC热敏电阻还可以用于汽车座椅加热系统中，通过测量座椅表面的温度，可以实现对座椅加热功率的控制，提供舒适的座椅环境。
此外，PTC热敏电阻还可以用于汽车空调系统中，通过监测空调系统中制冷剂的温度，可以实现对制冷剂的循环控制，提高空调系统的效率和性能。
在家电领域，PTC热敏电阻也被广泛应用于温度控制和过载保护等方面。
在温度控制方面，PTC热敏电阻可用于电热水器、电热卷发棒等家电设备中，通过监测设备的工作温度，实现温度的自动控制，避免因温度过高导致的设备烧毁等安全问题。
在过载保护方面，PTC热敏电阻可用于电冰箱、微波炉等家电设备中，当设备受到过大的电流冲击时，PTC热敏电阻的电阻值将迅速增大，起到过载保护的作用，保护设备的安全运行。
此外，PTC热敏电阻还有许多其他的应用，比如电热饭煲、电热锅等厨房家电中，通过PTC热敏电阻实现温度的控制和保护；电子皮肤、智能手环等可穿戴设备中，通过PTC热敏电阻实现对体表温度的监测和控制。
PTC基本原理及介绍
PTC元件所产生的热可以散发至环境中, 而在Point 2达到平衡。 当电流或环境温度再提高时， PTC元件会达到一个较高的温度 如图Point 3所示。若此时电流或环境温度继续增加，产生的热 能便会大于散发出去的，使得PTC元件温度速增， 在此阶段，
Point 1
Point 2 Point 3
温度(℃)
图6
典型的动作后电阻恢复 断电
电阻(Ω)
动作期间
0.01
0.1
1
动作前
10
100
电阻回复时间
1,000
10,000
动作前 起始 电阻
张家港市昊海电子有限公司热敏电阻知识介绍
正温度系数热敏电阻（PTC）用作过电流保护 在电路中正温度系数 (PTC) 过电流保护元件是在电路中串联使 用 , 当电流急速增加的时候，PTC 从低电阻变高电阻来保护电 路。这即称为元件‘动作’，如图2所示是一个典型的应用。
在正常工作状态中此元件电阻值远小于电路中的其余的电阻。但 是对过流情况做出反应，元件电阻提高了(动作)，从而将电路中 的电流减少为任意电路元件均可以安全承载的值。这一改动是 因I2R加热元件内产生的热量，从而使元件温度快速升高造成的。
图4
作为温度函数的保持及动作电流的实例
300
额定OLD
A区: 元件动作保护
100
B区:
元件保持低阻状态
0
-40
-20
0
20
40
60
80
温度(℃)
正温度系数热敏电阻（PTC）特性与环境温度之间的关系 图5显示了在0℃和75℃下的静止空气中，PTC元件的一对典型 运行曲线图。这些曲线是不同的，因为需要动作元件的热量来自 电气I2R加热和元件环境。75℃时环境的热量输入要比0℃的热量 输入大得多，因此动作所需要的附加I2R相对较少，造成在给定的 动作时间内的较低的动作电流(或在给定的动作电流下动作更快)。
PTC热敏电阻
PTC热敏电阻热敏电阻（PTC）是一种能够随温度变化而改变电阻的元件。
PTC 热敏电阻是根据正温度系数（Positive Temperature Coefficient，简称PTC）特性设计制造的，即随温度上升，电阻值也随之上升。
PTC热敏电阻的工作原理是基于半导体材料的特性。
在低温下，半导体处于冷状态，其电阻值相对较低。
随着温度上升，半导体材料中的电子和空穴的热激活增加，电子迁移到导带中，形成载流子。
这些载流子的增加会导致电阻值的增加，从而实现对电阻值的温度响应。
PTC热敏电阻广泛应用于各个领域，包括电子设备、电路保护和温度控制等。
其中，最常见的应用是在电路保护中。
例如，在电路中，当电流过大时，PTC热敏电阻会自动断开电路，以保护电子元件不受过电流的损害。
这种自动断开的特性是基于PTC热敏电阻的温度响应特性实现的。
PTC热敏电阻还常用于温度控制。
例如，它可以被用作温度传感器，通过检测环境的温度变化，来控制加热系统的开关。
当环境温度达到设定值时，PTC热敏电阻的电阻值增大，从而触发开关断开电路，停止加热系统的工作。
当环境温度降低时，PTC热敏电阻的电阻值减小，开关恢复闭合，从而重新启动加热系统。
此外，PTC热敏电阻还可以用于电子设备的过热保护。
在电子设备中，由于工作时产生的热量，有可能导致设备过热，进而损坏电子元件。
为了保护电子设备，可以在关键部件上安装PTC热敏电阻。
一旦设备温度超过安全范围，PTC热敏电阻的电阻值会急剧增加，从而导致电路断开，停止设备的工作。
总结来说，PTC热敏电阻是一种根据温度变化而改变电阻的元件。
它的工作原理基于半导体材料的温度响应特性。
PTC热敏电阻广泛应用于电子设备、电路保护和温度控制等领域。
通过自动断开电路、控制加热系统和过热保护等功能，PTC热敏电阻可以有效保护电子元件和设备的安全运行。
PTC热敏电阻基础知识
热敏电阻的物理特性与表示热敏电阻的物理特性用下列参数表示：电阻值、B值、耗散系数、热时间常数、电阻温度系数。
1、电阻值：R〔Ω〕电阻值的近似值表示为：R2=R1exp[1/T2-1/T1]其中：R2：绝对温度为T2〔K〕时的电阻〔Ω〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕B：B值〔K〕2、B值：B〔k〕B值是电阻在两个温度之间变化的函数，表达式为：B= InR1-InR2 =2.3026(1ogR1-1ogR2) 1/T1-1/T2 1/T1-1/T2其中：B：B值〔K〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕R2：绝对温度为T2〔K〕时的电阻〔Ω〕3、耗散系数：δ〔mW/℃〕耗散系数是物体消耗的电功与相应的温升值之比。
δ= W/T-Ta = I² R/T-Ta其中：δ：耗散系数δ〔mW/℃〕W：热敏电阻消耗的电功〔mW〕T：达到热平衡后的温度值〔℃〕Ta：室温〔℃〕I：在温度T时加热敏电阻上的电流值〔mA〕R：在温度T时加热敏电阻上的电流值〔KΩ〕在测量温度时，应注意防止热敏电阻由于加热造成的升温。
4、热时间常数：τ〔sec.〕热敏电阻在零能量条件下，由于步阶效应使热敏电阻本身的温度发生改变，当温度在初始值和最终值之间改变63.2％所需的时间就是热时间系数τ。
5、电阻温度系数：α〔%/℃〕α是表示热敏电阻器温度每变化1ºC，其电阻值变化程度的系数〔即变化率〕，用α=1/R·dR/dT 表示，计算式为：α = 1/R·dR/dT×100 = -B/T²×100其中：α：电阻温度系数〔%/℃〕R：绝对温度T〔K〕时的电阻值〔Ω〕B：B值〔K〕PTC热敏电阻发热元件一、PTC热敏电阻的简介：PTC热敏电阻发热元件是现代以至将来高科技尖端之产品。
