在电容补偿柜内加装电抗器
电力配电变压器的无功补偿电容器容量的选配问题
请问如何根据电力变压器容量选择无功补偿电容器的大小，有什么公式吗？比如200千瓦的电力变压器该选择总容量为多少千伐的电容。
在没有功率因数表可以参照的时候，如何根据用电总功率估算补偿电容的大小。
怎样正确选用电力电容器，如下几点供用户参考：1、用户购买电力电容器最好直接到生产厂家或由生产厂家授权的代理商处购买，这样防止购买假冒伪劣的产品。
2、用户在选用电力电容器时，应注意电力电容器的产品外观是否完整，有无碰损，及生产厂家的名牌、厂址、质保卡、合格证、说明书等是否齐全。
（厂名不全，如“威斯康电气公司”就是厂名不全，齐全的厂名应如“上海威斯康电气有限公司”。
通讯地址等不详的产品，用户最好不要购买，以防发生意外事故。
）购买前最好与生厂厂家联系证实一下产品售后服务等情况。
3、用户在购买电力电容器时，还应注意标牌上的各种数据：如额定电量KVAR、电容量uf、电流是否对，最好用UF表测量一下，用兆欧表测一下绝缘电阻，生产成套装置的厂家有条件的话可抽查耐压是否符合国家标准。
用户购买电力电容器时，不能只讲究价格便宜，俗话说“便宜没好货、好货不便宜”。
一般电容器产品的价格差异是基于其成本的高低。
如原材料的优劣：制造电力电容器的电容膜，有铝膜与锌铝膜两种，两者的价格相差很大，用锌铝膜制造的电容器相对成本高，当然质量也不同。
此外，电容膜的优质一等品与二等品的价格不同，质量也不同。
因此，用户在购买电容器时，价格是次要的，产品的质量才是最重要的。
4、安装使用电力电容器，安全可靠的方法是：安装之前，将每台电力电容器测量后，将产品序号做好纪录，再依次安装。
值得注意的一点，生产成套装置的厂家应考虑到电容补偿柜的运输问题。
如果将电容器安装好后运输，很容易造成电容器因运输途中的路面颠簸而碰撞损坏（特别是容量大的电容器因其自身高度和重量，最易因此受到损坏）。
方便而有效的解决办法是：在起始点对电容补偿柜装上电容器进行测试后，将电容补偿柜（空柜）和电力电容器分开运输，直到最终目的地（直接用户处）再进行安装。
高压电容器补偿柜安装使用说明书
中煤电气—HXGN15-12高压电容器就地补偿成套设备安装使用说明书ZM-HXGN.SM0508北京中煤电气有限公司1. 概述北京中煤电气有限公司生产的中煤电气- HXGN15-12金属封闭式高压电容器补偿柜（以下简称设备），系3-10KV三相交流50HZ成套无功补偿装置。
主要用于补偿输配电线路的无功功率，减小线路损耗和电压降，提高线路的有效输送容量，改善电网供电质量。
本补偿柜满足GB3906、GB3983-2等标准。
据有带电压显示及电磁联锁功能，防止误入带电隔室。
可配用各种进口和国产电容器。
就地补偿是将高压补偿柜装设在需要进行补偿的各个用电设备旁边，这种补偿方式能够补偿安装部位以前的所有高压线路的无功功率，其补偿范围大、效果好。
2. 结构2.1 图1为本补偿柜的典型结构示意图。
框架结构采用德国RITTAL(威图)公司的多褶型材17，按25mm模数化设计。
宽度、深度、高度方向可任意扩展，组装方便、快捷。
为便于电抗器19及电容器16散热，柜体侧面及后面均采用网状结构14。
补偿采用正面操作和维护。
门5、盖板20等部件表面静电喷涂处理，防腐美观，柜体结构有足够的强度和刚度，能承受短路时产生的机械应力和电应力，同时保证在吊装和运输等情况下不影响装置的性能。
柜底部安装一条保护导体15，安装的电器元件部件的外壳与该保护导体15可靠连接，保证接地的连续性，确保操作安全。
2.2 联锁装置本设备安装有高电压带电显示装置8，当设备带电时，该装置显示灯亮，同时电压传感器13信号电压给电磁锁3，使电磁锁锁定（电磁锁的操作使用见电磁锁使用说明书），此时门不能打开，防止了误入带电设备内。
只有当设备停电，电磁锁解除，方可将门打开。
3. 安装和调试3.1 基础形式图2为本补偿柜所带的底托安装图，用户可根据图2的安装尺寸配备基础槽钢。
基础槽钢平面一般要求高于地面1-3mm。
3.2 设备的安装设备单列布置时，柜前走廊以2.5m为宜；双列布置时，柜间操作走廊以3m为宜。
如何对低压电容柜进行节能增容改造？
如何对低压电容柜进行节能增容改造？我们知道，安装无功补偿柜是现在进行低压配电系统无功补偿的主要手段，但是在安装无共补偿柜和使用一段时间后，却依然遇到各种补偿无法满足需求的问题，这时候即需要对电容柜内无功补偿装置根据用电装置的用电情况进行调整升级改造，即：无功补偿柜的改造。
下面我用我司一实际案例与大家探讨一下如何根据配电房实际情况，调整无功补偿装置，使其达到补偿和节能效果。
1、案例详情该锻造公司由于感性负荷的增加，且原配电房只有2台容量为160kvar的电容补偿柜，由于长期使用，无功功率补偿跟不上，结果导致功率因数很低，造成公司内电压不稳，设备利用率偏小，线路有功功率损耗增加，用电被罚款。
2、改造方案制定根据对现场的勘察和测量计算，以及该锻造公司现有负荷状况，我司确定对配电房增加总容量为320kvar 的电容补偿量。
1）由于该锻造公司配电房内部空间有限，已无法再容纳2台160kvar的电容柜，故需要在原有2台电容柜内直接进行增容改造：在拆除了柜内原有配件后，利用柜内原有安装梁，换上了我司德国进口的电容器，圆柱形铝，体积小，方便安装；串联上纯铜绕组的电抗器，结构紧凑又可保护电容器，同时吸收部分谐波。
组柜后，同容量体积比其他自动补偿装置小很多。
改造后柜内配置详情2）由于该锻造公司要求电容柜的运行不能因控制器的故障而使整个补偿柜失效，要求具有报警功能，便于电工提高工作效率并及时发现问题：将控制器更换为智能因数控制器，其采用三相交流同步取样方式对电网各项参数实时监测处理，不但具有常规的三相平衡补偿控制方式，还具备单相别的不平衡补偿的功能，使得补偿效果更加细化。
在运行安全保护方面，除具有基本的过压、欠压、谐波电压、谐波电流保护外，对无功补偿的核心元件电容器还做了“投切时控”与“保护时控”，双重时控保护设计。
改造现场为了确保补偿设备长期稳定的运行，控制器还配备了报警、温控等功能，比如系统电压电流异常，谐波较高、运行环境温度过高等因素产生的运行问题会被及时检测出来。
电容电抗器模块

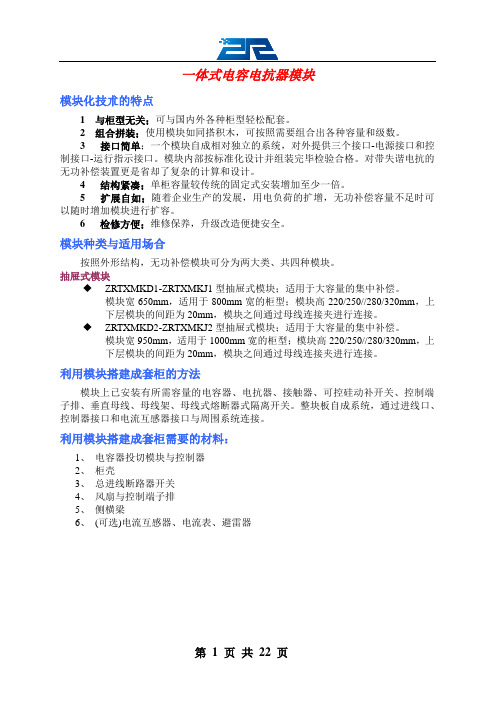

一体式电容电抗器模块模块化技朮的特点1 与柜型无关；可与国内外各种柜型轻松配套。
2 组合拼装；使用模块如同搭积木，可按照需要组合出各种容量和级数。
3 接口简单；一个模块自成相对独立的系统，对外提供三个接口-电源接口和控制接口-运行指示接口。
模块内部按标准化设计并组装完毕检验合格。
对带失谐电抗的无功补偿装置更是省却了复杂的计算和设计。
4 结构紧凑；单柜容量较传统的固定式安装增加至少一倍。
5 扩展自如；随着企业生产的发展，用电负荷的扩增，无功补偿容量不足时可以随时增加模块进行扩容。
6 检修方便；维修保养，升级改造便捷安全。
模块种类与适用场合按照外形结构，无功补偿模块可分为两大类、共四种模块。
抽屉式模块◆ZRTXMKD1-ZRTXMKJ1型抽屉式模块；适用于大容量的集中补偿。
模块宽650mm，适用于800mm宽的柜型；模块高220/250//280/320mm，上下层模块的间距为20mm，模块之间通过母线连接夹进行连接。
◆ZRTXMKD2-ZRTXMKJ2型抽屉式模块；适用于大容量的集中补偿。
模块宽950mm，适用于1000mm宽的柜型；模块高220/250//280/320mm，上下层模块的间距为20mm，模块之间通过母线连接夹进行连接。
利用模块搭建成套柜的方法模块上已安装有所需容量的电容器、电抗器、接触器、可控硅动补开关、控制端子排、垂直母线、母线架、母线式熔断器式隔离开关。
整块板自成系统，通过进线口、控制器接口和电流互感器接口与周围系统连接。
利用模块搭建成套柜需要的材料：1、电容器投切模块与控制器2、柜壳3、总进线断路器开关4、风扇与控制端子排5、侧横梁6、(可选)电流互感器、电流表、避雷器产品系列一览表低压产品230V~690V按投切方式分类接触器投切方式晶闸管投切方式按产品功能分类无功补偿ZRTXMKJ1系列接触器投切的无功补偿模块ZRTXMKD1系列晶闸管投切的无功补偿模块无功补偿与谐波治理一体化ZRTXMKJ2系列接触器投切的无功补偿与谐波仰制一体化模块ZRTXMKD2系列晶闸管投切的无功补偿与谐波仰制一体化模块无功补偿与谐波治理一体化（适用于单机无功就地补偿）ZRTXMKDX系列接触器投切的无功补偿与谐波仰制一体化模块ZRTXMKDX系列晶闸管投切的无功补偿与谐波仰制一体化模块ZRKWNLC控制器系列ZRKWNLC滤波补偿测控仪采用多任务操作系统内核，实现了微秒级的快速投切，铁电技术；海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制16路电容组，最多可控制24路电容器组。
高压电容补偿柜介绍1
高压静电电容补偿柜介绍一、概述在工厂供电系统中，绝大多数用电设备都具有电感的特性。
（诸如：感应电动机、电力变压器、电焊机等）这些设备不仅需要从电力系统吸收有功功率，还要吸收无功功率以产生这些设备正常工作所必需的交变磁场。
然而在输送有功功率一定的情况下，无功功率增大，就会降低供电系统的功率因数。
因此，功率因数是衡量工厂供电系统电能利用程度及电气设备使用状况的一个具有代表性的重要指标。
二、功率因数的含义及计算图 1-1有功功率、无功功率和视在功率的关系，如图1-1电流和电压的相量图所示。
用公式表示则为：式中 S—视在功率（KVA）；P—有功功率（KW）；Q—无功功率（Kvar）。
根据交流电路的基本原理，存在以下关系：S=UIP=UIcosφ= ScosφQ=UIsinφ= Ssinφ式中 U—设备两端的电压（KV）；I—通过设备的电流（A）；cosφ—功率因数。
如图1-1所示，φ角为功率因数角，表示电压与电流之间的相位差，它的余弦（cosφ）表示有功功率与视在功率之比，称为功率因数。
即：cosφ=P/S。
因此，用电设备的有功功率不仅随电压与电流的大小而变化，而且也随电压与电流之间的相位差而变化。
由图1-1看出，当有功功率需要量保持恒定时，无功需要量越大，其视在功率也就越大。
而为满足用电设备需要，势必要增大变压器及配电线路的容量，如此不仅增加投资费用，而且增大设备及线路的损耗，浪费了电力。
另外，无功功率需要量的增加，还使变压器及线路的电压损失增大，劣化电压质量。
看来无功功率对电网及工厂企业内部供电系统都有不良影响，必须设法降低无功功率的需要量即提高功率因数cosφ。
根据《全国供用电规则》的规定，要求一般工业用户的功率因数为0.85～0.9以上。
三、提高功率因数的措施提高功率因数的方法很多，主要分为两大类，即提高自然功率因数和进行人工补偿提高功率因数。
所谓提高自然功率因数，是指不添置任何补偿设备，采取措施改善设备工况，以减少用电设备的无功功率，提高功率因数。
CKSG串联电抗器Reactor
串联电抗器-Reactor串联介绍：CK:代表系列型号,以它作为产品型号的开头是为了让客户更好的区启动电抗器LK滤波电抗器 XK代表限流电抗器有D代表单相电抗器，用于补偿柜分补。
: 代表电抗器的容量，容量选择范围，若是对电抗器容量不了解，可致电详询。
:指的是电容器电压，那个地址的单位是KV，1KV以下的电压为低压，3-10KV以上的电抗器称高压电抗器，也有被称为高压电抗器。
上海昌日电子科技我公司是专业生产电抗器的厂家，电抗器有变频器输入电抗器又称（进线电抗器），输出电抗器又称出线电抗器，直流电抗器又称平波电抗器。
补偿柜CKSG串联电抗器，电容专用串联电抗器，高压串联电抗器，电抗器系列种类齐全，订做非标电抗器产品。
串联电抗器；CKSC高压串联电抗器；QKSC启动电抗器等输入电抗器 JXL系列-400 输出电抗器 CXL系列-400输入电抗器 JXL系列-660 输出电抗器 CXL系列-660直流电抗器 DCL系列-250一、串联电抗器作用接入串联电抗器，电容器电压升高系数- K=1 d 1如K= 6% 1≈-d =即运行电压升高6%，工作电流也随之大约6%。
运行体会以为，装有串联电抗器的电容器容量占2/3及以上时，那么可不能产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地爱惜了电容器。
CKSG电抗器作用，在补偿柜中称为共补用于补偿兼顾滤波的功能电抗器的K值：6%，是我公司生产的CKDG, CKSG 电抗器系列，CKSG电抗器系列，品质：优质品，质量是产品的生命；价钱：优惠，量大从优，长期合作；包装：木箱包装，运输牢固靠得住。
效劳：免费，您有问题只要一个，为您解决相关问题，. 产地：上海；产品效劳: 一年三包，响应时刻24小时，偏僻地域适当延长。
二, 串联电抗器型号说明CK S / -7电抗率电容电压（KV）电抗器容量（KVAR)干式冷却方式S代表三相D代表单相串联电抗器（Reactor)叁，串联电抗器性能参数1.串联电抗器可用于400V、660V系统。
无功补偿柜工作原理
无功补偿柜工作原理
无功补偿柜是一种用于改善电力系统功率因数的设备，它能够有效地提高电网
的功率因数，减少无用功率的损耗，提高电网的稳定性和可靠性。
那么，无功补偿柜是如何工作的呢？接下来我们将详细介绍其工作原理。
无功补偿柜主要由电容器、电抗器、接触器、保护装置等组成。
当电网中存在
电感性负载时，会导致电网的功率因数较低，这时无功补偿柜就能发挥作用了。
在正常情况下，电容器和电抗器不会同时工作，它们会根据电网的负载情况自动切换工作状态。
当电网负载中存在较多电感性负载时，功率因数较低，此时无功补偿柜会通过
控制系统自动投入电容器组，电容器组会产生等量的无功电流，与电感性负载的无功电流相抵消，从而提高了电网的功率因数。
而当电网负载中存在较多电容性负载时，功率因数较高，此时无功补偿柜会通
过控制系统自动投入电抗器组，电抗器组会产生等量的无功电流，与电容性负载的无功电流相抵消，从而调整了电网的功率因数。
此外，无功补偿柜还具有过载保护、短路保护、过压保护等功能，能够有效地
保护设备和电网的安全稳定运行。
总的来说，无功补偿柜通过自动控制电容器和电抗器的工作状态，根据电网负
载情况实现动态无功补偿，从而提高了电网的功率因数，减少了无用功率的损耗，提高了电网的稳定性和可靠性。
通过本文的介绍，相信大家对无功补偿柜的工作原理有了更深入的了解。
无功
补偿柜在电力系统中扮演着重要的角色，它的应用能够有效地改善电网的功率因数，提高电网的运行效率，降低能源损耗，是电力系统中不可或缺的设备之一。
电容柜（电容补偿柜）以及容量对照表相关问答
电容柜（电容补偿柜）以及容量对照表相关问答电容柜（电容补偿柜）作用：提高电网功率因数，节约电能，提高供电质量。
工作原理：通过自动补偿控制器收集到负荷端的无功损耗(功率因数)情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的。
电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。
较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。
是否进行无功补偿与设备功率没有直接关系，若设备功率因数小于0．9则要进行补偿。
目前无功补偿主要是在变电所低压侧集中补偿，就地补偿用得很少。
一般来说，民用建筑，不会有太多的功率因数低的大设备，一般在变压器低压侧集中补偿就可对于电梯，一般配套控制箱内都有补偿措施的。
无功功率补偿，简称无功补偿，在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到较大限度的减少电网的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
电容柜无功补偿容量计算表参数符号数值单位系统电压Va=400V系统补偿电容的容量Qa=25KVAR额定频率f=50Hz电容充电电流Ia=36.08545035A选用熔断器的电流规格大于54.12817552A接触器规格电抗器（SR）规格Xl=7%Xc电抗器电感值L=3.835353743mH谐振共振点f03.77964473次B点的工作电压Vb=430.1075269VB点的无功等效补偿量Qb=26.88172043KVAR设计安全电压Vm=11.6%补偿电容实际电压Vc=480V 电容补偿的容量Qc=33.48KVAR补偿电容的电容值C=462.7786624μF设计安全电压是根据各地区的电压波动选择的，该值即为（U-400）/400的百分值，因此根据实际值计出的电容型号。
(整理)电容器试验用可调补偿电抗器及工频耐压试验装置
山东齐林电科电力设备制造有限公司试验室设备类技术条件一、适用范围本试验设备适用于容量50-800kvar,额定电压3-24KV、试验电压额定电压的2.15倍下的单相电力电容器极间耐压、局放试验、50-1800kvar,额定电压6-35KV的三相电抗器电感测量、倍频感应耐压试验及对地耐压试验等二、使用条件海拔高度：≤1000m环境温度：－25℃～＋40℃空气相对湿度：≤90％（20℃）最大日温差：25℃抗地震能力: 8级使用环境: 户内、无导电尘埃、无火花、污垢及其它爆炸性介质、不含腐蚀金属和绝缘的气体电源电压波形为实际正弦波,波形畸变率<3%具有良好的接地系统,接地电阻＜0.5Ω。
三、遵循标准GB10229 电抗器GB7328 变压器和电抗器的声级测量GB2900 电工名词术语GB/T11920 电站电气部分集中控制装置通用技术条件DL/T 848.2-2002 高压试验装置通用技术条件第2部分：工频高压试验装置DL/T 848.3-2002 高压试验装置通用技术条件第3部分：无局放试验变压器DL/T 846.1-2002 高电压测试设备通用技术条件第1部分：高电压分压器测量系统JB/T9641—1999 试验变压器GB1094.1—1996 电力变压器第一部分总则GB/T.311.1—1997 高压输变电设备的绝缘与配合GB/T16927.1—1997 高电压试验技术第一部分一般试验要求GB/T16927.2—1997 高电压试验技术第二部分测量系统GB/7354—87 局部放电测量GB2536—1990 变压器油GB7252—87 变压器油中溶解气体分析和判断导则GB7328—1987 变压器和电抗器的声级测量JB8749—1998 调压器的通用技术要求JB/T7070.15 调压器试验导则第一部分JB/T8638 调压器试验导则第四部分JB/T563-1999 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器GB4208-1993 外壳防护等级GB/T191-2000 包装储运图示标志ZBK48001-86 电力电容器局部放电测量JBT7112-2000 集合式高电压并联电容器以上为基本标准要求，未列出的按现行国标执行。
高压变电所电容补偿增容改造方案
矿山6KV变电站电容柜改造技术方案一、现场概况及技术方案因矿山6KV变电站用电容量不稳定，原固定无功补偿装置不能适应现有无功补偿的要求，电网的功率因数忽高忽低，致使无功功率过高从而导致供电部门罚款，为改善高压配电网的供电质量和使用效率，以及延长输电线路的使用寿命场，现需将变电站无功功率补偿装置进行改造。
具体方案为：将原固定补偿装置移除，新增高压动态无功补偿成套装置6KV /2400Kvar一套，能够根据负荷大小自动调节功率因数，补偿后功率因数达到0.9以上，现场的可利用宽度为3600MM，深度和高度没有限制。
本项目补偿方案是在参考了同等规模同类负荷项目的基础上进一步优化得出，主要有以下几个特点：1）无功补偿容量的确定：参考了其它项目的经验，确保不欠补也不过补。
本方案设计的总安装容量为2400kvar，分多路补偿。
2）无功补偿装置采用无源滤波控制器，该控制器采用“九域图”电压无功综合控制逻辑，以母线电压、无功功率和功率因数为控制目标，实现主电容器组自动投切。
3）无功补偿装置每路增加一套电容器组支路阻抗特性监控保护装置，该装置可以针对并联电容器装置的事故预防性监控保护措施，实时监控电容器组支路阻抗特性变化，实现对电容器组的“全保护”。
4）投切开关选用电容器组专用永磁式投切开关进行投切，电容器组专用永磁式投切开关比传统真空接触器分合闸速度更快，更安全。
可单台独立安装，也可多台并列安装，扩容方便，节省安装空间。
二、项目预算三、设备主要技术指标1. 滤波电容器滤波电容器技术要求如下：✧滤波电容器选用上海正尔品牌；✧绝缘介质为；苄基甲苯✧产品类型：电容器为全膜结构，不锈钢壳体，箱壳自动焊接及自动真空注油，芯子固定牢固，内放电电阻、内熔丝、外壳烤漆、一体化防污双套管、立放、户外型；✧电容器的温度系数：α绝对值≤2×10-4/K；✧电容器的介质损耗：tgδ≤0.0002；✧电容器的外壳的耐爆裂能量：≥12kJ；✧绝缘水平：电容器端子间的电解质能承受2.15倍的额定电压，历时10秒的试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容无功补偿柜在电容补偿柜内加装电抗器，电容与电感是如何连接的，最好能提供原理图答：电抗器和电容器串联,其作用：在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
配电柜中的电容工作原理感性负载是需要吸纳电网的有功及无功电流运行的，从而使电网增加无功电流的输送，电网线损耗增大。
电容柜根据线路感性负载耗用无功电流自动投入所需电容器量提供适当的无功电流，从而提高线路的功率因数。
电容柜无功补偿原理2014-2-21 09:13|发布者: admin|查看: 47|评论: 0摘要: 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻 ...在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
所以，供电部门对用电单位的功率因数有一定的标准要求。
(1) 最基本分析：拿设备作举例。
例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。
然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。
很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。
在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。
功率因数是马达效能的计量标准。
(2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。
功率因数是有用功与总功率间的比率。
功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。
(3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。
两种波形峰值的分隔可用功率因数表示。
功率因数越低，两个波形峰值则分隔越大。
保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。
对于功率因数改善：电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。
因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。
由于减少了无功功率在电网中的流动，因此可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗，这就是无功补偿的效益。
无功补偿的主要目的就是提升补偿系统的功率因数。
因为供电局发出来的电是以KVA或者MVA来计算的，但是收费却是以KW，也就是实际所做的有用功来收费，两者之间有一个无效功率的差值，一般而言就是以KVAR为单位的无功功率。
大部分的无效功都是电感性，也就是一般所谓的电动机、变压器、日光灯……，几乎所有的无效功都是电感性，电容性的非常少见。
也就是因为这个电感性的存在，造成了系统里的一个KVAR值，三者之间是一个三角函数的关系： KVA的平方=KW 的平方+KVAR的平方简单来讲，在上面的公式中，如果今天的KVAR的值为零的话，KVA就会与KW相等，那么供电局发出来的1KVA的电就等于用户1KW的消耗，此时成本效益最高，所以功率因数是供电局非常在意的一个系数。
用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。
目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9，或高于1.0都需要接受处罚。
这就是为什么我们必须要把功率因数控制在一个非常精密的范围，过多过少都不行。
供电局为了提高他们的成本效益要求用户提高功率因数，那提高功率因数对我们用户端有什么好处呢？① 通过改善功率因数，减少了线路中总电流和供电系统中的电气元件，如变压器、电器设备、导线等的容量，因此不但减少了投资费用，而且降低了本身电能的损耗。
② 藉由良好功因值的确保，从而减少供电系统中的电压损失，可以使负载电压更稳定，改善电能的质量。
③ 可以增加系统的裕度，挖掘出了发供电设备的潜力。
如果系统的功率因数低，那么在既有设备容量不变的情况下，装设电容器后，可以提高功率因数，增加负载的容量。
举例而言，将1000KVA变压器之功率因数从0.8提高到0.98时：补偿前：1000×0.8=800KW 补偿后：1000×0.98=980KW同样一台1000KVA的变压器，功率因数改变后，它就可以多承担180KW的负载。
④ 减少了用户的电费支出；透过上述各元件损失的减少及功率因数提高的电费优惠。
此外，有些电力电子设备如整流器、变频器、开关电源等；可饱和设备如变压器、电动机、发电机等；电弧设备及电光源设备如电弧炉、日光灯等，这些设备均是主要的谐波源，运行时将产生大量的谐波。
谐波对发动机、变压器、电动机、电容器等所有连接于电网的电器设备都有大小不等的危害，主要表现为产生谐波附加损耗，使得设备过载过热以及谐波过电压加速设备的绝缘老化等。
并联到线路上进行无功补偿的电容器对谐波会有放大作用，使得系统电压及电流的畸变更加严重。
另外，谐波电流叠加在电容器的基波电流上，会使电容器的电流有效值增加，造成温度升高，减少电容器的使用寿命。
谐波电流使变压器的铜损耗增加，引起局部过热、振动、噪音增大、绕组附加发热等。
谐波污染也会增加电缆等输电线路的损耗。
而且谐波污染对通讯质量有影响。
当电流谐波分量较高时，可能会引起继电保护的过电压保护、过电流保护的误动作。
因此，如果系统量测出谐波含量过高时，除了电容器端需要串联适宜的调谐（detuned）电抗外，并需针对负载特性专案研讨加装谐波改善装置。
改善电能质量的理由：为什么说提高用户的功率因数可以改善电压质量？电力系统向用户供电的电压，是随着线路所输送的有功功率和无功功率变化而变化的。
当线路输送一定数量的有功功率是，如输送的无功功率越多，线路的电压损失越大。
即送至用户端的电压就越低。
如果110KV以下的线路，其电压损失可近似为：△U=PR+QX/Ue其中：△U－线路的电压损失，KVUe－－线路的额定电压，KVP－－线路输送的有功功率，KWQ－－线路输送的无功功率，KVARR—线路电阻，欧姆X－－线路电抗，欧姆由上式可见，当用户功率因数提高以后，它向电力系统吸取的无功功率就要减少，因此电压损失也要减少，从而改善了用户的电压质量。
产品说明询价1、概述KDCF系列低压自动无功补偿及滤波装置（以下简称装置）是北京鼎英科技公司根据电力系统输送电能的技术要求，结合多年研制生产电力自动化设备的实践经验，开发的新型无功补偿装置。
装置为电力部门和电力用户专门设计，能够有效补偿无功功率，提高电能质量，降低损耗，是不可缺少的节能设备。
同时装置能够提供配电运行数据，为制定经济、安全的电力运行方案和设备增容等提供一套完整的科学依据。
在电力系统输送电能的过程中，无功功率不足，将使系统中输送的总电流增加、使变压器的出力减少、供电线路及系统设备有功功率损耗增大、线路末端电压下降；而对于电力用户来说，过多地从电网中吸取无功，不仅使电网电能质量下降，也影响自身的用电和生产，使企业效益下降，甚至招致罚款。
因此，为了减少无功的损失和避免其在电网中的不当流动，必须进行无功补偿。
无功补偿最好的方式是就地补偿。
采用并联电容器进行无功补偿是一种投资少、施工简单、见效快的补偿方式，它可以很方便地就地控制电容投切，以减少线损，消除无功馈乏给系统带来的负面影响。
另外，负荷谐波较大时，将损害普通补偿设备的开关和电容。
装置在谐波含量超高时，有针对性地配置滤波器，从而能够有效滤除谐波、延长设备寿命、提高补偿效果和电能质量。
装置选用自主知识产权的KWWB系列无功补偿控制器作为控制核心，该控制器多达五款的产品支持８４２１编码、循环投切、分相投切、综合补偿等多种控制方案，支持对谐波的测量和滤波，具备上电、掉电、过压、欠压、欠流等多种保护功能，是装置优异性能和灵活配置的基础。
装置适用于400V低压配电网，可广泛用于户外台式变压器、室内配电室、箱式变电站以及冶金、机械、矿山、铁路、化工等企业或低压用户进行自动跟踪补偿、配电监测和谐波治理。
2、功能2.1无功补偿功能装置主要采用单片微机技术，采集计算线路或配电设备的电流、电压、有功、无功以及功率因数等数据，应用区域控制原理，控制投切电力电容器，实现无功功率自动补偿与配电监测功能。
装置能正确控制电容器的投切，使变压器低压三相基本平衡，并使电网功率因数调节至最优状态。
2.2手动、自动、自检功能装置既能手动投切，又能自动投切，方便用户调试试验和操作；装置还有自检功能，用于辅助检查接线是否正确。
2.3多种补偿方式装置支持循环、８４２１、分相、综合补偿等多种补偿方式，保证补偿效果最优。
用户在订货时对电容组容量、补偿方式皆可自由选择。
2.4多种开关形式灵活选配用户可根据负荷无功波动频繁程度，有针对性地选择接触器、晶闸管或复合开关，在确保开关良好性能和寿命的前提下，降低投资成本和损耗。
2.5滤除谐波功能在用户负荷有谐波的情况下，可有针对性地投切滤波器支路，能够滤除谐波对用户的干扰，消除对普通电容的谐波放大，杜绝谐振，并补偿无功功率。
2.6时钟和补偿统计功能方便地获知基于时钟的有关补偿统计数据，评估补偿效果，优化补偿设置。
2.7配电监测功能装置支持配电监测终端的使用，从而增配配电监测功能(见第七章)。
2.8通讯功能装置所选择的控制器配置标准通讯协议，支持基于２３２或４８５通讯口的互联，包括掌抄、短距离无线、ＧＰＲＳ等。
３．型号规格3.1产品型号说明3.2产品规格说明说明：１．补偿方式包括：A：分相补偿；B：三相共补；C：综合补偿２．开关形式包括：J：接触器；T：晶闸管；F：复合开关３．举例说明：KDCF300－N240－6/2－FC表明设备是户内补偿装置，总补偿量240kvar，补偿支路六路，其中两路为滤波支路，采用复合开关和综合补偿方式。
3.3产品选型指南3.3.1补偿容量和路数电力系统常规补偿时，一般按变压器容量的15～30%选择补偿容量；用户对功率因数有特殊要求时，可选择补偿容量使功率因数达到要求值。
