SDWX微机消谐装置使用说明
消弧消谐及过电压保护综合装置使用说明
消弧消谐选线及过电压保护综合装置保定尚源电力科技有限公司一、产品概述随着社会发展，电力系统的安全运行及供电的可靠性已显得越来越重要。
长期以来，我国6~66KV的配电网大多采用中性点不接地运行方式。
这种运行方式在单相接地时允许短时间带故障运行，因而大大提高了系统的供电可靠性。
我们公司研制开发的消弧消谐及过电压综合装置，该装置原理新颖，功能完善，自动化程度高，其在安装维护、可靠性、控制功能等方面国内领先。
快速消除接地电弧及弧光过电压、铁磁谐振。
可广泛适用于我国电力、冶金、化工、煤炭和石油等行业的3~35KV配电网中。
智能消弧消谐及过电压综合装置的主要功能：本装置是利用智能控制、过电压限制技术和单相开关等组成一套自动控制系统。
采用对二次的PT开口三角处投入大功率消谐电阻，以吸收谐振能量，消除谐振；采用限制故障相的恢复电压幅值及恢复电压的上升速度，消除弧光接地；技术先进，运行可靠。
其主要功能如下：1）替代电压互感器柜，并提供电压检测信号。
2）具有过电压保护功能，能将大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全，使因过电压引起的事故大为减少。
3）替代消弧线圈，能够快速消除间歇性弧光接地故障，抑制间歇性弧光接地过电压，防止事故的进一步扩大，降低线路的事故跳闸率。
4）能够快速有效的限制并消除各种谐振过电压，防止长时间的谐振过电压对系统绝缘结构的加速老化，防止谐振过电压对电网中设置的避雷器以及小感性负载的影响，增加系统运行的安全可靠性，延长系统中设备的使用寿命。
二、技术参数1、适用范围本装置可适用于6~35KV电压等级中性点非有效接地配电网的消弧、消谐及过电压保护，广泛用于电力系统的变电所或发电厂以及冶金、矿山、石化等企业的供电系统，对提高系统供电可靠性及安全运行有明显的效果。
2、工作环境智能消弧消谐及过电压综合装置的所有元件可安装在开关柜内，与其他高压开关柜组屏在一起，体积小、成本低、安装方便。

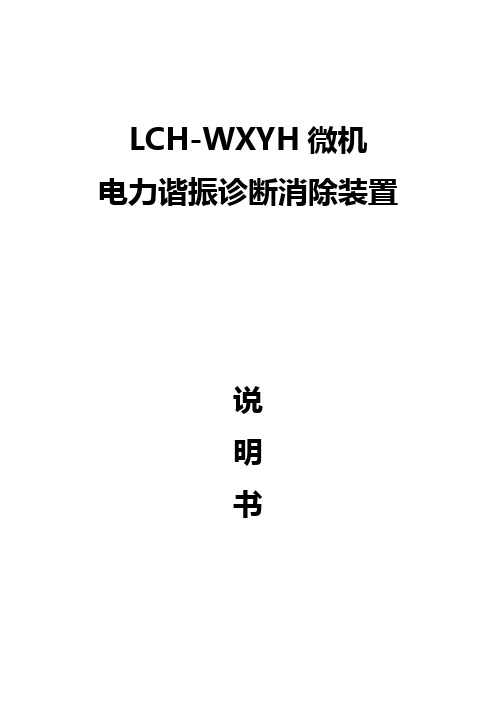

LCH-WXYH微机电力谐振诊断消除装置说明书要点
LCH-WXYH微机电力谐振诊断消除装置说明书北京国电力成科技有限公司BEIJING GUODIANLICHENG TRCHNOLOGYCO., LTD目录一、产品概述 (3)二、型号说明 (4)三、装置工作环境 (4)四、装置特点 (4)五、装置技术参数 (5)六、装置工作原理 (6)七、装置操作说明 (7)7.1装置前面板及外形图 (7)7.2指示灯及液晶背景光 (8)7.3按键 (8)7.4菜单 (9)八、安装说明 (12)8.1现场安装示意图及开孔尺寸图 (12)8.2接线端子布置图及说明 (13)九、故障诊断和出错处理 (15)十、运输及储存 (15)十一、随机文件 (16)十二、质量保证及服务 (16)十三、定货须知 (17)十四、通讯规约 (17)一、产品概述LCH-WXYH型微机电力谐振诊断消除装置是针对电力系统由于铁磁谐振而时常发生的电压互感（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，新近研制生产的一种智能消谐装置。
它以高性能16位单片机MSP430为运算、判断和控制核心，经大功率、无触点消谐元件出口，以液晶显示器（LCD）、信号指示灯、触摸按键为人机界面，配以智能化的软件，组成了技术和原理先进，使用简单方便的“傻瓜型”诊断、消谐、记录装置。
与同类装置相比，具有集成度高、抗干扰能力强、体积小巧、重量轻、动作精度高等特点。
该装置可以检测PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的谐振电压分量，可以区分过电压、铁磁谐振、单相接地、通讯功能（选配），并配置报警接口。
装置经电力、冶金、煤炭、石油、化工等大型企业现场运行证明,该装置性能优越,使用安全可靠。
二、型号说明三、装置工作环境➢户内使用，并且室内通风良好；➢海拔高度≤2km；➢环境温度：－10℃～50℃；➢相对湿度≤90%；➢大气压力80～110Kpa；➢周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
消谐装置工作原理
消谐装置工作原理
消谐装置是一种用于消除电力系统中谐波的装置，它能够有效地改善电力系统的谐波问题，保障电力设备的正常运行。
消谐装置的工作原理主要包括以下几个方面：
首先，消谐装置通过谐波滤波器来实现谐波的消除。
谐波滤波器是消谐装置的核心部件，它能够根据电力系统中存在的谐波频率和幅值，选择合适的谐波滤波器进行滤波处理。
谐波滤波器采用谐波电流互感器来检测电流中的谐波成分，然后根据检测到的谐波信号，通过控制谐波滤波器的开关状态和工作方式，实现对谐波的有效消除。
其次，消谐装置通过并联电容器来实现谐波的补偿。
在电力系统中，谐波电流会导致电压波动和电网损耗，影响电力设备的正常运行。
消谐装置通过并联电容器来补偿电力系统中的谐波电流，使谐波电流和基波电流之间的相位差保持在合适的范围内，从而减小谐波对电力系统的影响，提高电力系统的稳定性和可靠性。
此外，消谐装置还通过有源滤波技术来实现谐波的控制。
有源滤波器是一种能够根据电力系统中的谐波情况，动态调节滤波器参数和工作方式的滤波器。
消谐装置通过有源滤波技术，能够实时监测电力系统中的谐波情况，根据实际情况调节滤波器的工作状态，确保谐波在电力系统中得到有效的控制和消除。
总的来说，消谐装置通过谐波滤波器、并联电容器和有源滤波技术等手段，实现对电力系统中谐波的有效控制和消除。
它能够提高电力系统的稳定性和可靠性，保障电力设备的正常运行，对于提高电力系统的质量和效率具有重要的意义。
消谐装置的工作原理虽然比较复杂，但是通过合理的设计和调试，能够有效地解决电力系统中的谐波问题，为电力系统的安全运行提供有力的保障。
ZB-WXZ微机消谐装置说明书
ZB-WXZ 微机消谐装置说明书一、装置概述电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT ）烧毁甚至爆炸的恶性事故，ZB-WXZ 系列微机消谐装置是我公司研制开发的一种消谐装置。
本装置利用高性能单片机作为检测、控制的核心元件。
具有运算速度快，性能稳定，抗干扰能力强等优点。
使用固态继电器，动作可靠，不易损坏，解决了使用电阻在大电流时易损坏的缺点。
系统可以消除铁磁谐振，还可以区分过电压，单相接地故障。
二、型号说明三、技术指示(1) 工作电源：电源：交流220V 或直流220V(其它情况可特殊定做)；(2) 环境温度：-20 ～+50℃； 环境湿度：不大于90%；(3) 可消谐振：17Hz （1/3分频），25Hz （1/2分频），50Hz （工频），150Hz（3倍频）四、外形尺寸图及接线原理图ZB －WXZ －产品序号 电压等级单位：KV 微机消谐装置 公司名称缩写图一：WXZ 型微机消谐装置外形尺寸图●1、2：装置工作电源，可接交流220V 或直流220V （不区分正负极， 110V 需特殊订货）。
●3：接大地。
●4、5、6、7分别接Ⅰ～Ⅳ段母线PT 开口三角电压，8为公共端。
●9：备用端子。
● 10、11、12：为RS232/RS485通讯接口。
当通讯接口为232时，10为发送端TXD, 11为接受端RXD,12为通讯地。
当通讯接口为485时，10为A+, 11为B-,12为备用空端子。
端子接线介绍 ●13、14：备用端子。
●15、16：失电告警信号输出点（无源干结点，不是标准配置，需要时订货时请说明）。
●17、18：装置故障告警信号输出点（无源干结点）。
●19、20：系统接地告警信号输出点（无源干结点）。
●21、22：系统谐振告警信号输出点（无源干结点）。
● 23、24：系统过电压告警信号输出点（无源干结点）。
图二：WXZ 型微机消谐装置开孔尺寸图图三：WXZ 型微机消谐装置端子排图（1）五、装置特点(1) 适用于35KV 以下各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）适用范围广泛；(2) 无需整定和调试，开机自检后自动进入运行状态，设备维护量低；(3) 在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号并显示保存相关信息；(4) 实时显示，记录铁磁谐振发生时间及相关参数（电压和频率）；(5) 可存储20重故障信息供追忆和显示；(6) 以接点闭合方式输出或语音报警输出；(7) 可以配置通信接口（RS485接口）；(8) 可以配置微型打印机可以及时打印输出故障报告（故障类型、故障时间及4种频率的电压分量） 六、装置的工作原理本装置采用高性能的单片微机作为核心元件，对PT 开口三角电压（即零序电压）进行遁环检测。
辽宁二次微机消谐说明书
辽宁二次微机消谐说明书一、产品介绍辽宁二次微机消谐是一种用于电力系统中的谐波消除装置。
谐波是指电力系统中频率不同于基波频率（通常为50Hz或60Hz）的电压或电流波形成分。
谐波的存在会导致电力系统中出现一系列问题，如电力设备的损坏、电力质量下降等。
辽宁二次微机消谐能够通过控制电路，对谐波进行有效消除，提高电力系统的稳定性和可靠性。
二、工作原理辽宁二次微机消谐采用先进的微机控制技术，结合数字信号处理技术，实现对电力系统中谐波的监测和消除。
其工作原理主要分为以下几个步骤：1. 监测：通过传感器实时采集电力系统中的电压和电流信号，并对信号进行采样和数字化处理，得到谐波的频率、幅值等信息。
2. 分析：利用微机控制系统对采集到的信号进行谐波分析，确定谐波的类型和级别。
根据分析结果，判断是否需要消除谐波。
3. 控制：根据分析结果，控制辽宁二次微机消谐的工作模式和参数设置。
消谐装置通过控制电路，对谐波进行有效的消除。
4. 反馈：辽宁二次微机消谐通过反馈信号，实时监测谐波消除效果，并根据实际情况进行调整，以达到最佳的消谐效果。
三、产品特点1. 高效消谐：辽宁二次微机消谐采用先进的数字信号处理技术，能够高效消除电力系统中的谐波，提高电力质量。
2. 精确控制：通过微机控制系统，对消谐装置的工作模式和参数进行精确控制，能够根据实际情况进行灵活调整。
3. 可靠稳定：辽宁二次微机消谐采用优质的电子元器件和可靠的控制算法，能够稳定可靠地工作，提供持久的消谐效果。
4. 易于安装和维护：辽宁二次微机消谐结构紧凑，安装方便，同时提供全面的维护手册和技术支持，方便用户进行维护和故障排除。
5. 兼容性强：辽宁二次微机消谐具有良好的兼容性，可以适应不同类型的电力系统，满足不同用户的需求。
四、应用领域辽宁二次微机消谐适用于各种电力系统中，特别是对于谐波污染比较严重的工业企业、商业建筑等场所。
它可以消除电力系统中的谐波，提高电力质量，保护电力设备，提高生产效率。
ZB-WXZ微机消谐装置说明书
ZB-WXZ 微机消谐装置说明书一、装置概述电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT ）烧毁甚至爆炸的恶性事故，ZB-WXZ 系列微机消谐装置是我公司研制开发的一种消谐装置。
本装置利用高性能单片机作为检测、控制的核心元件。
具有运算速度快，性能稳定，抗干扰能力强等优点。
使用固态继电器，动作可靠，不易损坏，解决了使用电阻在大电流时易损坏的缺点。
系统可以消除铁磁谐振，还可以区分过电压，单相接地故障。
二、型号说明三、技术指示(1) 工作电源：电源：交流220V 或直流220V(其它情况可特殊定做)；(2) 环境温度：-20 ～+50℃； 环境湿度：不大于90%；(3) 可消谐振：17Hz （1/3分频），25Hz （1/2分频），50Hz （工频），150Hz（3倍频）四、外形尺寸图及接线原理图ZB －WXZ －产品序号 电压等级单位：KV 微机消谐装置 公司名称缩写图一：WXZ 型微机消谐装置外形尺寸图●1、2：装置工作电源，可接交流220V 或直流220V （不区分正负极， 110V 需特殊订货）。
●3：接大地。
●4、5、6、7分别接Ⅰ～Ⅳ段母线PT 开口三角电压，8为公共端。
●9：备用端子。
● 10、11、12：为RS232/RS485通讯接口。
当通讯接口为232时，10为发送端TXD, 11为接受端RXD,12为通讯地。
当通讯接口为485时，10为A+, 11为B-,12为备用空端子。
端子接线介绍 ●13、14：备用端子。
●15、16：失电告警信号输出点（无源干结点，不是标准配置，需要时订货时请说明）。
●17、18：装置故障告警信号输出点（无源干结点）。
●19、20：系统接地告警信号输出点（无源干结点）。
●21、22：系统谐振告警信号输出点（无源干结点）。
● 23、24：系统过电压告警信号输出点（无源干结点）。
图二：WXZ 型微机消谐装置开孔尺寸图图三：WXZ 型微机消谐装置端子排图（1）五、装置特点(1) 适用于35KV 以下各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）适用范围广泛；(2) 无需整定和调试，开机自检后自动进入运行状态，设备维护量低；(3) 在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号并显示保存相关信息；(4) 实时显示，记录铁磁谐振发生时间及相关参数（电压和频率）；(5) 可存储20重故障信息供追忆和显示；(6) 以接点闭合方式输出或语音报警输出；(7) 可以配置通信接口（RS485接口）；(8) 可以配置微型打印机可以及时打印输出故障报告（故障类型、故障时间及4种频率的电压分量） 六、装置的工作原理本装置采用高性能的单片微机作为核心元件，对PT 开口三角电压（即零序电压）进行遁环检测。
CX-WXZ型微机消谐装置说明书
目录1.概述 (1)2.型号说明 (1)3.使用条件 (1)4.技术参数 (1)5.装置特点 (2)6.工作原理 (2)7.使用说明 (2)8.模拟试验 (6)9.定货须知 (6)10.附图 (6)CX-WXZ型微机消谐装置1.概述CX-WXZ型微机消谐装置是我公司针对电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，新近研制生产的一种智能消谐装置。
它以16位单片机80C196为采样运算、逻辑判断和控制中心（CPU），经大功率、无触点消谐元件为出口，以液晶显示器（LCD）、信号指示灯、触摸按键和微型打印机为人机接口，配以智能化的软件，组成了技术和原理先进，使用简单方便的“傻瓜型”诊断、消谐、记录装置。
该装置实时显示系统时钟及PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，可以区分过电压、铁磁谐振以及单相接地，可配置通信接口把故障信息传送至有关部门，适用于无人职守变电站。
2.型号说明3.使用条件(1)户内使用，并且室内通风良好；(2)海拔高度≤2Km；(3)环境温度：－10℃～50℃；(4)相对湿度≤90%；(5)大气压力80～110Kpa；(6)周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
4.技术参数(1)工作电源：DC/AC220V；(2)功耗：CX-WXZ型微机消谐装置①电源回路：DC220V≤30W或者AC220V≤30VA；②交流电压回路：≤1VA；(3)交流额定电压：100V；(4)可以根据用户要求特制。
5.装置特点(1)CPU采用INTEL80C196单片机，数据采集、运算、逻辑判断、控制输出等速度快，精度高，双“看门狗”（Watchdog）电路，抗干扰、自检及自恢复能力强；(2)采用128×64图形液晶显示器（LCD），中文菜单提示，显示信息丰富、直观；(3)智能化软件技术、原理先进，性能稳定，安全可靠；(4)实时显示系统时钟、日历、PT开口三角电压4种频率（3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz）的电压分量；(5)可以判别过电压、铁磁谐振以及单相接地，并对铁磁谐振迅速消除；(6)对各种故障均可给出告警信号并显示、打印和保存有关信息；(7)微型打印机可以及时打印输出故障报告（故障类型、故障时间及PT开口三角电压4种频率的电压分量）；(8)有记忆功能，可存储5次最近发生的故障信息，掉电后不丢失；(9)消谐元件出口功率大、无触点；(10)通过中文菜单提示和面板按键整定，调试和维护简单、方便；(11)接线简单，安装方便；(12)硬件、软件冗余设计，抗干扰能力强；(13)适用于各种电压等级的PT；(14)可配置通信接口把各种故障信息传送至有关部门，适用于无人职守变电站。
PTWX微机消谐
装置开机后主菜单显示如下所示：
反白显示的行为光标当前位置，按方向键选择菜单项，按“确认”键进入相应子菜单，按“取消”键返回到主界面。
6.1参数设置
参数设置子菜单用于设置装置启动电压、通信参数和时间参数：
反白显示的行为光标当前位置，按方向键选择菜单项，按“确认”键进入相应子菜单，按“取消”键返回到主菜单。
12
232T/485B
13
通信GND
14
工作电源
15
工作电源
16
接地
91～8：四段母线PT开口三角电压输入端。
109、10：综合报警信号输出节点。
1111、12、13：RS232/485通信接口。
1214、15：装置工作电源。
1316：屏蔽地。
14试验说明
模拟试验接线如下图所示：
给装置信号输入端“Uo1*，Uo1”输入工频30V～120V之间电压，此时伴随灯泡闪烁一次，“单相接地”指示灯亮、报警接点闭合。当输入信号小于30V时，本装置不动作。
这些大都为非线性元件，它和系统的电容组成许多复杂的振荡回路，如果满足一定的条件，就可激发起持续时间较长的铁磁谐振过电压。发生铁磁谐振时产生的较高过电压和较大的过电流，极易使电力设备的绝缘损坏，严重情况下危及运行人员的安全。
PTWX型微机消谐装置实时监测电压互感器PT开口三角处电压和频率，当发生铁磁谐振时，装置瞬时启动无触点消谐元件，产生强大阻尼，从而消除铁磁谐振。
通讯方式：8位数据位，1位起始位，1位停止位，无校验，异步半双工。
7.1CM90规约
报文格式如下表所示：
0EBH
同步字符
90H
0EBH
90H
STX（02H）
起始符
谐振消除装置
图2 菜单结构图（二）装置投运检查并确认接线正确后为装置加点开机，屏幕显示图3 所示的开机画面，稍后自动进入运行界面，如图4 所示。
若发现装置异常应切断电源，检查各插件是否松动或脱位并紧固，或者与本公司技术服务部联系。
装置具有屏保功能，如5秒内不进行操作，屏幕自动进入屏保状态。
若进行操作，请按任意键取消屏保。
图3 开机画面图4 运行画面在运行中，装置实时对系统母线进行监测。
当发生3Uo 越限故障时，装置发出越限报警信号，画面如图5所示；当母线发生谐振故障时，装置立即进行消谐动作，画面如图6 所示。
若动作后，谐振未消失，则判定为永久故障，随即发出谐振报警信号。
在此状态下，装置会脱离对母线的监测，直至自动复归时间到，自动返回运行监测状态。
在越限和谐故障状态，按“Enter” 键可取消报警信号，再按“Page up”键返回运行监测状态。
图5 越限信息图6 谐振信息（三）装置参数设置在图4 运行界面，按“Mult”键进入主菜单如图7 ，可对各项参数进行设置。
在主菜单下，通过按“”、“”键移动光标“”，指向“装置参数设置”，然后按“Enter”键，进入图8 所示的“参数设置”画面。
按“Page up” 键可返回上一级菜单。
在图8 的下一级菜单，可进行“越限参数”“消谐参数”“自动复归”“通信参数”的设置。
具体如下：3.1 越限参数设置在图8 中移动光标“”指向“越限参数设置”，按“Enter”键，进入图9 所示的“越限参数设置”画面。
按“Page up” 键返回上一级菜单。
在图9 菜单下，按“Mult”键，激活参数修改状态，光标由“”变成“”,然后通过“”、“”、“”、“”键进行参数修改，最后按“Enter”键确认。
越限参数设置消谐参数设置自动复归设置通讯参数设置用户操作界面装置投运装置参数设置运行信息显示图 7 主菜单图8 参数设置3.2 消谐参数设置在图8 中移动光标“”指向“消谐参数设置”，按Enter”键，进入图10 所示的“消谐参数设置”画面。
微机消谐系列
适用场合
微机消谐装置属于二次消谐装置，主要应 用在中性点不接地、经电阻或经消弧线圈接 地的小电流接地系统 。 ቤተ መጻሕፍቲ ባይዱ如电厂、变电所、钢厂、注塑、石油、 化工、煤炭、冶金等大型工厂、矿区的配电 系统。
订货选型
装置型号及定义
UNT- WXX - A X X UNT- XPT - A X X
各选项表示方式及意义 通信功能选项
外形设计
1）采用铝合金外壳，可以有效的屏蔽外部干扰。 2）装置小巧，适合当今紧凑型设计理念 。 3）外插接式端子设计，方便装置安装。
通讯功能选项
4-20mA选型 设计序号 微机消谐装置 尤耐特电气有限公司
0：无通讯功能 1：ProfiBus（单口） 2：ModBus（单口） 3：ModBus（双口） 4：CAN（单口）
技术优势
技术优势
1）我公司采用先进的32位MCU，可以快速、准确的分析、判断谐振 状态。 2）显示与控制使用两个相同功能的MCU，使功能分开，不互相影响， 提高了装置的整体稳定性。 3）设置工业常用的双口RS485通讯口，相互备用。 4）装置可以通过控制字灵活设置，如裁减功能等。 5）通过国家继电保护及自动化设备质量监督检验中心 测试，严酷等 级为IV级。
微机消谐产品系列
产品功能
1、消谐功能 实时监测谐波分量值：三分频、二分频、基频、三倍频（即17Hz、 25Hz、50Hz、150Hz），发现谐振就立即启动消谐出口快速消除谐振，同 时发出报警信号并记录谐振发生时刻的时间和各次谐波值。 2、监测功能 零序电压各次谐波电压值：三分频、二分频、基频、三倍频（即17Hz、 25Hz、50Hz、150Hz）。 3、事件记录 记录的事件类型包括谐振动作事件、报警、复归、装置自检故障等。每 种事件均记录了事件发生的时刻、当时的模拟量数值。总共可以记录20条 最新的事件，满20条记录之后，增加最新的记录时，最老的记录被覆盖， 掉电不丢失。 4、通信功能 双路RS485或单路CAN，Modbus或103规约，也可配置Profibus-DP。可 上传实时数据，包括测量数据、谐振动作、装置故障等信息。可遥控复归。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SDWX微机消谐装置
一、产品概述
在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。
铁磁谐振过电压可以在3～220千伏的任何系统中发生，特别是在35千伏及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。
铁磁谐振引起的过电压持续时间长，甚至可能长期存在。
在分频谐振时，一般过电压并不高，但是PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。
SDWX微机消谐装置是新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振,准确率高。
同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站。
二、功能特点
1.模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准
确性得以保证。
2.实时监控系统状态，实时运算，对系统出现的低频、基频、高频谐振故障做出准确判断，
并作出及时动作。
3.实时显示三相电压、开口电压，能准确判断出接地、过压欠压、谐振。
4.系统谐振被阻尼消除后若再次被激发产生，装置能再次立即起动予以消除。
5.工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态。
6.故障追忆功能，大容量Flash存储器保存最近10次历史故障记录。
7.具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。
8.双硬件看门狗电路确保软件运行的可靠性。
9.中文液晶显示，运行状态清晰，菜单式操作，方便易用。
三、工作原理
●SDWX微机消谐装置实时监测电压互感器PT开口三角处电压和频率，当发生铁磁谐振时，
装置瞬时启动无触点消谐元件（大功率可控硅），将PT开口三角绕组瞬间短接，产生强大阻尼，从而消除铁磁谐振。
●谐振被成功消除则装置的液晶屏上显示谐振类型和发生时间，并且谐振报警继电器吸合
5到10秒钟，以提示曾有铁磁谐振发生。
四、技术参数
1.适用范围：3kV―35kV系统。
2.消谐路数：1路（可定制2路产品）。
3.适用谐振频率：高频、低频、工频谐振。
4.消谐启动电压：低频谐振30V，工频、高频谐振120V。
5.电压测量精度：0.5%。
6.频率测量精度：±1Hz。
7.报警继电器输出触点容量：AC 240V/5A，DC 30V/5A。
8.通信方式：RS485@9600bps。
9.工作电源：AC220V±10%，DC220V±10%。
10.环境温度：–10°C至 + 50°C。
11.海拔高度：小于2000米。
12.工作环境温度：-10℃- 60℃。
13.空气相对湿度：90% (25℃)、50% (40℃)。
14.使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体。
15.安装地点具有防风、防雨和防尘设施。
