lc恒流源电路工作原理
几种简单的恒流源电路
恒流源在一定范围内是不受电源输入电压的影响的，但不是绝对的。
恒流源的基本原理是通过对输出电流采样，反馈控制动态元件的电阻来调节输出电流，使整个输出回路保持恒定的电压/电阻比值，从而保持输出电流的稳定。
当输入电源电压和负载电阻处在适当的范围内时，电源电压升高，恒流源动态元件的电阻也随之相应增大，电源电压降低，动态元件的电阻则随之相应减小，如果负载电阻减小，恒流源动态元件的电阻会随之增大，负载电阻增大时，动态元件的电阻则随之相应减小，当电源电压和负载电阻同时变化时，恒流源动态元件的电阻也会根据综合情况随之做出相应变化，总要使整个输出回路保持恒定的电压/电阻比值。
而根据欧姆定律，回路电流=回路电压/回路电阻，回路电压/回路电阻不变，回路电流就不变。
举例来说，某恒流源的输出电流设定为1A，负载电阻为5Ω，当输入电压为10V 时，恒流源会自动调整动态元件的电阻为5Ω，这样回路电压/回路总电阻=10V/（5Ω+5Ω）=1A，当输入电压为8V时，恒流源会自动调整动态元件的电阻为3Ω，这样回路电压/回路总电阻=10V/（5Ω+3Ω）=1A，可是如果输入电压降低到4V，即使恒流源调整动态元件的电阻为0Ω，回路电阻仍然有5Ω，这样回路电压/回路总电阻=4V/（5Ω+0Ω）=0.8A，无论如何也不可能继续输出1A的恒定电流。
这样解释后你应该能了解恒流源了吧。

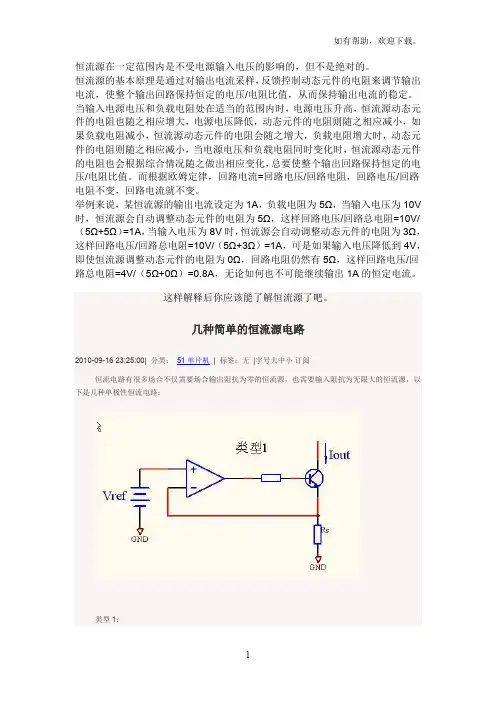

几种简单的恒流源电路2010-09-16 23:25:00| 分类：51单片机| 标签：无|字号大中小订阅恒流电路有很多场合不仅需要场合输出阻抗为零的恒流源，也需要输入阻抗为无限大的恒流源，以下是几种单极性恒流电路：类型1：特征：使用运放，高精度输出电流：Iout=Vref/Rs类型2：特征：使用并联稳压器，简单且高精度输出电流：Iout=Vref/Rs检测电压：根据Vref不同（1.25V或2.5V）类型3：特征：使用晶体管，简单，低精度输出电流：Iout=Vbe/Rs检测电压：约0.6V类型4：特征：减少类型3的Vbe的温度变化，低、中等精度，低电压检测输出电流：Iout=Vref/Rs检测电压：约0.1V～0.6V类型5：特征：使用JEFT，超低噪声输出电流：由JEFT决定检测电压：与JEFT有关其中类型1为基本电路，工作时，输入电压Vref与输出电流成比例的检测电压Vs(Vs=Rs×Iout)相等，如图5所示，图5注：Is=IB+Iout=Iout(1+1/hFE)其中1/hFE为误差若输出级使用晶体管则电流检测时会产生基极电流分量这一误差，当这种情况不允许时，可采用图6所示那样采用FET管图6Is=Iout-IG类型2，这是使用运放与Vref（2.5V）一体化的并联稳压器电路，由于这种电路的Vref高达2.5V，所以电源利用范围较窄类型3，这是用晶体管代替运放的电路，由于使用晶体管的Vbe（约0.6V）替代Vref的电路，因此，Vbe的温度变化毫无改变地呈现在输出中，从而的不到期望的精度类型4，这是利用对管补偿Vbe随温度变化的电路，由于检测电压也低于0.1V左右，应此，电源利用范围很宽类型5，这是利用J-FET的电路，改变Rgs 可使输出电流达到漏极饱和电流IDSS，由于噪声也很小，因此，在噪声成为问题时使用这种电路也有一定价值，在该电路中不接RGS，则电流值变成IDSS，这样，J-FET接成二极管形式就变成了“恒流二极管”以上电路都是电流吸收型电路，但除了类型2以外，若改变Vref极性与使用的半导体元件，则可以变成电流吐出型电路。
大功率恒流源电路的原理
大功率恒流源电路的原理
大功率恒流源电路是一种能够提供稳定恒定电流输出的电路。
它主要由电源、电流采样电阻、比较器、控制器和负载组成。
其工作原理是通过不断调整输出电压，使得电流采样电阻上的电压与设定的电流值相等，从而实现恒流输出。
在大功率恒流源电路中，电源是提供电流的能量源，它可以是直流电源或交流电源。
电流采样电阻连接在电源和负载之间，起到采样电流的作用。
比较器用于比较采样电阻上的电压与设定的电流值，根据比较结果向控制器发出控制信号。
控制器根据接收到的信号，通过调整输出电压的大小，使得电流采样电阻上的电压与设定的电流值相等。
负载是电流源的输出端，它可以是电阻、电感、电容等等。
大功率恒流源电路的工作原理可以简单描述为：当负载电流小于设定的电流值时，电流采样电阻上的电压低于设定值，比较器会向控制器发出增加输出电压的信号；当负载电流大于设定的电流值时，电流采样电阻上的电压高于设定值，比较器会向控制器发出减小输出电压的信号。
控制器根据接收到的信号，调整输出电压的大小，使得电流采样电阻上的电压与设定的电流值相等，从而实现恒流输出。
大功率恒流源电路的应用非常广泛。
例如，在电子设备测试中，需要对负载进行恒定电流的供电，以确保测试的准确性和稳定性。
此
外，大功率恒流源电路还可以用于电池充电、电动车充电桩、LED 驱动等领域。
大功率恒流源电路通过不断调整输出电压，使得电流采样电阻上的电压与设定的电流值相等，从而实现恒流输出。
它在各个领域都有着广泛的应用，为电子设备的测试和负载供电提供了稳定可靠的电流输出。
二、恒流源与恒压源
实验二恒压源与恒流源
恒压源电路是输出电流变化时，保持输出电压不变的电路。

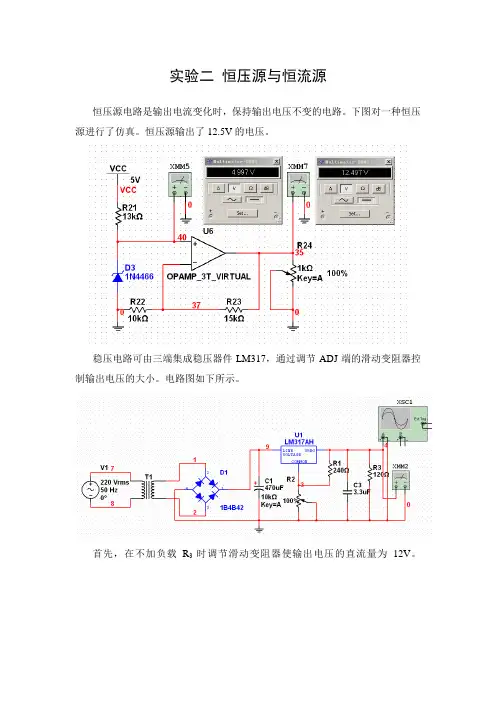

下图对一种恒压源进行了仿真。
恒压源输出了12.5V的电压。
稳压电路可由三端集成稳压器件LM317，通过调节ADJ端的滑动变阻器控制输出电压的大小。
电路图如下所示。
首先，在不加负载R3时调节滑动变阻器使输出电压的直流量为12V。
然后加上负载，不改变滑动变阻器。
测得输出电压直流量约为15.483V，交流分量为367.172mV。
稳压后的波形仍然含有交流分量，输出并不是稳定的直流电压。
输出的电压大小与所加的负载有关，当输出电压增大时，交流分量所占成分会逐渐减小，输出电压就越趋于稳定，当我们仿真增大负载为5kΩ的时候，得到的波形如下图所示。
电压稳定在22V左右，这时得到的波形交流分量很少，所以输出近似稳定的直流电压。
恒流源电路是当输出电压变化时，能保持输出电流不变的电路。
设计了一款恒流源电路原理图如下。
这种恒流源输出的电流是：Io = (V s - V R) / R1。
在激励传感器电桥时时，仿真输出的结果是这样的。
由下图可知用此恒流源输出了6.770mA 。
下图是用三端稳压器件制成的另一种恒流源。
V s V r
R1
当负载即1kΩ滑动变阻器由100%处移动至0%时，该横流源提供的电流由1.27mA变化到94.092mA。
镜像恒流源电路原理
镜像恒流源电路原理
镜像恒流源电路原理是一种常用的电路设计方法，它可以产生恒定的电流输出，无论负载如何变化。
该电路的基本原理是利用电流镜像电路和恒流源电路的结合，实现一个稳定的恒流输出。
电流镜像电路是一种基于晶体管的电路，通过两个相互反向的晶体管的管流相等，从而实现电流的镜像反射。
恒流源电路则是利用单个晶体管的特性，通过不同的基极电压来控制管流，实现恒定的电流输出。
将电流镜像电路和恒流源电路结合起来，可以得到镜像恒流源电路。
在该电路中，一组相互反向的晶体管被用作电流镜像电路，而另一个晶体管则是恒流源电路。
通过适当的电路设计，可以使恒流源电路的输出电流与电流镜像电路的反向电流相等，从而实现一个稳定的恒流输出。
镜像恒流源电路可以应用于各种电子设备中，例如功率放大器、稳压电源等。
该电路的优点包括恒定的电流输出、良好的稳定性和可靠性。
此外，镜像恒流源电路还可以通过调节电路参数来实现不同的电流输出，具有一定的灵活性和可调性。
- 1 -。
lc滤波电路工作原理
LC滤波电路是一种常见的电子滤波器，它由电感（L）和电容（C）组成。
它可以用于信号处理、电源滤波等领域，在电路中起到去除杂波、筛选特定频率信号的作用。
本文将详细介绍LC滤波电路的工作原理。
一、LC滤波电路的基本结构LC滤波电路由电感和电容组成，电感和电容可以串联或并联连接。
在串联连接时，电感和电容依次相连，形成一个串联LC电路；在并联连接时，电感和电容同步相连，形成一个并联LC电路。
下面我们将分别介绍这两种连接方式的工作原理。
1. 串联LC滤波电路串联LC滤波电路如图1所示，信号源通过电感L1进入电路，然后经过电容C1再返回地线。
这样形成了一个串联的电感-电容网络。
图1 串联LC滤波电路当输入信号的频率发生变化时，电感和电容对信号的响应不同。
当频率较低时，电感对信号具有较小的阻抗，而电容对信号具有较大的阻抗。
这样，电感起到了阻止低频信号通过的作用，将其滤除。
当频率较高时，电感对信号具有较大的阻抗，而电容对信号具有较小的阻抗。
这样，电容起到了阻止高频信号通过的作用，将其滤除。
因此，串联LC滤波电路可以实现对特定频率范围内信号的筛选。
2. 并联LC滤波电路并联LC滤波电路如图2所示，信号源直接接入电路的一端，另一端通过电感L1和电容C1与地相连。
这样形成了一个并联的电感-电容网络。
图2 并联LC滤波电路当输入信号的频率发生变化时，电感和电容对信号的响应也会不同。
当频率较低时，电感对信号具有较大的阻抗，而电容对信号具有较小的阻抗。
这样，电感起到了阻止低频信号通过的作用，将其滤除。
当频率较高时，电感对信号具有较小的阻抗，而电容对信号具有较大的阻抗。
这样，电容起到了阻止高频信号通过的作用，将其滤除。
因此，并联LC滤波电路同样可以实现对特定频率范围内信号的筛选。
二、LC滤波电路的频率响应LC滤波电路的频率响应是指电路对不同频率信号的响应情况。
led恒流源电路
led恒流源电路LED恒流源电路是一种常见的电路，被广泛应用于电路设计中。
它的主要作用是通过控制输出电流来保持LED灯的恒定亮度。
下面我们将分步骤阐述LED恒流源电路的工作原理。
1.恒流源电路的基本原理恒流源电路的基本原理是控制输出电流来实现恒定亮度的LED灯。
该电路通过在电源和LED之间加上一个电流限制器来达到这个目的。
电流限制器通常是由一个稳流器（如LM317）和几个电阻组成。
当电压增加时，稳流器将自动降低电阻值，从而将电流限制在稳定水平。
2.电路设计LED恒流源电路的设计需要考虑许多因素，如输入电压范围、输出电流、输出电压范围、LED灯数量和类型等。
下面是一些通用的电路参数：（1）输入电压范围: 7V -36VDC（2）输出电流范围: 20mA-1000mA（3）输出电压: 2V - 5V（4）LED数量: 1-10个（5）电路保护: 短路保护和过温保护3.电路实现LED恒流源电路可以由许多不同的元器件组成。
以下是一些必需的元器件和他们的特点：（1）电源: 可能是电池、太阳能板或交流电源。
电源的电压应足够高以保持输出电流的稳定性。
（2）稳流器: 常用的稳流器是LM317。
它可以在宽电压范围内提供固定的输出电流，并且可以根据需要进行调节。
（3）电阻器: 用于调节稳流器的输出电流和LED的亮度。
（4）电容器: 用于消除电源噪声和稳定输出电流。
（5）LED: 恒流源电路的核心部分。
LED的类型和数量应根据需要进行选择。
4.电路工作示意图电路示意图如下，其中R1为电阻、R2和变阻器VR1组成的分压器，IC1为稳压器。
在某些情况下，需要添加一个电容器C1来消除电源中的高频噪声。
5.电路测试与调试完成电路设计后，应进行测试和调试以验证其功能。
例如，可以使用万用表在不同的输入电压下测量输出电流，并根据需要进行电阻或稳流器的调整。
通过以上的步骤，您可以实现自己的LED恒流源电路，用来控制LED灯的亮度。
这对于LED灯的应用非常重要，可以在保持长时间亮度恒定的同时，延长LED灯的使用寿命。
三级管恒流源电路
三级管恒流源电路引言：三级管恒流源电路是一种常见的电路类型，广泛应用于电源、电机驱动器和LED调光器等领域。
三级管恒流源电路可以保持恒定的输出电流而不受负载变化的影响，是一种高性能、高可靠性的电路。
一、三级管恒流源电路的基本原理三级管恒流源电路主要由三个BJT（双极性晶体管）组成，分别为Q1，Q2和Q3。
电路的输入电压为Vin，额定输出电流为Iout。
当Vin增加时，Q1的基极电压也随之增加，Q1反向截止。
同时，Q2和Q3的基极电压都会降低，导致它们进入放大状态。
在此状态下，Q2和Q3形成一个反相放大器，将Vin的负载电压放大，并传输到输出端。
当Iout增加时，电路自动调整，使输出恒流保持不变。
当Iout减小时，Q3的VBE电压降低，Q3进入非放大状态，该电流被Q2截止。
这会导致Q2的基极电压降低，导致Q1进入放大状态。
在此状态下，Vin的负载电压被放大，Iout自动调整以保持恒定输出。
二、三级管恒流源电路的特点1. 稳定的输出电流。
三级管恒流源电路可以保持恒定的输出电流，即使负载发生变化。
2. 高可靠性和高性能。
三级管恒流源电路具有较高的可靠性和性能，可以在宽广的温度范围内，较长时间内工作。
3. 小尺寸。
三级管恒流源电路具有较小的尺寸，可以在高密度的电路板上实现。
4. 具有反向保护功能。
三级管恒流源电路具有反向保护功能，不会受到反向电压损伤。
5. 低成本。
三级管恒流源电路由普通的场效应晶体管或双极晶体管构成，成本较低，适用于大批量生产。
三、应用范围三级管恒流源电路广泛应用于LED驱动器、电源、电机驱动器等领域。
在LED驱动器中，三级管恒流源电路可以保持恒定的电流输出，不会因LED电压的变化而影响LED亮度，保证LED灯具具有均匀、稳定和高效的亮度输出。
在电源和电机驱动器中，三级管恒流源电路可以保持稳定的输出电流，使设备的稳定性和可靠性得到保证。
结论：三级管恒流源电路是一种高性能、高可靠性、低成本的电路，广泛应用于各种领域。
led恒流源电路工作原理
LED恒流源电路是一种电路设计，用于为LED提供稳定的电流，以确保LED的亮度和寿命的稳定性。
LED（发光二极管）是一种电子元件，其特点是高亮度、低能耗和长寿命。
而LED恒流源电路的作用就是通过控制电流来保证LED的亮度和寿命。
LED恒流源电路的基本原理如下：1.电流稳定性：LED恒流源电路的主要作用是提供稳定的电流给LED。
为LED提供恒定的电流可以确保LED的亮度不受电压变化的影响，而只受电流的变化影响。
LED的亮度和光强度与电流成正比，因此提供稳定的电流可以确保LED的光亮度稳定。
2.电流控制：LED恒流源电路通过电流控制器来实现电流的稳定。
电流控制器通常采用负反馈原理，将测量的电流与设定的参考电流进行比较，然后通过调节开关管的导通时间来控制电流的大小。
当实际电流低于设定值时，电流控制器会增加开关管的导通时间，以增加电流；当实际电流高于设定值时，电流控制器会减少开关管的导通时间，以减小电流。
3.电流源：LED恒流源电路一般使用电流源来提供稳定的电流。
电流源可以是线性电流源或开关电流源。
线性电流源一般是利用放大器和电阻组成的，通过调节电阻来改变电流；而开关电流源则是利用开关元件（如MOS管）的开关动作来改变电流。
4.防止LED热失效：LED的发光强度和寿命与温度密切相关。
LED恒流源电路可以通过控制电流来防止LED因过热而失效。
当LED工作时，其发热量会导致温度升高，如果电流过大，温度将升得更高，可能导致LED的故障。
因此，LED恒流源电路可以根据LED的特性，设定适当的电流值，以控制LED的温度在安全范围内。
5.提高电路稳定性：LED恒流源电路可以提高整个电路的稳定性。
LED恒流源电路可以根据LED的特性和工作环境，合理设计电路参数，以提供稳定的电流。
这些参数包括电流源的设计、电源稳压器的选择和滤波电容的设置等。
通过合理设计，LED恒流源电路可以减小电流波动和电压波动对LED的影响，提高整个电路的稳定性。
