倒装芯片封装基板工艺流程
倒装芯片(FC,Flip-Chip)装配技术
摘要：倒装芯片在产品成本，性能及满足高密度封装等方面体现出优势，它的应用也渐渐成为主流。
由于倒装芯片的尺寸小，要保证高精度高产量高重复性，这给我们传统的设备及工艺带来了挑战。
器件的小型化高密度封装形式越来越多，如多模块封装（MCM ）、系统封装（SiP ）、倒装芯片（FC ，Flip-Chip ）等应用得越来越多。
这些技术的出现更加模糊了一级封装与二级装配之间的界线。
毋庸置疑，随着小型化高密度封装的出现，对高速与高精度装配的要求变得更加关键，相关的组装设备和工艺也更具先进性与高灵活性。
由于倒装芯片比BGA 或CSP 具有更小的外形尺寸、更小的球径和球间距、它对植球工艺、基板技术、材料的兼容性、制造工艺，以及检查设备和方法提出了前所未有的挑战。
倒装芯片的发展历史倒装芯片的定义什么器件被称为倒装芯片？一般来说，这类器件具备以下特点：1. 基材是硅；2. 电气面及焊凸在器件下表面；3. 球间距一般为4-14mil 、球径为2.5-8mil 、外形尺寸为1 -27mm ；4. 组装在基板上后需要做底部填充。
其实，倒装芯片之所以被称为“倒装”，是相对于传统的金属线键合连接方式（Wire Bonding）与植球后的工艺而言的。
传统的通过金属线键合与基板连接的芯片电气面朝上（图1），而倒装芯片的电气面朝下（图2），相当于将前者翻转过来，故称其为“倒装芯片”。
在圆片（Wafer）上芯片植完球后（图3），需要将其翻转，送入贴片机，便于贴装，也由于这一翻转过程，而被称为“倒装芯片”。
图1图2图3倒装芯片的历史及其应用倒装芯片在1964年开始出现，1969年由IBM发明了倒装芯片的C4工艺（Controlled Collap se Chip Connection，可控坍塌芯片联接）。
过去只是比较少量的特殊应用，近几年倒装芯片已经成为高性能封装的互连方法，它的应用得到比较广泛快速的发展。
目前倒装芯片主要应用在Wi- Fi、SiP、M CM、图像传感器、微处理器、硬盘驱动器、医用传感器，以及RFID等方面（图5）。
led APT倒装芯片的封装
倒装芯片的封装倒装芯片通常是功率芯片主要用来封装大功率LED(>1W)，正装芯片通常是用来进行传统的小功率φ3～φ10的封装。
因此，功率不同导致二者在封装及应用的方式均有较大的差别，主要区别有如下几点：1. 封装用原材料差别：2．封装制程区别：(1).固晶：正装小芯片采取在直插式支架反射杯内点上绝缘导热胶来固定芯片，而倒装芯片多采用导热系数更高的银胶或共晶的工艺与支架基座相连，且本身支架基座通常为导热系数较高的铜材；(2).焊线：正装小芯片通常封装后驱动电流较小且发热量也相对较小，因此采用正负电极各自焊接一根φ0.8～φ0.9mil金线与支架正负极相连即可；而倒装功率芯片驱动电流一般在350mA以上，芯片尺寸较大，因此为了保证电流注入芯片过程中的均匀性及稳定性，通常在芯片正负级与支架正负极间各自焊接两根φ1.0～φ1.25mil的金线；(3).荧光粉选择：正装小芯片一般驱动电流在20mA左右，而倒装功率芯片一般在350mA左右，因此二者在使用过程中各自的发热量相差甚大，而现在市场通用的荧光粉主要为YAG， YAG自身耐高温为127℃左右，而芯片点亮后，结温(Tj)会远远高于此温度，因此在散热处理不好的情况下，荧光粉长时间老化衰减严重，因此在倒装芯片封装过程中建议使用耐高温性能更好的硅酸盐荧光粉；(4).胶体的选择：正装小芯片发热量较小，因此传统的环氧树脂就可以满足封装的需要；而倒装功率芯片发热量较大，需要采用硅胶来进行封装；硅胶的选择过程中为了匹配蓝宝石衬底的折射率，建议选择折射率较高的硅胶(>1.51)，防止折射率较低导致全反射临界角增大而使大部分的光在封装胶体内部被全反射而损失掉；同时，硅胶弹性较大，与环氧树脂相比热应力比环氧树脂小很多，在使用过程中可以对芯片及金线起到良好的保护作用，有利于提高整个产品的可靠性；(5).点胶：正装小芯片的封装通常采用传统的点满整个反射杯覆盖芯片的方式来封装，而倒装功率芯片封装过程中，由于多采用平头支架，因此为了保证整个荧光粉涂敷的均匀性提高出光率而建议采用保型封装(Conformal-Coating)的工艺；示意图如下：(6).灌胶成型：正装芯片通常采用在模粒中先灌满环氧树脂然后将支架插入高温固化的方式；而倒装功率芯片则需要采用从透镜其中一个进气孔中慢慢灌入硅胶的方式来填充，填充的过程中应提高操作避免烘烤后出现气泡和裂纹、分层等现象影响成品率；(7).散热设计：正装小芯片通常无额外的散热设计；而倒装功率芯片通常需要在支架下加散热基板，特殊情况下在散热基板后添加风扇等方式来散热；在焊接支架到铝基板的过程中建议使用功率<30W的恒温电烙铁温度低于230℃，停留时间<3S来焊接；(8).封装后成品示意图：APT芯片使用说明一.18mil芯片：1．芯片(硅板)尺寸：826μm x826μm，芯片整体厚度：360±10μm2．芯片打线示意图：3．焊盘材料：Al 焊盘厚度：1μm4．使用金线：≥φ1.0mil，正负极各打一根金线即可；5．封装注意事项：(1).建议使用直插式支架(2).使用银胶，并用量稍微多一些，避免固晶不牢或接触不良影响导热；(3).白光封装建议提高YAG荧光粉与环氧树脂的配比(9～12%，正白光)，点胶水成“微凸”即可，如不调整比例在封装过程极易出现溢胶现象；6．驱动电流：120mA二.24mil芯片：1．芯片(硅板)尺寸：1300μm x820μm，芯片整体厚度：360±10μm2．芯片打线示意图：3．焊盘材料：Al 焊盘厚度：1μm4．使用金线：≥φ1.25mil，正负极各打一根或两根金线即可；5．封装注意事项：(1).建议使用直插式支架或dome power支架(带铝基板)(2).使用银胶，银胶请在硅板下并列点两点，并用量稍微多一些，避免固晶不牢或接触不良影响导热；(3).白光封装建议提高YAG荧光粉与环氧树脂的配比(直插式：9～12%，正白光；domepower:7% 左右，正白光)，点胶水成“微凸”即可，直插式如不调整比例在封装过程极易出现溢胶现象；6．驱动电流：150mA三.40mil芯片：1．芯片(硅板)尺寸：1910μm x820μm，芯片整体厚度：360±10μm2．芯片打线示意图：3．焊盘材料：Al 焊盘厚度：1μm4．使用金线：≥φ1.25mil，正负极各打两根金线即可；5．封装注意事项：(1).dome power支架(带铝基板)(2).使用银胶，银胶请在硅板下并列点两点，并用量稍微多一些，避免固晶不牢或接触不良影响导热；(3).白光封装建议使用硅胶，点荧光粉使用折射率1.53左右的硅胶如GE5332；填充透镜建议使用折射率约1.41左右的硅胶如9022；(4).白光封装建议提高YAG荧光粉与硅胶的配比(7% 左右，正白光)，点胶水成“微凸”即可6．驱动电流：350mA。
封装工艺流程(1)
焊区与微电子封装的I/O引线或基板上的金属
布线焊区（Pad）用金属细丝连接起来的工
艺技术。
WB技术作用机理
❖
提供能量破坏被焊表面的氧化层和污染物，
使焊区金属产生塑性变形，使得引线与被焊
面紧密接触，达到原子间引力范围并导致界
面间原子扩散而形成焊合点。引线键合键合
❖ 铜：近年来，大量用于集成电路互连。铜比
铝有较高的导电率；铜丝相对于金丝具有成
本低、强度和刚度高、适合于细间距键合的
优点。
❖
引线键合的关键工艺
❖
❖
关键工艺：温度控制、精确定位控制、工作
参数设定。
应用对象：低密度连线封装（＜300个接点）
引线键合的技术缺陷
1.
2.
3.
多根引线并联产生邻近效应，导致电流分布
对芯片的影响，同时还可以屏蔽电磁干扰。
③各向异性导电聚合物:电流只能在一个方向流动。
❖ 导电胶功能：（形成化学结合、具有导电功能）
❖
2.3.4 玻璃胶粘贴法
与导电胶类似，玻璃胶也属于厚膜导体材料（后面
我们将介绍）。不过起粘接作用的是低温玻璃粉。它
是起导电作用的金属粉（Ag、Ag-Pd、Au、Cu等）
出现废品。
Chipping Die
崩边
2.3 芯片粘贴
芯片贴装：也称芯片粘贴，是将芯片固定
于封装基板或引脚架芯片的承载座上的工
艺过程。
贴装方式4种：
❖ 共晶粘贴法（Au-Si合金）
❖ 焊接粘贴法（Pb-Sn合金焊接）
❖ 环氧树脂粘结（重点）
❖ 玻璃胶粘贴法
引线框架
装
架
引线
倒装cob封装工艺
倒装cob封装工艺
倒装COB封装工艺是一种先进的集成电路封装技术，COB是
Chip on Board的缩写，意为芯片直接封装在基板上。
倒装COB封
装工艺相比传统封装技术具有一些优势。
首先，倒装COB封装工艺可以有效减小封装尺寸，提高集成度。
由于芯片直接封装在基板上，不需要额外的封装材料和封装空间，
因此可以实现更小型化的封装，适用于轻薄化、小型化的电子产品
设计。
其次，倒装COB封装工艺可以提高散热性能。
由于芯片直接与
基板接触，热量可以更快更有效地传导到基板上，利于散热，有利
于提高芯片的工作稳定性和可靠性。
此外，倒装COB封装工艺可以降低封装成本。
相比传统封装技术，倒装COB封装省去了一些封装材料和工序，可以降低生产成本，提高生产效率。
然而，倒装COB封装工艺也存在一些挑战和局限性。
例如，对
基板的要求较高，需要优质的基板材料和制造工艺；另外，倒装
COB封装需要特殊的焊接工艺，对生产工艺要求较高。
总的来说，倒装COB封装工艺在一定的应用场景下具有明显的优势，但也需要克服一些技术难题。
随着技术的不断进步和应用需求的不断变化，倒装COB封装工艺有望在未来得到更广泛的应用和发展。

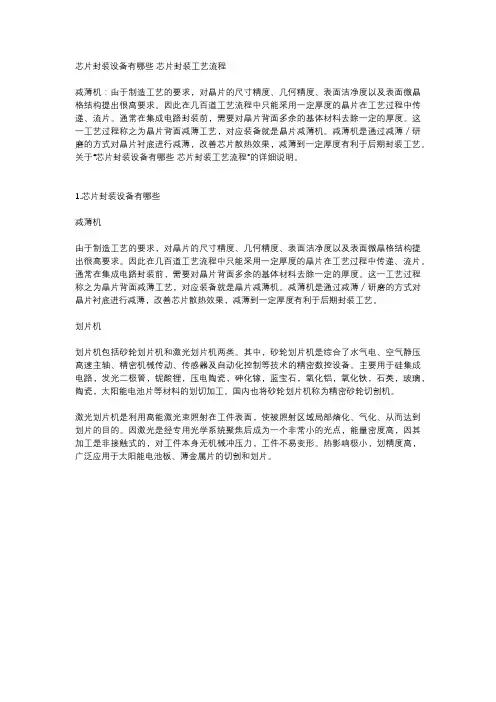

芯片封装设备有哪些 芯片封装工艺流程
芯片封装设备有哪些芯片封装工艺流程减薄机：由于制造工艺的要求，对晶片的尺寸精度、几何精度、表面洁净度以及表面微晶格结构提出很高要求。
因此在几百道工艺流程中只能采用一定厚度的晶片在工艺过程中传递、流片。
通常在集成电路封装前，需要对晶片背面多余的基体材料去除一定的厚度。
这一工艺过程称之为晶片背面减薄工艺，对应装备就是晶片减薄机。
减薄机是通过减薄／研磨的方式对晶片衬底进行减薄，改善芯片散热效果，减薄到一定厚度有利于后期封装工艺。
关于“芯片封装设备有哪些芯片封装工艺流程”的详细说明。
1.芯片封装设备有哪些减薄机由于制造工艺的要求，对晶片的尺寸精度、几何精度、表面洁净度以及表面微晶格结构提出很高要求。
因此在几百道工艺流程中只能采用一定厚度的晶片在工艺过程中传递、流片。
通常在集成电路封装前，需要对晶片背面多余的基体材料去除一定的厚度。
这一工艺过程称之为晶片背面减薄工艺，对应装备就是晶片减薄机。
减薄机是通过减薄／研磨的方式对晶片衬底进行减薄，改善芯片散热效果，减薄到一定厚度有利于后期封装工艺。
划片机划片机包括砂轮划片机和激光划片机两类。
其中，砂轮划片机是综合了水气电、空气静压高速主轴、精密机械传动、传感器及自动化控制等技术的精密数控设备。
主要用于硅集成电路，发光二极管，铌酸锂，压电陶瓷，砷化镓，蓝宝石，氧化铝，氧化铁，石英，玻璃，陶瓷，太阳能电池片等材料的划切加工。
国内也将砂轮划片机称为精密砂轮切割机。
激光划片机是利用高能激光束照射在工件表面，使被照射区域局部熔化、气化、从而达到划片的目的。
因激光是经专用光学系统聚焦后成为一个非常小的光点，能量密度高，因其加工是非接触式的，对工件本身无机械冲压力，工件不易变形。
热影响极小，划精度高，广泛应用于太阳能电池板、薄金属片的切割和划片。
2.芯片封装工艺流程1、封装工艺流程一般可以分为两个部分，用塑料封装之前的工艺步骤成为前段操作，在成型之后的工艺步骤成为后段操作2、芯片封装技术的基本工艺流程硅片减薄硅片切割芯片贴装，芯片互联成型技术去飞边毛刺切筋成型上焊锡打码等工序3、硅片的背面减薄技术主要有磨削，研磨，化学机械抛光，干式抛光，电化学腐蚀，湿法腐蚀，等离子增强化学腐蚀，常压等离子腐蚀等4、先划片后减薄：在背面磨削之前将硅片正面切割出一定深度的切口，然后再进行背面磨削。
LED倒装技术及工艺流程分析
LED倒装技术及工艺流程分析来源：光亚新世纪LED网时间：2015-02-06 【字体：大中小】1、引言发光二极管（LED）作为新型的绿色照明光源，具有节能、高效、低碳、体积小、反应快、抗震性强等优点，可以为用户提供环保、稳定、高效和安全的全新照明体验，已经逐步发展成为成熟的半导体照明产业。
近年来，全球各个国家纷纷开始禁用白炽灯泡，LED将会迎来一个黄金的增长期。
此外，近年来LED在电视机背光、手机、和平板电脑等方面的应用也迎来了爆发式的增长，LED具有广阔的应用发展前景。
2、倒装LED技术的发展及现状倒装技术在LED领域上还是一个比较新的技术概念，但在传统IC行业中已经被广泛应用且比较成熟，如各种球栅阵列封装（BGA）、芯片尺寸封装（CSP）、晶片级芯片尺寸封装（WLCSP）等技术，全部采用倒装芯片技术，其优点是生产效率高、器件成本低和可靠性高。
倒装芯片技术应用于LED器件，主要区别于IC在于，在LED芯片制造和封装过程中，除了要处理好稳定可靠的电连接以外，还需要处理光的问题，包括如何让更多的光引出来，提高出光效率，以及光空间的分布等。
针对传统正装LED存在的散热差、透明电极电流分布不均匀、表面电极焊盘和引线挡光以及金线导致的可靠性问题，1998年，J.J.Wierer等人制备出了1W倒装焊接结构的大功率AlGaInN-LED蓝光芯片，他们将金属化凸点的AIGalnN芯片倒装焊接在具有防静电保护二极管(ESD)的硅载体上。
图1是他们制备得到的LED芯片的图片和截面示意图。
他们的测试结果表明，在相同的芯片面积下，倒装LED芯片（FCLED）比正装芯片有着更大的发光面积和非常好的电学特性，在200-1000mA的电流范围，正向电压（VF）相对较低，从而导致了更高的功率转化效率。
图1 倒装结构的LED芯片图片和截面示意图2006年，O.B.Shchekin等人又报道了一种新的薄膜倒装焊接的多量子阱结构的LED（TFFC-LED）。
封装工艺流程PPT122页
第二章 封装工艺流程
• 2.3 芯片贴装 芯片贴装，也称芯片粘贴，是将芯片固定于封装基板或引
脚架芯片的承载座上的工艺过程。
贴装方式
• 共晶粘贴法 • 焊接粘贴法 • 导电胶粘贴法 • 玻璃胶粘贴法
第二章 封装工艺流程
• 2.3.1共晶粘贴法 共晶反应 指在一定的温度下，一定成分的液体同时结晶出两种一定
凸块式芯片TAB，先将金属凸块长成于IC芯片的铝键合点 上，再与载带的内引脚键合。预先长成的凸块除了提供引脚 所需要的金属化条件外，可避免引脚与IC芯片间可能发生短 路，但制作长有凸块的芯片是TAN工艺最大的困难。
第二章 封装工艺流程
• 2.4.2 载带自动键合技术
芯片凸点制作技术 凸点因形状不同可分为两种
第二章 封装工艺流程
• 2.4.1 打线键合技术
打线键合技术
超声波键合（Ultrasonic Bonding ,U/S bonding）
热压键合（Thermocompression Bonding T/C bonding） 热超声波键合（Thermosonic BoBiblioteka ding,T/S bonding）
第二章 封装工艺流程
• 2.4 芯片互连 芯片互连是将芯片焊区与电子封装外壳的I/O引线或基
板上的金属焊区相连接。 芯片互连常见的方法：
打线键合（WB wire bonding）
倒装芯片键合(FCB flip chip bonding，C4)
载带自动键合（TAB tape automate bonding）
• 2.4.1 打线键合技术介绍 （2）热压键合
第二章 封装工艺流程
• （3）热超声波键合
热超声波键合是热压键合与超声波键合的混合技术。在工 艺过程中，先在金属线末端成球，再使用超声波脉冲进行金 属线与金属接垫之间的接合。
LED芯片倒装工艺原理以及应用简介
LED芯片倒装工艺原理以及应用简介倒装晶片所需具备的条件：①基材材是硅；②电气面及焊凸在元件下表面；③组装在基板后需要做底部填充。
倒装晶片的定义：其实倒装晶片之所以被称为“倒装”是相对于传统的金属线键合连接方式（Wire Bonding）与植球后的工艺而言的。
传统的通过金属线键合与基板连接的晶片电气面朝上，而倒装晶片的电气面朝下，相当于将前者翻转过来，故称其为“倒装晶片”。
倒装芯片的实质是在传统工艺的基础上，将芯片的发光区与电极区不设计在同一个平面这时则由电极区面朝向灯杯底部进行贴装，可以省掉焊线这一工序，但是对固晶这段工艺的精度要求较高，一般很难达到较高的良率。
倒装芯片与与传统工艺相比所具备的优势:通过MOCVD技术在兰宝石衬底上生长GaN基LED结构层，由P/N结髮光区发出的光透过上面的P型区射出。
由于P型GaN传导性能不佳，为获得良好的电流扩展，需要通过蒸镀技术在P区表面形成一层Ni-Au组成的金属电极层。
P区引线通过该层金属薄膜引出。
为获得好的电流扩展，Ni-Au金属电极层就不能太薄。
为此，器件的发光效率就会受到很大影响，通常要同时兼顾电流扩展与出光效率二个因素。
但无论在什麼情况下，金属薄膜的存在，总会使透光性能变差。
此外，引线焊点的存在也使器件的出光效率受到影响。
采用GaN LED倒装芯片的结构可以从根本上消除上面的问题。
倒装LED芯片技术行业应用分析：近年，世界各国如欧洲各国、美国、日本、韩国和中国等皆有LED照明相关项目推行。
其中，以我国所推广的“十城万盏”计划最为瞩目。
路灯是城市照明不可缺少的一部分，传统路灯通常采用高压钠灯或金卤灯，这两种光源最大的特点是发光的电弧管尺寸小，可以产生很大的光输出，并且具有很高的光效。
但这类光源应用在道路灯具中，只有约40%的光直接通过玻璃罩到达路面，60%的光通过灯具反射器反射后再从灯具中射出。
因此目前传统灯具基本存在两个不足，一是灯具直接照射的方向上照度很高，在次干道可达到50Lx以上，这一区域属明显的过度照明，而两个灯具的光照交叉处的照度仅为灯下中心位置的照度的20%-40%，光分布均匀度低;二是此类灯具的反射器效率一般仅为50%-60%，因此在反射过程中有大量的光损失，所以传统高压钠灯或金卤灯路灯总体效率在70-80%，均匀度低，且有照度的过度浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倒装芯片封装基板工艺流程
一、倒装芯片封装基板工艺流程主要包括以下步骤：
1、第一步：凸点下金属化倒装连接。
需要在芯片表面制作凸点技术，倒装连接的本质是芯片上的凸点与基板上的凸点（凹槽）连接。
2、金属化的方式：
（1）溅射：用溅射的方法一层一层地在硅片上沉积薄膜，然后通过照相平版技术形成UBM图样，然后刻蚀掉不是图样的部分。
（2）蒸镀：利用掩模，通过蒸镀的方法在硅片上一层一层地沉积。
这种选择性的沉积用的掩模可用于对应的凸点的形成之中。
（3）化学镀：采用化学镀的方法在Al焊盘上选择性地镀Ni。
常常用锌酸盐工艺对Al表面进行处理。
在实际的生产过程中，芯片封装基板的工艺流程可能会因生产商和技术的不同而有所差异。
如果你想了解更详细的信息，可以补充细节继续向我提问。
二、倒装芯片封装基本工艺流程需要注意以下几点：
1、清洁处理：在倒装芯片封装前，需要对芯片和基板进行清洁处理，以去除表面的污垢和杂质，保证封装的质量。
2、倒装芯片贴装：在倒装芯片贴装过程中，需要控制好贴装的力度和精度，以避免芯片损坏或贴装不准确。
3、焊接工艺：在焊接过程中，需要控制好焊接的温度、时间和压力，以保证焊接的质量和可靠性。
4、封装材料选择：在选择封装材料时，需要考虑材料的热膨胀系数、机械强度、绝缘性能等因素，以保证封装的可靠性和稳定性。
5、质量检测：在封装完成后，需要对封装进行质量检测，以确保封装的质量和可靠性。
总之，倒装芯片封装基本工艺流程需要严格控制每一个步骤的质量，以保证封装的质量和可靠性。
