柔性滚弯成形技术研究进展
管材弯曲成形理论与技术研究进展

A Re iw ft e Re e r h o e r n e h oo y O ve o h s a c fTh o y a d T c n lg f
Tu e Be dn rc s b n ig P o e s
REN h n l S e g—e, , 一 an, ZHANG Y a n u n, C HE , DAI Y e
管 材 弯 曲成 形 理 论 与 技 术研 究进 展
任胜 乐 , 赖 一楠 , 张 元 , 车 明 , 戴 野
( 哈尔滨理工 大学 数 字化设计与仿真研究所 , 龙江 哈尔滨 10 8 ) 黑 5 0 0
摘
要 : 对 管材 弯 曲成形 问题 , 针 系统 地 总结 了国 内外研 究人 员采 用理论 分析 、 限元模 拟 、 有 实
●
第 1 6卷
第 6期
哈 尔 滨 理 工 大 学 学 报
J OURNAL OFHAR N UNI BI VER IY F S I NCE AND T HNOL Y ST O C E EC OG
V0. 6 No 6 11 .
De c.201 1
21年 l 01 2月
验研 究方 法在 管材 弯曲成形 方 面的 工作 和取得 的研 究进 展 , 包括 管材 弯曲后 截 面 质量 、 回弹 、 曲 弯
过程成形极限、 弯曲工艺模具、 工工艺参数智能化预测等 , 加 并提 出了管材 弯曲当前存在的问题及
发展 趋 势 . 关键 词 : 管材 ;弯 曲 ;成形 质量 ;回弹 ; 能预 测 智 中图分 类号 : G 8 T 3 文 献标 志码 : A 文章编 号 : 0 7 6 3 2 1 ) 6 0 3 — 5 10 —2 8 (0 1 0 — 0 1 0
辊弯成型工艺设计及优化方法研究

辊弯成型工艺设计及优化方法研究作者:彭兵来源:《科技资讯》2013年第10期摘要:计算机辅助设计技术在国内外辊弯成型工艺设计的研究与应用取得了一定的成果,但到目前为止,许多CAD软件通用性不高,现有研究都是针对成形工艺某一环节进行,未形成一套完善的设计方法,所以有必要对计算机辅助设计的方法和流程进行系统的研究,并提出一套完整的设计思路,并对现有的优化方法进行相应的研究。
以缩短设计周期,提高设计可靠性;降低了设计过程中的经济损失,提高了长期生产的经济效益。
关键词:辊弯成型工艺设计计算机辅助设计优化方法中图分类号:TG356.25 文献标识码:A 文章编号:1672-3791(2013)04(a)-0120-02辊弯成型是通过串列布置的一系列辊弯模具将带材连续成型为具有一定断面几何形状产品的加工方法辊弯成型产品[1]。
辊式辊弯成型本身是一个非常复杂的板料深度塑性加工的工艺过程[2],其连续辊弯成型具有道次多、变形大、横纵向变形兼具等特点,传统的经验设计和分析方法难以为生产和工艺过程提供准确的指导。
将计算机辅助设计(CAD)及工艺参数优化等技术应用于辊弯成型行业,并代替传统的设计模式,这已经成为一种普遍的趋势。
目前为止,CAD技术在国内外辊弯成型领域的研究与应用取得了一定的成果,但到目前为止,许多CAD软件通用性不高,现有研究都是针对成形工艺某一环节进行,未形成一套完善的设计方法,所以有必要对计算机辅助设计的方法和流程进行系统的研究,并提出一套完整的设计思路,为完善CAD系统和提高企业设计效率提供参考。
1 辊弯成型工艺设计的内容及技术路线辊弯成型工艺设计主要包括以下三方面内容[3]:(1)变形工艺图的设计:根据带材的材料特性、尺寸精度的要求及产品最终截面形状,确定道次数、各个道次的孔型形状尺寸及弯曲变形量。
(2)配置轧辊:根据各个道次的变形工艺图,配置各个机架轧辊,从而确保带材能正常轧制。
(3)辅助装置设计:辅助装置包括导向辊和矫直辊等装置。
纤维复材仿生设计及曲面多点成形柔性制造研究进展

纤维复材仿生设计及曲面多点成形柔性制造研究进展
韩奇钢;姜嘉鑫;陈水斌;李虹濛;石绍迁
【期刊名称】《塑性工程学报》
【年(卷),期】2024(31)4
【摘要】纤维复合材料凭借其比强度高、比模量大、可设计性强等特点,在航空航天、轨道交通等领域应用越来越广泛。
随着对纤维复材构件性能需求的提高,通过调控材料成分实现纤维复合材料性能的提升已到瓶颈,且传统纤维复材构件的制造技术也难以满足“多品种、小批量”的纤维复材曲面构件精准成形的制造需求。
针对这些问题,吉林大学“多点成形柔性智造”团队基于仿生设计理念,将自然界的生物结构特征应用于纤维复材构件的优化设计中,研发了仿螳螂虾螺旋纤维正弦结构层合板、仿螳螂虾玄武岩纤维增强夹层结构复合材料、仿生层压玄武岩纤维增强复合材料、双螺旋玄武岩纤维增强复合材料)、仿生双螺旋纤维金属层压板和仿生正弦波纹螺旋夹层结构蜂窝板,实现了材料性能的提高,并通过多点柔性成形技术成功制造了碳纤维复合材料机翼蒙皮,开发了复材曲面构件多点柔性精准成形新装备和新技术。
【总页数】12页(P143-154)
【作者】韩奇钢;姜嘉鑫;陈水斌;李虹濛;石绍迁
【作者单位】吉林大学材料科学与工程学院;吉林大学威海仿生研究院;辽宁材料科学研究院结构化材料技术研究所;吉林大学汽车底盘集成与仿生全国重点实验室【正文语种】中文
【中图分类】TB333
【相关文献】
1.板料多点柔性成形技术的研究进展与应用
2.探究全玻璃纤维复材自由曲面外立面建筑的结构设计
3.预防ICU患者导尿管相关尿路感染采取集束化护理的作用研究
4.复材机翼蒙皮多点柔性成型质量分析
5.曲面型纤维复材防护掩体在爆炸冲击波下的响应特性
因版权原因,仅展示原文概要,查看原文内容请购买。
柔性制造技术的现状及发展趋势

柔性制造技术的现状及发展趋势摘要文章简述了柔性、柔性制造技术的概念、分类、所涉及的关键技术,以及发展应用趋势,以促使人们对新的制造技术认识和重视。
随着社会的进步和生活水平的提高,社会对产品多样化,低制造成本及短制造周期等需求日趋迫切,传统的制造技术已不能满足市场对多品种小批量,更具特色符合顾客个人要求样式和功能的产品的需求。
90年代后,由于微电子技术、计算机技术、通信技术、机械与控制设备的发展,制造业自动化进入一个崭新的时代,技术日臻成熟。
柔性制造技术已成为各工业化国家机械制造自动化的研制发展重点。
1 基本概念1 1 柔性柔性可以表述为两个方面。
第一方面是系统适应外部环境变化的能力,可用系统满足新产品要求的程度来衡量;第二方面是系统适应内部变化的能力,可用在有干扰(如机器出现故障)情况下,系统的生产率与无干扰情况下的生产率期望值之比来衡量。
“柔性”是相对于“刚性”而言的,传统的“刚性”自动化生产线主要实现单一品种的大批量生产。
其优点是生产率很高,由于设备是固定的,所以设备利用率也很高,单件产品的成本低。
但价格相当昂贵,且只能加工一个或几个相类似的零件,难以应付多品种中小批量的生产。
随着批量生产时代正逐渐被适应市场动态变化的生产所替换,一个制造自动化系统的生存能力和竞争能力在很大程度上取决于它是否能在很短的开发周期内,生产出较低成本、较高质量的不同品种产品的能力。
柔性已占有相当重要的位置。
柔性主要包括1) 机器柔性当要求生产一系列不同类型的产品时,机器随产品变化而加工不同零件的难易程度。
2) 工艺柔性一是工艺流程不变时自身适应产品或原材料变化的能力;二是制造系统内为适应产品或原材料变化而改变相应工艺的难易程度。
3) 产品柔性一是产品更新或完全转向后,系统能够非常经济和迅速地生产出新产品的能力;二是产品更新后,对老产品有用特性的继承能力和兼容能力。
4) 维护柔性采用多种方式查询、处理故障,保障生产正常进行的能力。
车身关键部件制造的柔性化技术——机器人滚边技术

2 滚 边 设 备
2 1 滚边 夹具 系统 不 同车 型 的零件 差 别很 大 ,零件 不 同部 位材 料成 形特 点迥 然 不 同 ,所 以确定
具体 的压 合参 数 要从 实 际 出发 ,充 分考 虑诸 多 因素 的 影 响 ,切 不可 盲 目照 搬 。 图 1 是顶 盖 天 窗 滚 边 的成 形
个过 程 中没 有窜动 。 内板定 位优选 专 用定位 孔 ,因为
滚 边过程 中 ,定位 孔每 个 方向上都 可 能 受力 ,而且 受
求 ,确 定 不 同部位 的压 合 参数 ( 包括 压合 角 度 、压合
过 程。
天 窗外 板
力、压 合 轨迹 、压 合 轮 的极 限参 数等 ) 冲 压件 相 关 和 部 位 的要 求。
(a)
b)
在 生 产 四 门、 前 盖 、后 盖 、 乙字 板 等 部 件 时 ,
滚 边过 程 ~般 分 2 4 完成 :在 生产 顶 盖 时 ,滚 边过 ~ 次
本 ,也能 给) q 、安装 带来 方便 。 3 - n ( 定位 夹 紧机构 2)
项 盖外板
底 模
顶盖 内板
定 位夹 紧机构
图2 顶 盖滚 边夹具 系统
图3 后盖 滚 边 夹具 系统 。底 模 是整 体铸 造 数控 是
加 工成 形 的。外板 定位 用 外板 的外形 和外 板型 面 ,内 板 选用基 ; 隹孔做 定 位。定 位夹 紧机 构采用 摆动机 构。
定位 夹紧 机构 的作用 是保 证工 件 的准 确定 位和 可
靠 夹紧 ,是保 证滚 边质 量 的重要 组成 部分 。定位 方式

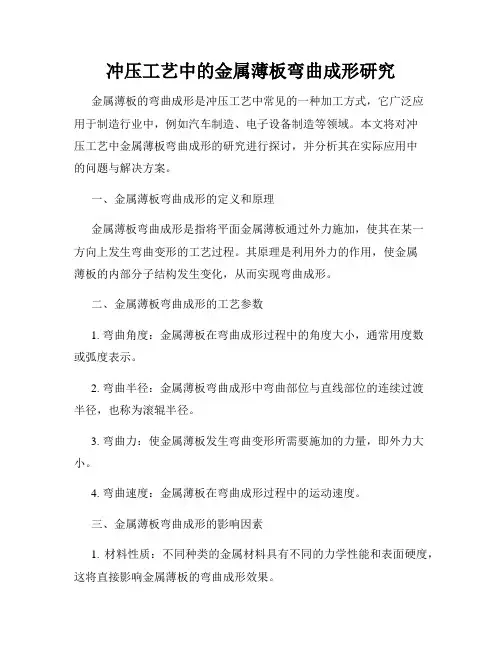

冲压工艺中的金属薄板弯曲成形研究

冲压工艺中的金属薄板弯曲成形研究金属薄板的弯曲成形是冲压工艺中常见的一种加工方式,它广泛应用于制造行业中,例如汽车制造、电子设备制造等领域。
本文将对冲压工艺中金属薄板弯曲成形的研究进行探讨,并分析其在实际应用中的问题与解决方案。
一、金属薄板弯曲成形的定义和原理金属薄板弯曲成形是指将平面金属薄板通过外力施加,使其在某一方向上发生弯曲变形的工艺过程。
其原理是利用外力的作用,使金属薄板的内部分子结构发生变化,从而实现弯曲成形。
二、金属薄板弯曲成形的工艺参数1. 弯曲角度:金属薄板在弯曲成形过程中的角度大小,通常用度数或弧度表示。
2. 弯曲半径:金属薄板弯曲成形中弯曲部位与直线部位的连续过渡半径,也称为滚辊半径。
3. 弯曲力:使金属薄板发生弯曲变形所需要施加的力量,即外力大小。
4. 弯曲速度:金属薄板在弯曲成形过程中的运动速度。
三、金属薄板弯曲成形的影响因素1. 材料性质:不同种类的金属材料具有不同的力学性能和表面硬度,这将直接影响金属薄板的弯曲成形效果。
2. 板材厚度:金属薄板的厚度越大,其弯曲成形所需要的弯曲力和半径也会相应增加。
3. 弯曲角度和半径:弯曲角度和半径会对金属薄板材料的弯曲性能和弯曲力产生影响。
4. 弯曲速度:弯曲速度的改变会影响到金属薄板的弯曲成形效果,过快或过慢的速度都可能导致不良的弯曲成形结果。
四、金属薄板弯曲成形工艺的问题与解决方案1. 弯曲成形角度不准确:造成这一问题的原因可能是材料的性质不一致或者弯曲力过大,解决方案是合理选择金属材料和控制弯曲力大小。
2. 弯曲半径过小或过大:一般情况下,弯曲半径过小会引起金属板材变形,弯曲半径过大则会导致弯曲不充分。
解决方案是根据实际需求选择合适的弯曲半径。
3. 弯曲过程中出现裂纹:这可能是由于弯曲速度过快引起的,解决方案是降低弯曲速度并增加润滑剂的使用。
4. 表面质量不理想:金属薄板在弯曲成形过程中可能会出现划痕或凸起等表面缺陷,解决方案是提高润滑效果和控制加工环境的干净程度。
辊弯成型技术的应用与发展

辊弯成型技术的应用与发展摘要:本文介绍了近年来合作研究辊弯成型开发的技术成果,给出了辊弯成型CAD/CAM 技术的应用实例。
应用CAD技术,在非对称料型的设计中根据截面的几何特性确定成型基准及工艺,介绍了咬口封闭料型的设计特点,给出了计算机模拟技术在宽幅压型板设计中的实例。
应用CAM技术,解决了异型轧辊的计算机辅助加工,基于计算机数控包络法,用一片砂轮可加工出不同的轮廓曲线。
辊弯成型CAD/CAM一体化技术的应用取得了良好的效果。
对本技术的发展方向,也提出了见解。
关键词:CAD CAM 辊弯成型1. 辊弯成型的计算机辅助设计在过去的十多年中,辊弯成型(又称冷弯型钢)的计算机辅助设计技术得到广泛应用。
目前面临的问题是计算机可在多大程度“辅助”设计者完成任务。
许多人设计轧辊时应用计算机仅代替人工的几何计算,很大程度上仍依赖设计者的实践经验。
随着计算机技术的飞速发展,用于辊弯成型的CAD 软件应达到更高的水平。
首先应向更深的方面发展,计算机能够在更多的方面帮助设计者以得到最优的设计结果。
例如,CAD 软件应具备如下功能:模拟成形过程,应用人工智能及模糊神经网络技术给出专家水平的指导。
其次CAD技术向更广的领域发展,计算机辅助制造,生产管理,成本核算,质量控制以及CAE和CIMS。
由德国data M开发的COPRA是解决辊弯成型设计的集成软件。
以下是由COPRA完成的部分冷弯型钢断面的实例。
1.1 非对称断面日本拓殖大学的小奈弘教授给出了非对称断面成型道次的估算方法。
与对称断面相比,不平衡的扭矩会导致板带的扭曲。
断面成型过程中板带的几何变形与其静力学特性紧密相关。
作者发现若以截面的一个惯性轴作为展开的基准线,一些非对称断面可得到很好的成型质量。
1.1.1 以惯性主轴作为展开的基准用于集装箱的部件(图1)是一非对称截面。
某公司以最长的直线段作为成型的水平基准,共用12道次成型,并产生明显的扭屈。
用COPRA可方便地计算出主惯性轴的角度,以其中一个惯性轴作为成型基准面,只需6道次就获得了比前方法质量更好的断面。
长桁零件滚弯成形优化与改进

长桁零件滚弯成形优化与改进发布时间:2022-11-02T05:45:22.847Z 来源:《中国科技信息》2022年第13期作者:朱吉学汪海峰张莉[导读] 随着民用飞机的不断发展,对材料及加工工艺有了越来越高的要求,作为飞机骨架的长桁类零件更朱吉学汪海峰张莉沈阳飞机工业(集团)有限公司,辽宁沈阳 110034摘要:随着民用飞机的不断发展,对材料及加工工艺有了越来越高的要求,作为飞机骨架的长桁类零件更是如此,传统的加工方法已无法达到其要求,所以滚弯成形已经成为加工此类零件的主要方法。
型材滚弯成形工艺在飞机弯曲件的制造中得到了非常广泛的应用,主要用于成形框肋缘条、机身前后段和发动机短舱的长桁。
这些都是尺寸大、相对弯曲半径大的变曲率型材弯曲件,由于它们是组成飞机骨架的受力零件,并且直接影响到飞机的气动力外形,因而形状精度要求很高。
因此,进行滚弯工艺的研究对提高飞机滚弯零件的质量有着十分重要的意义。
关键词:长桁零件;铝锂合金;滚弯;型材滚弯机;一、选题理由飞机长桁零件形面多呈Z型,延机身长度方向形成流线变化,作为蒙皮零件内部的纵向刚性支撑,起着重要的作用。
零件尺寸较长,曲率大,半径小。
此类零件最长的7米多,变曲率,弧度变化平缓,甚至有些侧向弯曲及扭曲的。
虽然说可以采用常规压弯+手工加工成形,但成形后零件表面质量差,锤痕等无法消除。
而拉弯成形因零件尺寸过长,对设备及工装要求较高,不适合此类零件的加工。
此类长桁均采用铝锂合金2196-T4S材料,较之普通铝合金型材重量减轻,强度提高,同时回弹更大,不利于成形加工。
在庞巴迪规范中对该类零件的加工明确规定不允许采用任何有损材料质量的手工加工痕迹。
所以,必须采用合适设备,利用合理的工装一次加工成形,保证零件准确的外形。
因此,决定对此类零件成形进行攻关试验,采用滚弯成形的方法,从根本上解决零件成形存在的问题。
二、原理分析1、滚弯成形特点零件按成形半径是否变化可分为等曲率和变曲率两种。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
柔性滚弯成形技术研究进展宋攀峰【摘要】Flexible roll bending forming technology is widely used for aircraft, ship, rocket and carrier to make small batch complex thin-wall Parts with various shapes. This paper summarizes the domestic and foreign research status of the flexible roll bending tech-nology and introduces three flexible roll bending technologies:the one-axle rotary shaping technology with rubber pad and rigid roll, the two-axis roll bending technology with a rigid roll and a elastic roll or two elastic rolls interacting on each other and the 3D surface continuous flexible forming technology with three bendable and flexible elastic rolls interacting on each other. It also analyzes and summarizes the basic principle and process characteristics of the new technologies above.%柔性滚弯成形技术主要用于制造形状多样化、生产批量小的复杂薄壁曲面制件,广泛运用于飞机、船舶、火箭等运载工具.总结了柔性滚弯成形技术在国内外的研究现状,介绍了刚性辊滚压橡胶垫的单轴柔性滚弯成形技术;刚性辊和柔性辊相互作用或者双柔性辊相互作用的双轴柔性滚弯成形技术;可弯曲、可调节的三柔性辊相互作用的曲面连续成形技术.对新型工艺技术的基本原理以及工艺特点进行了分析和总结.【期刊名称】《机械制造与自动化》【年(卷),期】2017(000)005【总页数】3页(P42-44)【关键词】薄壁制件;单轴、双轴柔性滚弯成形;曲面连续成形【作者】宋攀峰【作者单位】南京航空航天大学机电学院,江苏南京210000【正文语种】中文【中图分类】TH165单曲率制件和三维曲面制件广泛运用于航空航天、船舶、车辆、压力容器及城市建设等民用、军用制造领域[1]。
传统的加工方法有冲压成形、拉伸成形及液压成形等,但这些方法加工成本高,生产周期长[2]。
尤其是曲面制件呈现出形状多样化和小批量生产的需求。
要找到一种既能解决小批量生产、多样化需求的问题,又能减少加工成本、提高精度的加工工艺显得格外重要。
柔性滚弯成形技术克服了传统滚弯加工的不足,适用于高强度、低塑性材料,能够达到较好的成形精度,其中单轴或双轴柔性滚弯成形技术克服了三辊卷板机或四辊卷板机直边量大、精度低的弱点[3-4],三轴柔性滚弯成形技术克服了传统加工成本高、生产周期长的弱点[5]。
柔性滚弯成形技术不需要制造复杂的模具,较好地节约了经济和时间成本,能实现零件的高效、柔性加工,并易于实现成形过程的自动控制。
在单曲率制件或三维曲面制件的小批量、多样化的需求背景下,具有比较明显的优势。
本文对国内外柔性滚弯成形技术的研究进展以及原理和特点做一些总结。
单轴柔性滚弯技术是以弹性垫为主动件,其中弹性垫一般采用聚氨酯橡胶材料,通过给刚性滚轮一定的下压量,弹性平垫在压力的作用下产生弹性变形以及相应的分布载荷,当作用在工件上的分布载荷足够大时,工件逐渐产生屈服,并在离开滚轮之后保持一定的曲率半径。
其成形原理如图1所示。
单轴柔性滚弯成形的主要优势在于实现了工件进给和弯曲的一致性[6],可滚弯不同类型的零件,如曲面形筋板、波纹板,易于实现强度较高材料的正常送料,其次,工件在滚弯过程中逐渐屈服成形,从而减少滚弯工件两端的直边。
双轴柔性滚弯成形技术是由刚性辊和柔性辊相互挤压后形成包覆面弯曲薄板[7];或者是由2个轴都是柔性辊,横截面两柔性辊形成一定的曲率,纵截面通过控制两柔性辊的间距的不同,加工三维曲面制件[8]。
双轴柔性滚弯成形相比单轴柔性滚弯成形,操作更方便,是一种高效、经济、实用的加工方法,可以加工更加复杂的薄壁件,如环面、马鞍面等。
2.1 刚性辊和柔性辊相互作用的双轴柔性滚弯成形刚性辊和柔性辊相互作用的双轴柔性滚弯原理是使板材在1个刚性轴和1个带聚氨酯材料的弹性外套的柔性辊之间[9],通过密切接触并受到非常大的表面载荷而滚弯成形的,其原理如图2所示。
在加工中,影响零件加工尺寸的主要有下面4个因素:材料性能、橡胶层厚度、刚性辊直径和刚辊下压进给量[10]。
滚弯工艺措施大致可分为3种,套刚性管或提供多种直径的刚性辊的滚弯、加柔性垫滚弯、可变径柔性滚弯。
1) 套刚性管或提供多种直径的刚性辊的双轴柔性滚弯在刚性滚轴上套1个外径较大的空心薄壁管,相当于增大刚性辊的直径,滚弯各种不同直径的薄壁件。
薄壁管紧密贴合刚性辊,不发生变形。
薄壁管的外径一般选用系列化的尺寸。
或者提供多种直径的刚性滚轴,如俄罗斯制造的二轴滚弯机[11],可提供参数型号系列化直径的刚性滚轴。
目标是将敏感的自由滚弯区改造成若干耦合滚弯和若干连续滚弯可控区,适用于单曲率制件的滚弯及精度要求高的场合。
2) 加柔性垫双轴柔性滚弯采用高弹性材料制造的柔性垫板,先将其滚弯成一定弧度的制件。
在平面薄板放进滚轴内加工时,加柔性垫滚弯。
由于柔性垫只发生了弹性变形,柔性垫加工前后形状、尺寸无变化,因此可以反复使用。
加柔性垫滚弯实质上相当于增大了刚性辊的直径,可以在不更换刚性辊的情况下,制造出不同半径的薄壁件。
3) 可变径双轴柔性滚弯无论是套刚性管、多种直径刚性辊,还是加柔性垫,都是刚性辊与柔性辊的压入量超过最佳压入量。
最佳压入量是刚性辊与柔性辊的压入量正好可以使薄板在回弹前贴合刚性辊,。
可变径柔性滚弯技术是在未达到最佳压入量的情况下,通过控制刚性辊和柔性辊的压入量,卷制出不同直径的薄壁件。
结合工件外部受力和经典回弹公式,以及滚弯变形时板内的径向应力、周向应力和弯矩的计算公式,可以建立制件回弹后的半径与压入量、制件材料参数、刚性辊和柔性辊的半径及材料参数的关系表达式[12]。
此理论模型最大误差为15%,最小误差为2.6%。
为便于对滚弯过程中弹性层的受力进行分析,提出了折算弹性模量的概念,来定义柔性滚弯过程中聚氨酯橡胶随成形改变的弹性模量,并推导了聚氨酯橡胶折算弹性模量的计算公式,能较准确地描述聚氨酯橡胶在滚弯成形过程中的应变状态分布[13]。
可变径柔性滚弯技术还需要进行更详尽的研究,目前还存在精度不高,同样压入量的情况下卷制出椭圆制件等情况。
2.2 双柔性辊相互作用的双轴柔性滚弯成形双柔性辊相互作用的双轴柔性滚弯成形技术是基于不均匀减薄轧制原理及横向的弯曲变形的一种三维曲面连续成形新方法,即利用上下柔性辊横截面的曲率变化,纵截面上通过控制其间的间隙,板材在厚度方向不均匀减薄,用于卷制横向和纵向具有一定曲率的三维曲面薄壁件[14]。
最基本的成形机构,如图3所示,包括上柔性辊及下柔性辊,柔性辊由多层不同直径的钢丝分层缠绕而成的钢丝软轴制成。
双柔性辊在自由状态是高弹性、高强度的材料构成的直辊。
影响零件加工尺寸的主要有下面3个因素:板材的材料性能、双柔性辊的直径、柔性辊之间的间隙。
在忽略弹性变形、宽展变形的情况下,可根据曲面制件的目标形状计算柔性辊的轮廓形状及辊缝函数。
准确控制上下柔性辊横截面的轮廓形状以及辊缝,可以获得所需形状的曲面制件[15]。
辊缝中间小两边大,曲面制件高斯曲率大于零,形成凸曲面;辊缝中间大两边小,曲面制件高斯曲率小于零,形成鞍型曲面[16]。
由于在滚弯过程中,可以使板材发生较大的塑性变形,因此,与以弯曲变形为主的成形方式相比,这种滚弯成形曲面的方法回弹小,可以获得更好的成形效果。
3个柔性辊相互作用的曲面连续成形,是基于弯曲变形原理建立的板材加工方式,是一种三维曲面连续柔性成形方法,如图4所示。
李明哲等人[17]开发了曲面连续成形的试验装置。
连续成形的具体过程如下:曲面连续成形装置的柔性辊由钢丝软轴制成,钢丝软轴一般是由多层不同直径的钢丝分层缠绕而成,首先根据目标曲面的横向截面线方程调整柔性辊的形状,其次将板材置于上辊和两下辊之间,再根据目标曲面的纵向曲率控制上辊的压下量,并通过3个弯曲柔性辊绕自身轴线的旋转驱动板材进给,最终实现板材横向与纵向的弯曲变形,完成双曲度曲面件的成形。
图4为曲面连续成形试验装置的二维模型,主要包括3个能够弯曲并绕自身轴线回转的柔性辊(1个上辊、2个下辊且呈对称分布)、两端的驱动机构、适量的调形单元组成的调形机构及相关的辅助机构。
连续成形中的变形是横向与纵向弯曲变形的叠加,板材的横向变形是由柔性辊的轮廓形状决定的,而柔性辊调形是数字化调整其轴线上各个控制点的相对位置实现的;纵向变形产生于三辊弯曲,变形量由上辊压下量控制,通过2个方向上弯曲变形的组合即可成形不同类型的双曲度曲面件。
曲面连续成形工艺将传统卷板成形与多点控制技术2种技术有效结合,用多点的调形方法使卷板成形的工作辊能够弯曲并绕自身轴线旋转,其主要优势有:以三辊为成形工具,因而设备结构简单、生产成本低且投资少;不需要模具,灵活性大,避免了模具设计和制造周期长的缺点;适合小批量,尤其是单件生产;长度方向的成形尺寸不受限制,因此可成形大型曲面件。
本文对柔性滚弯成形技术的进展进行了探讨,分别对单轴柔性滚弯、双轴柔性滚弯、三轴柔性滚弯的概念、原理、特点进行了简要的总结。
这3种新型的柔性滚弯工艺,相比传统工艺,如模具成形、三辊四辊卷板工艺,具有成本低、易控制、精度高的优势。
其中对于单曲率制件,采用单轴柔性滚弯和一刚一柔的双轴柔性滚弯;对于三维曲面曲面制件,采用两柔性辊的双轴柔性滚弯和三轴柔性滚弯。
在一刚一柔的双轴柔性滚弯技术中,还提出一种更加灵活的可变径柔性滚弯技术。
随着各种新颖的滚弯工艺的研究和实际应用,这些加工工艺一定可以在现代压力加工中发挥重要的作用。
