磁动机设计制作工艺技术
永磁同步电机设计流程
永磁同步电机设计流程永磁同步电机是一种应用广泛的电机类型，具有高效率、高功率因数和高控制精度等优点，因此在许多领域得到了广泛的应用。
设计一台高性能的永磁同步电机需要经过一系列的流程，本文将详细介绍永磁同步电机的设计流程。
一、需求分析在设计永磁同步电机之前，首先需要明确电机的使用需求。
包括电机的功率需求、转速范围、工作环境条件等。
通过对需求的分析，可以为后续的设计提供指导。
二、磁路设计磁路设计是永磁同步电机设计的关键步骤之一。
磁路设计的目标是确定合适的磁路结构和尺寸，以实现预期的性能指标。
在磁路设计中，需要考虑永磁体的选用、磁路的饱和效应、磁路的损耗等因素。
三、电磁设计电磁设计是永磁同步电机设计的另一个重要步骤。
电磁设计的目标是确定合适的绕组结构和参数，以实现预期的性能指标。
在电磁设计中，需要考虑绕组的匝数、线径、绕组方式等因素，以及永磁体和绕组之间的磁场分布和相互作用。
四、机械设计机械设计是永磁同步电机设计的另一个关键步骤。
机械设计的目标是确定合适的机械结构和尺寸，以满足电机的运行要求。
在机械设计中，需要考虑电机的轴承结构、散热结构、防护结构等因素，以及电机的安装方式和连接方式。
五、控制系统设计控制系统设计是永磁同步电机设计的最后一步。
控制系统设计的目标是确定合适的控制策略和参数，以实现电机的稳定运行和精确控制。
在控制系统设计中，需要考虑电机的闭环控制方式、控制器的选择和参数调节等因素，以及电机与其他设备的通讯和配合。
六、样机制造与测试在完成永磁同步电机的设计之后，需要进行样机制造和测试。
样机制造的目标是按照设计要求制造出一台符合性能指标的永磁同步电机。
样机测试的目标是验证电机的性能和功能是否满足设计要求。
通过样机制造和测试，可以进一步改进和优化设计。
七、生产与应用在样机测试通过之后，可以进行电机的批量生产和应用。
在生产过程中，需要注意生产工艺和质量控制，以确保电机的一致性和可靠性。
在应用过程中，需要根据具体的使用场景和需求，对电机进行调试和优化，以实现最佳的性能和效果。
磁瓦生产工艺
磁瓦生产工艺磁瓦是一种用于制造电机、发电机、电动机、变压器等电力设备的重要零部件。
磁瓦主要由铁氧体材料制成，其特点是具有较高的磁导率和磁阻力，能够吸附和释放磁力。
磁瓦的生产工艺一般包括原材料准备、成型、烧结和加工等环节。
首先，磁瓦的生产需要准备铁氧体材料作为主要原料。
铁氧体材料包括氧化铁、碳酸铁、硝酸铁等，其中氧化铁是最常用的原料。
原料准备包括筛选、清洁和称量，以确保原料质量的稳定和准确。
然后，准备好的原料需要经过成型工艺。
常见的成型工艺有干压成型和注塑成型两种。
干压成型是将原料放入模具中，采用压力机进行干压成型，使原料具有一定的形状和尺寸；注塑成型是将原料加热熔化，然后通过注塑机将熔化的原料注入模具中，冷却后得到固态磁瓦。
成型后的磁瓦需要进行烧结处理，使其在高温下形成稳定的结构。
烧结是将成型后的磁瓦放入专用的烧结炉中进行加热处理，通常温度在1200℃以上。
烧结过程中，原料中的微小晶粒逐渐长大，磁瓦的致密度增加，使其具有较高的磁性能。
烧结后的磁瓦还需要进行加工和表面处理。
加工工艺一般包括平磨、切割、打孔等，以达到所需的形状和尺寸。
表面处理可以采用喷漆、镀锌等方式，以增加磁瓦的耐腐蚀性和外观美观度。
最后，经过以上工艺处理后的磁瓦需要进行质量检验。
质量检验包括外观检查、尺寸测量、磁性能测试等，以确保磁瓦符合相关标准和要求。
合格的磁瓦才能进入下一个工序或出厂销售。
总的来说，磁瓦的生产工艺是一个多环节、复杂的过程，需要掌握多种材料和工艺技术。
随着科技的发展和创新，磁瓦的生产工艺也在不断改进和优化，以提高磁瓦的质量和性能，在电力设备制造领域发挥更大的作用。
磁动机

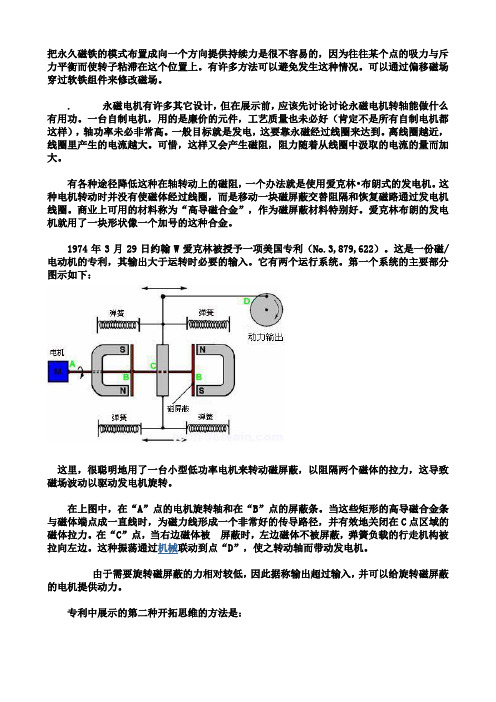

把永久磁铁的模式布置成向一个方向提供持续力是很不容易的，因为往往某个点的吸力与斥力平衡而使转子粘滞在这个位置上。
有许多方法可以避免发生这种情况。
可以通过偏移磁场穿过软铁组件来修改磁场。
. 永磁电机有许多其它设计，但在展示前，应该先讨论讨论永磁电机转轴能做什么有用功。
一台自制电机，用的是廉价的元件，工艺质量也未必好（肯定不是所有自制电机都这样），轴功率未必非常高。
一般目标就是发电，这要靠永磁经过线圈来达到。
离线圈越近，线圈里产生的电流越大。
可惜，这样又会产生磁阻，阻力随着从线圈中汲取的电流的量而加大。
有各种途径降低这种在轴转动上的磁阻，一个办法就是使用爱克林•布朗式的发电机。
这种电机转动时并没有使磁体经过线圈，而是移动一块磁屏蔽交替阻隔和恢复磁路通过发电机线圈。
商业上可用的材料称为“高导磁合金”，作为磁屏蔽材料特别好。
爱克林布朗的发电机就用了一块形状像一个加号的这种合金。
1974年3月29日约翰W爱克林被授予一项美国专利（No.3,879,622）。
这是一份磁/电动机的专利，其输出大于运转时必要的输入。
它有两个运行系统。
第一个系统的主要部分图示如下：这里，很聪明地用了一台小型低功率电机来转动磁屏蔽，以阻隔两个磁体的拉力，这导致磁场波动以驱动发电机旋转。
在上图中，在“A”点的电机旋转轴和在“B”点的屏蔽条。
当这些矩形的高导磁合金条与磁体端点成一直线时，为磁力线形成一个非常好的传导路径，并有效地关闭在C点区域的磁体拉力。
在“C”点，当右边磁体被屏蔽时，左边磁体不被屏蔽，弹簧负载的行走机构被拉向左边。
这种振荡通过机械联动到点“D”，使之转动轴而带动发电机。
由于需要旋转磁屏蔽的力相对较低，因此据称输出超过输入，并可以给旋转磁屏蔽的电机提供动力。
专利中展示的第二种开拓思维的方法是：这里，相同的屏蔽理念被利用来产生往复式运动，然后将其转换为两个回转运动，驱动两台发电机。
腔室里的一对磁体“A”被两个弹簧压向对方。
磁悬浮电机的设计与实现
磁悬浮电机的设计与实现引言磁悬浮电机是一种基于磁悬浮技术和电动机原理相结合的先进电机。
与传统的机械轴承支撑电机不同，磁悬浮电机利用磁力使转子浮在空中，消除了摩擦损耗和机械磨损，从而提高了电机的效率和可靠性。
本文将介绍磁悬浮电机的设计原理和实现方法。
设计原理磁悬浮电机的设计原理基于磁力平衡和电力驱动。
首先，通过使用永磁体和电磁体产生的磁场相互作用，可以使转子悬浮在气隙中。
然后，通过改变电磁体的电流来调节磁场的强度，从而控制转子的位置。
最后，通过施加交变电流使转子旋转，实现电机的工作。
磁悬浮电机通常采用两种磁悬浮方式：永磁悬浮和电磁悬浮。
永磁悬浮电机通过使用稳定的永磁体来产生悬浮力，从而实现转子的悬浮和驱动。
电磁悬浮电机则通过使用电磁体来产生悬浮力，需要外部电源来提供悬浮力。
两种方式各有优点和适用范围，具体选择应根据实际应用需求进行。
设计步骤1. 确定设计要求在开始设计磁悬浮电机之前，需要确定设计要求，包括功率、转速范围、悬浮方式等。
这些要求将直接影响到电机的设计参数和性能。
2. 选取磁悬浮方式根据设计要求和应用需求，选择适合的磁悬浮方式。
永磁悬浮适用于小功率和高速应用，电磁悬浮适用于大功率和低速应用。
3. 选择磁悬浮材料根据悬浮方式选择合适的磁悬浮材料。
永磁悬浮电机通常采用永磁体材料，如永磁铁、钕铁硼等。
电磁悬浮电机可以选择软磁材料，如硅钢片等。
4. 设计磁悬浮系统设计磁悬浮系统包括磁悬浮轴承和磁悬浮电磁体。
根据转子的重量和转速范围，选择合适的磁悬浮轴承类型，如径向磁悬浮轴承、轴向磁悬浮轴承等。
设计磁悬浮电磁体时，需要考虑电磁体的尺寸、线圈参数等。
5. 设计控制系统设计控制系统是磁悬浮电机设计的关键。
控制系统需要实时监测转子位置和速度，并根据要求调整电磁体的电流，实现转子的悬浮和驱动。
常用的控制策略包括PID控制、模糊控制、自适应控制等。
6. 制造和调试在完成设计后，进行磁悬浮电机的制造和调试。
制造过程包括制造磁悬浮轴承、制造电磁体、组装电机等。
电动汽车驱动电机的核心-磁铁的简介及制造工艺介绍
电动汽车驱动电机的核心-磁铁的简介及制造工艺介绍文章导读一、概述二、磁铁的性能指标三、磁铁的种类四、磁铁的制造工艺介绍一、概述近年来，电动汽车高速发展，大有取代传统燃油汽车的趋势。
电机驱动汽车的市场预测作为电动汽车的心脏--驱动电机，也逐渐替代传统燃油发动机，成为汽车供应链中的主角。
目前，市面上电动汽车常用的汽车驱动电机有感应电机和永磁同步电机。
感应电机不需要使用磁铁，具有动力强、结构稳健性好的特点，但其体积大、输出线性相对永磁电机较差，成本也较高。
感应电机工作原理永磁同步直流电机具有体积小、重量轻，和较高的功率密度与转矩密度。
相比于其他种类的电机，在相同质量与体积下，能够提供最大的动力输出与加速度。
永磁同步直流电机由于其优点，作为驱动电机的应用越来越广泛。
如蔚来前驱电机，比亚迪电动汽车，五菱mini及大多数国产新能源汽车都是用的永磁直流电机。
永磁同步电机由两个关键部件组成：一个多极化永磁转子和带有适当设计绕组的定子。
永磁电机结构示例（示意图）为了适应电动汽车复杂的使用环境，提高电机的运行效率及电机本身的微型化和重量减轻势在必行，永磁转子的核心组件-磁铁，其对电机的性能提升起着重要作用。
二、磁铁的性能指标能产生磁场的物体称为磁体。
根据磁场形态，用封闭的曲线来表示磁场，该曲线成为磁感线。
常见的磁体及磁感线分布。
•磁感应强度B磁感应强度又叫磁通密度，表示磁场内某点磁场强弱的物理量，其大小是通过垂直于磁场方向单位面积的磁力线数量。
在国际单位制中单位是特斯拉，简称特，符号T；在电磁单位制（CGS）中为高斯（Gauss），简称高，符号为Gs,1T=104Gs.•磁通Φ在磁场中，穿过任意一面积S的磁力线总量称为该截面的磁通量，简称磁通。
均匀磁场中，Φ=BS。
在国际单位制中单位为韦伯（weber），简称韦，符号为Wb；在电磁电位制中单位为麦克斯韦，简称麦，符号为Mx，1Mx=1Wb 均匀磁场中，磁感应强度可以表示为单位面积上的磁通：B= Φ/S•磁导率μ磁导率是表示物质导磁性能的参数，单位是亨每米（H/m）。
磁头的制造工艺流程
磁头的制造工艺流程磁头是一种用于读写磁带或磁盘等储存设备的核心零件，它是一种微型的电磁器件，具有高精度和高可靠性要求。
下面将介绍一下磁头的制造工艺流程。
首先，磁头的制造流程可以分为三个主要的步骤：加工基底，膜层沉积和磁头组装。
第一步是加工基底。
磁头的基底通常采用硅衬底，通过切割和研磨等工艺加工成所需的形状和尺寸。
在这一步骤中，需要使用先进的微加工技术，如光刻、蚀刻和离子注入，以实现磁头的微米级精度和平整度。
第二步是膜层沉积。
膜层是磁头的核心部分，它包括磁性层和保护层。
磁性层是用来读写磁信号的，通常由铁磁材料制成，如铁氧体或镍铁合金。
保护层是为了保护磁头免受磨损和腐蚀，通常由金属或陶瓷材料制成。
膜层的沉积通常采用物理气相沉积（PVD）或化学气相沉积（CVD）等方法，通过在真空或高温气氛中从气体相沉积薄膜材料。
第三步是磁头组装。
在这一步骤中，先将磁头基底和薄膜材料切割成所需的形状和尺寸，然后将它们组装在一起。
组装过程中会使用粘接剂或焊接技术来固定膜层和基底。
同时，还会进行一系列的加工和矫正工艺，如铣削、研磨和以及机械校正等，以确保磁头的精确度和稳定性。
总结来说，磁头的制造工艺流程包括加工基底、膜层沉积和磁头组装三个主要步骤。
通过先进的微加工技术和材料沉积技术，可以制造出高精度和高稳定性的磁头。
同时，磁头制造过程还需要进行一系列的研磨、加工和校正等工艺，以确保磁头的性能和可靠性。
磁头的制造是一个复杂而精密的过程，需要大量的专业设备和技术支持。
随着科技的不断进步，磁头的制造工艺也在不断提高，以适应更高容量和更高速率的数据存储需求。
永磁电机制造关键工艺浅议
永磁电机制造关键工艺浅议永磁电机制造关键工艺浅议摘要：永磁电机是目前比较常用的一种设备，所以在生产加工时应该得到应有的重视，只有保证了加工工艺，才能确保其充分的发挥自身价值。
本文重点介绍了永磁电机的制造工艺，希望能够为今后的生产工作提供必要的价值。
关键词：永磁电机;制造工艺;磁钢装配;总装当前，永磁电机在使用的过程中具有更高的价值的，其工作原理是利用电机设备在电压与电流之间产生的相位差而得以实现的，在电气行业应用得比较广泛。
当前永磁电机的构造形式十分多样，但是最主要的还是在转子中设置铝镍钴合金，这样在使用的过程中就可以进一步确保其具有一定的稳固性。
我国在近几年的生产过程中，主要采用了全新的制造工艺，即磁钢嵌入式的生产工艺，在这一工艺的基础上所生产出来的永磁电机更加具备了使用价值，希望通过本文的论述能够为相关工作者提供一定的帮助。
1 磁钢装配制造工艺在采用磁钢进行永磁电机的生产过程中，主要具有以下几个工艺关键点。
首先是在永磁电机中，转子具有重要的地位，其对铝镍钴合金的吸引力相当关键，如果要想保证电机能够正常运转，那么就要对转子的铁心进行有效的控制，防止被强磁力过度的吸引，在安装铝镍钴合金时应该确保正负极的安装正确，然后还要进行具体的加工实验，以寻找出正确合理的安装加工方法。
在安装时，将每个转槽中放入同等数量的铝镍钴合金，这样可以确保磁路轴线的稳定性以及其安装品质。
在具体的安装过程中，首先应该设计好工装夹具，这样才能保证安装的准确性。
紧接着在安装时分别对正负极以及磁通量等相关数据进行检测，在检测的过程中要注意工件不能出现损坏，如果发现要及时进行更换。
为了确保磁通量相一致，在进行装置的过程中每槽中的磁钢数量应该保持一致，但是这并不能得到完全的规范，因为永磁电机的生产厂家不一致，虽然国家对整体的质量标准进行了统一的规范，但是各个生产厂家又会在这一规范安排下制定出不等的规范标准，所以在功能上具有不一致性。
