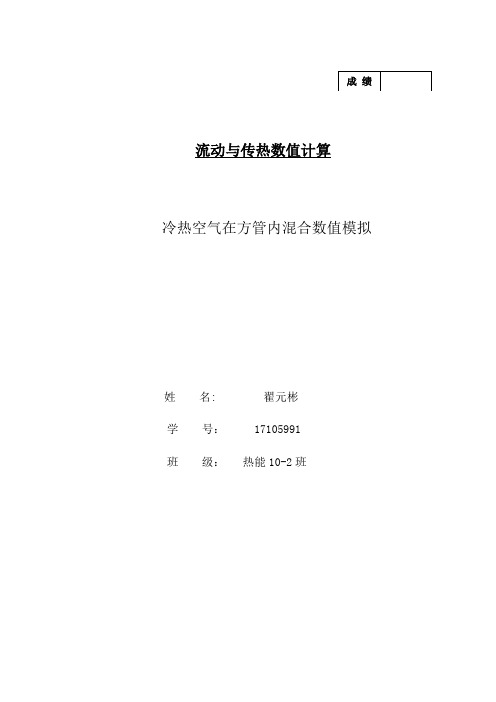

流动与传热数值计算冷热空气在方管内混合数值模拟姓名: 翟元彬学号： 17105991班级：热能10-2班冷热空气在方管内混合数值模拟摘要：利用fluent 软件的标准k-ε湍流模型，对方管内流体交汇处的流动与传热 , 进行了数值模拟。

在该过程中，计算冷热空气在管道内流体的速度场、压力场和温度场等。

并将分析结果与现实需求进行比较，从中发现问题，并提出一些生产建议。

关键词： FLUENT 数值模拟冷热空气Numerical simulation of hot-cool air mixture in square tubeAbstract : Based on the standard k-ε turbulence model of FLUENT software , we make the numerical simulation of the two flows of air mix in the square tube .In the process, we calculate the fluid velocity field, pressure field and temperature field. And, we compare the analysis with practical needs to find problems and make some suggestions.Key words: FLUENT Numerical Simulation Air mixture一、前言：FLUENT 软件的最大特点是具有专门几何模型制作软件Gambit 模块,并可以与CAD 连接使用,同时备有很多附加条件和附加方程添加接口，使用了目前较先进的离散技术和计算精度控制技术,如多层网格法、快速收敛准则以及光滑残差法等,数学模型的离散化和软件计算方法处理较为得当。

实际应用中发现,该软件在模拟单相流动或进出口同向或反向流动时，可以得到较好的模拟计算结果,且具有一定的计算精度应用CFD 软件，能够在相对较短的设计周期内，较低的成本运行。

基于Realizable湍流模型的弯管流动模拟分析

２０１３年第４期
纪宏超。等：基于Ｒｅａｌｉｚａｂｌｅ湍流模型的弯管流动模拟分析
・４７・
ｋｇ／ｍ。，动力黏度为０．０４６Ｐａ・Ｓ，采用压力进口；水相密度为９９８．２ｋｇ／ｍ。，动力黏度为０．００１００３Ｐａ・Ｓ，采用压力出口；压力设置为０．１０ｌ３２５ＭＰａ。２．３计算结果及后处理图２为定常模拟压强云图，图３为非定常模拟压强云图。从图２、图３可以清晰地看到，在弯管的弯曲部位，靠近弯管的内侧壁面压强较小，外侧压强较大。通过分析可知，流体在流经弯管时受到离心力的作用，使得液体被甩到外侧壁面附近，导致外侧壁面压强相对较高。从能量损失的角度来看，弯管下游直线段处的压力值均小于上游直线段处的压力值。
