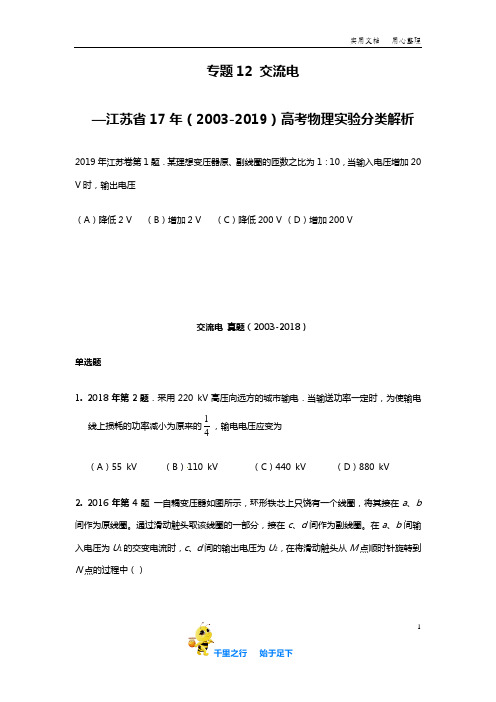

专题12 交流电—江苏省17年（2003-2019）高考物理实验分类解析2019年江苏卷第1题．某理想变压器原、副线圈的匝数之比为1：10，当输入电压增加20 V时，输出电压（A）降低2 V （B）增加2 V （C）降低200 V （D）增加200 V交流电真题（2003-2018）单选题1. 2018年第2题．采用220 kV高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（A）55 kV （B）110 kV （C）440 kV （D）880 kV2. 2016年第4题一自耦变压器如图所示，环形铁芯上只饶有一个线圈，将其接在a、b 间作为原线圈。
通过滑动触头取该线圈的一部分，接在c、d间作为副线圈。
在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中（）1（A）U2>U1，U2降低（B）U2>U1，U2升高（C）U2<U1，U2降低（D）U2<U1，U2升高3．2015年第1题.一电器中的变压器可视为理想变压器，它将220V交变电流改为110V，已知变压器原线圈匝数为800，则副线圈匝数为A．200 B．400 C．1600 D．3200多选题4. 2017年第7题某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则23（A ）电感L 1的作用是通高频（B ）电容G 2的作用是通高频（C ）扬声器甲用于输出高频成分（D ）扬声器乙用于输出高频成分5.2014年第3题 . 远距离输电的原理图如图所示, 升压变压器原、 副线圈的匝数分别为 n 1、 n 2, 电压分别为U 1、U 2,电流分别为 I 1、I 2,输电线上的电阻为 R. 变压器为理想变压器,则下列关系式中正确的是( A)1122I n I n = ( B)22U I R =( C) 2112I U I R = ( D) 1122I U I U =6.2014年第7题 . 如图所示,在线圈上端放置一盛有冷水的金属杯,现接通交流电源,过了几分钟,杯内的水沸腾起来. 若要缩短上述加热时间,下列措施可行的有( A) 增加线圈的匝数( B) 提高交流电源的频率( C) 将金属杯换为瓷杯( D) 取走线圈中的铁芯7．2013年第8题如图所示，理想变压器原线圈接有交流电源，当副线圈上的滑片P处于图示位置时，灯泡L能发光。
2008年普通高等学校招生全国统一考试(江苏卷) 物理 word版
2008年全国高等学校统一招生考试（江苏省）物 理 试 题一、单项选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意． 1．火星的质量和半径分别约为地球的101和21，地球表面的重力加速度为g ，则火星表面的重力加速度约为A ．0.2gB ．0.4gC ．2.5gD ．5g2．207年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效 应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用．在下列有关其它电阻应用的说法中。
错误的是 A.热敏电阻可应用于温度测控装置中 B.光敏电阻是一种光电传感器 C.电阻丝可应用于电热设备中D.电阻在电路中主要起到通过直流、阻碍交流的作用。
3．一质量为M 的探空气球在匀速下降，若气球所受浮力F 始终保持不变，气球在运动过程中所受阻力仅与速率有关，重力加速度为g ．现欲使该气球以同样速率匀速上升，则需从气球吊篮中减少的质量为 A.)(2gFM -B.g F M 2-C.gFM -2 D. 0 4．在如图所示的逻辑电路中，当A 端输入电信号”1”、B 端输入电信号”0”时，则在C 和D 端输出的电信号分别为A.1和0B.0和1C.1和lD.0和05．如图所示，粗糙的斜面与光滑的水平面相连接，滑块沿水平面以速度0v 运动．设滑块运动到A 点的时刻为t =0，距A 点的水平距离为x ，水平速度为x v ．由于0v 不同，从A 点到B 点的几种可能的运动图象如下列选项所示，其中表示摩擦力做功最大的是二、多项选择题：本题共4小题．每小题4分．共计16分．每小题有多个选项符合题意．全部选对的得4分。
选对但不全的得2分。
错选或不答的得O 分．6．如图所示，实线为电场线，虚线为等势线，且AB =BC ，电场中的A 、B 、C 三点的场强分别为EA 、EB 、EC ，电势分别为A ϕ、B ϕ、C ϕ，AB 、BC 间的电势差分别为U AB 、U BC ，则下列关系中正确的有 A. A ϕ＞B ϕ＞C ϕ B. E C ＞E B ＞E A C. U AB ＜U BC D. U AB ＝U BC7．如图所示，两光滑斜面的倾角分别为30°和45°，质量分别为2ｍ和ｍ的两个滑块用不可伸长的轻绳通过滑轮连接(不计滑轮的质量和摩擦)，分别置于两个斜面上并由静止释放；若交换两滑块位置，再由静止释放．则在上述两种情形中正确的有Ａ.质量为2ｍ的滑块受到重力、绳的张力、沿斜面的下滑力和斜面的支持力的作用B.质量为ｍ的滑块均沿斜面向上运动C.绳对质量为ｍ滑块的拉力均大于该滑块对绳的拉力D.系统在运动中机械能均守恒8．如图所示的电路中，三个相同的灯泡a 、b 、c 和电感L 1、L 2与直流电源连接，电感的电阻忽略不计．电键K 从闭合状态突然断开时，下列判断正确的有 A.a 先变亮，然后逐渐变暗B.b 先变亮，然后逐渐变暗C.c 先变亮，然后逐渐变暗D.b 、c 都逐渐变暗9．如图所示．一根不可伸长的轻绳两端各系一个小球a和b，跨在两根固定在同一高度的光滑水平细杆上，质量为3m的a球置于地面上，质量为m的b球从水平位置静止释放．当a球对地面压力刚好为零时，b球摆过的角度为θ.下列结论正确的是A. θ＝90°B. θ＝45°C.b球摆动到最低点的过程中，重力对小球做功的功率先增大后减小D.b球摆动到最低点的过程中，重力对小球做功的功率一直增大三、简答题：本题分必做题（第lO、11题)和选做题(第12题)两部分。
00-08年高考试题分类汇编：电学实验

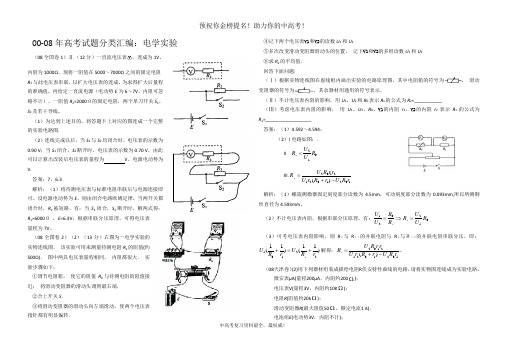

00-08年高考试题分类汇编：电学实验（08全国卷1）Ⅱ.（12分）一直流电压表○V，连成为1V，内阻为1000Ω。
现将一阻值在5000～7000Ω之间的固定电阻R1与此电压表串联，以扩大电压表的连成。
为求得扩大后量程的准确值，再给定一直流电源（电动势E为6～7V，内阻可忽略不计），一阻值R2=2000Ω的固定电阻，两个单刀开关S1、S2及若干导线。
（1）为达到上述目的，将答题卡上对应的图连成一个完整的实验电路图.（2）连线完成以后，当S1与S2均闭合时，电压表的示数为0.90 V；当S1闭合，S2断开时，电压表的示数为0.70 V，由此可以计算出改装后电压表的量程为V，电源电动势为V.答案：7，6.3解析：（1）将待测电压表与标准电阻串联后与电源连接即可。
设电源电动势为E，则由闭合电路欧姆定律，当两开关都闭合时，R2被短路，有：当S1闭合，S2断开时，解两式得：R1=6000Ω，E=6.3V；根据串联分压原理，可得电压表量程为7V。
（08全国卷2）（2）（13分）右图为一电学实验的实物连线图．该实验可用来测量待测电阻R x的阻值(约500Ω)．图中两具电压表量程相同，内阻都很大．实验步骤如下：①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端．②合上开关S．③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转．④记下两个电压表○V1和○V2的读数U1和U2⑤多次改变滑动变阻器滑动头的位置，记下○V1和○V2的多组读数U1和U2⑥求R x的平均值．回答下面问题:（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。
（Ⅱ）不计电压表内阻的影响，用U1、U2和R0表示R x的公式为R x=___________（Ⅲ）考虑电压表内阻的影响，用U1、U2、R0、○V1的内阻r1、○V2的内阻r2表示R x的公式为R x=__________________答案：（1）4.592～4.594；（2）I电路如图：.II12RUURx=III.12121212)(rRUrRrUr rRURx-+=解析：（1）螺旋测微器固定刻度部分读数为4.5mm，可动刻度部分读数为0.093mm,所以所测铜丝直径为4.593mm。
江苏2008年高考物理试题+全解全析[1]
江苏2008年高考物理试题一、单项选择题：本题共5小题，每小题3分，共计l5分，每小题只有一个选项符合题意。
1.火星的质量和半径分别约为地球的101和21，地球表面的重力加速度为g ，则火星表面的重力加速度约为(A)0.2g (B)0.4 g (c)2.5g (D)5g2.2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”。
基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用。
在下列有关其它电阻应用的说法中．错误的是 (A)热敏电阻可应用于温度测控装置中 (B)光敏电阻是一种光电传感器(C)电阻丝可应用于电热设备中(D)电阻在电路中主要起到通过直流、阻碍交流的作用3．一质量为M 的探空气球在匀速下降，若气球所受浮力F 始终保持不变，气球在运动过程中所受阻力仅与速率有关，重力加速度为g 。
现欲使该气球以同样速率匀建上升，则需从气球吊篮中减少的质量为 (A) )(2gF M -(B) )2(g F M -（C) g F M -2 （D ）04.在如图所示的逻辑电路中，当A 端输入电信号“1”、B 端输入电信号“0”时，则在C 和D 端输出的电信号分别为 (A)1和0 (B)0和1 (c)1和1 (D)0和05如图所示，粗糙的斜面与光滑的水平面相连接，滑块沿水平面以速度v 0运动。
设滑块运动到A 点的时刻为t=0，距A 点的水平距离为x ，水平速度为v x 。
由于v 0不同，从A 点到B 点的几种可能的运动图象如下列选项所示，其中表示摩擦力做功最大的是二、多项选择题：本题共4小题，每小题4分，共计l6分．每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6.如图所示，实线为电场线，虚线为等势线，且AB=BC ，电场中的A 、B 、C 三点的场强分别为E A 、E B 、E C ,电势分别为φA 、φB 、φC ,AB 、BC 间的电势差分别为U AB 、U BC ．则下列关系中正确的有(A) φA >φB >φC (B) E C >E B >E A (C) U AB <U BC (D) U AB =U BC7.如图所示，两光滑斜面的倾角分别为30O和45O，质量分别为2m和m的两个滑块用不可伸长的轻绳通过滑轮连接(不计滑轮的质量和摩擦)，分别置于两个斜面上并由静止释放；若交换两滑块位置，再由静止释放。
2008年高考物理试题分类汇编(电磁感应)
2008 年高考物理试题分类汇编（电磁感觉）（全国卷1）20.矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直低面向里，磁感觉强度 B 随时间变化的规律以下图.若规定顺时针方向为感觉电流I 的正方向，以下各图中正确的是答案： D分析： 0-1s 内 B 垂直纸面向里均匀增大，则由楞次定律及法拉第电磁感觉定律可得线圈中产生恒定的感觉电流，方向为逆时针方向，清除A、C 选项； 2s-3s 内， B 垂直纸面向外均匀增大，同理可得线圈中产生的感觉电流方向为顺时针方向，清除 B 选项， D 正确。
（全国卷 2）21．如图，一个边长为l 的正方形虚线框内有垂直于纸面向里的匀强磁场；一个边长也为l 的正方形导线框所在平面与磁场方向垂直；虚线框对角线 ab 与导线框的一条边垂直， ba 的延伸a线均分导线框．在 t=0 时，使导线框从图示地点开始以恒定速度沿ab方向挪动，直到整个导线框走开磁场地区．以 i 表示导线框中感觉电流bi-t 关系的图示中，可能正确的的强度，取逆时针方向为正．以下表示是答案： C分析：从正方形 框下 开始 入到下 完整 入 程中，框切割磁感 的有效 度逐 增大，所以感 流也逐 拉增大，A ；从正方形 框下 完整 入至下 穿出磁 界 ，切割磁感 有效 度不 ，故感 流不 ，B ；当正方形 框下 离 开磁 ， 上 未 入磁 的 程比正方形 框上 入磁 程中，磁通量减少的稍慢， 故两个 程中感 不相等，感 流也不相等，D ，故正确 C 。
（全国卷 2） 24．（19分）如 ，向来 体棒 量m 、 l 、 阻 r ，其两头放在位于水平面内 距也l 的圆滑平行 上，并与之密接；棒左 两 之 接一可控制的 阻（ 中未画出） ； 置于匀 磁 中，磁 的磁感度大小 B ，方向垂直于 所在平面。
开始 ， 体棒 一个平行于 的初速度v 0。
在棒的运 速度由v 0 减小至 v 1 的程中，通 控制 阻的阻 使棒中的 流 度I 保持恒定。
物理实验题锦集
2008年高考实验题集锦2008年高考已经结束，研究高考题的多，专门研究高考实验题的少。
2008年高考物理实验题有哪些特点？它对我们今后的教学和学习有什么启示？总结一下，对来年的备考不无好处。
（一） 加强基础性：基本仪器的使用基本仪器的使用，包括游标卡尺、螺旋测微器、多用电表、示波器等仪器的使用，是高中物理实验的基础，也是历年高考不可或缺的内容，与往年不同的是：今年出现了“光电门”这一数字化新仪器的使用，体现高考向新课标、新教材靠拢的趋势。
1. 2008年江苏：螺旋测微器用螺旋测微器测量某一导线的直径如下图所示．读得直径d ＝ ｍｍ． 2. 2008年天津：螺旋测微器用螺旋测微器测金属导线的直径，其示数如图所示，该金属导线的直径为 mm3. 2008年四川第22、I ．题：光电门一水平放置的圆盘绕过其圆心的竖直轴匀速转动。
盘边缘上固定一竖直的挡光片。
盘转动时挡光片从一光电数字计时器的光电门的狭缝中经过，如图1 所示。
图2为光电数字计时器的示意图。
光源A 中射出的光可照到B 中的接收器上。
若A 、B 间的光路被遮断，显示器C 上可显示出光线被遮住的时间。
挡光片的宽度用螺旋测微器测得，结果如图3所示。
圆盘直径用游标卡尺测得，结果如图4所示。
由图可知，⑴挡光片的宽度为_________mm 。
⑵圆盘的直径为___________cm 。
⑶若光电数字计时器所显示的时间为50.0 ms ，则圆盘转动的角速度为_______弧度/秒（保留3位有效数字）。
4. 2008年海南第13题: 螺旋测微器0 35 40 4530某同学用螺旋测微器测量一金属丝的直径，测微器的示数如图所示，该金属丝直径的测量值为mm．5. 2008年宁夏物理卷第22.1题: 多用电表右图为一正在测量中的多用电表表盘.⑴如果是用×10 Ω档测量电阻，则读数为Ω．⑵如果是用直流10 mA档测量电流，则读数为mA．⑶如果是用直流5 V档测量电压，则读数为V．6. 2008年北京理科综合第22[1]题: 示波器用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图．经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大．此组操作是．（填选项前的字母）A．调整X增益旋钮和竖直位移旋钮B．调整X增益旋钮和扫描微调旋钮C．调整扫描微调旋钮和Y增益旋钮D．调整水平位移旋钮和Y增益旋钮（二）重视测量性实验物理实验的三个重要程序是：设计、测量和分析，其中测量是关键，没有正确而准确的测量，设计再好也没有用，而且谈不上分析。
2008年高考物理试题及参考答案(江苏卷)
2008年普通高等学校招生全国统一考试物理试题•江苏卷参考答案
一、单项选择题
1、B
2、D
3、A
4、C
5、D
二、多项选择题
6、ABC
7、BD
8、AD
9、AC
三、简答题
10、⑴1．200；⑵不满足，R与S2反比（或RS2＝常量）；⑶19
11、⑴4Hh；⑵见图；⑶小于；摩擦，转动（回答任一即可）
选做题
12A、⑴放出；5×104；⑵C；增加
⑶1 g水的分子数
1 cm2的分子数（6×103～7×103）
12B、⑴0．8；4；L；0．5；⑵C；⑶A sinωt；不是
12C、⑴AB；⑵E（q1＋q2）＝（m1＋m2）g；⑶正电子；t＝56天（54～58）13、⑴据平抛规律得：
解得：
⑵同理得：
且：
解得：
⑶如图，同理得：
且：
设球从恰好越过球网到最高点的时间为t，水平距离为s，有：
由几何关系得：
解得：
14、⑴由动能定理得：
解得：
⑵设在最大距离y m处的速率为v m，有：
解得：
得：
⑶小球运动如图所示
由动能定理得：
由圆周运动得：
且：
解得：
15、⑴a和b不受安培力作用，由机械能守恒得
⑵由能量守恒得：
在磁场区域有：
在无磁场区域：
解得：
⑶在无磁场区域有：
且：
在有磁场区域，对a棒：
且：
则有：
解得：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏物理高考电学实验汇编(2008-2016)资料 1 / 7 2008·江苏 (8分)某同学想要了解导线在质量相同时，电阻与截面积的关系，选取了材料相同、质量相等的5卷导线，进行了如下实验： (1)用螺旋测微器测量某一导线的直径如下图所示． 读得直径d＝ ｍｍ． （2)该同学经实验测量及相关计算得到如下数据： 电阻 Ｒ (Ω) 121.O 50.O 23.9 IO.O 3.1
导线直径 d (ｍｍ) O.80l 0.999 1.20l 1.494 1.998
导线截面积 S (ｍｍ２) O.504 0.784 1.133 1.753 3.135
请你根据以上数据判断，该种导线的电阻R与截面积S是否满足反比关系?若满足反 比关系，请说明理由；若不满足，请写出R与S应满足的关系 ． (3)若导线的电阻率ρ=5.1×10-7Ω·m，则表中阻值为3.1Ω的导线长度l= ｍ(结 果保留两位有效数字)
2009江苏 10.(8分)有一根圆台状均匀质合金棒如图甲所示，某同学猜测其电阻的大小与该合金棒的电阻率ρ、长度L和两底面直径d、D有关。他进行了如下实验： （1）用游标卡尺测量合金棒的两底面直径d、D和长度L。图乙中游标卡尺（游标尺上有20个等分刻度）的读数L=________cm.
（2）测量该合金棒电阻的实物电路如图丙所示（相关器材的参数已在图中标出）。该合金棒的电阻约为几个欧姆。图中有一处连接不当的导线是__________.（用标注在导线旁的数字表示） （3）改正电路后，通过实验测得合金棒的电阻R=6.72Ω.根据电阻定律计算电阻率为ρ、长为L、直径分别为d和D的圆柱状合金棒的江苏物理高考电学实验汇编(2008-2016)资料 2 / 7 电阻分别为Rd=13.3Ω、RD=3.38Ω.他发现：在误差允许范围内，电阻R满足R2=Rd·RD，由此推断该圆台状合金棒的电阻R=_______.（用ρ、L、d、D表述） 答案：（1）9.940 （2）⑥ （3）dDL4
2010·江苏 （8分）在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路。 （1）试验时，应先将电阻箱的电阻调到____.（选填“最大值”、“最小值”或“任意值”）
（2）改变电阻箱的阻值R，分别测出阻值0R=10的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是____.（选填1或2）
（3）根据实验数据描点，绘出的1RU图像是一条直线。若直线的斜率为k，在1U坐标轴上的截距为b，则该电源的电动势E= ▲ ，内阻r= ▲ （用k、b和R0表示） 答案：（1）最大值 （2）2 （3）01kR;bk－R0
2011·江苏 (10分) 某同学利用如图所示的实验电路来测量电阻的阻值。 (1)将电阻箱接入a、b之间，闭合开关。适当调节滑动变阻器R’后保持其阻值不变。改变电阻箱的阻值R，得到一组电
压表的示数U与R的数据如下表： 请根据实验数据作出U-R关系图象。 (2)用待测电阻RX替换电阻箱，读得电压表示数为2.00V。利用(1)中测绘的U-R图象可得RX=_________ Ω。 (3)使用较长时间后，电池的电动势可认为不变，但内阻增大。若仍用本实验装置和(1)中测绘的U-R图象测定某一电阻，则测定结果将_________(选填“偏大”或“偏小”)。现将一已知阻值为10Ω的电阻换接在a、b之间，你应如何调节滑动变阻器，便仍可利用本实验装置和(1)中测绘的U-R图象实现对待测电阻的准确测定？ 江苏物理高考电学实验汇编(2008-2016)资料 3 / 7 11【答案】(1)见图 (2)20（19~21都算对） (3)偏小；改变滑动变阻器阻值，使电压表示数为1.50V.
【解析】因为RRrERrRERIRU'1',当电池的内阻
r增大时，同一个R，则电压表读数将变小，按原来的RU图象，则电阻的测量值小于真实值，即偏小。要使电压表读数为1.50V，因为电池内阻r增大，应该把滑动变阻器阻值R’调小，以至于使rR'不变。 【点评】本题考查测电阻实验，用RU图象法，命题不落窠臼。难度：中等。
2012·江苏 10. (8 分)如题10-1 图所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.
(1)在使用多用电表前,发现指针不在左边“0”刻度线处,应先调整题10-2 图中多用电表 的 _________(选填“A"、“B"或“C"). (2)在用多用电表的直流电压挡探测黑箱a、b 接点间是否存在电源时,一表笔接a,另一表 笔应 _________(选填“短暂”或“持续”)接b,同时观察指针偏转情况. (3)在判定黑箱中无电源后,将选择开关旋至“×1”调节好多用电表,测量各接点间的阻 值. 测量中发现,每对接点间正反向阻值均相等,测量记录如下表. 两表笔分别接a、b 时,多用电表的示数如题10-2 图所示. 请将记录表补充完整,并在答题卡的黑箱图中画出一种可能的电路.
答案：(1)A (2)短暂 (3)5.0图略 江苏物理高考电学实验汇编(2008-2016)资料
4 / 7 2013江苏 10．（8分）为探究小灯泡的电功率P和电压U的关系，小明测量小灯泡的电压U和电流I，利用PUI得到电功率。 实验所使用的小灯泡规格为“3。 0V1。 8W”，电源为12V的电池，滑动变阻器的最大阻值为10。 （1）准备使用的实物电路如题10-1图所示。 请将滑动变阻器接入电路的正确位置。 （用笔画线代替导线）
（2）现有10、20和50的定值电阻，电路中的电阻1R 应选___▲____的定值电阻。 （3）测量结束后，应先断开开关，拆除___▲____两端的导线，再拆除其他导线，最后整理好器材。
（4）小明处理数据后将P、2U描点在坐标纸上，并作出了一条直线，如题10-2图所示。 请指出图象中不恰当的地方。 答案：10. (1)(见右图)
(2)10 (3)电池 (4)图线不应画为直线;横坐标的标度不恰当.
2014江苏 10 . (8 分) 某同学通过实验测量一种合金的电阻率. (1 ) 用螺旋测微器测量合金丝的直径. 为防止读数时测微螺杆发生转动,读数前应先旋紧题 10 -1 图所示的部件 ▲ ( 选填“ A” 、“ B” 、“ C” 或“ D” ) . 从图中的示数可读出合金丝的直径为▲ mm. (2 ) 题 10 -2 图所示是测量合金丝电阻的电路,相关器材的规格已在图中标出. 合上开关,将滑动变阻器的滑片移到最左端的过程中,发现电压表和电流表的指针只在图示位置发生很小的变化. 由此可以推断:电路中 ▲ ( 选填图中表示接线柱的数字) 之间出现了 ▲ ( 选填“ 短路” 或“ 断路” ) . 江苏物理高考电学实验汇编(2008-2016)资料
5 / 7 (3 ) 在电路故障被排除后,调节滑动变阻器,读出电压表和电流表的示数分别为 2 . 23 V 和38 mA,由此,该同学算出接入电路部分的合金丝的阻值为 58 . 7 Ω. 为了更准确地测出合金丝的阻值,在不更换实验器材的条件下,对实验应作怎样的改进? 请写出两条建议.
_______________________________________________________________________________ 答案：10 . (1 ) B 0 . 410 (2 )7 、9 断路
(3 ) 电流表改为内接;测量多组电流和电压值,计算出电阻的平均值. ( 或测量多组电流和电压值,用图像法求电阻值)
2015江苏 10. ( 8 分) 小明利用如题 10-1 图所示的实验装置测量一干电池的电动势和内阻.
( 1) 题 10-1 图中电流表的示数为 A. ( 2) 调节滑动变阻器, 电压表和电流表的示数记录如下:
请根据表中的数据, 在答题卡的方格纸上作出 U-I 图线 由图线求得: 电动势 E= V; 内阻 r= . ( 3) 实验时, 小明进行了多次测量, 花费了较长时间, 测量期江苏物理高考电学实验汇编(2008-2016)资料 6 / 7 间一直保持电路闭合. 其实, 从实验误差考虑, 这样的操作不妥, 因为 .
答案：（本题为第十题）
2016江苏 0．（8分）小明同学通过实验探究某一金属电阻的阻值R随温度t的变化关系．已知该金属电阻在常温下的阻值约10 Ω，R随t的升高而增大．实验电路如图所示，控温箱用以调节金属电阻的温值． 实验时闭合S，先将开关K与1端闭合，调节金属电阻的温度，分别记下温度t1，t2，…和电流表的相应示数I1，I2，…．然后将开关K与2端闭合，调节电阻箱使电流表的实数再次为I1，I2，…，分别记下电阻箱相应的示数R1，R2，…．学科.网
（1）有以下两电流表，实验电路中应选用. （A）量程0~100 mA，内阻约2Ω （B）量程0~0.6 A，内阻可忽略 （2）实验过程中，要将电阻箱的的阻值由9.9 Ω调节至10.0Ω，需旋转图中电阻箱的旋钮“a”、“b”、“c”，正确的操作顺序是. ①将旋钮a由“0”旋转至“1”②将旋钮b由“9”旋转至“0” ③将旋钮c由“9”旋转至“0” （3）实验记录的t和R的数据见下表“
