宝钢高强钢700教学文稿
宝钢汽车高强板开发 ppt课件
20
Isotropy，各向同性钢
➢Δr=(r0+r90-2r45)/2＝－0.2～＋0.2
13.03.2021
21
HSLA：高强度低合金钢板
成分及组织特点 ➢成分：C－Mn+Ti(Nb) ➢组织：铁素体＋少量碳化物,细晶粒 强度级别：280、340、380、410MPa
13.03.2021
22
Dual Phase，双相钢（铁素体＋马氏体10～20％）
DP钢种类：
➢热轧：550、600、700、800、1000MPa ➢冷轧和电镀锌：500、600、700、800、1000、1200MPa
➢热镀锌：500、600、700、800MPa
➢热镀锌合金化： 500、600、700、800MPa
•DP/GI,GA
•TRIP/HR
400
•GI外板
160
350
•TRIP/CR
300
140
•IS
250 120
超低碳BH
200
100 150
80
热镀HSLA
高强IF
100
含P板
60
50
40 1986
1988
1990
1992
1994 1996 1998 Time(year)
2000
2002
2004
0 2006
结构件
100
DP600/GA
90
TRIP600/CR
80
70
60
50
40
30
20
10
0 -30 -25 -20 -15 -10 -5 0 5 10 15 20 25 30
钢结构钢结构快速入门教材第一、二章
第一章概论第一节钢结构的特点和应用钢结构的特点：钢结构构件较小，质量较轻，便于运输和安装，便于装拆、扩建。
适用于跨度大、高度高，承载重的结构。
1.钢材的材质均匀，质量稳定，可靠度高；2.钢材的强度高，塑性和韧性好，抗冲击和抗振动能力强；3.钢结构工业化程度高，工厂制造，工地安装，加工精度高，制造周期短，生产效率高，建造速度快；4.钢结构抗震性能好；5.耐腐蚀和耐火性差。
第二节钢结构的应用范围一、大跨度结构：体育场、馆、会展中心、会堂、剧场、飞机库、机车库等。
二、高层建筑：纽约的西尔斯大厦共110层，总高443m；深圳的地王商业大厦总高368m；上海金茂大厦共88层，总高420.5m。
三、工业建筑设有大吨位吊车，炼钢车间，船体车间，水压机车间。
四、轻钢结构后面重点讲解。
五、高耸结构(塔桅结构)高压输电塔，微波站，雷达站，火箭发射塔，海洋石油平台。
随着现代建筑技术发展，塔桅结构由单一功能向多功能方向发展，如加拿大多伦多的电视塔为全钢结构，我国黑龙江省336m高的全钢结构多功能电视塔。
六、活动式结构水工钢闸门，升船机，三峡的升船机120×18×3.5m，最大提升高度113m，重11800T。
七、可拆卸或移动的结构钢栈桥、移动式平台，发挥钢结构重量轻，便于运输和安装的优点。
加拿大已建成120多万吨，可容纳5000多人的海上采油平台。
八、高压容器和大直径管道三峡水利枢纽工程中的发电机组压力钢管内径达12.4m，钢管壁厚60mm。
九、抗震要求高的结构十、特种结构钢烟囱、钢水塔，纪念性建筑（北京的中华世纪坛）城市大型雕塑（南海大佛）。
第三节现代建筑钢材的发展一、高强度钢材随着人们对结构性能要求的提高，研制和应用高强度钢材、优质钢和各种低合金钢，如Q345（16锰钢）、Q390（15锰钒钢）、Q420（15锰钒氮钢），有些西方国家已把钢材的屈服强度为700～800Mpa或更高强度的低合金钢列入设计规范。
首钢SQ700MCD高强工程机械用钢热轧板卷的研制
（ Ｓ ｈ ｏ ｕ ｇ ａ ｎ ｇ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ） （ Ｑ ｉ ａ ｎ ａ ｎ Ｉ ｒ ｏ ｎ ａ ｎ ｄ Ｓ ｔ ｅ ｅ ｌ Ｍａ ｋ ｉ ｎ ｇ Ｃ ｏ ． ，Ｌ 【 ｄ ． ）
ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｉ ｒ ｎ ｇ ｍ ａ ｃ ｈ ｉ ｎ ｅ ｒ ｙ ｓ ｔ ｅ ｅ １ ． ｔ ｈ ｅ Ｓ Ｑ ７ ０ ０ ＭＣ Ｄ ｈ ｉ ｇ ｈ ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ ｅ ｎ ｉｎ ｇ ｅ ｅ ｉ ｒ ｎ ｇ ｍａ ｃ ｈ ｉ ｎ ｅ ｙ ｒ ｓ ｔ ｅ ｅ ｌ ｔ ｝ ｌ
Ｄｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ｏ ｆ Ｓ ｈ ｏ ｕ ｇ ａ ｎ ｇ Ｓ Ｑ７ ０ ０ ＭＣＤ Ｈｉ ｇ ｌ ｌ Ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ Ｈｏ ｔ
Ｒｏ ｌ ｌ ｅ ｄ Ｓ ｔ ｒ ｉ ｐ ｆ ｏ ｒ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ Ｍａ ｃ ｈ ｉ ｎ ｅ ｒ ｙ
Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ Ｔ ｈ ｅ ｔ ｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ ｂ ａ ｃ ｋ ｇ ｒ ｏ ｕ ｎ ｄ ａ ｎ ｄ ｐ ｏｄ ｒ ｕ ｃ ｔ ｄ ｅ ｓ ｉ ｇ ｎ ｍｅ ｔ ｈ ｏ ｄ ｓ ｗ ｅ ｒ ｅ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｅ ｄ ｉ ｎ ｈｉ ｔ ｓ ｐ ａ ｐ ｅ ｒ ．Ｔ ｈｅ ｉ ｎ ｌ ｆ ｕ ｅ ｎ ｃ ｅ ｏ ｆ Ｔ ＭＣ Ｐ ｐ ｒａ ａ ｍｅ ｔ ｅ ｒ ｓ ｏ ｎ ｍａ ｔ ｅ ｒ ｉ ｌ ａ ｍｉ ｃ ｏｓ ｒ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ，ｐ ｒ ｅ ｃ ｉ ｐ ｉ ｔ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｍｅ ｃ ｈ ｎｉ ａ ｃ ａ ｌ ｐ ｍｐ ｅ ￣ｅ ｓ
700MPa
下形 成 ， 温度提 高 ， 固溶 量 增 加 ， 较 多 的 固溶 量 在 随 后轧 制 、 冷 却过 程 中对 材料 的强 化起 到更 大 作用 。 热力 学计算 表 明 ， 在设 定 的成分条 件下 ， 加热 温
度在 １ ２ ５ ０℃ 一１ ３ ０ ０ ｏ Ｃ时 ， 有 ８ ０ ％ 一１ ０ ０ ％的 Ｔ ｉ 溶
２ ０ ． ２ ０１ ５ Ｖ０ １ ． ２３ Ｎｏ ． ２

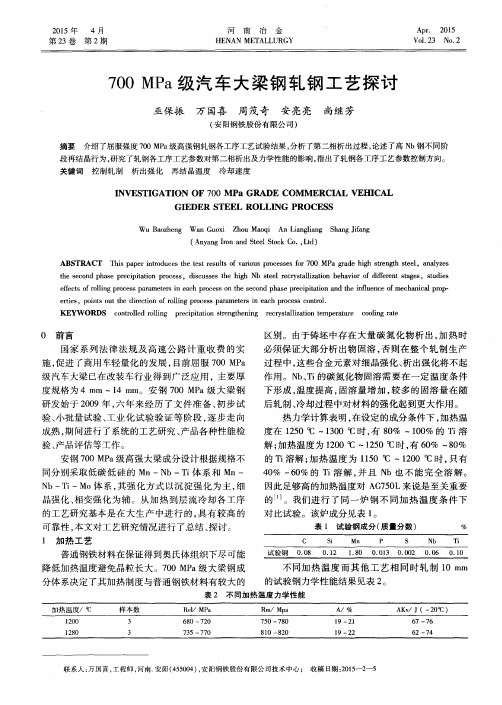

第２ ３卷
第 ２期
Ｈ ＥＮＡＮ ＭＥＴＡＬＬＵＲＧＹ
７ ０ ０ ＭＰ ａ级 汽 车 大 梁 钢 轧 钢 工 艺 探 讨
巫保振 万国喜 周茂奇 安亮亮 尚继芳
（ 安 阳钢 铁 股 份 有 限公 司 ）
０ 前 言
区别 。 由于铸 坯 中存 在 大 量碳 氮 化 物 析 出 ， 加热 时
国家 系 列 法 律法 规 及 高 速公 路 计 重 收 费 的实
必须保 证大部 分 析 出物 固溶 ， 否 则在 整 个 轧 制 生 产 过程 中 ， 这 些合 金元 素对 细晶强 化 、 析 出强化 将不 起
Ｉ ＮＶＥＳ ＴＩ ＧＡＴ Ｉ ｏＮ ｏＦ ７ ０ ０ ＭＰ ａ ＧＲＡＤＥ ＣｏＭ Ｍ ＥＲＣＩ ＡＬ ＶＥＨＩ ＣＡＬ
ＧＩ ＥＤＥＲ ＳＴＥＥＬ ＲｏＬＬⅡ Ｇ ＰＲｏＣＥＳ Ｓ
Ｗｕ Ｂ ａ ｏ ｚ ｈ ｅ ｎ ｇ Ｗａ ｎ Ｇ ｕ ｏ ｘ ｉ Ｚ ｈ ｏ ｕ Ｍａ ｏ ｑ ｉ Ａｎ Ｌ ｉ ａ ｎ ｇ ｌ ｉ ａ ｎ ｇ Ｓ ｈ ａ ｎ ｇ Ｊ ｉ ｆ ａ ｎ ｇ
摘要 关键词
介绍了屈服强度 ７ ０ ０ ＭＰ ａ 级高强钢轧钢各工序工艺试验结果 ， 分析了第二相析出过程 ， 论述 了高 Ｎ ｈ钢不同阶 控制轧制 析出强化 再 结晶温度 冷却速度
BWELDY700..
────────────────────── 第 1 页 共 2 页 ──────────────────────
宝钢 BWELDY 系列高强度调质钢暂行技术条件
5. 表面质量 钢板的表面质量按 GB/T3274 执行。若有结疤、氧化铁皮等缺陷时，允许进行表面修磨。 6. 交货状态 钢板按调质态（Q+T）交货 7. 机械、冷弯、冲击性能 钢板性能应符合下表规定：
宝钢 BWELDY 系列高强度调质钢暂行技术条件
宝钢低碳易焊接高强度结构用调质钢板 BWELDY700CFQ 供货技术条件
名称：低碳低焊接裂纹敏感性高强度结构用调质钢板 牌号：BWELDY700CFQL2、BWELDY700CFQL4、BWELDY700CFQL6
1. 适用范围 本技术条件适用于厚度为 10～50mm 的 BWELDY700CFQ 焊接高强度结构钢。钢板屈服 强度 700MPa 级，并具有非常优良的低温冲击韧性和焊接性能，适用于无预热焊接或低温预 热焊接要求的工程机械以及矿山、港口等结构件。 2. 引用标准 GB/T 222 GB/T 223 GB/T 228 GB/T 229 GB/T 247 GB/T 709 GB/T 3274 GB/T 2970 钢的化学分析用试样取样法及成品化学成分允许偏差 钢铁及合金化学分析方法 金属材料 室温拉伸试验方法 金属夏比缺口冲击试验方法 钢板和钢带的检验、包装、标志及质量证明书的一般规定 热轧钢板和钢带的尺寸、外形、重量及允许偏差 碳素结构钢和低合金结构钢 热轧厚钢板和钢带 厚板超声波检测方法
GB/T 16270 高强度结构钢热处理和控轧钢板、钢带 3. 化学成分（熔炼分析） 钢的化学成分应符合下表的规定（wt％）。
表1 C Si Mn P S BWELDY900Q 化学成分要求 Cr Mo Ni Nb Ti V ≤0.05 B Al Ceq
宝钢高速线材手册课件
原料准备
选用优质原材料，进行质量检 验和分类。
冷却与控制冷却
对轧制后的线材进行快速冷却 ，以获得所需的机械性能。
质量检测与包装
对成品线材进行质量检测，确 保符合标准要求，并进行包装 和标识。
02
宝钢高具有较高的抗拉强度， 能够承受较大的拉伸力，确保结构的 安全性和稳定性。
弹性模量
宝钢高速线材具有较高的 弹性模量，能够提供较好 的刚性和稳定性。
热膨胀系数
在温度变化时，宝钢高速 线材的热膨胀系数较低， 能够减少因温度变化引起 的变形和应力。
环境性能
有害物质含量
宝钢高速线材的有害物质 含量符合相关环保标准， 对环境和人体健康无害。
可回收性
宝钢高速线材具有较好的 可回收性，废弃后可以回 收再利用，降低对环境的 负担。
详细描述
宝钢高速线材市场目前处于稳步增长阶段，随着基础设施建 设和制造业的发展，市场需求不断扩大。未来，环保、高效 、高品质的产品将成为主流，市场竞争将更加激烈。
主要竞争对手分析
总结词
了解竞争对手的优劣势是制定竞争策略的基础。
详细描述
宝钢的主要竞争对手包括国内大型钢铁企业和部分外资企业。这些企业在技术 、品牌、渠道等方面各有优势，但同时也存在一些劣势，如成本较高、创新能 力不足等。
质量控制标准与检测方法
质量控制标准
宝钢高速线材的质量控制标准包括尺 寸、重量、机械性能等方面的要求， 确保产品符合国家标准和客户要求。
检测方法
采用多种检测手段，如外观检查、尺 寸测量、拉伸试验、弯曲试验等，对 产品进行全面检测，确保产品质量。
常见问题与解决方案
问题1
线材表面缺陷。解决方案：检查 原料质量，调整轧制工艺参数，
常用金属材料（合金钢）教案
常用金属材料（合金钢）教案第一篇：常用金属材料(合金钢)教案项目一常用金属材料课题二合金钢【课题名称】合金钢的分类、牌号和应用【教学目标与要求】一、知识目标了解合金钢的分类及牌号表示方法、性能和应用场合。
二、能力目标熟悉常用合金钢牌号的含义、特点及应用场合。
三、素质目标读懂合金钢牌号的含义。
四、教学要求熟悉常用合金钢的牌号的表示方法及其性能特点和应用。
【教学重点】常用合金钢的牌号及性能特点和应用场合。
【难点分析】常用合金钢的性能和应用场合。
【分析学生】对常用合金钢材的性能及应用场合需要经过一段时间的学习才能逐渐理解和掌握。
【教学思路设计】本次内容为叙述性教学方法，通过多举实例来解说名词的含义、性能和应用场合，使学生逐渐掌握。
讲课时要抓住重点，脉络清晰。
【教学安排】1学时（45分钟）【教学过程】一、钢的分类1）按化学成分将钢分为碳素钢、低合金钢和合金钢三类。
碳素钢即为非合金钢，非合金钢并不是钢中一点合金元素也没有，而是其合金元素的含量很低，对钢的性能不起主要影响作用。
2）按质量等级将钢分为普通质量钢、优质钢和特殊质量钢三种。
合金钢仅有后二种。
二、合金钢牌号的表示方法用“汉语拼音＋化学符号＋数字”来表示。
1）合金结构钢用于制造零件和工程结构。
如60Si2Mn，表示平均含碳量为0.60％，含硅量为2％，含锰量为小于1％。
2）合金工具钢用于制造刀具、模具和量具。
如9SiCr，表示平均含碳量为0.9％，硅和铬的平均含量都小于1.5％，用于制造丝锥。
但高速钢W18Cr4V不标注碳的含量。
3）滚动轴承钢专门用于制造滚动轴承。
如GCr15SiMn，G是滚动轴承滚的汉语拼音首位字母，铬的平均含量为1.5％，硅和锰的平均含量均小于1.5％。
4）不锈钢和耐热钢表示方法与合金工具钢相同。
三、合金元素对钢性能的影响在钢中有意加入合金元素铬、锰、硅、镍等，可提高钢的强度和韧性，改善热处理工艺性，或获得某些特殊性质，如耐腐蚀性和耐磨损性等。
高强钢S700MC拉伸断口分层现象研究
高强钢S700MC拉伸断口分层现象研究作者：徐勇来源：《中国科技纵横》2015年第18期【摘要】为将本钢新建的世界上最先进的2300热连轧机组装备优势转化为先进的技术优势和扩大高强钢产品市场份额，通过合理设计的合金成分，采用TMCP技术生产的高强度合金钢S700MC，在拉伸试验过程中其断口出现分层缺陷，采用金相方法对缺陷部位进行分析，是由于铸坯在凝固过程中C、Mn等元素的中心偏析以及氧化物夹杂所造成的，通过对炼钢工艺和轧钢工艺的优化可控制拉伸断口分层现象的发生。
【关键词】S700MC 高强钢断口分层1 引言随着工程机械向装备大型化、轻量化及重载荷等方向的发展，高强度钢使用比例和质量要求都有较大提高，国内高强度工程机械用钢的研发及生产已取得快速进展，对高强钢的质量和强度要求越来越高。
S700MC属于属低碳微合金冷成型用钢，采用了铌、钛微合金化和控轧空冷技术，广泛用于工程机械和车辆结构等领域。
目前，600MPa级及以上的高强热轧卷板按的强化机制主要有两种，一是低碳贝氏体系列，其特点是在低C或是超低碳的基础上加一定贝的Mn、Mo、B、Nb、Cr等合金元素，其组织是细的低碳贝氏体组织。
这类钢的优点是有好的低温冲击性能，缺点是生产难度大，需要较低的卷取温度，板卷性能波动大；二是析出强化系列，其特点是在C-Mn钢的基础上加一定量的Nb、Ti等微合金元素。
析出强化系列的优点是成形性能好，容易生产。
目前，绝大多数高强板采用析出强化，本论文的高强钢S700MC就属此第二系列[1]。
2 试验材料与拉伸断口分层现象2.1 S700MC化学成分及力学性能S700MC钢合金成分执行标准EN10149-2，化学成分见表1，钢卷卷取8小时以后取样，要求在尾部3米，板宽1/4处取样，钢板厚度12.6mm，进行纵向拉伸、冲击和横向冷弯实验，各项性能指标均满足S700MC标准要求，实际测量现场生产样品，屈服强度和抗拉强度分别为735和850MPa，伸长率18.5%，-20℃冲击功大于70J，冷弯性能良好。
高强度工程机械用钢LG700QT的开发
ｍｍ 薄钢 板 ， 国内 目前 热处理 线能 生产 的最薄 钢板 ， 品主要 应用 于工程 机械 行业 。 为 产
技 术 条 件
Ｉ ０ ＱＴ 钢 板 化 学 成 分 ：Ｗ （ ≤ ０ １ ，Ｗ （ ｉ 一 ０ １ ～ ０ ５ ，Ｗ （ ） ０ ８ ～ ０ Ｇ７ Ｃ） ．８ Ｓ） ．５ ．０ Ｍｎ 一 ． ０ １８ ， （ ） ． ２ ， （ ） ０ ０ ； Ｎｂ ＴｉＮｉＣ ， ， ．０ Ｗ Ｐ ≤Ｏ ０ Ｗ Ｓ ≤ ． １ Ｖ， ， ， ， ｒＭｏ Ｂ含 量适 宜 。为实现 高性 能附加 值 ， 充
４ 结 语
（ ）Ｌ ７ ０ １ Ｇ ０ ＱＴ钢 板 的性能 不仅满 足 国标要 求 ， 达到 甚 至超过 国外 同级别 钢 种 的性 能水 平 。 （ ）由 ２
于 Ｌ ０ ＱＴ钢板采 用超 快冷 工艺 减少 合金 含量 ， 其 具有 比传 统 调质 钢 更低 的碳 当量 和 更 好 的焊 接 Ｇ７ ０ 使
２ １ 控 轧 控 冷 工 艺 ．
控轧控 冷工 艺是 Ｌ ０ ＱＴ 生 产 过 程 中 的 关 键 环 节 ， 验 用 钢 板 规 格 为 １ ． Ｇ７ ０ 实 ５ ７ ｍｍ ×１８ ０ｍｍ， ０
收藕 日期 ： ０ ２０ — ２ ２ １ － ３１ 。
作 者简 介 ： 钧 （ ９ ３ ） 男 ， 宁 鞍 山人 。 韩 １８ 一 ， 辽
中 图分 类 号 ： Ｇ ３．９ 文献标 识 码 ： 文章 编号 ：６４１４ （０２０～１３ ３ Ｔ ３５ １ Ａ １７—０８２１）２０２— ０
工程机 械行 业 的发展对 工程 机械 用钢 提 出了更 高 的要求 。近年 来 ， 强度 和 高韧 性 的焊 接 结 构钢 高 作为 工程机 械 主体结构 的原 材料 ， 发展 迅速 ， 需求 量增 大 ， 而且 不 断 向更 高 强度 级 别 和更 优 的综 合性 能
高强钢S700MC开裂原因分析
１. １ 化学成分
Ｓ７００ＭＣ 采用 低 碳 高 锰 复 合 微 合 金 的 成 分 设
计ꎬ具体成分(质量分数)见表 １ꎮ
表 １ Ｓ７００ＭＣ 化学成分
ｗｔ％
Ｔａｂ. １ Ｃｈｅｍｉｃａｌ ｃｏｍｐｏｓｉｔｉｏｎ ｏｆ Ｓ７００ＭＣ
ｗｔ％
Ｃ
Ｍｎ Ｓｉ
ｐ
Ｓ
Ａｌ
Ｎｂ ＋ Ｖ ＋ Ｔｉ
０. ０７ １. ７８ ０. １１ ０. ０１１ ０. ００３ ０. ０３５
成分选择要适量ꎮ
炉冶炼→ＬＦ 炉精炼→ＲＨ 精炼→连铸→加热→粗轧
１. ２ 生产工艺及力学性能
→精轧→层冷→卷取→入库ꎬ性能指标如表 ２ 所示ꎮ
表 ２ Ｓ７００ＭＣ 力学性能标准要求
Ｔａｂ. ２ Ｍｅｃｈａｎｉｃａｌ ｐｅｒｆｏｒｍａｎｃｅ ｓｔａｎｄａｒｄ ｒｅｑｕｉｒｅｍｅｎｔｓ ｆｏｒ Ｓ７００ＭＣ
(１. Ｓｃｈｏｏｌ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇꎬ Ｂｅｉｊｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙꎬ Ｂｅｉｊｉｎｇꎬ １０００８３ꎻ ２. Ｓｔｒｉｐ Ｂｕｓｉｎｅｓｓ Ｕｎｉｔ ｏｆ ＨＢＩＳ Ｇｒｏｕｐ Ｃｈｅｎｇｓｔｅｅｌ Ｃｏｍｐａｎｙꎬ Ｃｈｅｎｇｄｅꎬ Ｈｅｂｅｉꎬ ０６７００２) Ａｂｓｔｒａｃｔ: Ｉｎ ｖｉｅｗ ｏｆ ｔｈｅ ｑｕａｌｉｔｙ ｐｒｏｂｌｅｍｓ ｏｆ ｔｈｒｅｅ ｄｉｆｆｅｒｅｎｔ ｃｒａｃｋｉｎｇ ｓｉｔｕａｔｉｏｎ ｏｆ ｈｉｇｈ ｓｔｒｅｎｇｔｈ ｓｔｅｅｌ Ｓ７００ＭＣ ｏｆ ｕｓｅｒｓꎬ ｔｈｅ ｃａｕｓｅｓ ｏｆ ｃｒａｃｋｉｎｇ ａｒｅ ａｎａｌｙｚｅｄ ａｎｄ ｔｈｅ ｉｍｐｒｏｖｅｍｅｎｔ ｍｅａｓｕｒｅｓ ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ. Ｂｙ ｏｐｔｉｍｉｚｉｎｇ ｔｈｅ ｃｏｉｌｉｎｇ ｔｅｍｐｅｒａｔｕｒｅꎬ ａｄｊｕｓｔｉｎｇ ｔｈｅ ｃｌｅａｒａｎｃｅ ｏｆ ｄｉｓｃ ｓｃｉｓｓｏｒｓ ａｎｄ ｇｒｉｎｄｉｎｇ ｔｈｅ ｍａｉｎ ｂｕｒｒꎬ Ｓ７００ＭＣ ｓｔｅｅｌ ｈａｓ ｇｏｏｄ ｆｅｅｄｂａｃｋ ｗｉｔｈ ｎｏ ｓｈｅａｒｉｎｇ ｏｒ ｂｅｎｄｉｎｇ ｐｈｅｎｏｍｅｎａ. Ｋｅｙ Ｗｏｒｄｓ: Ｓ７００ＭＣꎻ ｂｕｒｒꎻ ｃｒａｃｋｉｎｇꎻ ｌｏｗ ｔｅｍｐｅｒａｔｕｒｅ ｉｍｐａｃｔꎻ ｓｔｒｅｎｇｔｈ
