UL各种线缆的区别
UL电源线标准
14.10.2023
19
2对于不规则内壁试样,面积A：
W A=163.87G
W：10英寸样品的重量,以克计；
G：材质比重；
A：截面积,以平方英寸计.
注：哑铃片状外被样品.
截面积A=外被平均厚度宽度
3比重G的测量
10英寸长的材质,按下图方式制备样品,测量前样品须在纯净酒精中浸没. 主要是为避免样品内壁上空气的保留.
将10 ℃-29.4 ℃水温的测量值折算为15.6 ℃、长度为1000英尺的值： IR=RLMTCF
1000
R：高阻计读数
L：实测电线长度
M：高阻计倍率
TCF：温度修正系数
TCF对照表可参见UL1581 Table52.1
14.10.2023
15
2、常用户外型w电线电缆,如SPT-2W,SJTW,CXTW等.
UL电线电缆标准介绍
2003-07-22
目录
一、UL电线电缆标准概况
二、电线电缆的基本测试方法
1基本结构
2燃烧测试
3耐电压测试
4火花测试
5绝缘电阻测试
6老化前和老化后拉伸测试
7其它试验简介
三、常见UL758电线电缆及说明
➢ UL Style Pages简介
➢ UL即将推出的UL758标准的情况介绍
测量W1：空气中样品的重量；
W3：为直径小于0.127mm绑捆铜丝的重量.
G=
W1 W1- W2+ W3
14.10.2023
20
阻抗因子C的决定：参见UL62第34节.
原理：在两个样品升温和降温的过程中,测量5个固定温度点的阻值, 在半对数坐标上作图,推算出15.6 ℃时的阻值,再读出16.1 ℃的阻 值,两者相除即可求出C值.
UL电线电缆标准介绍38032共47页文档
01.04.2020
3
其中n为导体结构中芯线的根数。芯线直径的测量：根据 UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英 寸），两个端面都是平面的千分尺进行测量。
测量5个点处导线的外径，导体的直径。 • 绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即得到平均绝缘厚度。 • 最小绝缘厚度的测量：
测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导 线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。 测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导 线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
常见电线的平均厚度和最小厚度的对照表。见UL62， Table:16.2,16.4,16.6,16.8.
01.04.2020
7
绞距
➢ 芯线绞距
取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去 除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行 测量。注意在去皮时不要损伤芯线，造成芯线断线。
01.04.2020
2
二、电线电缆的基本测试方法
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电
线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG
等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径 的平均值作为平均芯线直径。D
常见UL线材基本参数
使用UL 线材基本介绍UL1003 300V 60CUL1004 80CUL1005 90CUL1006 105CUL1007，300V 80°C电子线32AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 ，电子电器设备内部连接线，UL1010 300V 105C 电子线UL1015，600V 105C电子线32AWG -10AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线，UL1028 600V 105C 电子线，6AGG-22AWG 电子电器设备内部连接UL1032,1000V 90C电子线30AWG -4AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线UL1034 300V 80C，音视频连接线UL1056 600V 105C 通用线UL1061，300V 80C电子线30AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线UL1066 300V 60C音视频连接线UL1067 10KV 60C 电子设备连接用UL1071 300V 80 C 移动线缆UL1095 300V 80C 30AWG-16AWG 电子电器内部连接UL1097 300V 80C 电子电器内部连接UL1102 600V 80CUL1107 300V 60C，30-16AWG 同轴电缆。
电子电器内部连接线UL1108 300V 80CUL1109 300V 90CUL1110 300V 105CUL1112 300V 80CUL1113 600V 60CUL1150 300V 60CUL1153 300V 60CUL1164 300V 150C 32-10AWG 单芯特氟龙线，外被材质PTFEUL1167 600V 80CUL1174 300V 80CUL1176 80CUL1180 300V 200C 32-10AWG 单芯特氟龙线，外被PTFEUL1185,300V 80C单芯屏蔽线，30-4AWG 单根或者裸铜，镀锡铜丝，用于录放音系统，电子电路等UL1195 300V 80CUL1198 600V 150V 30-4AWG 单芯特氟龙线，外被材质PTFEUL1199UL1208 300V 80CUL1126UL1127 105CUL1195 300V 80CUL1199 600V 200C 单芯特氟龙线，30-4AWG 外被材质PTFEUL1213 105C 36-16AWG 单芯特氟龙线，外被材质FEPUL1227 105C 32-10AWG 单芯特氟龙线，外被材质FEP/PTFEUL1232 600V 105CUL1275 600V 105 CUL1283 600V 105CUL1284 600V 105CUL1316 699 105CUL1317 600V 105CUL1318 600V 105CUL1319 600V 105CUL1320 600V 105CUL1321 600V 105CUL1330 600V 200C 30-4AWG 单芯特氟龙线，外被材质PEPUL1331 600V 150C 30-4AWG 单芯特氟龙线，外被材质FEPUL1332300V 200C 单芯特氟龙线30-10AWG 外被材质FEPUL1333300V 150C 30-10AWG 单芯特氟龙线，外被材质FEPUL1338 125V 105C 1-4AWG 单芯特氟龙线，外被材质FEPUL1353 300V 60CUL1354 300V 80C，同轴线，家电内部连接线UL1355 200CUL1365 300V 60C，同轴线30-16AWG 电子电器内部连接线UL1371 105C 36-6AWG 单芯特氟龙线，外被材质PVDFUL1375 30V 80CUL1380 300V 80CUL1387 300V 60CUL1419 105CUL1423 105C 36-20AWG 单芯特氟龙线，外被材质PTFEUL1429,150V 80C交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1430,300V 105C交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1431 600V 105 C交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线UL1436 300V 80CUL1452 1000V 90C 26-12AWG 尼龙线，电器设备内部连接线UL1453 1000V 90CUL1472 125V 80CUL1475 60CUL1478 30V 60C30-16AWG 绝缘屏蔽线，电子设备外部连接线UL1481UL1486 300V 105CUL1489 60CUL1490 60CUL1493 300V 80CUL1494 300 80CUL1494 300V 80CUL1497 300V 80CUL1500 600V 105CUL1503 150V 80CUL1505 600V 105C 20-650MCM 辐照交联PE 线，XLPEUL1507 600V 80CUL1508UL1511 300V 60CUL1512 105C 16-14AWG 单芯特氟龙线，外被材质ETFEUL1513 105C 36-20AWG 单芯特氟龙线，外被材质ETFEUL1516 105C 36-20AWG 单芯特氟龙线，外被材质ETFEUL1517 105C 32-20AWG 单芯特氟龙线，外被材质ETFEUL1518 300V 60CUL1520 300V 60CUL1521 300V 80CUL1522 300V 80CUL1523 105C 32-20AWG 单芯特氟龙线，外被材质ETFEUL1524UL1533 80C 单芯屏蔽线缆。
UL线材标准
➢ UL即将推出的UL758标准的情况介绍
四、常见UL444通讯电缆及说明
五、UL电线电缆制造厂商应注意的事项
➢ UL FUS Procedure(检验细则）的构成
➢ 制造商的基本责任
六、UL电线电缆产品及包装印字要求
PPT文档演模板
2020/11/1
UL线材标准
一、UL电线电缆标准概况：
1、可绕曲电线电缆标准
UL758：绝缘芯线
UL758：绝缘芯线和完成外 被分别试验。
UL线材标准
（三）耐电压测试
电缆中各导线间应施加UL62Table51.1相对应的电压，加压时应 在10S至60S钟内缓慢将电压由零加到额定值，保持1分钟。判别 标准为在升、降压以及保持期间，Hi-pot机电路报警。另一方 面，绝缘电阻测试在某种程序上也能产生类似效果，所以先进 行耐电压测试是一种积极的简便测试漏电的方法。
拉伸速率：在UL1581第50节各表中未特别指明拉伸速率时，通常情况 下速率为500+25mm/min.
2、如何决定材质的拉伸指数？
UL62现在已将常规可弯曲软线的物性归结在Table5.2(绝缘体）和 Table7.2（外被）中。
过去所有电线塑料材质的物性全部列入UL1581 Table50系列。例如SPT2，105 ℃电线，其物性要求为：SPT-2为Integral PVC电缆，故应用 UL62Table15.1或UL1581 Table50182。105 ℃对应的CLASS是2.11,拉伸指 数为老化前拉伸率100%，抗张强度1500ibf/m2。136 ℃，7天的老化后 拉伸率为之前的65%，抗张强度为老化前的85%。而对于半硬PVC而言 （SR-PVC），根据UL1581Table47.1,拉伸指数在Table50183中列明，即 老化前，拉伸率100%，抗张强度3000ibf/m2,老化后百分比分别为70%， 70%。
UL电线电缆标准介绍

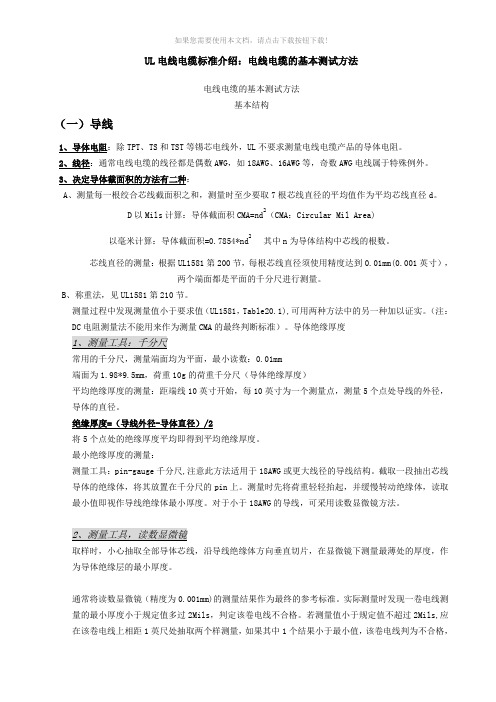

UL电线电缆标准介绍：电线电缆的基本测试方法电线电缆的基本测试方法基本结构（一）导线1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：A、测量每一根绞合芯线截面积之和，测量时至少要取7根芯线直径的平均值作为平均芯线直径d。
D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area)以毫米计算：导体截面积=0.7854*nd2 其中n为导体结构中芯线的根数。
芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。
B、称重法，见UL1581第210节。
测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。
（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。
导体绝缘厚度常用的千分尺，测量端面均为平面，最小读数：0.01mm端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。
绝缘厚度=（导线外径-导体直径）/2将5个点处的绝缘厚度平均即得到平均绝缘厚度。
最小绝缘厚度的测量：测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。
截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。
测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。
对于小于18AWG的导线，可采用读数显微镜方法。
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。
通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参考标准。
新能源行业线缆选型 - UL1032电线参数
新能源行业线缆选型- UL1032电线参数
线束产品工程师-鲁鲁前言：随着新能源行业的发展，消费产品，工业产品的迭代更新，我们在选择线缆上，要求也越来越高。
那么，在工作中线缆的各种数据我们能够了如指掌，我们的工作将会事半功倍！作为一名线束产品工程师，我做了如下收集，希望对线束产品行业的工程师们有所帮助。
一：线缆型号：UL1032 （单绝缘线缆）
二：线缆电气性能
额定温度：90℃
额定电压：交流-1000V /直流-1200V
三：参考标准/满足测试：
UL758、UL1581、CSA C22.2No.210.2 、VW-1、CSA FT1及JQA-F-MARK阻燃测试
四：其它参数及应用
印字：UL AWM 1032 EXXXXXX VW-1 90℃1000VAC/1200VDC （）AWG -（厂家名称、标志）CSA AWM I A LL 109915 FT1 90℃（）AWG -F-LM
导体使用单支或者绞合30-10AWG镀锡或者裸铜丝，采用PVC绝缘，符合ROHS标准。
绝缘厚度均匀、易裁线、易剥皮，常用于一般电子、电器设备内部连接线。
五：结构参数图
截面参考图线缆参考图
六：结构参数结构表
总结：
以上就是这款线缆的具体数据了，我们在选型时，可以快速核对线缆的性能参数，对线缆的数据把控更清晰、准确，方便我们的工作，提高我们的效率。
真正的做到准确数据，高效率办公啦。
美国UL线材规格表2019
UL线材规格表用于识别电线电缆的规格和用途，合理准确地选择电缆电线规格，并能提供所需要的规格给采购部门用于采购到所需的线缆。
1常见UL规格和用途1.1UL1007，300V 80°，电子线32AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 -。
电子电器设备内部连接线，1.2UL1015，600V 105°电子线32AWG -10AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线，1.3UL1032 ,1000V 90°电子线30AWG -4AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线1.4UL1061，300V 80°电子线30AWG -16AWG ,单根或者裸铜，镀锡铜丝，标准UL758 。
电子电器设备内部连接线1.5UL1185,300V 80°单芯屏蔽线，30-4AWG 单根或者裸铜，镀锡铜丝，用于录放音系统，电子电路等1.6UL1429,150V 80°交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线1.7UL1430,300V 105°交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线1.8UL1431 600V 105 交联PVC 线30-16AWG ,单根或者裸铜，镀锡铜丝标准UL758 电子电器设备内部连接线1.9UL1704,300V 150°32-10AWG 镀银，镀锡，镀镍软铜丝，铁氟龙线航空冶金石油仪器仪表，变压器电机引出线1.10UL2096 多芯屏蔽电线300V 80度30-16AWG 绞合裸铜，2-8芯，镀锡铜丝，电器电子内部连接器，UL7581.11UL2405 双芯屏蔽电线，300V 80度，30-16AWG 电脑，视听设备内部线1.12UL2464,300V 80°电脑线，无屏蔽，单屏蔽，双屏蔽，30AWG-18AWG 绞合裸铜，镀锡铜丝，电子电器内外部连接线1.13UL2468,300V 80°排线，30WAG-16AWG 单根，绞合铜丝，电器电脑内部连接线1.14UL2517/2464/20276-SSS,300V 105°28-16AWG 移动线缆，电子电器，通用线缆，机器人用线缆1.15UL2547,80°多芯屏蔽线缆80度，30-16AWG 2-3芯，录放音响电子系统1.16UL2651 排线300V 105度灰排彩排线，用于IDC 连接器配合PICH 2.54/2.0/1.27/1.0MM1.17UL2678 ATA300V 105 度灰排线，用于ATA 连接器配合PICH 0.635MM1.18UL2725,30V 80°30-28AWG 2-13芯，用于2类系统视听电子设备内外部连接线1.19UL2835 30V 60度，屏蔽，无屏蔽，32-22AWG 用于2级电路电子设备内部连接线，游戏机线1.20UL2851 30V 80度1.21UL3854 30V 80度1.22UL2919,30V 80°低电压电脑线，1+4，3+4、5、6、7，，，RGB 显示器，电子计算机，商用计算机1.23UL2960 30V 60度低压电脑线1.24UL2969 30V 80度1.25UL20276，30V 80°多芯电脑线，25P 用于2类电子设备内外部连接线1.26UL3173 600V 125度无卤交联线电气设备内部连接1.27UL3265 150V 125 度，无卤交联线，电子电器内部连接线线1.28UL3266,300V 125°无卤交联线，32-10AWG 电子电器内部连接线1.29UL3271 600V 125度，无卤交联线，汽车或者电器、设备内部连接线1.30UL3275 无卤交联线，1000V 105度，电器设备内部连接线26AWG-9AWG1.31UL3302 无卤交联线，30V105度电子电器内部2类电路连接线1.32UL3363 无卤加强交联线，300V 125度，电子电器设备内部连接线1.33UL3385 无卤交联线，300V 105 度电子电器内部连接线1.34UL3386 无卤交联线600V 105度电子电器内部连接线1.35UL20851 无卤HDMI 多媒体连接线30V 80度1.36UL20855 无卤DVI 电缆1.37UL21088 无卤IEEE1394 高速介面链接线1.38CAT-3E 三类局部区域网络电缆1.39CAT-5E 超五类局部区域网络电缆UTP/FTP/STP1.40CAT-6E 超六类局部区域网络电缆1.41CAT-7 七类局部区域网络电缆AV 汽车花线，0.5、0.75、0.85、1.25平方毫米1.42AVS 特薄心汽车花线0.3、0.5、0.75、0.85、1.25、3.0、5.0平方毫米1.43AVSS 超薄型汽车花线0.3、0.5、0.85、1.25平方毫米2详细对照表：4。
ul线缆标准文件
ul线缆标准文件UL（Underwriters Laboratories）是一个美国的独立测试与认证机构，其标志性的认证标记（UL标记）表示产品已通过UL的安全性和性能测试。
关于电线电缆的标准文件，通常包括与产品设计、制造和安装相关的各种要求。
以下是一些与UL线缆标准相关的文件：1.UL44-Standard for Safety of Thermoset-Insulated Wires and Cables：-中文：UL44-热固性绝缘电线电缆安全标准。
-说明：规定了热固性绝缘电线电缆的安全性和性能要求。
2.UL83-Standard for Thermoplastic-Insulated Wires and Cables：-中文：UL83-热塑性绝缘电线电缆标准。
-说明：规定了热塑性绝缘电线电缆的安全性和性能要求。
3.UL758-Standard for Safety for Appliance Wiring Material：-中文：UL758-家电布线材料安全标准。
-说明：适用于用于家电的布线材料，规定了其安全性和性能要求。
4.UL1685-Standard for Safety of Vertical-Tray Fire-Propagation and Smoke-Release Test for Electrical and Optical-Fiber Cables：-中文：UL1685-电气和光纤电缆垂直线槽火焰传播和烟气释放测试安全标准。
-说明：规定了电缆在垂直线槽条件下的火焰传播和烟气释放性能测试方法。
5.UL1581-Reference Standard for Electrical Wires,Cables,and Flexible Cords：-中文：UL1581-电线、电缆和柔性电缆参考标准。
-说明：提供了电线、电缆和柔性电缆的设计、材料和测试的参考标准。
请注意，UL标准可能会定期更新，因此建议在需要时查阅UL官方网站或其他相关资源，以获取最新版本的标准文件和信息。
线材基础知识
8.线材规格对照表
•
导体截面积：约等于0.78Nd² N:铜丝数量 d：铜丝大小
二、常用UL认证线材介绍
UL1007 PVC电子线 额定温度80℃ 额定电压300V 32AWG-16AWG UL3302 无卤电子线/排线 额定温度105℃ 额定电压30V 32AWG-24AWG UL3385 无卤照射PE电子线 额定温度105℃ 额定电压300V 32AWG-18AWG UL1061 300V 80°电子线30AWG -16AWG ,单根或者裸铜，镀锡铜丝 UL10064 极细铁氟龙电子线 额定温度105℃ 额定电压30V 32AWG-28AWG UL1015 600V 105°电子线32AWG -10AWG ,单根或者裸铜，镀锡铜丝 UL1571 PVC电子线可做排线 额定温度80℃ 额定电压30V 34AWG-24AWG UL2468 PVC并排线 额定温度80℃ 额定电压300V 28AWG-18AWG UL2651大PIN位排线PVC 额定温度105℃ 额定电压300V 30AWG-26AWG(常用灰排线） UL2547 80°多芯屏蔽线缆80度，30-16AWG 2-3芯，录放音响电子系统 UL2854 80°30V 多芯屏蔽线缆80度，30-18AWG UL2725 30V 80° 30-28AWG 2-13芯用于2类系统视听电子设备内外部连接线 UL1185,300V 80°单芯屏蔽线，30-4AWG 单根或者裸铜，镀锡铜丝
17
6.常用线材颜色
Black 黑色 Yellow 黄色
White Blue Brown Gray Pink
Ivory Beige
白色 蓝色 棕色 灰色 粉红色
象牙色 贝吉色
ul3530硅胶线规格标准
ul3530硅胶线规格标准UL3530硅胶线是一种适用于高温、高压、腐蚀性等恶劣环境下的电子设备的连接和传输的线缆，具有较高的安全性和可靠性。
ul3530硅胶线的特点：UL3530硅胶线是一种耐高温电子线，适用于高温、高压、腐蚀性等恶劣环境下的电子设备的连接和传输。
以下是UL3530硅胶线的一些特点：耐高温：UL3530硅胶线具有高达200℃的耐高温性能，能够在高温环境下保持稳定的传输性能和安全性。
耐高压：UL3530硅胶线能够承受高达3000V的电压，具有较好的绝缘性能和安全性。
耐腐蚀性：UL3530硅胶线采用硅橡胶材料制成，具有较好的化学稳定性和耐腐蚀性，能够在恶劣环境下保持传输性能和安全性。
柔软性好：UL3530硅胶线采用细径导线，具有一定的柔软性，方便安装和使用。
通过UL认证：UL3530硅胶线通过了UL认证，符合UL3530标准的要求，能够满足安全标准和要求。
UL3530硅胶线的规格一般包括以下几个方面：导体的尺寸：UL3530硅胶线的导体尺寸有0.5mm²、0.75mm²、1mm²、1.5mm ²、2.5mm²、4mm²、6mm²、10mm²等不同规格，根据需要选择。
外径：UL3530硅胶线的外径通常在2.5mm到16mm之间，常用的规格有4.0mm、6.0mm、8.0mm、10.0mm等。
绝缘层厚度：UL3530硅胶线的绝缘层厚度一般根据需要进行选择，通常在0.5mm 到1.5mm之间。
耐压等级：UL3530硅胶线的耐压等级根据应用场景需要进行选择，常用的规格有3KV、6KV、10KV等。
导体材料：UL3530硅胶线的导体材料通常采用铜导体，也可以根据需要进行选择。
其他规格：根据需要，还可以选择UL3530硅胶线的其他规格，如阻燃等级、耐温等级等。
总之，UL3530硅胶线的规格根据应用场景和需要进行选择，需要根据实际情况进行选择。
