智能温度巡检仪2016
温度巡回检测仪测量结果不确定度的评定
温度巡回检测仪测量结果不确定度的评定1、概述1.1、测量依据JJF1171-2007《温度巡回检测仪校准规范》1.2、计量标准主要计量标准设备为二等标准铂电阻温度计一支，测量范围（-189.3442~419.327）℃。
表1. 实验室的计量标准器和配套设备(80~100)℃0.02℃0.02℃/10min(100~300)℃0.04℃0.05℃/10min3冰点器0℃（0±0.1）℃1.3、被测对象测量范围在(80~300）℃的温度巡回检测仪。
1.4、测量方法零点示值的校准应在冰点器中进行，将巡检仪传感器插入冰点器中，待示值稳定后即可读数；将二等标准铂电阻温度计和装有巡检仪传感器的玻璃管同时插入恒定温度的恒温槽中，插入深度不少于300mm，待示值稳定20min后，分别读取标准温度计和巡检仪上的示值。
读数时，令巡检仪在所有通道巡回检测两个周期。
其顺序为标准被检1被检2…被检n标准，取各通道两次读数的平均值与标准温度计读数平均值的差值来确定校准点的测量误差。
2、数学模型式中—被检巡检仪某一通道的测量误差；—被检巡检仪某一通道的测量平均值；—标准器4次读数的平均值；3、不确定度传播率式中，灵敏系数。
4、标准不确定度评定4.1 由标准器引入的不确定度不确定度评定4.1输入量的标准不确定度的评定输入量的不确定度主要来源于标准铂电阻温度计系统测量重复性引起的不确定度分项、数字多用表系统测量误差引起的不确定度分项、标准铂电阻温度计测量误差引起的不确定度分项、测量计算公式引入的不确定度分项。
4.1.1标准铂电阻温度计测量重复性引起的不确定度分项的评定恒温槽温度范围为（-80～300）℃，在(-80～0)℃一般采用酒精介质，在0～100℃采用纯净水介质，在(100～300) ℃用硅油介质，标准铂电阻温度计0℃的电阻值以均匀速度读取数字多用表系统计算出的温度值如下，结果如下：0.01，0.01，0.01，0.01，0.01，0.01，0.01，0.01，0.01，0.00（℃）平均值为：单次实验的标准偏差为：实际测量中，在重复性条件下连续测量3次，以3次测量算术平均值作为测量结果，所以，℃4.1.2数字多用表系统测量误差引起的不确定度分项的评定本系统配用的电测仪器为K2000六位半数字多用表，测量标准铂电阻的电压，计算出的电阻值依据本所电学实验室提供的测量不确定度，测量值为35mV时，扩展不确定度为0.001mV，包含因子，当工作电流为1mA时，数字多用表带入的不确定度为0.001Ω，换算成温度，所以，4.1.3标准铂电阻温度计测量误差引起的不确定度分项的评定在温场测量时引用标准铂电阻检定证书提供的在水三相点的电阻值，其他误差主要由有长期稳定性造成,根据JJG160-1992《标准铂电阻温度计检定规程》规定，二等标准铂电阻温度计的长期稳定性不应超过15 mK，半区间为7.5 mK。
XSL巡检仪使用说明书
巡检仪使用说明书北京尺度方圆传感器有限公司电话：目录、概述………………………………………………………………………. 、型号规格………………………………………………………………….1 / 36、技术规格………………………………………………………………….、安装与接线………………………………………………………………、前面板及功能操作……………………………………………………….前面板.…….……...………………………………………………………………………功能操作.…………………………………………………………………………………、参数设置……….……………………………….………………………..设置报警值.……...……………………………………………………………………….设置公用组态参数………………………………………………………………………. 设置打印参数…………....……………………………………………………………….设置各通道组态参数…………………………………………………………………….、功能及相应参数说明………………….…………………………….…..输入信号及显示.……………………………………………………………….…………零点和满度修2 / 36正….……………………………………………………………….………冷端补偿….………………………………………………………….……………………报警………………….……………………………………………….……………………控制单元….………………………………………………………….……………………打印………………….……………………………………………….……………………通信………………….……………………………………………….……………………3 / 36、概述系列智能巡回检测报警仪适用于点过程量的检测和报警。
可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号。
基本误差小于·，显示范围各通道独立设定输入信号类型、量程、报警值各通道独立设定数字滤波时间常数，有效提高抗干扰能力各通道独立设定零点和满度修正，有效减小传感器误差，提高系统测量精度可任意关闭不使用的通道级参数。
多路温度巡检仪-设计说明书
《微机应用设计与实践》课程设计说明书一、 设计任务：设计一个以单片机为核心的多路温度巡回检测显示仪表系统。
通过多选一电子模拟开关及A/D转换器巡回采集各路温度传感及变送器的数据，进行信号处理及标度变换，以一定的节拍时间依序显示各检测回路的序号及温度值，并可通过按钮开关操控作冻结或切换显示，在单片机实验板台上模拟调试实现。
基本思想：本次的设计课题是：多路温度巡检仪。
课题的基本思想是以简单的微控制器为核心，以温度传感器（测温范围为：-50℃-+50℃）为基础，通过信号-电压变化器，将温度传感器采集到的温度信号转换成可供A/D转换器转换的0~5V模拟电压，而且可以实现多路温度的采集和变换。
经过信号-电压变换器输出的0~5 V电压再经过A/D转换器转换成一个八位的数字量（采集多路温度时，某一时刻只能有一路被进行转换），然后利用微控制器将这八位数字量进行读取，再经过一定的数字滤波和软件算法，最终以一定的显示格式在八位数码管上显示出来，在此基础上再添加其他功能，以提高系统的实际应用水平。
详细解释：多路温度巡检仪，顾名思义，首先要进行数据采集，何谓数据采集？就是将一般的物理量通过传感器转换模拟量，再经过变换电路转换为数字量供给CPU进行处理。
详细说来就是能检测并采集多路的温度信号，通过信号-电压变化器变换成一定的输出电压，供给A/D转换芯片进行模拟量和数字量的转换，从而得到一个与温度信号具有一定关系的数字量，而微控制器就采集这一数字量信号，进行一定的数字滤波和软件算法以及标度变换，从而得到一个数字量的温度值，再将这一温度值通过一定的显示手段显示出来的一个系统。
温度是一个信号，我们要知道这一信号的大小就需要对它进行一定的检测，这就需要传感器来实现，而一般的传感器检测输出的量都是不方便直接测量的电压或电流信号，因此需要对它进行放大和变换，使之有一定的带载能力，对它进行放大和变换这一过程就需要信号-电压变换器来完成，它能将微弱的信号进行放大并转换成具有一定带载能力的模拟电压输出。
qql巡检仪说明书
3、 技术规格
输入 通道数：2－16 通道 热电阻：Pt100，Cu100,Cu50，BA1,BA2，G53,0-80℃,0-400℃ 全量程测量，显示分辨率 0.1℃ 热电偶：K，S，R，B，N，E，J，T 等 全量程测量（包括负温） ，显示分辨率 1℃或 0.1℃，通过参数选择。有断线 识别功能 直流电流：4mA－20mA，0mA－10mA,0mA－20mA,显示范围-1999－9999，任意设置量程 和小数点位置 直流电压：0-20mV,0-100mV,0-60mV,0.2-1V,0-1V,1V－5V，0V－5V， 显示范围-1999－9999，任意设置量程和小数点位置 热电阻输入导线电阻：20Ω以内 热电偶输入导线电阻：100Ω以内 精度 A/D 转换器分辨率 1/20000 测量精度：±0.2%F·S 显示分辨力：1/10000 热电偶冷端补偿精度：±0.2℃，范围 0℃－60℃ 速度 显示 100ms/每通道 2 位 LED 通道号显示 4 位 LED 测量值显示 各通道报警状态指示灯、通信指示灯 报警 3 种报警方式 2 点公用报警继电器输出 输出继电器触点容量：250V AC，2A（阻性负载） 配接多点控制单元实现各通道的报警输出 通信 RS485 接口，光电隔离 仪表地址 0－99 可设定 通信速率 2400、4800、9600、19200 通过设定选择 配套测试软件，提供组态软件和应用软件技术支持
AL2 输 入9 输 入1 0 输 入1 1输 入1 2 输 入1 3输 入1 4 输 入1 5输 入1 6 C B AA B C C B AA B C C B AA B C C B AA B C 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 输 入1 输 入2 输 入3 输 入4 输 入5 输 入6 输 入7 输 入8 C B AA B C C B AA B C C B AA B C C B AA B C 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
温度如何判断出巡检仪常见故障有哪些

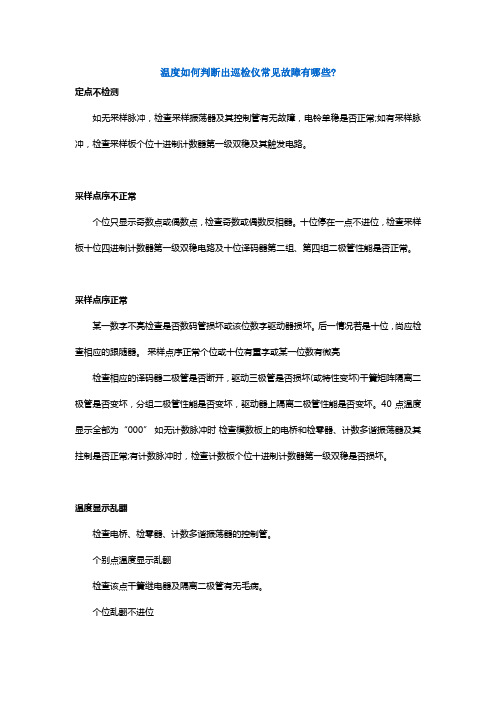

温度如何判断出巡检仪常见故障有哪些?
定点不检测
如无采样脉冲，检查采样振荡器及其控制管有无故障，电铃单稳是否正常;如有采样脉冲，检查采样板个位十进制计数器第一级双稳及其触发电路。
采样点序不正常
个位只显示奇数点或偶数点，检查奇数或偶数反相器。
十位停在一点不进位，检查采样板十位四进制计数器第一级双稳电路及十位译码器第二组、第四组二极管性能是否正常。
采样点序正常
某一数字不亮检查是否数码管损坏或该位数字驱动器损坏。
后一情况若是十位，尚应检查相应的跟随器。
采样点序正常个位或十位有重字或某一位数有微亮
检查相应的译码器二极管是否断开，驱动三极管是否损坏(或特性变坏)干簧矩阵隔离二极管是否变坏，分组二极管性能是否变坏，驱动器上隔离二极管性能是否变坏。
40点温度显示全部为“000”如无计数脉冲时检查模数板上的电桥和检零器、计数多谐振荡器及其拄制是否正常;有计数脉冲时，检查计数板个位十进制计数器第一级双稳是否损坏。
温度显示乱翻
检查电桥、检零器、计数多谐振荡器的控制管。
个别点温度显示乱翻
检查该点干簧继电器及隔离二极管有无毛病。
个位乱翻不进位
检查计数板十位十进制计数器某级双稳
深圳市富源达机械设备有限公司总部设在龙岗区布吉街道134号三楼,是一家技术力量雄厚的专业的防水测试设备生产厂家，拥有多年的生产和技术开发经验，现主要产品是：试水机，试漏机，测漏机，检漏机，试漏仪，测漏仪，检漏仪，气密性检测设备，防水测试机，防水测试仪，防水测试设备，0-50度试水机，六头/十头真空试水机，水压真空两用试水机等。
公司产品远销香港、台湾、日本、韩国、印度、马来西亚、新加坡、士耳其、新西兰、美国、德国等。
LD-B10-10系列说明书(变压器温度巡检仪)
LD-B10系列智能型干式变压器巡回显示控制仪表使用说明书福建省力得自动化设备有限公司第三版警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！目录LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34LD-B10 系列仪表概述一、特点LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。
仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。
其主要特点有：▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。
同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。
▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。
▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。
智能数显温度仪XMZ-5-H-L产品说明书
XMZ系列智能数字显示控制仪表使用说明书一、概述XMZ系列仪表是智能数字显示控制仪表。
它具备强大的编程输入能力，配合各种输入模块，能适合热电偶、热电阻、电压、电流等多种信号的输入，它不仅具备通常巡检仪的全部功能，更适合在计算机监控系统中做数据采集下位机，为计算机提供廉价、适应性强、可靠且精确度高的模拟量采集数据。
具备输入数字校正系统、数字滤波、可编程输入规格及可编程报警输出等功能；具有90-260VAC范围输入的开关电源及多种安装尺寸等特点。
6个可编程输入回路，配合不同的输入模块，可以输入最多6路的热电偶、电压或电流信号。
齐全的输入规格，各路输入可以使用不同的信号规格。
当输入为线性电压、电流或电阻时，各回路可独立定义刻度及小数点位置，当输入为热电偶或热电阻等温度传感器时，可独立进行平移修正及选择0.1/1℃指示分辨率。
各输入回路均具备数字滤波，且滤波强度可以独立调整或取消滤波。
输入显示路数可任意设置为1-6路。
具备定点/自动巡回测量显示功能，并可手动设置巡检速度。
本系列仪表具备公共的上、下限报警限值设定功能，并且其报警限值与回差各路可分别独立设置。
XMZ-5最多可同时支持6路输入和2路继电器输出。
具备先进的与计算机通讯功能，仪表可选配通讯组件（RS232C/RS485），可与上位计算机通信，或接微型打印机，定时/随机打印测量数据。
它在通讯时可等同6台独立的测量仪表，可大大降低计算机采集模拟量数据的成本。
二、技术规格输入规格：热电偶和线性mV电压：K、S、WRe5-26、E、J、T、B、N、0-20mV、0-50mV、0-100mV等热电阻：Pt100、Cu50、0-80欧、0-400欧等线性电压：0-1V、0.2-1V、0-2.5V、0-5V、1-5V等线性电流：0-10mA、0-20mA、4-20mA等热电阻接线为三线制，要求三线电阻相等，引线电阻小于18欧测量范围：K(-50~1300℃)、S(-50~1700℃)、WRe526（0~2300℃）、T(-200~350℃)、E(0~00℃)、J(0~000℃)、B(0~800℃)、N(0~300℃)、Pt100(-200~600℃)、Cu50(-50~150℃)线性输入：-1999~9999由用户定义测量精度：0.2级(±0.2％FS±1个字)；0.3级（±0.3％FS±1个字，仅Cu50）注：B分度号热电偶在0~600℃时可进行测量，但精度无法达到标定精度，在600~800℃可保证测量精度。
GXGS-820温度巡检仪说明书
五、订货编码
基
外
检
本
形
测
产
尺
路
品
寸
数
GXGS820 －
输 传传报 报 输输警 警
入 ⅠⅡⅠ Ⅱ
供 通结 电 讯束 电 功标 源 能志
－0 0
Y
N
巡
RS-485 无
检
变
1
0
送
报
DC24V AC220V
警
仪
1
0
有
无
2
10
下限 上限 无
2
10
下限 上限 无
4
1-5V
3
2
10
0-5V 4-20mA 0-10mA 无
注 ：方 型 表（9 6×96×130 m m）只 有12路 报 警指 示。
8、 仪表 另带 一 组蜂 鸣 器音 响输 出 ，当 报警 时， 蜂鸣器 发声 ，按下 面板 上 消音 键， 声
音消除。
9、 电源 电压 ：A C2 20 V±1 0%和D C2 4V±10 %供选 择。
1 0、使 用 环境 ：温 度 ：0～4 0℃ ； 相对湿 度 ≤8 5 %。
80×160×95 （竖型）
76×152
1、与热 电阻配接： （或电阻远传压力表） Ai、Bi、Ci为第i路热电阻三 线制输入（i=1～16）
A 13 R S- 485
B 14
15
16
报 常开 17 警 Ⅱ 公共 18
常开 19 报 警 公共 20 Ⅰ 常闭 21
22 N 23
24VDC 220VAC
3、 巡检 速度 ： 可任 意 设定 ，一 般 定为5 S。
4、 显示 方式 ：a、 测 量值：L E D四 位数字 显 示
多路温度巡检仪工作原理
多路温度巡检仪工作原理
多路温度巡检仪主要是针对工业现场中的各种温度测量而设计的，是针对多点测温的需求而设计的。
在使用中可以灵活的使用，多个测温通道可同时测量一个或多个不同位置的温度值。
多路温度巡检仪具有多路热电偶测量功能，可以同时测量5个点的温度，每个热电偶都具有独立的编号和名称，便于对它们进行管理。
在一个巡检仪上可以实现4~20mA电流输出、键盘
输出、数字显示和打印输出。
巡检仪可通过RS232接口与计算
机相连，实现数据远传和控制管理等功能。
1.结构组成
多路温度巡检仪主要由热电偶温度传感器、多通道输入模块、按键与显示模块、继电器控制模块等部分组成。
2.工作原理
热电偶温度传感器在测温过程中，其测温范围一般为-55℃
~+500℃，其测温原理是通过热电阻将被测点与温度平衡后，
将热电偶插入测温管内，然后将被测点温度通过热电偶转换为电压信号并输出。
在接收到温度信号后，通过内部程序处理后，将显示到屏幕上。
—— 1 —1 —。
关于温湿度巡检仪温度示值误差校准结果的不确定度评定
量范围为：温度：（－７０～３００）℃；相对湿度：（０～１００）％。
被校点为：－７０℃、０℃、１００℃、３００℃、１０％、６０％、９０％。
３２ 测量模型
３２１ 湿度部分
ΔＵ ＝Ｕ－ＵＢ
（１）
式中：ΔＵ—被校温湿度巡检仪的湿度传感器的
相对湿度示值误差，％；
Ｕ—被校温湿度巡检仪的湿度传感器的相对湿
度示值平均值，％；
序号
设备名称
１
露点仪
２ 温湿度检定箱
技术性能
备注
温度：±０１℃
相对湿度：Ｕ＝１５％，ｋ＝２
用 于 （１０ ～
温度波动度：±０２℃；均匀度：０３℃ ９０）％ ＲＨ范 围
相对湿度（２０℃下）：波动度：±０８％；内 的相 对湿 度
均匀度：１０％
校准
３ 湿度发生器
序号
设备名称
１ 标准铂电阻温度计
２ 单通道测温仪
将温湿度巡检仪的湿度探头放置在温湿度检定箱
或者湿度发生器有效区域内，一般由从低湿（１０％）到
高湿（９０％）的顺序进行校准。待温湿度检定箱或湿度
发生器的相对湿度达到设定值后，稳定 ３０ｍｉｎ后开始 读数。［２－３］
其读数顺序如下：
标准→被校 １→被校 ２→…→被校 ｎ→标准 标准→被校 １→被校 ２→…→被校 ｎ→标准 读数时，令巡检仪在所有的通道巡回检测两个
刘岱鑫：关于温湿度巡检仪温度示值误差校准结果的不确定度评定
１０７
关于温湿度巡检仪温度示值误差校准结果的 不确定度评定
刘岱鑫
（成都市计量检定测试院，四川 成都 ６１００２１）
摘 要：本文主要介绍了温湿度巡检仪的工作原理、测量误差来源、影响因素。针对常用的温湿度巡检仪，分析其测得值的各类不确定度分量， 并通过实验，对被检温湿度巡检仪进行不确定度评定。 关键词：温湿度巡检仪；不确定度评定 中图分类号：Ｖ４４４３＋４ 文献标识码：Ａ 国家标准学科分类代码：４６０４０３０ ＤＯＩ：１０．１５９８８／ｊ．ｃｎｋｉ．１００４－６９４１．２０１９．９．０３７
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能装置课程设计指导书一、设计题目智能温度巡检仪二、设计目的1. 深入了解PIC16F877单片机的工作原理，熟练掌握汇编语言程序设计方法，熟练使用MPLAB-ICD仿真器及MPLAB-IDE仿真调试软件。
2.通过该课程设计使学生初步掌握以单片机为核心的智能装置设计的简单原则、步骤和方法。
3.熟悉智能装置设计中有关的硬件设计调试，如人机界面等。
4.熟悉智能装置设计中相关软件的设计、编程和调试。
三、设计内容1.以16F877单片机为核心，结合给出的其他原器件和实验系统原有的内容设计智能温度巡检仪硬件电路。
2.利用实验板上的半导体温度传感器和两个可调电位器提供的信号作为温度信号，温度传感器按其原理进行采集，电位器1-5v代表0-200℃。
1v以下是出错3.将采集的温度值循环显示在LED数码管上，每隔10S显示一路，利用发光二极管做通道指示。
4.可选择一个独立按键进行通道切换，其余三个独立按键进行每个通道上下限报警值设定。
5.将采样的温度值与设定的上下限报警值比较，通过三色灯指示报警状态（选做）四、设计要求1.根据实验指导书的设计内容及和智能装智实验系统所给出的元件，设计智能温度显示仪的硬件原理图。
2.按照设计好的硬件原理图在实验系统上用导线搭建硬件电路。
3.用万用表检查硬件电路连接是否正确，检查无误后上电并编制简单的测试程序分步调试各部分功能。
4.在各部分功能实现后，编制完整的智能温度显示仪系统软件，并进行软硬件联调，直到达到设计要求。
5.按照设计内容要求测试仪表误差并做分析，给出仪表精度，完成后由教师进行验收检查。
五、实验设备1.MPLAB-ICD模块与仿真头2. 智能装置实验系统3. 安装了MPLAB-IDE开发软件的计算机4. 数字万用表5. 导线若干六、实验项目1. 设计智能温度显示仪硬件电路⑴采用16F877单片机，利用实验板上提供的TMP36温度传感器模拟温度采集。
⑵利用实验板上的可调电位器模拟温度采集。
电位器输出电压为1-5VDC，对应的温度范围为0-200度，1v以下是出错。
(3)采集的温度值循环显示在LED数码管上，每隔10S显示一路。
⑷可选择一个按键进行不同通道温度定点显示切换。
2.硬件电路连接与检查⑴将设计好的电路由指导老师检查完毕后，在实验板上用导线将实际的电路连接出来。
⑵接线完成后对照原理图用万用表逐根连线检查电路连接是否正确，特别是电源VCC和VDD有无短路。
⑶检查无误后连接仿真头后通电。
3.编制软件对硬件电路分步调试⑴首先对显示电路调试，编制简单的程序实现将固定单元的数在LED数码管。
⑵编制A/D转换程序，实现对模拟电压进行转换，并将结果在LED数码管上显示出来。
⑶编制简单的按键扫描程序，检查按键的硬件连接是否正确。
⑷每部分编制结束并调试通过后，与前面的程序依次连接成大程序并调试出结果，最终完成整个程序的编制与调试。
3.仪表软硬件联调实现要求的功能⑵将各部分程序进行组合，逐项实现设计要求的功能。
⑵功能完成后用万用表对照LED数码管的显示数据上、下量程各取10个点检查显示误差并分析。
⑶编制仪表的使用说明。
⑷将误差分析结果、使用说明及运行中的实验板经指导教师验收合格后，完成课程设计。
七、课程设计报告要求1.课程设计的题目、目的、内容与要求。
2.简单介绍使用的仪器设备与元器件的工作原理。
3.提交完整的硬件原理接线图，并介绍硬件设计的思路。
4.调试的步骤及调试过程中出现的问题和解决的方法。
5.软件设计流程图及带注释的全部程序的清单。
6.完成后的智能温度显示仪的功能操作说明。
7.测试仪表精度的原始数据及误差分析。
8.课程设计中的心得体会、收获。
八、思考题1.智能装置的实际测量精度受哪些因素影响？2.系统软件中中断的设计应该注意哪些方面？3.简要介绍智能装置硬件、软件设计的思路及要点。
附录一仿真模块的连接与仿真软件的使用1. 连接硬件（1）如图1所示，将扁平电缆连接到MPLAB-ICD模块和仿真头之间，在将仿真头插入到演示板的40芯IC插座里，将USB专用电缆连在PC机和模块之间。
图1 硬件连接图（2）将9V稳压电源一端插入DEMO板上的电源插口上，另一端插入电源插座。
2. 连接MPLAB-IDE和MPLAB-ICD模块（1）双击桌面上的MPLAB图标，进入MPLAB-IDE界面（2）选择Debugger>>Select Tool>>对话框中的MPLAB-ICD2确认后，输出界面显示Connecting to MPLAB ICD 2，MPLAB ICD 2 ready for next operation表示连接成功3. 建立新项目（1）选择Project>> Project Wizard，按照下面步骤完成项目的建立（2）器件选择PIC16F877（3）项目建立在D:\ ZN目录下，并命名，然后点击保存，项目自动以*.mcp保存注意：文件名不要包含中文（4）step4中Add existing files to your project不添加，直接点击下一步，完成项目建立，项目建立后出现*.mcw 窗口如图4. 编辑汇编文件、设置工作方式（1）File>>new建立一个Untitled文件,键入程序，然后选择File>>Save,在D:\ZN中保存成‘*.asm’文件,该文件与项目文件同名，并与项目文件保存在同一路径下。
注意：程序以大写字母输入（2）再次检查Debugger>>Select Tool>>对话框中的MPLAB-ICD2确认后，输出界面显示MPLAB ICD 2 ready for next operation表示连接成功5、给项目添加汇编文件并编译（！）在Windows选项找到建好的*.mcw窗口选中，在Source Files单击右键选择Add Files，出现如图对话框后，选中上面步骤编好的汇编文件*.asm后打开。
（2）编译汇编文件：选择Project>>Build All,,或直接点击图示图标直接编译。
编译出现Absolute or Relocatable选项栏，选择Relocatable（3）完成编译后。
如果程序没有语法错误，输出窗口中将出现BUILD SUCCEEDED字样，否则可根据提示修改程序中的错误，再重新编译，直到编译成功（4）设置工作方式：选择Configure>>Configuration Bits选项，去掉勾选，按照下图设置好工作方式后，点击勾选后关闭6. 仿真并运行程序（1）单击Debugger>>Program按钮或直接点击图示图标，将编译好的程序写入仿真头上的单片机PIC16F877中。
（3）在输出窗口出现MPLAB ICD 2 ready for next operation字样后，选择Debugger>> Run 即可运行程序，也可以直接点击如下图标.（4）调试过程中，也可以使用单步运行或通过断点设置来控制程序的进展。
附录二TMP36温度传感器TMP36温度传感器特性：1．2.7～5.5V低电压工作2．确保0.5℃的精度（25℃）3.高精度±0.2℃4.低功耗，小于0.5 µA5.工作温度范围为-40℃到+125℃在0℃时，传感器输出电压为0.5V；在25℃时输出电压为750mV。
温度每增加1℃输出电压增加10mV，即：温度的变化量与输出电压的增量成线性关系。
根据此线性关系，可以由电压计算得出温度值。
图10 TMP36结构图附录三MAX7219MAX7219为紧凑型、串行输入输出共阴极显示驱动器。
用来把微处理器接口到多达8位的7段数码管显示器、条形图显示或64个单个LED。
其片内包含有一个BCD码到B码译码器、存储每个数字的8*8固态RAM等。
方便的3线串行接口可连接到各种微处理器上，各个数字可被寻址和更新，而不用重写整个显示器。
1．管脚图、典型应用图与内部结构图2．功能表表1. 寄存器地址表表2. 功能描述功能D7 D6 D5 D4 D3 D2 D1 D0 HEX 译码方式(Decode Mode) 每1位均可选择译码方式00--FF为0位无译码,为1位B码译码亮度控制(Intensity) 分16级,1/32--31/32 X0--XF 扫描范围(Scan Limit) 数码管的点亮范围,从1个到8个X0—X7 关闭方式(Shutdown) 高7位任意,D0=0掉电,D0=1正常显示X0—X1X0—X1 显示测试(Display Test) 测试方式不改变其他寄存器状态,点亮所有数码管, D0=1测试方式,D0=0正常显示表3. 显示字型表(B码译码方式\无译码方式)表4 管脚说明管脚名称功能1 DIN 串行数据输入2, 3, 5–8, 10, 11, DIG 0–DIG78位数码管位驱动，关闭时，芯片内部将其输出拉至高电平V+4、9 GND 地（两个管脚必须相连）12 LOAD, 输入数据锁存，LOAD的上升沿，串行数据的最后16位被锁存。
13 CLK 串行时钟输入14–17, 20–23SEGA–SEG GDP七段码及小数点驱动，关闭时，芯片内部将段驱动输出拉至地GND18 ISET 与地之间用电阻Rset连接，设置段电流的强弱19 V+ 正电源，接5V24 DOUT 串行数据输出，用于芯片级连3．控制时序时钟输入（CLK）最高频率为10MHz，在CLK的上升沿，数据由引脚DIN 被移入到内部移位寄存器中，在CLK下降沿，数据从引脚DOUT输出。
在引脚LOAD的上升沿，串行输入数据被锁存。
4．数据格式(16位)5．MAX7219的控制流程图上电开始设置正常显示方式设置扫描范围设置各位译码方式设置数码管显示亮度串行输入显示数据显示结束MAX7219控制流程图七段数码管管脚图附录四七段数码管1.七段数码管管脚图(如右上图)2.段码格式D7 D6 D5 D4 D3 D1D2D0DP A B C D E F G附录五三色灯原理实验板设计了4个LED三色灯，每个三色灯的结构如图所示。
当V1in输入高电平，V2in输入低电平时，LED1被点亮，显示一种颜色。
当V2in输入高电平，V1in输入低电平时，LED2被点亮，先是另一种颜色。
当V1in和V2in同时输入高电平时，LED1与LED2同时被点亮，显示为两个灯的混合色。
LED三色灯结构图附录六智能装置实验系统原理图。
