高压交流输电电缆绝缘老化检测研究
怎样检测电线绝缘老化
怎样检测电线绝缘老化电气设备的安全运行离不开电线绝缘的保护。
但是绝缘老化是很普遍的现象，如果不及时发现和处理，就会产生损失，甚至危及生命。
那么，怎样检测电线的绝缘老化呢？本文将介绍常用的三种方法。
1. 器具检测法器具检测法是通过一些特殊的仪器，检查绝缘材料特性的改变，从而识别绝缘老化。
主要有以下两种方法：(1) 介质损耗检测法介质是绝缘材料的主要组成部分，其特性会随着老化而改变。
交流电场下，介质的能量损耗被称为介质损耗。
以绝缘材料的介电损耗角正切值作为判断老化的指标，当这个值增加时，说明绝缘材料老化。
介质损耗检测法的优点在于快速、准确，可以检测到绝大部分绝缘老化区域。
但它也有一些限制，比如只能对有涂层或包覆的绝缘进行测试，而对于未涂层或包覆的绝缘无法检测。
(2) 阻抗谱检测法阻抗谱检测法是基于绝缘材料的电流传输特性来识别老化。
绝缘材料会产生一些复杂的电荷移动和能量传输机制，可以通过在不同频率下测量电流、电压、位移等参数来确定它们的状态。
阻抗谱检测法可以快速、准确地检测绝缘老化，但需要高级仪器支持，操作比较复杂。
2. 可视化检测法可视化检测法是利用肉眼或显微镜等可视化检测设备，查看绝缘表面和内部，确定老化的程度和位置。
主要有以下两种方法：(1) 直观检查法直接观察绝缘的外观，看是否有明显的老化迹象，如龟裂、脆化、变形等。
这种方法简单易行，但只能检测到表面老化。
(2) 剖面检测法对绝缘材料进行剖面处理，观察其内部结构和特征。
这种方法可以检测到表面下的老化，但需要特殊加工，有一定难度。
3. 实验检测法实验检测法是将绝缘材料放在受控环境下，加速老化并进行测试。
主要有以下两种方法：(1) 热老化试验法将绝缘材料暴露在高温环境下，以模拟长期使用过程中的老化。
测试时间可以较短，通常几天到一周左右就能得到结果。
但这种方法只能检测到热老化，不能检测到化学老化和机械老化。
(2) 化学试验法利用化学试验来识别绝缘材料的硬度、韧性和化学稳定性的变化。
电力电缆检测项目研究及检测方法
电力电缆检测项目研究及检测方法电力电缆是输送电能的重要设备，其安全可靠性直接关系到电力系统的稳定运行。
由于其长期在地下敷设、暴露在恶劣环境中，电力电缆容易受到损坏和老化，给电力系统带来安全隐患。
对电力电缆的检测和评估显得尤为重要。
本文将对电力电缆检测项目的研究和检测方法进行探讨，以期为电力系统的安全稳定运行提供有益的参考。
1. 电力电缆局部放电检测电力电缆在运行过程中会受到局部放电的影响，当局部放电损伤达到一定程度时，会引起电力电缆的故障。
对电力电缆的局部放电进行检测显得尤为重要。
目前，常用的局部放电检测方法主要分为电波法、超声波法和红外热像法。
电波法主要是利用高频振荡电压或电流作用于被测材料，通过测量介质中传播的电磁波来检测局部放电信号；超声波法则是利用超声波的传播特性来检测局部放电信号；而红外热像法则是通过测量被测电缆表面的热像来检测局部放电信号。
以上方法各有优劣，可以根据实际情况采取综合应用。
绝缘电阻的大小直接影响着电力电缆的性能，因此对绝缘电阻进行检测也是必不可少的。
目前，常用的绝缘电阻检测方法主要有直流电阻法、交流电阻法和介质损耗检测法。
直流电阻法是利用直流电压和电流进行测量，通过测量电缆两端的电阻值来判断绝缘电阻的大小；交流电阻法是通过交流电压和电流进行测量，并通过传感器测得的电流信号与电压信号的相位差来判断绝缘电阻的大小；介质损耗检测法则是通过测量介质内部的能量损耗来判断绝缘电阻的大小。
以上方法各有其适用范围，可以根据实际情况进行选择。
3. 电力电缆接头和终端检测电力电缆在运行过程中，接头和终端是容易产生故障的关键部位，因此对其进行定期的检测也是必不可少的。
目前，常用的接头和终端检测方法主要有超声波法、X射线检测法和电磁波法。
超声波法是通过超声波在材料内的传播特性来检测接头和终端的质量；X 射线检测法是通过X射线的透射特性来检测接头和终端的内部结构；电磁波法则是通过测量被测材料对电磁波的吸收和反射来检测接头和终端的质量。
高压电力电缆外护套电气绝缘特性检验的研究与分析
高压电力电缆外护套电气绝缘特性检验的研究与分析摘要：高压电缆外护套位于电缆的最外层，具有机械保护和电气绝缘功能。
为防火安全起见，电力公司变电站高压输入电缆(通常位于变电站第一竖井段)采用 b 型束阻燃电缆。
在电缆系统的正常运行过程中，由于地下水位高等原因，阻燃电缆不可避免地要长时间浸泡在水中。
在此基础上，本文对高压电力电缆护套电气绝缘特性的试验研究，以供参考。
关键词：高压；电力电缆外护套；电气绝缘特性检验；研究与分析引言当电缆金属护套上感应电压过大时，电缆护层保护器应在超过电缆外护套的绝缘水平之前进行可靠动作。
基于电缆外护套的绝缘水平随着时间推移会逐渐下降，电力电缆外护层选择时，其动电压应该尽量低于运行中的电缆外护套的工频耐受电压。
1高压电力电缆外护套的简述与重要性描述高压电缆外护套是电缆的最外层，对保证电缆的正常运行至关重要。
一旦外护套损坏，一方面会损坏金属护套和电缆的接地系统，导致金属护套的多点接地产生循环，降低电缆线路的传输容量，同时导致电缆发热，另一方面，损坏部分的水分和湿气侵入受腐蚀的金属，威胁电缆护套的长期运行安全，严重影响电缆寿命。
外护套是电缆的最外层，由聚氯乙烯和聚乙烯制成。
高压电缆结构中外护套的主要作用是: 1机械保护作用。
电缆敷设环境，常伴有潮湿、腐蚀性物质和白蚁侵蚀。
对于带有金属护套的电缆，如波纹铝护套，最外层护套的设计是为了保护金属护套不受周围材料的腐蚀。
2绝缘。
大部分110kv 以上的高压电缆都是单芯电缆。
由于电缆运行时导体电流的电磁感应，在金属护套(护套和屏蔽层，下同)上产生感应电压。
为了避免金属护套感应电压的循环，降低电缆的载流能力，除了金属护套的连接外，电缆外护套必须具有良好的绝缘性能，使金属护套与地绝缘。
如果电缆外护套损坏，电缆金属护套的环流将增大，电缆的传输容量将减小。
2高压电力电缆外护套电气绝缘特性的分类和指标2.1分类（1）交联聚乙烯性能。
XLPE电绝缘性能参数优越,经过高分子交联后成为热固性材料,机械性能和耐热性好。

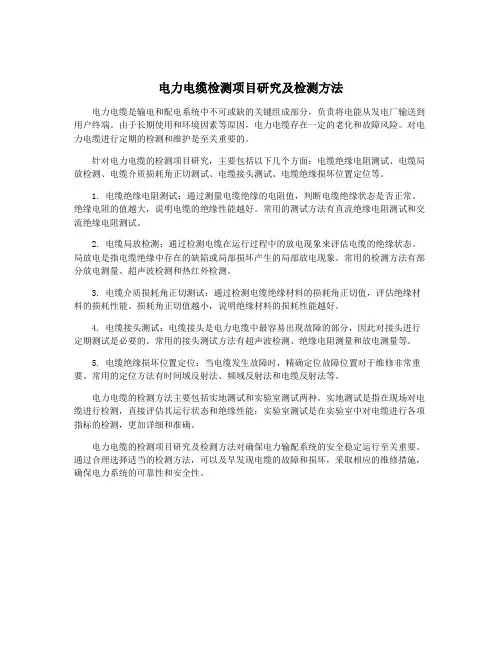

电力电缆检测项目研究及检测方法
电力电缆检测项目研究及检测方法电力电缆是输电和配电系统中不可或缺的关键组成部分，负责将电能从发电厂输送到用户终端。
由于长期使用和环境因素等原因，电力电缆存在一定的老化和故障风险。
对电力电缆进行定期的检测和维护是至关重要的。
针对电力电缆的检测项目研究，主要包括以下几个方面：电缆绝缘电阻测试、电缆局放检测、电缆介质损耗角正切测试、电缆接头测试、电缆绝缘损坏位置定位等。
1. 电缆绝缘电阻测试：通过测量电缆绝缘的电阻值，判断电缆绝缘状态是否正常。
绝缘电阻的值越大，说明电缆的绝缘性能越好。
常用的测试方法有直流绝缘电阻测试和交流绝缘电阻测试。
2. 电缆局放检测：通过检测电缆在运行过程中的放电现象来评估电缆的绝缘状态。
局放电是指电缆绝缘中存在的缺陷或局部损坏产生的局部放电现象。
常用的检测方法有部分放电测量、超声波检测和热红外检测。
3. 电缆介质损耗角正切测试：通过检测电缆绝缘材料的损耗角正切值，评估绝缘材料的损耗性能。
损耗角正切值越小，说明绝缘材料的损耗性能越好。
4. 电缆接头测试：电缆接头是电力电缆中最容易出现故障的部分，因此对接头进行定期测试是必要的。
常用的接头测试方法有超声波检测、绝缘电阻测量和放电测量等。
5. 电缆绝缘损坏位置定位：当电缆发生故障时，精确定位故障位置对于维修非常重要。
常用的定位方法有时间域反射法、频域反射法和电缆反射法等。
电力电缆的检测方法主要包括实地测试和实验室测试两种。
实地测试是指在现场对电缆进行检测，直接评估其运行状态和绝缘性能；实验室测试是在实验室中对电缆进行各项指标的检测，更加详细和准确。
电力电缆的检测项目研究及检测方法对确保电力输配系统的安全稳定运行至关重要。
通过合理选择适当的检测方法，可以及早发现电缆的故障和损坏，采取相应的维修措施，确保电力系统的可靠性和安全性。
高压电力设备绝缘材料老化机理研究
高压电力设备绝缘材料老化机理研究随着现代电气设备的发展，高压电力设备在电力输送和分配中起着重要的作用。
然而，在长期运行过程中，高压电力设备存在着绝缘材料老化的问题。
绝缘材料的老化可能导致设备的故障和事故，给电网的可靠性和稳定性带来风险。
因此，研究绝缘材料老化机理对于提高电网的安全和可靠性具有重要意义。
1. 背景介绍高压电力设备绝缘材料的老化是指在长期使用过程中，绝缘材料受到温度、湿度、电场、机械应力等外界环境因素的影响，出现性能退化和物理结构的变化。
这一过程可能导致绝缘材料的击穿、漏电、介电损耗增大等问题。
对绝缘材料的老化机理进行深入研究，可以帮助我们了解绝缘材料老化的规律，从而采取相应的措施延缓绝缘材料的老化过程。
2. 绝缘材料老化的影响因素绝缘材料老化受多种因素的影响，主要包括温度、湿度、电场强度、电压频率等。
高温环境会加速绝缘材料的老化，使其机械性能下降。
湿度会导致绝缘材料的介电强度下降和介电损耗增加。
电场强度过大会引起电晕放电，进一步加速绝缘材料的老化。
电压频率也是绝缘材料老化的重要因素，高频电压对部分材料具有较强的穿透能力，导致绝缘材料老化。
3. 绝缘材料老化机理绝缘材料老化可以分为热老化、湿老化和电老化等不同类型，不同类型的老化机理也不同。
热老化是指绝缘材料在高温条件下长期使用所导致的老化现象。
高温会使绝缘材料的聚合物链断裂，导致机械性能下降和化学物质的释放，降低绝缘材料的耐电压能力。
湿老化是指绝缘材料在湿度环境下受潮而导致的老化现象。
湿度增加会使绝缘材料表面形成水膜，同时水分会与材料内部相互作用，破坏材料的结构稳定性。
电老化是指绝缘材料在电场作用下产生的老化现象。
高电压下，电子与绝缘材料之间的相互作用会导致能量转化和电子的碰撞，加速绝缘材料的老化。
4. 绝缘材料老化评估方法为了研究和评估绝缘材料的老化程度，需要采用相应的测试和评估方法。
其中，电击穿强度测试可以评估绝缘材料在高电压下的耐压能力，介电损耗测试可以评估绝缘材料的电学性能，热老化实验可以模拟绝缘材料在高温环境下的老化过程。

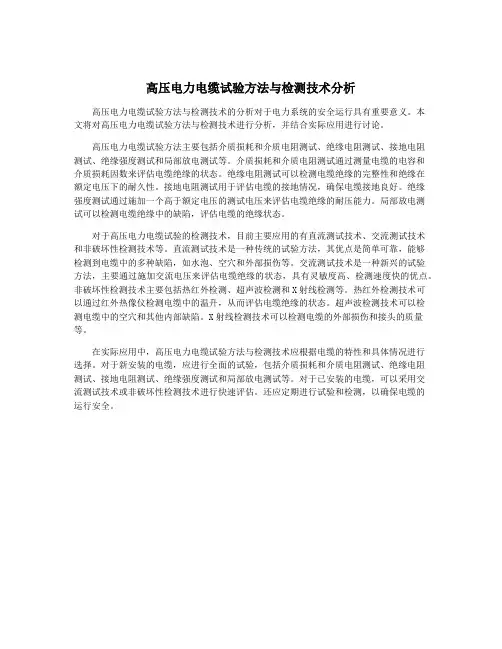

高压电力电缆试验方法与检测技术分析
高压电力电缆试验方法与检测技术分析高压电力电缆试验方法与检测技术的分析对于电力系统的安全运行具有重要意义。
本文将对高压电力电缆试验方法与检测技术进行分析，并结合实际应用进行讨论。
高压电力电缆试验方法主要包括介质损耗和介质电阻测试、绝缘电阻测试、接地电阻测试、绝缘强度测试和局部放电测试等。
介质损耗和介质电阻测试通过测量电缆的电容和介质损耗因数来评估电缆绝缘的状态。
绝缘电阻测试可以检测电缆绝缘的完整性和绝缘在额定电压下的耐久性。
接地电阻测试用于评估电缆的接地情况，确保电缆接地良好。
绝缘强度测试通过施加一个高于额定电压的测试电压来评估电缆绝缘的耐压能力。
局部放电测试可以检测电缆绝缘中的缺陷，评估电缆的绝缘状态。
对于高压电力电缆试验的检测技术，目前主要应用的有直流测试技术、交流测试技术和非破坏性检测技术等。
直流测试技术是一种传统的试验方法，其优点是简单可靠，能够检测到电缆中的多种缺陷，如水泡、空穴和外部损伤等。
交流测试技术是一种新兴的试验方法，主要通过施加交流电压来评估电缆绝缘的状态，具有灵敏度高、检测速度快的优点。
非破坏性检测技术主要包括热红外检测、超声波检测和X射线检测等。
热红外检测技术可以通过红外热像仪检测电缆中的温升，从而评估电缆绝缘的状态。
超声波检测技术可以检测电缆中的空穴和其他内部缺陷。
X射线检测技术可以检测电缆的外部损伤和接头的质量等。
在实际应用中，高压电力电缆试验方法与检测技术应根据电缆的特性和具体情况进行选择。
对于新安装的电缆，应进行全面的试验，包括介质损耗和介质电阻测试、绝缘电阻测试、接地电阻测试、绝缘强度测试和局部放电测试等。
对于已安装的电缆，可以采用交流测试技术或非破坏性检测技术进行快速评估。
还应定期进行试验和检测，以确保电缆的运行安全。
电力电缆检测项目研究及检测方法
电力电缆检测项目研究及检测方法随着电力系统越来越重要，在电力系统中的电缆也变得越来越重要。
电力电缆的质量与运行成本直接影响到电力系统的正常运行、安全稳定和经济效益。
为了确保电力系统高效运行和电力电缆的可靠性，电力电缆检测项目的研究与检测方法也日益成为了热门话题。
本文将介绍电力电缆检测项目的研究进展及其检测方法。
1. 电力电缆老化状态评估电力电缆的老化状态是影响电缆可靠性的重要因素，其老化程度及机理研究也是近年来研究热点之一。
目前，电力电缆的老化状态评估主要通过下列几种途径进行：（1）电缆绝缘材料的老化状态评估；（2）电缆介质的老化状态评估；（3）电缆外皮的老化状态评估；2. 电力电缆局部放电检测局部放电是电缆老化和损坏的主要原因之一。
通过对电力电缆的局部放电检测可以评估电缆的健康状况，提前预警电力电缆的故障情况。
目前，局部放电的检测方法有：（1）模拟检测法模拟检测法是将高电压信号通过外加电容载入电缆中，利用电流和电压网络等特征来检测局部放电信号。
该方法优点是速度快、采样精度高，但适用于全新电缆，不能应用于老化电缆的检测。
数字检测法是利用数字信号处理技术将模拟信号转化成数字信号再进行检测、分析和诊断局部放电。
该方法可以检测新旧电缆的局部放电，且精度较高、适用范围广。
但该方法需要较高的计算机容量和较高的算法复杂度。
光电检测法是利用光学原理探测局部放电发生时所产生的光信号，并对其进行检测和分析。
该方法具有反应速度快、精度高、抗干扰性好等优点。
该方法还可以利用传输光纤技术实现实时监测，适用于高压电缆等场合的局部放电在线检测。
在电力电缆的使用过程中，随着时间的推移，电力电缆的损害和老化情况越来越明显。
检测电力电缆的损害和老化情况，对电力系统的安全和稳定运行、经济和实用性都具有非常重要的意义。
目前，电力电缆的检测方法主要有以下几种：1.电缆绝缘电阻率的检测绝缘电阻率是衡量电缆绝缘材料老化程度的指标。
通过直接测量电缆绝缘电阻率的方法，可以研究电缆老化的程度和种类。
高压电缆绝缘检测方法课程
一般认为进行直流耐压试验时，采用任何极性都无关系，只要接线正确就行了，然而对电力电缆，连接极性不同，效果不一样。
▲ 电缆护套发生多点接地 环流增大 发热 金属
高压电缆分类及特点
1、按结构特征 （1） 统包型（10kV及以下）。 （2） 分相型：分相屏蔽（10～35kV）。 （3） 扁平型：一般用于较长的水下和海底电缆。 （4） 自容型：护套内部有压力的电缆。 2、按敷设环境 （1）直埋式 （2）构架式 （3）水下敷设
原因分析：
▲ 电缆护套发生多点接地 环流增大 发热 铠装热胀冷缩变形 产生空隙 局部放电 主绝缘
金属 影响
▲ 电缆护套发生多点接地（鼠害等） 引起铠装损坏 引起充油电缆主绝缘损坏
水分侵入 在XLPE电缆主绝缘中形成水树枝
