排渗管设计
渗排水 盲沟排水
渗排水、盲沟排水1.1 一般规定1 渗排水、盲沟排水适用于无自流排水条件、防水要求较高且有抗浮要求的地下工程。
2 采用渗排水、盲沟排水的，应防止由于排水危及地面建筑物及农田水利设施。
通向江、河、湖、海的排水口高程，低于洪（潮）水位时，应采取防倒灌措施。
3 遂道、坑道宜采用贴壁式衬砌，对防水防潮要求较高的应优先采用复合式衬砌，也可采用离壁式衬砌或衬套。
1.2 施工准备1.2.1 技术准备1 图纸会审。
2 编制施工方案。
3 技术交底。
1.2.2 材料准备1 砂、石子砂、石品种、粒径选用应符合设计要求，备用数量应满足工程需要。
2 无砂混凝土管、普通塑料管、加筋软管的选用应符合设计要求，备用数量应满足工程需要。
1.2.3 主要机具主要有木夯、蛙式或柴油打夯机、手推车、平头铁锹、2m靠尺、钢尺或木折尺等。
1.2.4 作业条件1 地基工程已经验收合格，并办理好隐蔽手续；2 设置各层铺筑的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木撅；3 当施工面有水时，应采取排水或降低地下水的措施，使基坑保持无水状态；检查施工面轴线、标高，并清理干净基底。
1.3 材料质量控制1.3.1 埋管盲沟所用材料要求1 滤水层选用10～30mm的洗净碎石或卵石，含泥量不应大于2％。
2 分隔层选用玻璃丝布，规格12～14目，幅宽980mm。
3 盲沟管选用内径为l00mm的硬质PVC管，壁厚6mm,沿管周六等分，间隔150mm,钻φ12孔眼，隔行交错制成透水管，但要控制无砂混凝土的配合比和构造尺寸；排水管选用内径l00mm的硬质PVC管，壁厚6mm；跌落井用无孔管，内径为声φ100×6mm 硬质PVC管。
4 管材零件有弯头、三通、四通等。
1.3.2 无管盲沟所用材料要求1 石子渗水层选用60～100mm洁净的砾石或碎石。
2 小石子滤水层：当天然土塑性指数I P≤3（砂性土）时，采用1～7mm粒径卵石；I P ＞3（黏性土）时，采用5～10mm粒径卵石。
混凝土压力管道设计规范
混凝土压力管道设计规范一、前言混凝土压力管道是输送压力流体的重要设施，其设计应遵循一定的规范和标准，以保证其安全可靠运行。
本文将介绍混凝土压力管道设计的规范及标准。
二、设计依据1.国家标准：GB 50367-2019《混凝土压力管道设计规范》；2.《水利水电工程混凝土结构设计规范》（SL 352-2015）；3.《水利水电工程施工及验收规范》（SL 352-2018）；4.《输水隧洞设计规范》（SL 302-2013）；5.《水利水电工程防渗排渗设计规范》（SL 253-2012）。
三、设计要求1.设计原则：安全、经济、可靠、实用；2.设计要求：（1）管道应能承受内压、外压、温度和地震荷载等作用下的力学效应，不应出现破坏、渗漏等现象；（2）管道应满足使用要求，包括流量、压力、温度、防腐等；（3）管道应设计合理，施工方便，维护方便；（4）管道应符合环保要求，不污染环境。
四、设计流程1.确定设计参数，包括设计流量、设计压力、输送介质、设计温度、管道长度、管径、壁厚等；2.制定设计方案，包括管道布置、管道支吊架设计、管道连接方式等；3.进行受力分析，包括内压力、外压力、温度应力、地震荷载等；4.进行管道材料的选择和计算，包括混凝土强度等级、配筋、预应力等；5.制定施工方案，包括施工工艺、施工组织、安全措施等；6.进行管道施工图设计，包括详细的管道布局、结构图、构造图、连接图等；7.进行管道的验收和监测，包括管道的静力分析、动力分析、渗漏监测等。
五、设计要点1.管道的布置应合理，管道的转弯半径应符合规范要求；2.管道支吊架的设计应满足管道的受力要求；3.管道的连接应采用合适的连接方式，并符合规范要求；4.混凝土的强度等级应满足规范要求，并应进行合理的配筋和预应力设计；5.管道的防腐应符合规范要求，并应采取合适的防腐措施；6.管道的施工应符合规范要求，并应进行质量监督和验收。
六、管道的检测和维护1.管道的验收应符合规范要求，并应进行静力分析、动力分析和渗漏监测；2.管道的维护应按照规范要求进行，并应进行定期检测和维修；3.管道的损坏应及时修复，不得影响管道的安全运行。
惠州抽水蓄能电站高压岔支管防渗及排水系统设计
高压 钢 支管 中心线 高程 ：３． １ １５７ ｍ；
高压 岔管 处最 大静 水压 力 ：２ ． ９ ６ ６ ２ ｍ。
１２ 工程 地质 及水 文地 质 资料 ．
厂房 区地 下水 主要 为基 岩裂 隙水 ， 储存 于微 张 一张 性裂 隙 、 断层 带裂 隙及 空 洞 中 ， 主要 受 大气 降水 及 冲沟
间 的裂 隙带 组成 ， 下两 主裂 面 胶 结 差 ， 上 断层 面波 状 延 伸 ， 有近水 平擦 痕 ， 层 带 透 水性 较 好 ， 并 断 大部 分 潮 湿 、
滴水 ， 局部呈 线 流状 出露 ， 中间裂 隙带为微 风化 花 岗岩 。
２ 防渗 、 水 系统设 计 排
地 表水下 渗 的补 给 。厂房 区地下 水活 动强 烈 ， 岩体节 理
收 稿 日期 ：０ ８—０ 叭 ２０ ９一
层 与 １０ ３ ４ቤተ መጻሕፍቲ ባይዱ通 ， 电站 运 行 后 ， 压 隧 洞 内水 外 渗 ， 在 高 地
作者简介 ： 春华 （ ９９一） 男 ， 宋 １７ ， 大学本科 ， 工程师 ， 从事水工建筑结构设计工作 。
２ ・ ４
摘 要： 惠州抽 水蓄能 电站 高压岔 支管区域具有 断层 裂隙较发 育、 地下水很丰 富的特 点。如何 有效 降低 岔支 管区域 的外水
压 力， 对防止压力钢管外压失稳 ， 确保 水道 系统安全稳定运行 十分 关键 ； 同时 ， 最大 限度 减轻地 下厂 房排水压 力 ， 而保 对 从 证地 下厂房安全运行 尤为重要 。该文通过介绍 高压岔支管 区域防渗 、 水 系统设计方案 ， 排 为同类工程设 计提供借鉴 。 关键词 ： 外水压力 ； 防渗 ； 排水 系统 ； 高压岔支管
管 区地 下水 活动 较强 ， 断层 透水 性很好 。由于有 很 多断

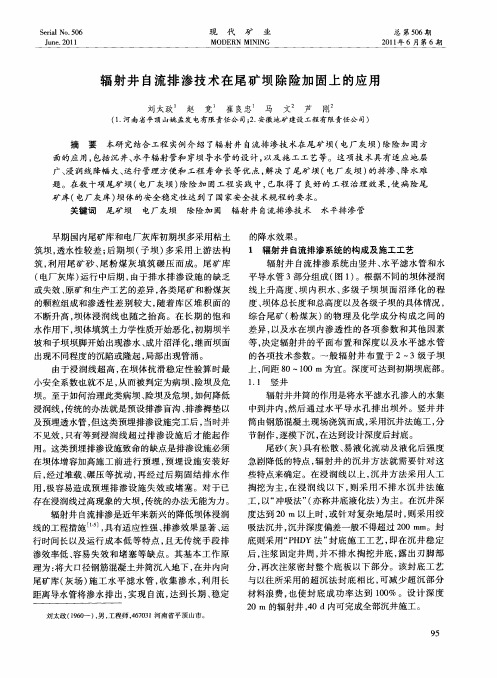

辐射井自流排渗技术在尾矿坝除险加固上的应用
渗效率低 、 容易失效和堵塞等缺点 。其基本工作原
理 为 ： 大 口径 钢筋混 凝土井 筒沉 入地 下 ， 将 在井 内向 尾 矿库 （ 场 ） 工 水 平 滤 水 管 ， 灰 施 收集 渗 水 ， 用 长 利 距离 导水 管将渗 水 排 出 ， 现 自流 ， 到 长期 、 实 达 稳定
刘太政（９ Ｏ ） 男 ， １６ 一 ， 工程师，６０ １河南省平顶山市。 ４ ７３
后， 经过 堆载 、 碾压 等 扰 动 ， 经 过 后 期 固结 排 水 作 再
用， 极容 易造成 预 埋 排渗 设 施 失效 或 堵 塞 。对 于 已
存在浸润线过高现象的大坝， 传统的办法无能为力 。 辐射 井 自流排渗 是近年 来新 兴 的降低坝体 浸 润 线 的工程 措施 ¨ ， 有适 应性 强 、 渗效果 显著 、 具 排 运
（． １ 河南省平顶 山姚孟发 电有限责任 公司；。 ２ 安徽地矿 建设 工程有 限责任公 司）
摘
要
本研 究结合 工程 实例介 绍 了辐射 井 自流排 渗技 术在尾 矿 坝 （ 电厂灰 坝 ） 除险 加 固方
面的应 用 ， 包括 沉 井、 水平 辐射 管和 穿坝导水 管 的设计 ， 以及施 工工 艺等 。这 项技 术具 有适 应地 层 广、 浸润 线降 幅大、 运行 管理 方便 和 工程 寿命 长 等优 点 ， 决 了尾 矿 坝 （ 厂灰 坝 ） 解 电 的排 渗 、 水难 降
Ｓｅｉ ｌＮｏ ５ ６ ｒａ ． ０
现
代
矿
业
Ｊｎ ．０ １ ｕ ｅ ２ １
Ｍ ＯＤＥＲＮ Ｉ ＮＧ Ｍ ＮＩ
总 第 ５６期 ０ ２ １ 年 ６月 第 ６期 ０１
辐 射 井 自流排 渗 技术 在尾 矿 坝 除 险加 固上 的应 用
排水法施工要求及方法
排水法施工要求及方法排水法是用疏导的方法将地下水有组织地经过排水系统排走，以削弱水对地下结构的压力，减小水对结构的渗透作用，从而辅助地下工程达到防水目的。
对于重要的、防水要求较高且有抗浮要求的地下工程，在制定防水方案时，可结合排水法一并考虑。
有自流排水条件的地下工程，应采用自流排水法。
无自流排水条件且需考虑排水的地下工程，可采用渗排水、盲沟排水，或机械排水。
但应注意，勿因排水而危及地面建筑物。
1渗排水渗排水层设置在工程结构底板下面，由粗砂过滤层与集水管组成，见图17-76。
图17-76渗排水层构造1-结构底板；2-细石混凝土；3-底板防水层；4-混凝土垫层；5-隔浆层；6-粗砂过滤层；7-集水管；8-集水管座渗排水层总厚度一般不应小于300mm。
如较厚时，应分层铺填，每层厚度不得超过300mm，并拍实和铺平。
1．材料要求（1）砂、石必须洁净，含泥量不应大于2%；（2）地下水中游离碳酸含量过大时，不得采用碳酸钙石料；（3）石料粒径为5~10mm；（4）砂宜选用粗砂。
2．构造与排水系统（1）构造（图17-76）1）结构底板；2）细石混凝土保护层；3）底板防水层；4）混凝土垫层；5）隔浆层：30~50mm厚1：3水泥砂浆，或干铺一层卷材；6）粗砂过滤层，总厚度宜为300mm；过滤层与基坑土层接触处应用厚度为100~150mm、粒径为5~10mm的石子铺填；7）集水管：可在现场制作无砂混凝土管；普通硬塑料管常选用壁厚为6mm，内径为100mm的硬质PVC管，沿管周六等分、间隔150mm钻12mm直径的孔眼，隔行交错制成的透水管；8）集水管座：集水管应设置在粗砂过滤层下部，坡度不宜小于1%，不得有倒坡现象。
集水管之间的距离宜为5~10m。
渗入集水管的地下水导入集水井后用泵排走。
（2）排水系统（图17-77）图17-77渗排水层示意1-混凝土保护层；2-300厚细砂层；3-300厚粗砂层；4-300厚小砾石或碎石；5-渗排水墙石子滤水层；6-保护墙；7-隔浆层；8-砂滤水层；9-集水管；10-渗排水层石子滤水层；11-防水结构底板；12-防水结构顶板；13-防水结构侧壁1）渗排水层系统即基底下满铺砾石渗水层，渗水层下按一定间距设置渗水沟，沟内安设集水管，沿基底外围有渗水墙，地下水经过渗水墙、渗排水层流入渗水沟，进入集水管，沿管流入集水井，而后汇集于吸水泵房排出。
PVC软式透水管的技术指标和参数
软式透水管是一种具有倒滤透（排）水作用的新型管材，它克服了其他排水管材的诸多弊病，因其产品独特的设计原理和构成材料的优良性能，它排、渗水效果强，利用“毛细”现象和“虹吸”原理、集吸水、透水、排水为一气呵成，具有满足工程设计要求的耐压能力及透水性和反滤作用。
不因地质、地理温度变化而发生断裂，并可达到排放洁净水的效果，不会对环境造成二次污染，属于新型环保产品。
因其施工简便，无接头，对地质、地形无特殊要求，任何需要用暗排水的地方都可以随心所欲地使用。
软式透水管具有：1）孔隙直径小，全方位透水，渗透性好；2）抗压耐拉强度高，使用寿命长；3）耐腐蚀和抗微生物侵蚀性好；4）整体连续性好，接头少，衔接方便；5）重量轻，施工方便；6）质地柔软，与土结合性好等优点。
主要适用于：1）各类挡土墙北面垂直及水平排水；2）公路、铁路路基、路肩，软土地基排水；3）隧道、地下道的排水；4）电力灰坝及水利坝体的排水；5）高速公路中央隔离带排水及保护植被；6）室外运动场地的排水；7）横向水平钻空排水；8）易崩滑地排水护坡；9）屋顶花园及花台排水；10）山坡地水上保持；11）整地工程的地下排水；12）低洼地排水及盐碱地改造系统。
软式透水管（直径50、80、100、150）是利用压力原理将土壤中的水份透入管体内，透水管内衬高强度弹簧线经磷酸防锈处理外覆PVC，外面包裹滤布。
可承受高强度压力，并能任意弯曲。
施工简易便捷。
钢塑软式透水管是以防锈弹簧圈支撑管体，形成高抗压软式结构，无纺布内衬过滤，使泥砂杂质不能进入管内，从而达到净渗水的功能。
涤纶丝外绕祉覆层具有优良吸水性，能迅速收集土体中多余水份。
橡胶筋使管壁被覆层与弹簧钢圈管体成为有机一体，具有很好的全方位透水功能，渗透水顺利渗入管内，而泥砂杂质被阻挡在管外，从而达到透水、过滤、排水一气呵成之目的。
连接方式:施工以可靠便利为原则， 50mm透水管可根据隧道环向长度生产与纵向100mm透水管长度6-30m连接设有配套的直通、三通接头，可以方便地进行连接。
室外排水设计规范gb50014-2006
室外排水设计规范gb50014-2006GB50014-2006 房屋建筑室外排水设计规范一、总则1、本规范适用于新建、改建建筑室外排水设计以及排水管网预留。
2、本规范规定了室外排水安装与设置要求，排水管道布置、连接方式、净水、疏水结构尺寸以及排水系统监测、保养与管理等。
二、排水管道布置1、室外排水管道应布置在地面以下，其高度应按设计要求确定。
2、施工现场应对地埋设的管道铺设进行定期巡检，以确保其位置的准确性和可靠性，防止事故发生。
3、室外排水管道布置应符合走向规律，尽量采用一直角管段，合理布置管道的连接段。
三、连接方法1、室外排水管道连接应采用封闭卡箍、压紧结合方法，尽量采用法兰接头。
2、排水管件及附件应与排水管道相匹配，安装和固定牢固，经接管端面处理清洁，接管埋灌灰浆应稠密、均匀，接管竿当满足使用要求。
3、室外排水管网与回路系统应以螺纹连接或焊接连接，非焊接连接部位应进行负压密封。
四、净水、疏水结构尺寸（1）配水管道的规格，应准确符合设计要求，一般支撑方式下，洗衣区、重装区和重装拐点起始，排水钢管不得or小于DN150，玻璃钢管不得or小于DN125。
（2）排水接头应采用封闭螺纹卡箍接口，有无拉胀装置可根据需要考虑采用，其规格应大于及等于排水管的外径。
（3）净水管应考虑来水口、下水口、厕洞、洗衣区结构尺寸及护坡要求，注意吊管的材料、规格设计。
（1）排水管的供水口，一般选用DN300以上的橡胶复合管。
（2）排水管的底部应考虑空行要求，通风孔，备用管检查、清洗及疏水结构尺寸要求。
由于排水管网连接要按照垂直或水平布置，不得有竖立曲管或竖立管路改变形式的设置，以免膨胀后出现破裂和渗漏。
五、排水系统监测、保养与管理1、室外排水系统监测应通过定期巡检及管道压力监测两部份组成，定期巡检应根据设计文件设计要求进行，压力监测应选取3处左右进行24小时不间断监测，并及时维护、更换传感器和监测仪表等，以确保其准确性和可靠性。
排水工程防水施工工艺标准(第3章
3 排水工程防水施工工艺标准3.1渗排水、盲沟施工工艺标准3.1.1 总则3.1.1.1 适用范围渗排水、盲沟排水适用于无自流排水条件、防水要求较高且有抗浮要求的地下工程；盲沟排水适用于地基为弱透水性土层，地下水量不大，排水面积较小，常年地下水位在地下建筑底板以下或在丰水期地下水位高于地下建筑底板的地下防水工程。
3.1.1.2 编制参考标准及规范(1)《建筑工程施工质量验收统一标准》GB50300—2001(2)《地下防水工程质量验收规范》GB50208—2002(3)《地下工程防水技术规范》GB50108—20013.1.2 术语、符号3.1.2.1 术语(1)渗排水、盲沟排水: 采用疏导的方法，将地下水有组织地经过排水系统排走，以削弱水对地下结构的压力，减小对结构的渗透作用，从而辅助地下工程达到防水目的。
3.1.3 基本规定3.1.3.1渗排水层用砂、石应洁净，不得有杂质。
3.1.3.2 有自流排水条件的地下工程，应采用自流排水法。
无自流排水条件且防水要求较高的地下工程，可采用渗排水、盲沟排水或机械排水。
但应防止由于排水危及地面建筑物和农田水利设施。
3.1.4 施工准备3.1.4.1 技术准备(1) 熟悉、审查施工图纸及有关设计文件。
(2) 掌握地形、地质、水文等勘察资料和技术经济资料。
(3) 根据设计要求编写施工方案，制定施工排水措施。
3.1.4.2 材料要求(1)品种规格1）滤(渗)水层的石子宜用粒径分别为5~15mm及20~40mm和60~100mm，要求洁净、坚硬、无泥砂、不易风化；砂子宜采用中粗砂，要求干净、无杂质、含泥量不大于2%。
2）渗排水做滤水层的材料宜用粒径5~15mm的石子或粗砂。
3）集水管应采用无砂混凝土管、有孔(Ф12 mm)普通硬塑料管和加筋软管式透水盲管。
4）盲沟做渗水层的颗粒粒径：当塑性指数I P≤3（砂性土）时，采用粒径为0.1~2mm和1~7mm 砂子；当I P>3(粘性土)时,采用粒径为2~5 mm砂子和5~10mm小卵石。
渗排水、盲沟排水质量标准及检验方法
1
适用于无自流排水条件、防水要求较高且有抗浮要求的地下工程。
2
1）砂、石：应按现行有关标准的规定抽检。
2）集水管埋设：应按10%抽查，其中按两轴线间或每10延米为1处，且不得少于3处。
一般项目
3）按10%抽查，其中按两轴线间或每10延米为1处，且不得少于3处。
3
渗排水、盲沟排水质量标准和检验方法
类别
序号
检查项目
质量标准
单位
检验方法及器具
主控 项目符合设计要求和现行有关标准的规定
检查砂、石试验报告
2
集水管埋设深度 及坡度
必须符合设计要求
观察和钢尺检查
一般项目
1
渗排水层构造
应符合设计要求和现行有关标准的规定
检查隐蔽工程验收记录
2
渗排水层铺设
应分层、铺平、拍实
检查隐蔽工程验收记录
3
盲沟构造
应符合设计要求和现行有关标准的规定
检查隐蔽工程验收记录
农田排水工程技术规范
目次1总则2规划3设计4施工5管理附录A渗透系数的野外测定方法附录B给水度的野外测定方法附录C稻田渗漏率的野外测定方法附录D农作物耐淹水深和耐淹历时附录E排涝模数计算公式附录F地下水临界深度附录G调控地下水位的末级固定沟和吸水管间距计算公式附录H排水沟道平均流速的计算和断面设计参数的选用附录J管理设计中与充盈度有关的系数确定方法本规范用词和用语说明条文说明《农田排水工程技术规范》1 总则1。
0.1为正确应用农田排水技术，防治涝、渍和土壤盐碱化，保证工程质量,节省工程费用,提高工程效益，改善生态环境，促进农业持续发展，制定本规范。
1.0。
2本规范适用于新建、扩建和改建的农田排水工程的规划、设计、施工和管理。
1。
0.3农田排水工程，应根据工程建设要求，全面搜集分析所需资料，进行必要的勘测、试验，积极采用新技术、新工艺和新材料,做到与当地农业、水利区划相一致，全面安排,综合治理,并结合先进的灌溉和农业技术措施进行工程的管理运用,获取减灾增产的持久效果.1.0。
4农田排水工程的建设和管理，必须遵守国家有关法规和技术政策，工程建设单位应持有符合规定的设计资质证书和施工许可证；工程管理单位应严格执行各项管理规章和工程维修养护制度。
1.0.5农田排水工程的建设和管理,除应遵守本规范外，尚应符合国家现行有关标准的规定。
2 规划2.1 一般规定2。
1.1农田排水规划应在流域规划、地区水利规划和治理区自然社会经济条件、水土资源利用现状的基础上,查明治理区内的灾害情况和排水不良的原因,根据农业可持续发展、环境保护和洪、旱、涝、渍、盐碱综合治理的要求，确定排水任务和排水标准,遵照统筹兼顾、蓄排兼施的原则进行总体规划。
在按照不同类型治理区的特点进行具体规划时，应符合下列要求：1 平原区应充分考虑地形坡向、土壤和水文地质等特点规划排涝和调控地下水位的排水系统。
在涝碱共存地区，可采用沟、井、闸、泵站等工程措施，有条件的地方还可采用种稻洗盐和滞涝等措施；在涝渍共存地区，可采用沟网、河网和排涝泵站等措施.2干旱盐碱区应根据当地自然条件和盐分组成及含量等情况,同时进行灌溉与排水规划，采取冲洗改良技术和有效调控地下水位的排水措施，并结合灌溉、农业与生物等措施，改良盐碱地.3 沿江滨湖圩垸区应根据自然条件和内、外河水文等情况，采取联圩并垸、修站建闸和挡洪滞涝等工程措施，在确保圩垸区防洪安全的基础上，按照内外水分开，灌排渠沟分设，高低田分排，水旱作物分植等原则，以及有效控制内河水位和地下水位的要求，制定洪、涝、渍兼治的排水规划。
