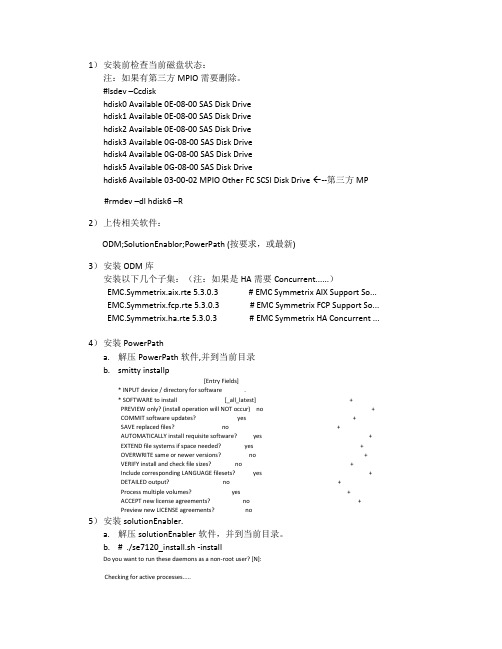

aix_PowerpathSolutionenabler安装
1）安装前检查当前磁盘状态：注：如果有第三方MPIO需要删除。
#lsdev –Ccdiskhdisk0 Available 0E-08-00 SAS Disk Drivehdisk1 Available 0E-08-00 SAS Disk Drivehdisk2 Available 0E-08-00 SAS Disk Drivehdisk3 Available 0G-08-00 SAS Disk Drivehdisk4 Available 0G-08-00 SAS Disk Drivehdisk5 Available 0G-08-00 SAS Disk Drivehdisk6 Available 03-00-02 MPIO Other FC SCSI Disk Drive --第三方MP#rmdev –dl hdisk6 –R2）上传相关软件：ODM;SolutionEnablor;PowerPath (按要求，或最新)3）安装ODM库安装以下几个子集：（注：如果是HA需要Concurrent......）EMC.Symmetrix.aix.rte 5.3.0.3 # EMC Symmetrix AIX Support So...EMC.Symmetrix.fcp.rte 5.3.0.3 # EMC Symmetrix FCP Support So...EMC.Symmetrix.ha.rte 5.3.0.3 # EMC Symmetrix HA Concurrent ...4）安装PowerPatha.解压PowerPath软件,并到当前目录b.smitty installp[Entry Fields]* INPUT device / directory for software .* SOFTWARE to install [_all_latest] +PREVIEW only? (install operation will NOT occur) no +COMMIT software updates? yes +SAVE replaced files? no +AUTOMATICALLY install requisite software? yes +EXTEND file systems if space needed? yes +OVERWRITE same or newer versions? no +VERIFY install and check file sizes? no +Include corresponding LANGUAGE filesets? yes +DETAILED output? no +Process multiple volumes? yes +ACCEPT new license agreements? no +Preview new LICENSE agreements? no5）安装solutionEnabler.a.解压solutionEnabler软件，并到当前目录。
EMC实施文档

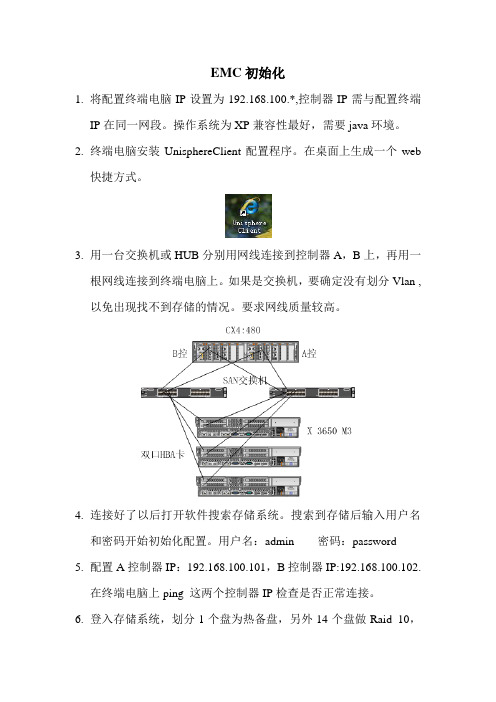

EMC初始化1.将配置终端电脑IP设置为192.168.100.*,控制器IP需与配置终端IP在同一网段。
操作系统为XP兼容性最好，需要java环境。
2.终端电脑安装UnisphereClient配置程序。
在桌面上生成一个web快捷方式。
3.用一台交换机或HUB分别用网线连接到控制器A，B上，再用一根网线连接到终端电脑上。
如果是交换机，要确定没有划分Vlan ,以免出现找不到存储的情况。
要求网线质量较高。
4.连接好了以后打开软件搜索存储系统。
搜索到存储后输入用户名和密码开始初始化配置。
用户名：admin 密码：password5.配置A控制器IP：192.168.100.101，B控制器IP:192.168.100.102.在终端电脑上ping 这两个控制器IP检查是否正常连接。
6.登入存储系统，划分1个盘为热备盘，另外14个盘做Raid 10，为了提高性能，其中7个盘划到控制器A管理，另7个盘控制器B管理。
7.划分了14个LUN，每个LUN 100G。
按实际应用实例调整最佳数据块大小。
8.开始磁盘阵列条带化。
（需要较长时间1天左右）9.服务器主机安装HostAgent，PowerPath。
rpm –ivh HostAgent*service hostagent startrpm -ivh PowerPath*首次可用：service PowerPath start/etc/init.d/ PowerPath start(注意PowerPath大小写)reboot重启完后Emcpreg -install要求输入License 回车两次reboot10.控制器端配置点击向右箭头符号将发现的主机添加到storage group 1中去添加主机的标示IP，主机名可不用修改，它会根据服务器主机的配置名称自动更新到控制器上。
11.注册主机点击右键，查看连接状态，注册主机。
12.R eboot服务器主机，logout EMC管理端。
EMCVNXe3200
针对文件和数据块的 VMware vStorage API for Array Integration (VAAI)： 利用更高效的、 基于阵列的操作 VASA 改善性能
vStorage API for Storage Awareness (VASA)；为 VMware 管理员提供存储识别能力
交流电压为 100 伏时最大 2.5 安，交流 电压为 200 伏时 最大 1.3 安
最大 250 伏安 （240 瓦）
满负载时最低 0.98，低压
最大 8.64 x 105 焦耳/小时（820 Btu/小时）
每个电源配 15 安 保险丝，双相
VNXe3200 扩展存储模块 （25 个 2.5 英寸 驱动器）
EMC VNXe3200 统一存储系统
VNXe3200 是 EMC® VNXe® 系列的最新产品，也是最经济实惠的统一混合存储系统，能让 IT 通才体验到 EMC VNX® 的强大功能。
全新的 VNXe3200™ 保留了上一代 VNXe 系统的经济性、简洁性和高效率，并增加了对 MCx™ 多核优化、FAST™ Cache SSD 缓存、FAST VP 自动分层以及光纤通道主机连接的支持。这些 企业级功能之前仅用于高端存储系统中。
的传输速率
260 MB/s
260 MB/s
97 MB/s
150 MB/s
SP 和缓冲区之间 600 MB/s
的传输速率
（最高）
600 MB/s （最高）
600 MB/s （最高）
600 MB/s （最高）
3.5 毫秒
3.4 毫秒
平均寻道时间
无
无
（读取） 4.0 毫秒
（读取） 3.9 毫秒
win2008下连接EMC VNX5100及POWERPATH设置
◆ 您必须具有与系统管理端口位于同一网络中的 Unisphere Server，它带有受支持的 Internet 浏览器。Unisphere Server 取代了 Navisphere Management Server。该主机 还可以是服务器或 Unisphere 管理工作站（之前称作 Navisphere 脱离阵列管理工作 站）。有关受支持的 Internet 浏览器，请参阅 EMC 在线支持网站上的 Unisphere 发 行说明。
• 有关在外部系统上配置您的 HBA 和安装 Windows 操作系统的信息，请参阅 EMC 在线 支持网站上提供的相应的 Windows HBA 指南：
• Windows Environment 中 EMC 主机与 Emulex 光纤通道主机总线适配器 (HBA) 和 聚合网络适配器 (CNA) 的连接性
重要信息： 如果要配置系统与 ESX Server 或 Hyper-V Server 的连接，您必须在执行本文档中的步骤之 前，将 ESX Server 或 Hyper-V Server 连接到系统。有关连接 ESX Server 或 Hyper-V Server 的信息， 请生成新的文档并选择相应的 ESX Server 或 Hyper-V Server 版本。
• Windows Environment 中 EMC 主机与 QLogic 光纤通道和 iSCSI 主机总线适配器 (HBA) 和聚合网络适配器 (CNA) 的连接性
• Windows Environment 中 EMC 主机与 Brocade 光纤通道和主机总线适配器 (HBA) 和聚合网络适配器 (CNA) 的连接性
EMC CX4 系列存储物理结构及安装步骤
CX4-480
• 最多 480 个驱动器 • 16 GB 缓存 • 标配 8 个光纤通道/ 4 个 iSCSI • 最多 24 个前端光纤通道 和/或 iSCSI • 闪存驱动器
CX4-960
• 最多 960 个驱动器 • 32 GB 缓存 • 标配 8 个光纤通道/ 4 个 iSCSI • 最多 32 个前端光纤通道 和/或 iSCSI • 闪存驱动器
EMC存储介绍
产品结构及实施步骤
CLARiiON CX4 系列简介
新
可扩展性 CX4-240 CX4-120
• 最多 120 个驱动器 • 6 GB 缓存 • 标配 4 个光纤通道/ 4 个 iSCSI • 最多 16 个前端光纤通道 和/或 iSCSI • 最多 240 个驱动器 • 8 GB 缓存 • 标配 4 个光纤通道/ 4 个 iSCSI • 最多 20 个前端光纤通道 和/或 iSCSI
RAID Group RAID0 RAID1 RAID5 RAID5 RAID6 RAID10 . . . . .
LUN0 LUN1 LUN2 LUN3 LUN4 . . . . . . .
Storage group
Host
LUN
主机软件安装:Agent
主机软件安装：Powerpath
存储设备信息收集：CAP
服务器信息收集：Grab
项目验收报告
对了,最后千万别忘了让客户帮我们签一下 ” 项目验收报告”!!!
谢谢!
CX4-120/240/480物理架构(前视)
CX4-120/240/480物理架构(后视)
局部放大视图
数据线连接：
电源线连接：
பைடு நூலகம்
准备工作:用CPG工具生成文档
EMC cx4-120安装维护手册
EMC存储设备CX4-120安装及日常维护手册Part1安装过程1.1机器上架，顺序为：备用电池（SPS）,控制器（spa spb），系统磁盘柜，扩展柜依次从下往上安装。
1.2 登陆管理界面环境要求：登陆机器需事先安装好JA V A工具，推荐1.5.0版本及以上方法：将本机ip配成跟阵列控制器同一网段后，在浏览器中直接输入已连接阵列控制器的IP,如spa的ip 192.168.37.40（另一个192.168.37.41），用户名:admin 密码：password展开阵列及属性项如下图：2. 2 创建raid组（本存储采用raid5，有热备）右击Raid Group选择Create Raid Group.选择要添加的磁盘创建hotspare（热备盘），具体过程如下。
单击”OK”按钮。
绑定LUN右击Raid Group,选择bind lun,填上lunID，大小以及归属控制器创建Storage Group右击storage group,选create storage group加入LUN将要加入组的主机移至右边，按APLLYPart2 日常维护1．登陆管理界面：直接输入阵列的其中一个ip,如spa的ip 192.168.37.40，用户名admin,密码：password 正常状态如下图所示：若有错误，会有“F”标志出现在存储的最上一级目录，逐级追踪到出错目录，据此可以找到系统故障位置。
向EMC的800-819-0009电话报修时，需要提供存储CK号，在控制器前面板左侧位置，另外还有报错的具体位置的PN号，SN号。
2．阵列刷新：登陆管理界面后，右键CK号，选update now即可3．查看路径状况：右键选connectivity status 即可看到连接到阵列的链路。
4.日常在机房巡视时，正常情况下阵列的前后面板的所有指示灯都应该是绿灯或者蓝灯，不应该有黄灯或橙色灯的出现，该情况出现时，应及时登陆到管理界面察看报错情况，能解决这解决，不能解决就拨打80-819-0009电话报修。
EMC存储系统维护手册剖析
XX 图书馆存储系统维护手册目录第一部分Dell CX3-20C日常维护指南 ........................................................................................... 3第一章Dell CX3-20C基本部件及状态灯简单介绍 ............................................................... 3第一节Storage Processor Enclosure (SPE--前视图. ....................................................... 3第二节Storage Processor Enclosure (SPE--后视图. ....................................................... 4第三节CX Series Standby Power Supply (SPS ................................................................. 5第四节Disk Array Enclosure (DAE--前视图 .................................................................... 6第二章Navisphere 使用指南.. (7)第一节CX 磁盘阵列的常见状态. (7)第二节检查CX 磁盘阵列错误的简单方法. (8)第三节查看并收集存储的日志. (9)第四节Dell CX3-20C管理地址及密码 ......................................................................... 10 第五节iSCSI 接口地址设置 ..........................................................................................10 第三章CX3-20C 开关机注意事项及详细步骤 .................................................................... 11 第一节开机前注意事项及开机步骤........................................................................... 11 第二节关机前注意事项及关机步骤........................................................................... 12 第四章Dell CX3-20C故障保修 ............................................................................................. 13 第一节查看Dell CX3-20C阵列的序列号。
linux挂载EMC存储基本思路，常用命令及故障处理
linux挂载EMC存储基本思路，常⽤命令及故障处理------本博⽂素材取⾃于⽹络，加⼊了⾃⼰的操作经验，⽂中的软件需要和对应的EMC设备匹配，不能全部照搬本⽂！具体软件、设备型号可到EMC官⽅查询！对运⾏中的存储操作是需要谨慎的！本博⽂仅作参考，如果您按照此博⽂操作出现故障，与本博主⽆关，⼀切后果⾃负！------⼀、linux挂载EMC存储基本思路(redhat\centos)：挂载存储有两种⽅式：光纤模式（hub卡）和iscsi （以太⽹）。
两者⼤体思路是⼀样的。
1、在linux应⽤服务器上安装hub卡，连接光纤到光纤交换机上；2、在linux应⽤服务器安装hub卡驱动程序,并查看本机hub的wwpn/wwnn号；也可以登陆到光纤交换机上，查看对应的HBA卡接⼊到光交的端⼝，端⼝会显⽰wwpn号【通过switchshow查询】；查看wwpn号： cat /sys/class/fc_host/host*/port_name查看wwnn号： cat /sys/class/fc_host/host*/node_name3、在linux应⽤服务器上需要安装Agent，安装后重起，EMC阵列才能发现主机；A、将Agent光盘放⼊服务器光驱，或通过U盘、FTP上传均可B、打开光盘或U盘所在⽬录，找到所在⽂件C、通过命令⾏或双击完成安装a. rpm –ivh NaviHostAgent-Linux-64-x86-en_US-6.29.5.0.66-1.x86_64.rpmb. 确认安装完成；4、在存储上连接linux应⽤服务器、并划出lun，选择存储⼤⼩；A、登陆emcB、先确认存储是否能够正确识别的主机，在存储上右键选择“connectivity status”.C、在connectivity status 界⾯查看是否已经正确识别主机HBA卡的WWND、对新识别的HBA卡进⾏注册，点击“Group Edit”，弹出Group Edit Initators界⾯，从Available ⾥⾯选择新的HBA卡，移⾄Selected筐内，输⼊正确的主机名和IP地址，确定E、回到Connectivity Status 检查所有HBA卡已经注册并且处于logged in状态。
CX300最简安装手册
CX300最简安装手册网友：mzwindy 发布于：2008.03.10 08:52(共有条评论) 查看评论| 我要评论CX300最简安装网络结构:带光纤卡的主机(客户端)-----存储交换机-----CX300注：CX300是从DELL购买。
配置存储交换机通过串口或Telnet连接后，用ipaddrset设置IP地址然后用IE打开存储交换机管理界面设置配置CX300设置1、用IE连接CX300修改IP地址（默认地址为SPA-1.1.1.2/SPB-1.1.1.1）2、首次使用将提示建立用户及口令3、设置SPA和SPB的缓存（可设置100M读缓存，其他为写缓存）4、建RAID Group（Hotspare的要独立建一个RAID Group）5、建Lun（Hotspare的也要独立建一个Lun）6、建Storage Group（用于主机与Lun之间的映射关系，也就是运行哪些主机访问）安装步骤：－、客户端(要安装J2SE,否则无法打开存储交换机和CX300)1、安装驱动程序,如安装QLogic 2340,2650的驱动2、安装EMC的Agent(\\202.96.100.197\tools\emc\emc \naviagent)3、安装Powerpath(\\202.96.100.197\tools\emc\powerpath\w2003)，如果需要具备自动切换冗余链路则需要在安装时输入SN4、重起客户端（有时可能要再次重启Agent 服务）二、存储交换机用admin登陆交换机配置:（注意光纤接在那个交换机和那个口上)1、zone设置(ZONE ADMIN)设置机器别名，2、(ALIAS,ZONE,CONFIG)建立Zone,绑定光卡与IP地址3、在config,save/enable三、存储设备CX300设置CX300管理界面中的storage group（如果未建立lun和storage group则需另行建立），在hosts上能看到刚建的ZONE说明之前在交换机上配置正确.,否则重复检查第一步或第二步。
EMC多路径文件系统MPFS介绍
1本发行说明包含有关 Windows 操作系统上 6.0.2.3 版的 EMC VNX MPFS for Fibre Channel 客户端和 EMC VNX MPFS for iSCSI 客户端的补充信息。
本文档包括以下主题：◆修订历史 ....................................................................................................................... 2◆产品介绍 ....................................................................................................................... 2◆新增功能和变化 ........................................................................................................... 6◆环境和系统要求 ........................................................................................................... 6◆已知问题和限制 ........................................................................................................... 8◆技术说明 ..................................................................................................................... 10◆文档资料 ..................................................................................................................... 10◆软件介质、组织和文件 ............................................................................................. 11◆安装服务 ..................................................................................................................... 11◆疑难解答和获取帮助 ................................................................................................. 11重要信息查看在线技术支持网站 可确保您拥有最新版本的 MPFS 软件和文档资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 Windows2003平台软件安装
1.1.1 PowerPath安装
1.1.1.1 安装需求
Supported Operating Systems Minimum Service Pack and Disk Space Required
Windows Server 2003 (32-bit) Windows Server 2003 (x64-bit) Windows Server 2003 (ia64-bit) Windows Server 2003 R2 (32-bit) Windows Server 2003 R2 (x64-bit) • Windows Server 2003 with SP1
• Microsoft MPIO framework version 1.16 or greater
• Free disk space required: 10 MB
1.1.1.2 安装流程
1) 在安装PowerPath之前，关闭所有的主机应用程序
2) 插入PowerPaht安装CD到CDROM,开始安装，首先选择安装语言环境，可选中文。
3) 因本次安装环境中没有连接 AX系列阵列，选“否”
4) 输入客户信息
5) 选择需要安装的一些阵列支持软件，因本次环境无其他阵列，选默认既可。
6) 点“安装”开始安装
7) 接着选“是”安装
8) 当提示输入EMC Licensing 时，输入24位的License Key,点击添加， 点击确定。在下
一个对话框里，点击完成, 将会提示你是否重起主机;
9) 重启后，可查看服务中“EMC PowerPath Service 4.6.1”为已启动，启动为自动。
1.1.2 Navisphere Agent/Cli安装
1.1.2.1 安装需求
OS Minimum hardware requirements Minimum software requirements
Windows Intel-compatible PC with 64 MB of RAM and at least 30 MB of free disk space OS
Microsoft Windows Server 2003 (32-bit and
64-bit) (SP1 or SP2)
Windows 2000 (SP4), Windows 2000 Advanced
Server 9SP4) and Windows Longhorn Server
(limited support).
Note: All utilities are supported on IA64 systems
as well. For iSCSI support, iSCSI initiator driver
should be of version 2.4 or higher. Longhorn
Server with MPIO enabled is not supported in
the current version.
1.1.2.2 安装流程
1) 以 Administrator用户登陆（确保有administrative 权限）
2) 插入Server Support CD（和盘阵一起到货）, 从主菜单中选择Install Products on Server
在Install Products 页中，选择Navisphere Host Agent;
安装图示如下，本次安装版本为6.26.0.20,点击“Next”
3) 默认安装目录为“ C:\Program Files\EMC\Navisphere Agent”点击“Next”，
4) 点击“Install”开始安装。
5) 安装成功。
6) 要求你创建agent.config文件，选“Create/Overwrite File”该文件用来存放CX3存储相关
SP地址信息。
7) 安装完后，可以到“服务”里查看“Navisphere Agent”服务是否启动。启动类型为“自动”
1.1.3 Windows主机识别PowerPath管理的设备
主机认盘
计算机管理>磁盘管理>重新扫描磁盘
如果在这种方式下不能识别新添加的磁盘设备，那么需要重启主机
检查磁盘路径, 正常结果CX3设备每个LUN有4个 path为alive状态；DMX3设备每
个LUN有2个 path为alive状态
通过命令行方式powermt display dev=all
通过图形方式
保存EMC PowerPath的设备数据库文件：
powermt save
手工恢复PowerPath通道
powermt restore
手工检查PowerPath通道
powermt check
监控PowerPath通道
powermt watch
