北京地铁六号线盾构穿越地铁FLAC3D数值分析报告
盾构隧道下穿机场飞行跑道沉陷控制三维数值分析_肖明
对道面平整度的要求与高速公路的要求是极其相近的。 例如日本高速公路的要求3 年允许残余沉降量 ≤ 10 cm； 美国残余沉降量控制在 25 ～ 50 cm，但控制不均匀沉降 S / L ≤ 1 /600； 中国残余沉降量控制在 25 ～ 35 cm［3］。
摘要： 当采用盾构隧道穿越机场跑道时，盾构隧道的设计和施工对飞行区跑道的沉陷变形产生较大影响。如何控制飞行区跑道的
沉陷，保证盾构隧道施工的安全，是盾构隧道下穿跑道设计的关键。本文采用三维数值分析方法，对昆明轨道交通首期工程的巫家
坝站 — 奥体中心站区间下穿巫家坝国际机场跑道盾构施工引起的飞行区跑道沉陷、盾构掘进对周围土体扰动、不同隧道埋深对跑
第 31 卷 增刊 1 2011 年 8 月
隧道建设 Tunnel Construction
Vol. 31 Sup. 1 Aug. 2011
盾构隧道下穿机场飞行跑道沉陷控制三维数值分析
肖 明1，2 ，来 颖1，2
（ 1. 武汉大学水资源与水电工程科学国家重点实验室，武汉 430072；
2. 武汉大学水工岩石力学教育部重点实验室，武汉 430072）
差异沉降
差异沉降
面 道面倾斜
≤ 0. 1% 道面倾斜
≤ 0. 1%
沟 顶 工 程： 穿 越
沟 顶 工 程： 穿 越
其 区域 与 周 边 产 生 的 ≤ 10 mm 区域 与 周 边 产 生 的 ≤ 50 mm
差异沉降
复杂地质条件下浅埋暗挖地铁车站施工期地面沉降量FLAC3D分析

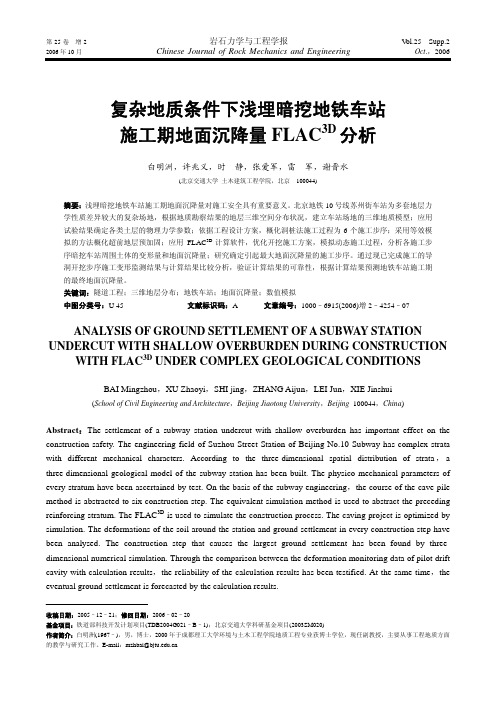

第25卷增2岩石力学与工程学报V ol.25 Supp.2 2006年10月Chinese Journal of Rock Mechanics and Engineering Oct.，2006复杂地质条件下浅埋暗挖地铁车站施工期地面沉降量FLAC3D分析白明洲，许兆义，时静，张爱军，雷军，谢晋水(北京交通大学土木建筑工程学院，北京 100044)摘要：浅埋暗挖地铁车站施工期地面沉降量对施工安全具有重要意义。
北京地铁10号线苏州街车站为多套地层力学性质差异较大的复杂场地，根据地质勘察结果的地层三维空间分布状况，建立车站场地的三维地质模型；应用试验结果确定各类土层的物理力学参数；依据工程设计方案，概化洞桩法施工过程为6个施工步序；采用等效模拟的方法概化超前地层预加固；应用FLAC3D计算软件，优化开挖施工方案，模拟动态施工过程，分析各施工步序暗挖车站周围土体的变形量和地面沉降量；研究确定引起最大地面沉降量的施工步序。
通过现已完成施工的导洞开挖步序施工变形监测结果与计算结果比较分析，验证计算结果的可靠性，根据计算结果预测地铁车站施工期的最终地面沉降量。
关键词：隧道工程；三维地层分布；地铁车站；地面沉降量；数值模拟中图分类号：U 45 文献标识码：A 文章编号：1000–6915(2006)增2–4254–07ANALYSIS OF GROUND SETTLEMENT OF A SUBWAY STATION UNDERCUT WITH SHALLOW OVERBURDEN DURING CONSTRUCTION WITH FLAC3D UNDER COMPLEX GEOLOGICAL CONDITIONS BAI Mingzhou，XU Zhaoyi，SHI jing，ZHANG Aijun，LEI Jun，XIE Jinshui(School of Civil Engineering and Architecture，Beijing Jiaotong University，Beijing100044，China)Abstract：The settlement of a subway station undercut with shallow overburden has important effect on the construction safety. The engineering field of Suzhou Street Station of Beijing No.10 Subway has complex strata with different mechanical characters. According to the three-dimensional spatial distribution of strata，a three-dimensional geological model of the subway station has been built. The physico-mechanical parameters of every stratum have been ascertained by test. On the basis of the subway engineering，the course of the cave-pile method is abstracted to six construction step. The equivalent simulation method is used to abstract the preceding reinforcing stratum. The FLAC3D is used to simulate the construction process. The caving project is optimized by simulation. The deformations of the soil around the station and ground settlement in every construction step have been analysed. The construction step that causes the largest ground settlement has been found by three- dimensional numerical simulation. Through the comparison between the deformation monitoring data of pilot drift cavity with calculation results，the reliability of the calculation results has been testified. At the same time，the eventual ground settlement is forecasted by the calculation results.收稿日期：2005–12–21；修回日期：2006–02–20基金项目：铁道部科技开发计划项目(TDB2004G021–B–1)；北京交通大学科研基金项目(2003SM020)作者简介：白明洲(1967–)，男，博士，2000年于成都理工大学环境与土木工程学院地质工程专业获博士学位，现任副教授，主要从事工程地质方面的教学与研究工作。
