过程装备控制技术及应用复习题1 10页
北京化工大学过程装备控制技术及应用期末复习重点计算题
过控技术与应用分析计算题（补充）第一章题型一过渡过程性能指标的计算1.某化学反应器工艺规定操作温度为10900℃，考虑安全因素，调节过程中温度偏离给定值最大不得超过80℃。
现设计运行的温度定值调节系统，在最大阶跃干扰作用下的过渡过程曲线如图示。
(1)试求该系统的过渡过程品质指标：最大偏差、超调量、余差、衰减比和振荡周期(2)该调节系统能否满足题中所给的工艺要求？第二章题型一方块图的绘制及其相关分析（正反作用是重点！）1.★管式加热炉出口温度串级控制系统。
1）指出该系统中主、副对象、主、副变量、操纵变量、主、副扰动变量、主、副调节器各是什么？2）画出该控制系统的方块图，并确定各个环节的正反作用方向；3）当燃料油负荷突然增加，试分析该系统是如何实现自动控制的。
解：1）主对象：加热炉内加热管的管壁；副对象：加热炉的炉膛主变量：原料的出口温度T1；副变量：炉膛内的温度T2；操纵变量：燃料的流量；主扰动量f1：被加热原料的进口的温度、压力、流量副扰动量f2：燃料油的压力、温度；雾化燃料油用的过热蒸汽的压力、流量；燃烧器的配风、炉膛的漏风以及环境温度等。
2）加热炉出口温度串级控制系统的方块图3）当燃料油负荷突然增加，试分析该系统是如何实现自动控制的。
在稳定工况下，原料油出口温度和炉膛温度处于相对稳定状态，控制燃料油的阀门保持在一定的开度。
当燃料油负荷突然增加，这个干扰会使炉膛的温度T2升高，原料油出口温度T1也会随之提高，此时温度检测变送器TT1将信号送给主控制器TC1，e1增大，主控制器输出u1减小，即副控制器的给定值减小，副控制器的输入偏差e2增大，副控制器的输出信号u2减小，控制阀开度减小，即操纵变量燃料油m减小，炉膛温度T2下降，从而炉管内原料油出口温度T1也会随之下降。
2.★课本P.42例2-3第三章题型一压力、温度测量应变片的贴片位置（设计）及其相关计算1.构件受载荷的作用如图示，已知构件截面：Φ20mm，为测量载荷P在构件上贴四个应变片，构成全桥测量。
过程装备控制技术及应用试卷
闭卷！若MCS-51单片机使用晶振频率为MHz时，其复位持续时间应该超过( )。
准双向口！P0～P3!多数情况下，人们希望自动控制系统在干扰作用下能够得到（）型的过渡过程。
AA、衰减振荡B、非周期振荡C、等幅振荡D、发散振荡关于用热电偶与补偿导线配接进行温度测量时，以下说法不正确的是（）CA、热电偶与补偿导线应该配接B、补偿导线也有极性C、采用了补偿导线后可以不进行冷端温度补偿D、在一定温度范围内，热电偶与补偿导线有近似相同的热电特性. 分程控制的应用场合不包括（D）A、扩大控制阀的可调范围B、用作安全生产的防护措施C、为满足工艺要求在一个控制系统中控制两种不同的介质D、用于大滞后对象. Pt100铂电阻在0度时的电阻值为（3）。
1）0欧姆 2）0.1欧姆 3）100欧姆 4）108欧姆单纯的前馈调节是一种能对（ 3 ）进行补偿的调节系统。
1）测量与给定之间的偏差 2）被调量的变化3）干扰量的变化 4）输出的变化转子流量计中的流体流动方向是（ 2 ）1）自上而下 2）自下而上 3）都可以下列温度系数为负温度系数的是（ D ）。
A. Pt100B.Pt10C. Cu50D.热敏电阻.分程调节系统一般有( B)个调节阀．A.1个；B．2个；C.3个；D．4个DDZ-Ⅱ型仪表现场传输信号为0～10mA，DDZ-Ⅲ型控制仪表现场传输信号为。
答：4～20mA安全栅的作用是（），（）；（信号传输）（阻止危险信号进入危险场所）国际电工委员会是以( )、（）作为标准统一的电信号；（4~20mA）（1~5V）. 气动执行器的标准输入信号范围是。
0.02~0.1MPa.由于物料或能量的传递需要通过一定的阻力导致的滞后称为。
答：容量滞后. PT100，其0度的标称电阻值分别为100欧. 控制阀的流量特性是指被调介质流过阀门的相对流量与阀门的之间关系。
相对开度控制阀所能控制的的比值称为控制阀的可调比。
最大流量与最小流量定值控制系统是按照进行调节的，而前馈控制是按照进行调节的；前者是闭环控制，后者是控制。
过程装备控制技术及应用试题
过程装备控制技术及应用试题The manipulater variable: 操纵变量受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为控制变量。
Dynamic Process of Control System: 控制系统的过渡过程从被控对象受到干扰作用使被控变量偏离给定值时起，调节器开始发挥作用，使被控变量回复到给定值附近范围内。
然而这一回复并不是瞬间完成的，而是要经历一个过程，这个过程就是控制系统的过渡过程。
Span of gauge: 仪表量程仪表在保证规定精度的前提下所能测量的被测量的区域称为仪表的测量范围。
Hysteresis: 迟滞在输入量增加和减少的过程中，对于同一输入量会得出大小不同的输出量，在全部测量范围内，这个差别的最大值与仪表的满量程之比值称为迟滞误差。
Gain: 增益/放大倍数被控对象重新达到平衡状态时的输出变化量与输入变化量之比。
Cascade Control: 串级控制系统在对象滞后较大、干扰作用强烈而且频繁的主控制系统中，对局部参数进行预先控制以提高系统总体控制水平的复合控制系统。
Split Range Control System: 分程控制系统The control signal is split into several parts , each associated with one of the manipulated variables. A signal process is controlled by coordinating the actions of several manipulated variables, all of which have the same effect on the controlled output.Alter-ratio control system : 变比值控制系统两种物料的比值能灵活地随第三变量的需要而加以调整的控制系统。
过程装备控制技术习题及参考答案
过程装备控制技术习题及参考答案第一章控制系统的基本概念1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。
主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。
2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。
自动控制系统常用的术语有：被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度；给定值（或设定值）y s——对应于生产过程中被控变量的期望值；测量值y m——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f——引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号（e）——被控变量的实际值与给定值之差，即e=y m - y s 控制信号u——控制器将偏差按一定规律计算得到的量。
3.什么是自动控制系统的方框图？它与工艺流程图有什么不同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。
其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。
采用方块图可直观地显示出系统中各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。
而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料→成品全过程中物料和能量发生的变化及其流向。
过程控制复习题
过程控制复习题第一章绪论一、填空题1、过程控制是指生产过程的自动控制，主要被控参数有；2、传统的简单过程控制系统由和两部分组成。
3、检测控制仪表包括、和。
二、简答题1、过程控制有哪些特点？2、什么是过程控制系统？典型过程控制系统由哪几部分组成？3、什么是定值控制系统？4、按照设定值形式不同，过程控制系统分哪些类？5、过程控制阶跃响应的单项性能指标有哪些？综合性能指标有哪些三、分析计算题1、会计算性能指标，书后P12 1-10题四、综合题第二章检测仪表一、填空题1、某压力表的测量范围为0-10MPa，精度等级为1.0级。
则该压力表允许的最大绝对误差是。
若用标准压力计来校验该压力表，在校验点为5MPa时，标准压力计上读数为5.08MPa，则该点的绝对误差为，试问被校压力表在这一点（是/否）符合1级精度。
2、有两块直流电流表，他们的精度和量程分别为1）1.0级，0-250mA2）2.5级，0-75mA第一块表的最大绝对误差为；第二块表的最大绝对误差为；若要测量50mA 的直流电流，从准确性、经济性考虑应选择第块表。
3、某台测温仪表的测温范围-100—700C，检验该表时测得全量程内最大绝对误差为+5C，则该仪表的量程D为，该表的基本误差为，该仪表的精度等级为。
4、检测仪表的基本技术指标有哪些5、热电偶的基本定律有6、热电偶冷端温度补偿措施有、、、和。
7、常用弹性元件的形状有二、简答题1、热电偶测温原理是什么？2、椭圆齿轮流量计对介质有什么要求？3、热电阻测温有什么特点？为什么热电阻测温采用三线制接法？4、工业上常用的测温热电偶有哪几种？热电偶和仪表之间的接线，为什么要用补偿导线？三、分析计算题1、习题P70 2-52、习题P70 2-73、习题P70 2-11四、综合题第三章控制仪表一、填空题1、过程控制的基本控制有位式控制、P控制、、，在实际的比例控制器中，习惯上使用表示比例控制强弱。
2、用户根据控制需要，将程序模块用指令连接起来，就完成了编程，在数字控制系统中，这种利用标准功能模块组成系统的工作称为。
过程装备控制与技术复习

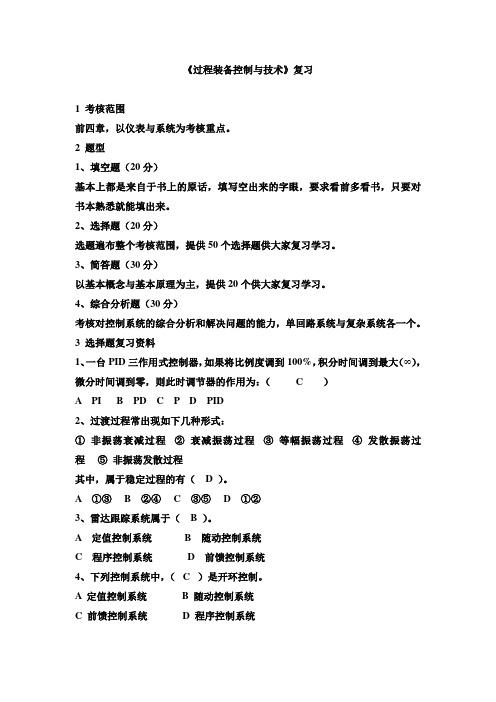

《过程装备控制与技术》复习1 考核范围前四章，以仪表与系统为考核重点。
2 题型1、填空题（20分）基本上都是来自于书上的原话，填写空出来的字眼，要求看前多看书，只要对书本熟悉就能填出来。
2、选择题（20分）选题遍布整个考核范围，提供50个选择题供大家复习学习。
3、简答题（30分）以基本概念与基本原理为主，提供20个供大家复习学习。
4、综合分析题（30分）考核对控制系统的综合分析和解决问题的能力，单回路系统与复杂系统各一个。
3 选择题复习资料1、一台PID三作用式控制器，如果将比例度调到100%，积分时间调到最大（∞），微分时间调到零，则此时调节器的作用为：（ C ）A PIB PDC PD PID2、过渡过程常出现如下几种形式：①非振荡衰减过程②衰减振荡过程③等幅振荡过程④发散振荡过程⑤非振荡发散过程其中，属于稳定过程的有（ D ）。
A ①③B ②④C ③⑤D ①②3、雷达跟踪系统属于（ B ）。
A 定值控制系统B 随动控制系统C 程序控制系统D 前馈控制系统4、下列控制系统中，（ C ）是开环控制。
A 定值控制系统B 随动控制系统C 前馈控制系统D 程序控制系统5、下列参数（ d ）不属于过程特性参数。
A 放大系数KB 时间常数TC 滞后时间τD 积分时间T i6、下述名词中，（ c ）不是过渡过程的品质指标。
A 最大偏差B 余差C 偏差D 过渡时间7、当阀前后的压差较大，并允许有较大泄漏量时，选择下面哪种阀较为合适。
（ b ）A 直通单座调节阀B 直通双座调节阀C 隔膜调节阀D 三通调节阀8、在自动控制系统中，（ B ）变量一般是生产过程中需要控制的变量。
A 操纵变量B 被控变量C 干扰变量D 中间变量9、如果被控过程的变化小，仪表指针移动量很大，则该仪表的（ C ）A 精确度高B 精确度低C 灵敏度高D 灵敏度低10、某二阶系统采用了PID控制方法，若比例度低于了临界比例度，系统将出现（ C ）A 衰减振荡B 等幅振荡C 发散振荡D 不振荡11、微分作用具有“超前调节”的特点，所以它可以用来克服（ A ）A 纯滞后B 调节通道的时间常数过大C 干扰通道的时间常数过大D 调节通道的放大倍数过小12、自动控制系统在运行过程中，由于种种原因使对象特性改变了，并由此导致过渡过程曲线变差了，为了获得较好的过渡曲线，通常采用的解决方法是（ A ）A 重新整定调节器的参数B 更换调节器C 重新设计控制系统D 要求工艺做调整13、检测仪表的品质指标为（ A ）A 变差B 余差C 最大偏差D 过渡过程时间14、在阶跃扰动作用下，被控变量随时间变化情况中（ B ）是我们最希望得到的，（ C ）是绝对不允许出现的。
过程装备控制技术及应用练习题C (1)
1. 被控对象数学描述推导所依据的最基本关系是 A 和能量平衡。
A.物料平衡B.力平衡C.力矩平衡D.动平衡2. 操纵变量与被控变量之间的联系称为 B 。
A.干扰通道B.控制通道C.操纵通道D.破坏通道3.在控制系统的过渡过程中， A 是不稳定的过渡过程，要尽量避免。
A.发散振荡B.等幅振荡C.单调过程D.衰减振荡4. B 是为了按某些特殊目的而开发的控制系统。
A.串级控制系统B.比值控制系统C.前馈控制系统D.反馈控制系统5.力平衡式差压变送器主要是由 D 组成。
A.RC电路和放大器B.放大器和反馈部分C.测量部分和放大器D.测量部分、放大器和反馈部分6. DDZ-Ⅲ型调节器采用了两线制接法，接受自变送器输出的1-5V DC测量信号，输出C DC信号。
A.1-10mAB.4-10mAC.4-20mAD.0-10mA7.红外线气体分析仪常用来检测A 等气体浓度。
A.CO2、CO、NH3B.O2、CO、NH3C.N2、CO、O2D.CO2、CO、N28.金属导体的阻值随温度的升高而 B 。
A.降低B.升高C.不稳定D.未知9. C 不是调节器参数的工程整定法。
A.经验试凑法B.临界比例度法C.理论计算整定法D.衰减曲线法10. A 用于溶液酸、碱、盐等电解质的浓度测量。
A.工业电导仪B.气相色谱仪C.氧化锆气体分析仪D.红外线气体分析11.压差式流量计的核心部件是节流装置，常见的节流装置有 D 、喷嘴和文都利管等。
A.法兰B.无缝钢管C.钢板D.孔板12.以下几组全部是转角阀的是 A 。
A.球阀、蝶阀B.球阀、双座阀C.三通阀、球阀D.超高压阀、蝶阀13.按照特性的不同，电动执行机构可分为 C 。
A.角行程和直行程B.角行程和积分式C.比例式和积分式D.直行程和比例式14.时间常数反映被控对象受到输入作用后， B 达到新稳定态的快慢。
A.操纵变量B.输出变量C.控制变量D.干扰变量15.在自控系统中， A 一定不是干扰。
过程装备控制技术及应用
量以外的各种因素。 ⑥偏差信号e：给定值与测量值的差。 ⑦控制信号u：控制器将偏差按一定规律计算得到的量。
11
第12页/共39页
1.4 控制系统的分类
定值控制系统 1. 按给定值特点划分随动控制系统
程序控制系统
①简单控制系统
a.只有一个简单的反馈回路，又称为单回路控制系统。 b.单输入——单输出的线性控制系统。
第17页/共39页
16
②复杂控制系统 a. 系统中包含多个调节器，多个检测变送器或多个执行器。 b. 系统中存在有多个回路或者在系统中存在有多个输入信号
和多个输出信号。
夹 套 式 反 应 器
17
第18页/共39页
①定值控制系统 定值控制系统的给定值是恒定不变的。
12
第13页/共39页
②随动控制系统
随动控制系统的给定值是一个不断变化的信号，而且 这种变化不是预先定好的，即给定值得变化是随机的。
（1）用来精确地跟随或复现某个过程。其特点是输入为未知。 (2） 随动控制系统的任务是使被控量按同样规律变化并与输入信号的误
开环控制 ①闭环控制
系统输出信号的改变会返回影响操纵变量，即操纵变 量依赖于输出变量。
调节器根据被控变 量偏差信号的大小产生 相应的控制作用，改变 操纵变量，克服干扰作 用的影响。
14
第15页/共39页
②开环控制
系统的操纵变量不受系统输出信号的影响。
一个工业控制系统，当 反馈回路断开，或处于人工手 动操作状态开环控制系统时， 就成为了开环控制系统。
工艺变量需要控制的生产设备或机器。
2.测量元件及变送器
过程装备控制技术及应用期末考试试卷(武汉工程大学)
1.1.1生产过程自动化系统所包含的内容：自动检测系统：采用检测仪表（如热电偶、热电阻、压力传感器等）对温度、压力、流量、液位等进行测量，自动控制的依据⏹信号连锁系统：信号连锁系统是一种安全装置，包括信号报警和联锁保护，信号连锁系统的作用，在事故发生前，自动发出声光报警信号，引起操作员的注意以便及早采取措施⏹自动操作系统：按预先规定的程序周期性操作（如PLC程序控制）⏹自动控制系统：根据实际的工艺参数变化进行自动调节（如PID调节期、计算机数控等）1、工业生产对过程装备的基本要求是（安全性；经济性；稳定性）等。
2、压差式流量计的核心部件是（节流装置），常见的节流装置有（孔板；喷嘴；文都利管）等。
3、液位是指（容器内液体介质液面的高低），常用的液位计有（浮力式；静压式；电容式；光纤式）4、在PID调节器中，需要整定的参数为（比例度；积分时间；微分时间）。
5、调节阀的选型主要包括（阀的口径选择；型式选择；固有流量特性选择；材质选择）等内容。
6、计算机在过程控制中的应用类型一般可分为（直接数字控制系统；监督控制系统；分级控制系统；集散控制系统）等几种类型。
7、PLC的程序表达方式常采用（梯形图；语句表；逻辑功能图）等方法。
判断1、一单纯比例控制的液位对象，只要比例度选择的合适，系统就能跟踪并最终稳定到设定值。
(错误。
单纯的比例控制不可能消除余差)2、自动调节系统中，滞后的存在总不利于调节的。
（错误。
控制通道的滞后总是不利的，但干扰通道中的容量滞后可以缓和干扰的影响，对控制系统有利。
）3、时间常数越大，表示对象受干扰作用后，到达新稳态值所需的时间越短。
（错误。
时间常数越大，表示对象受干扰作用后，到达新稳态值所需的时间越长）4、控制系统中直接产生控制作用的是控制信号。
（错误。
控制系统中直接产生控制作用的是操纵变量。
）5、串联管路中，随S值下降，调节阀的等百分比流量特性畸变趋近于直线特性。
正确三、简答题1、何为调节器参数的工程整定法，并简述临界比例度法进行参数整定的过程。
过程装备控制技术习题及参考答案
过程装备控制技术习题及参考答案第一章 控制系统的基本概念1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。
主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。
4.在自动控制系统中，什么是干扰作用？什么是控制作用？两者有什么关系？答：干扰作用是由干扰因素施加于被控对象并引起被控变量偏离给定值的作用；控制作用是由控制器或执行器作用于被控对象，通过改变操纵变量克服干扰作用，使被控变量保持在给定值，两者的相同之处在于都是施加于被控对象的作用，不同之处在于干扰作用是使被控变量偏离给定值，而控制作用是使被控变量接近给定值。
9.试画出衰减比分别为n<1,n=1,n>1,n →∞ 时的过度过程曲线？答：如图所示：10.表示衰减振荡过程的控制指标有哪些？答：表示衰减振荡过程的控制指标有：①最大偏差A ——指过渡过程中被控变量偏离设定值的最大值，即被控变量第一个波的峰值与给定值的差。
②衰减比n ——过渡过程曲线上同方向的相邻两个波峰之比。
③回复时间（过渡时间）t s ——指被控变量从过渡状态回复到新的平衡状态的时间间隔，即整个过渡过程所经历的时间。
④差e(∞ )——指过渡过程终了时被控变量新的稳态值与设定值之差。
⑤振荡周期T ——过渡过程的第一个波峰与相邻的第二个同向波峰之间的时间间隔，其倒数称为振荡频率。
第二章 过程装备控制基础1.什么是被控对象的特性？表征被控对象特性的参数有哪些？它们的物理意义是什么？ n<1，发散振荡 n 〉1，衰减振荡 n=1，等幅振荡 n →∞，单调过程答：所谓被控对象的特性，是指当被控对象的输入变量发生变化时，其输出变量随时间的变化规律（包括变化的大小，速度），描述被控对象特性的参数有放大系数K，时间常数T和滞后时间τ。
K——被控对象重新达到平衡状态时的输出变化量与输入变化量之比。
由于放大系数K反映的是对象处于稳定状态下的输出和输入之间的关系，所以放大系数是描述对象静态特性的参数。
