带回流线的直接供电方式接触网防雷技术的研究毕业设计(论文)
铁路牵引供电接触网直击雷防护分析
铁路牵引供电接触网直击雷防护分析摘要：随着我国铁路事业的迅速发展，人们对铁路运输的依赖性日益增强，对其安全性能的要求也越来越高。
铁路是一种以牵引动力的现代交通运输方式，在其设备的维修中，牵引供电系统的正常运转起到了至关重要的作用，一旦遭到雷击，将会造成很大的损失，因此，雷击是造成牵引供电系统故障的一个重要因素。
针对这一问题，本文对铁路牵引供电接触网防雷技术作了较深入的讨论。
关键词：铁路；牵引供电；接触网；防雷措施引言有关资料表明，在铁路运行过程中，接触网被雷击伤的概率很高，已成为不可忽视的问题。
如京沪高速铁路北京至上海段，由于接触网遭雷击，导致列车停运2小时，给铁路企业带来了巨大的经济损失。
因此，为了保障铁路的安全运行，有必要对接触网直接雷电防护技术进行改进。
1.防雷技术1.1.架设避雷线架设避雷线，可以形成扇形屏蔽区域，达到规避直击雷的目标。
与传统技术相比，该技术可以改善雷电感应过电压的参数值，有助于强化防雷效果。
根据现有工程项目经验，避雷线通常安装在塔杆顶部位置，设定保护角20°~30°，与横腕臂相距1.7m，与地线连接。
上述结构可确保雷击后的电压快速泄漏至大地，达到保障安全的目的。
1.2.设置避雷器目前，在高速铁路上常见的避雷器为无间隙氧化锌避雷器，在正常工况下流过壁垒的电流量几乎可以忽略不计。
但是在雷击发生后，因为避雷器具有非线性特性，瞬间通过避雷器的电流量可能达到数千安培，此时避雷器为导通状态，可以短时间内释放电压能量，最终降低雷击的伤害。
2.铁路牵引供电接触网直击雷防护措施2.1.案例概述某铁路供电段共设置6个变电所以及33个供电单元，根据2018－2020年的相关数据统计显示，近几年雷击跳闸次数明显增加，结合当地气象信息等资料展开进一步分析后发现，当地铁路牵引供电接触网雷击现象与恶劣气候数量呈正比例关系，因此，可认为雷雨等恶劣天气与雷击跳闸之间存在相关性。
2.2.防雷措施2.2.1.设置避雷器与避雷针设置避雷器与避雷针是案例项目的主要防雷措施。
浅谈电气化铁路接触网防雷技术
浅谈电气化铁路接触网防雷技术发布时间：2022-10-18T06:15:31.728Z 来源：《福光技术》2022年21期作者：彭松[导读] 科学技术发展速度不断加快，电气化铁路应运而生，其因优点突出而广泛应用，即采用能供电的方式就能够驱动火车运行，环保而且操作便利，这已经成为当前最为重要的铁路类型。
中国铁路沈阳局集团有限公司锦州供电段锦州 121000摘要：在交通轨道运输中，电气化铁路已经成为当前必不可少的路线。
其处于运行状态的过程中很容易被雷击，因此造成跳闸的问题或者出现其他供电故障问题，造成设备无法正常与进行，甚至威胁到人民的生命，因此造成巨大的财产损失。
对电气化铁路要做好防雷处理，一个重要的技术措施就是对接触网采用防雷技术进行处理，降低电气化铁路运行中的故障发生率，本论文着重于研究电气化铁路接触网防雷技术。
关键词：电气化铁路；接触网；防雷技术引言科学技术发展速度不断加快，电气化铁路应运而生，其因优点突出而广泛应用，即采用能供电的方式就能够驱动火车运行，环保而且操作便利，这已经成为当前最为重要的铁路类型。
电气化铁路本身不会产生能源促使其运营，因此需要提供安装配套的电气化设备，使其为铁路供应电能。
电气化铁路运营中，使用最为重要的就是电气化设备即为牵引供电系统，其是电气化铁路的核心，主要为两大部分，一部分是牵引变电所，另一部分是接触网，其中，接触网非常容易受到雷电的危害。
气候条件对牵引供电系统产生影响，尤其是雷电影响巨大，如果没有采用科学有效的措施，就会导致电气化铁路运营的过程中产生故障，对接触网防雷技术做好防雷工作是非常必要的[1] 。
一、接触网遭到雷击的特点接触网遭到雷击的特点主要为三个方面，即绝缘子部位遭雷击的几率高，最高处遭受雷击的几率高，雷击后果为设备烧损，具体如下：（一）绝缘子部位遭雷击的几率高如果电气化铁路的接触网遭到雷击，绝缘子部位的几率最高。
从近年来所发生的各种雷击事故情况来看，在电气化铁路接触网中，发生雷击事故几率最高的是绝缘子部位，占有比例超过总数的一半，如果雷雨天气产生巨大的雷电将绝缘子击穿，设备就会产生故障，无法正常发生功能，严重影响整个铁路的运行。

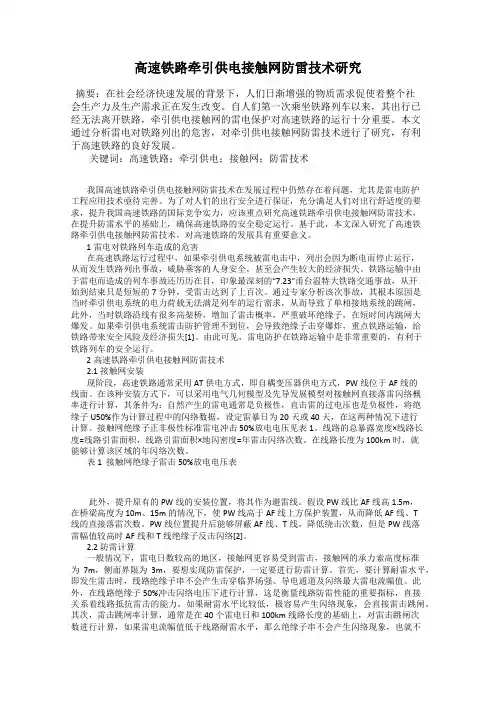

高速铁路牵引供电接触网防雷技术研究
高速铁路牵引供电接触网防雷技术研究摘要：在社会经济快速发展的背景下，人们日渐增强的物质需求促使着整个社会生产力及生产需求正在发生改变。
自人们第一次乘坐铁路列车以来，其出行已经无法离开铁路，牵引供电接触网的雷电保护对高速铁路的运行十分重要。
本文通过分析雷电对铁路列出的危害，对牵引供电接触网防雷技术进行了研究，有利于高速铁路的良好发展。
关键词：高速铁路；牵引供电；接触网；防雷技术我国高速铁路牵引供电接触网防雷技术在发展过程中仍然存在着问题，尤其是雷电防护工程应用技术亟待完善。
为了对人们的出行安全进行保证，充分满足人们对出行舒适度的要求，提升我国高速铁路的国际竞争实力，应该重点研究高速铁路牵引供电接触网防雷技术，在提升防雷水平的基础上，确保高速铁路的安全稳定运行。
基于此，本文深入研究了高速铁路牵引供电接触网防雷技术，对高速铁路的发展具有重要意义。
1雷电对铁路列车造成的危害在高速铁路运行过程中，如果牵引供电系统被雷电击中，列出会因为断电而停止运行，从而发生铁路列出事故，威胁乘客的人身安全，甚至会产生较大的经济损失。
铁路运输中由于雷电而造成的列车事故还历历在目，印象最深刻的“7.23”甬台温特大铁路交通事故，从开始到结束只是短短的7分钟，受雷击达到了上百次。
通过专家分析该次事故，其根本原因是当时牵引供电系统的电力荷载无法满足列车的运行需求，从而导致了单相接地系统的跳闸，此外，当时铁路沿线有很多高架桥，增加了雷击概率，严重破坏绝缘子，在短时间内跳闸大爆发。
如果牵引供电系统雷击防护管理不到位，会导致绝缘子击穿爆炸，重点铁路运输，给铁路带来安全风险及经济损失[1]。
由此可见，雷电防护在铁路运输中是非常重要的，有利于铁路列车的安全运行。
2高速铁路牵引供电接触网防雷技术2.1接触网安装现阶段，高速铁路通常采用AT供电方式，即自耦变压器供电方式，PW线位于AF线的线面。
在该种安装方式下，可以采用电气几何模型及先导发展模型对接触网直接落雷闪络概率进行计算，其条件为：自然产生的雷电通常是负极性，直击雷的过电压也是负极性，将绝缘子U50%作为计算过程中的闪络数据，设定雷暴日为20天或40天，在这两种情况下进行计算。
高速电气化铁路接触网防雷研究
高速电气化铁路接触网防雷研究摘要：电气化铁路接触网在铁路运输系统中起着至关重要的作用，但常会受到雷电等自然环境的影响，造成设备故障和其他损失。
同时，随着铁路建设越来越完善，电气化铁路接触网在铁路运输系统中的作用越来越重要，而铁路接触网的安全性也成为铁路运输系统中一项重要的问题。
本文论述了铁路接触网防雷设计及接触网雷电特点，分析了接触网雷击跳闸的危害，并提出了铁路接触网的防雷措施。
关键词：电气化；接触网；防雷措施我国电气化铁路横跨东西纵贯南北，所经地区地理气候千差万别，情况复杂，尤其是高速铁路采用高架桥形式，接触网成为小区域内的相对高点，使其遭受雷害的几率大大增加，一旦遭受雷击则易造成绝缘闪络断裂、线路跳闸等事故，甚至会导致列车停运，对铁路运输造成巨大影响。
因此，接触网的防雷是实现电气化铁路安全、稳定、不间断供电的一个重要环节。
1 铁路接触网防雷设计目前，我国的高速铁路地理区域跨度较大，没有备用系统，在这种情况下，一旦遭遇雷击将形成永久性故障，不可避免地造成供电区段的中断。
根据铁路相关规定，只有强雷区接触网才能架设独立的避雷线，通常情况下，我国的高速铁路接触网多处在多雷区，接触网没有架设避雷线，使高速铁路接触网及易遭受雷击，从而造成损坏。
为更好地保障高速铁路接触网的运行，应提高铁路运行的可靠性和安全性。
我国的高速铁路接触网在防雷设计方面，主要依据和参考的是在高速铁路设计规范中的铁路电力牵引，在供电设计规范中和铁路防雷电磁兼容及接地工程技术暂行规定中有明确的规定。
以雷电天数的多少可将区域分为四个级别:平均每年的雷电天数在不超过二十天的地区划为少雷区，而平均每年雷电天数多于二十天，不到四十天的地区划为多雷区，另外，平均每年的雷电天数超过四十天，不到六十天的地区划为高雷区，而平均每年雷电天数超过六十天的地区划为强雷区。
高速铁路接触网在防雷设计和采取防雷措施时，更多的是架设架空避雷线及安装避雷器的办法，同时，还需要做好相应的高速铁路接触网防雷的接地措施。
带回流线的全并联直供系统研究
