电梯限速器校验实施细则
7附件M 限速器型式试验细则
附件M限速器型式试验细则M1 型式试验基本规定M1.1 适用范围本细则适用于曳引驱动式和强制驱动式电梯、液压电梯、杂物电梯限速器的型式试验。
M1.2 样品规定型式试验申请单位应当向型式试验机构提供安装调试完毕、能够正常使用的限速器作为型式试验样品，并且还应当提供与正常安装使用相同的限速器钢丝绳一根，钢丝绳的长度由型式试验机构确定，以及与限速器配套的张紧装置一套。
M1.3 型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交下述型式试验技术文件资料：M1.3.1 基本内容(1)申请单位名称、地址、联系人和联系方式；(2)制造单位名称、地址；(3)限速器的名称、型号。
M1.3.2 计算资料(1)产品设计计算说明书、产品图纸等技术资料；(2)非夹持式限速器绳轮的槽型和摩擦力的设计计算说明和/或热处理硬度参数；(3)限速器用钢丝绳结构、直径和最小破断负荷，钢丝绳承载安全系数的设计计算说明；(4)拉索(如有)最小破断负荷。
M1.3.3 主要结构参数(1)使用该限速器的电梯的额定速度；(2)限速器结构、动作、所用材料、部件尺寸和配合公差装配图；(3)限速器绳轮节圆与外圆直径尺寸；(4)限速器动作时所产生的限速器绳提拉力的预期值；(5)由该限速器操纵的安全钳装置的类型；(6)安全钳提拉机构的结构；(7)张紧装置的结构、最小质量及其悬挂方式；(8)拉索(如有)的长度范围及其最小弯曲半径；(9)对于防爆限速器，还需提供所用的防止非电气火花材料的材质证明文件和所使用的附着方法的说明。
M1.3.4 相关技术文件(1)安装、调试说明书；(2)限速器钢丝绳检验报告；(3)特殊工作环境(室外、防爆等)适用情况及措施说明；(4)申请单位认为其它需要说明或者提供的资料；(5)型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。
M1.3.5 出厂随机文件(1)电梯限速器产品出厂合格证明；(2)安装使用说明书。

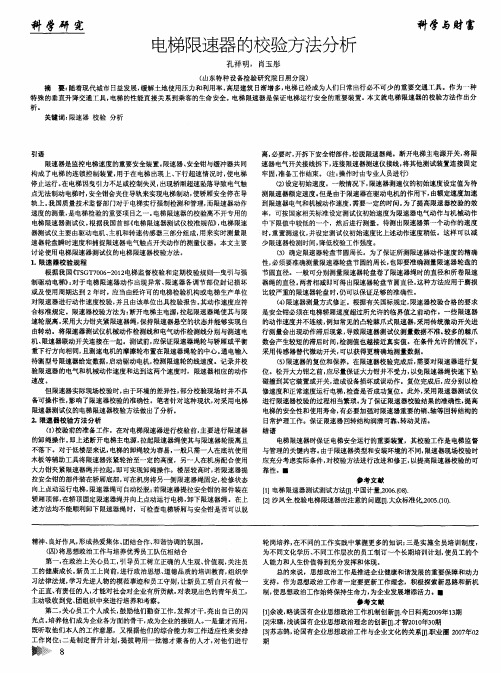

电梯限速器的校验方法分析
科学 与财富
电梯限速器的校验方法分析
孔祥 明， 肖玉彤
摘
（ 山东特种设备检验研究 院日照分 院） 要： 随着现代城市 日益发展， 缓解 土地使用压力和利用率 ， 高层建筑 日渐增多， 电梯 已经成 为人们 日 常 出行必不可少的蘑要交通 具 。作为一 种 特 殊的垂直升降交通 】 ＿ ． 具， 电梯的性 能直接 关系到乘 客的生命安全 。 电梯 限速器是保证 电梯运行安全的重要装 鼹。 本文就电梯 限速器 的校验方法作 出分
速器电气 开关接线拆 下， 连接限速器测速仪接线 ， 将其他测试装置连接固定
牢固 ， 准备工作结束。 （ 注： 操作时由专业人员进行） （ ２ ） 设定初始速度。一般情况下 ， 限速器测速仪的初始速度设定值为待 测限速器额 定速度。 但是 由于限速器在驱动电机的作用下 ， 由额定速度加速 到限速器电气和机械动 作速度， 需要一定的时间。 为了 提高限速器校验 的效 率 ，可按国家相关标准设定测试仪初始速度为限速器 电气动作 与机械动作 中下 限值中较低 的一个，然后进行测量 。待测出限速器第一个动作 的速度 时， 重置测速 仪， 并设定测试仪初始速度 比上述动作速度稍低 。这样可 以减
２ ． 限速器校验方法分析 （ １ ） 校验前的准备工作 。在对电梯 限速器进行校验前 ， 主要进行 限速器 的卸绳操作 。 即上述断开 电梯主电源 ， 拉起限速器绳使其与限速器轮脱离且
不落 下。对于低楼层来说 ， 电梯 的卸绳较为容易， 一般只需一人在底坑使用 木板等辅助工具将限速器张紧轮抬至…定的高度，另～人在机房配合使用 大力钳夹紧 限速器绳并拉起 ， 即可实现卸绳操作。楼层较高时 ， 若限速器提 拉安全钳 的部件装在轿厢底部 ， 可在机房将另～侧限速器绳固定， 检修状 态 向上 点动运行 电梯 ， 限速 器绳可 自动松脱 ； 若限速 器提拉 安全钳的部件装在 轿厢顶部， 在轿顶 固定限速器绳并 向上点动运行 电梯， 卸下 限速器绳 。在上 述方法均不 能顺利卸下限速器绳时 ， 可检查 电梯轿厢与安全钳是否可以脱
电梯限速器校验的注意事项
电梯限速器校验的注意事项电梯限速器是电梯安全的关键性零部件之一，它能在电梯运行过程中监测电梯速度，一旦速度异常，限速器就会发出信号，切断电梯运行。
为了保证电梯的安全运行，定期对电梯限速器进行校验是非常重要的。
以下是电梯限速器校验的注意事项：1. 校验周期：校验周期根据当地法规和标准来确定，一般为每年一次。
此外，当电梯发生过速或其他异常情况时，也需要进行立即校验。
2. 校验机构：校验应由具备资质的电梯维保公司或专业的检测机构进行，他们应有合法的执业证书，具备相应的技术实力和设备。
3. 校验项目：电梯限速器的校验项目包括限速器的基本参数测试、限速器动作测试和限速器的可靠性测试。
3.1 基本参数测试：包括限速器的起动速度测试、失速速度测试、启动加速度测试、停止加速度测试等。
这些测试是为了检验限速器的各项参数是否符合规范要求，确保其性能良好。
3.2 动作测试：限速器的动作测试是为了检验限速器是否能在电梯速度异常时及时发出信号切断电梯运行。
通过改变电梯速度，观察限速器是否能够准确地动作，切断电梯运行。
3.3 可靠性测试：可靠性测试是对限速器的可靠性进行验证。
一般通过进行长时间的运行测试，模拟各种工况，观察限速器的工作状态和表现。
4. 校验记录：校验过程中，应详细记录限速器的校验结果，包括限速器的各项参数、动作测试结果、可靠性测试结果等。
校验记录应被妥善保存，以备后续查阅。
5. 校验结果处理：如果限速器校验合格，应及时向相关管理部门报备，并在电梯设备上贴上合格标签。
如果限速器校验不合格，应及时进行修复或更换，确保电梯的安全运行。
6. 校验后的措施：校验结束后，应对电梯进行全面的检查，包括传动系统、安全装置、轿厢、井道等其他关键部件，确保电梯的各项安全指标都符合规范要求。
7. 定期维护：限速器校验只是保证限速器本身的安全性能，电梯的其他部件也需要定期检测和维护。
定期维护能够及时发现潜在的故障隐患，并及时修复，确保电梯的长期安全运行。

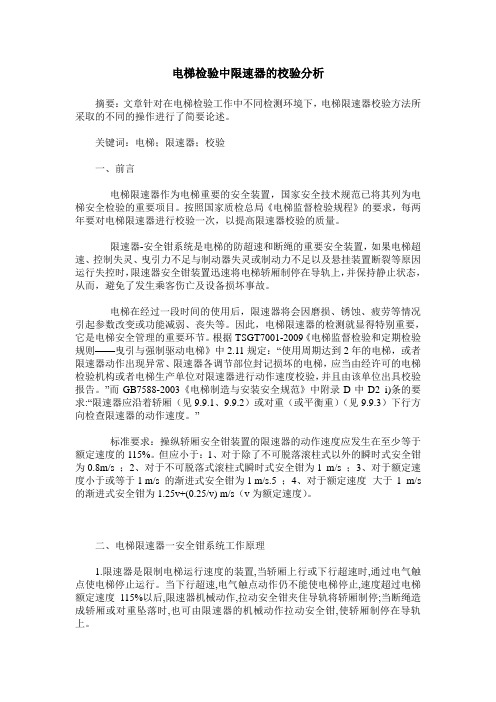

电梯检验中限速器的校验分析
电梯检验中限速器的校验分析摘要：文章针对在电梯检验工作中不同检测环境下，电梯限速器校验方法所采取的不同的操作进行了简要论述。
关键词：电梯；限速器；校验一、前言电梯限速器作为电梯重要的安全装置，国家安全技术规范已将其列为电梯安全检验的重要项目。
按照国家质检总局《电梯监督检验规程》的要求，每两年要对电梯限速器进行校验一次，以提高限速器校验的质量。
限速器-安全钳系统是电梯的防超速和断绳的重要安全装置，如果电梯超速、控制失灵、曳引力不足与制动器失灵或制动力不足以及悬挂装置断裂等原因运行失控时，限速器安全钳装置迅速将电梯轿厢制停在导轨上，并保持静止状态，从而，避免了发生乘客伤亡及设备损坏事故。
电梯在经过一段时间的使用后，限速器将会因磨损、锈蚀、疲劳等情况引起参数改变或功能减弱、丧失等。
因此，电梯限速器的检测就显得特别重要，它是电梯安全管理的重要环节。
根据TSGT7001-2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》中2.11规定：“使用周期达到2年的电梯，或者限速器动作出现异常、限速器各调节部位封记损坏的电梯，应当由经许可的电梯检验机构或者电梯生产单位对限速器进行动作速度校验，并且由该单位出具校验报告。
”而GB7588-2003《电梯制造与安装安全规范》中附录D中D2 i)条的要求:“限速器应沿着轿厢（见9.9.1、9.9.2）或对重（或平衡重）（见9.9.3）下行方向检查限速器的动作速度。
”标准要求：操纵轿厢安全钳装置的限速器的动作速度应发生在至少等于额定速度的115%。
但应小于：1、对于除了不可脱落滚柱式以外的瞬时式安全钳为0.8m/s ；2、对于不可脱落式滚柱式瞬时式安全钳为1 m/s ；3、对于额定速度小于或等于1 m/s 的渐进式安全钳为1 m/s.5 ；4、对于额定速度大于1 m/s 的渐进式安全钳为1.25v+(0.25/v) m/s（v为额定速度）。
二、电梯限速器一安全钳系统工作原理1.限速器是限制电梯运行速度的装置,当轿厢上行或下行超速时,通过电气触点使电梯停止运行。

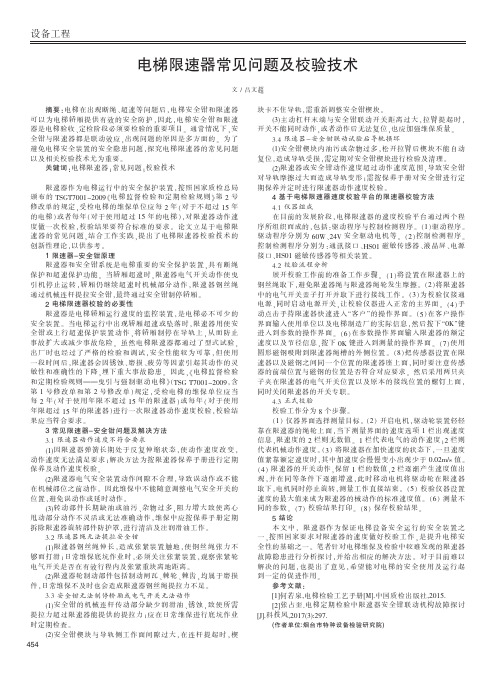

电梯限速器常见问题及校验技术
对导轨摩擦过大而造成导轨变形%需按保养手册对安全钳进行定 期保养并定时进行限速器动作速度校验$
基于电梯限速器速度校验平台的限速器校验方法 仪器组成 在目前的发展阶段"电梯限速器的速度校验平台通过两个程 序所组织而成的"包括,驱动程序与控制检测程序$ (&)驱动程序$ 驱动程序分别为 .%/!(01 安 全 驱 动 电 机 等 $ (()控 制 检 测 程 序 $ 控制检测程序分 别 为 ,通 讯 接 口 !2"%& 磁 敏 传 感 器 !液 晶 屏 !电 源 接口!2"%& 磁敏传感器等相关装置$ 校验流程分析 展开校验工作前的准备工作步骤$ (&)将设置在限速器上的 钢丝绳取下"避免限速器绳与限速器绳轮发生摩擦$ (()将限速器 中的电气开关盖子打开并取下进行接线工作$ (-)为校验仪接通 电源"同时启动电源开关"让校验仪器进入正常的主界面$ (0)手 动点击手持限速器快速进入-客户.的操作界面$ (*)在客户操作 界面输入使用单位以及电梯制造厂的实际信息"然后按下 -%3.键 进入到参数的操作界面$ (.)在参数操作界面下 %3 键进入到测量的操作界面$ ($)使 用 圆形磁钢吸附到限速器绳槽的外侧位置$ (4)把传感器设置在限 速器以及磁钢之间同一个位置的限速器座上面"同时要注意传感 器的前端位置与磁钢的位置是否符合对应要求$ 然后采用两只夹 子夹在限速器的电气开关位置以及原本的接线位置的螺钉上面" 同时关闭限速器的开关专职$ 正式校验 校验工作分为 4 个步骤$ (&) 仪器界面选择测量目标$ (() 开启电机"驱动轮装置轻轻 靠在限速器的绳轮上面"当下测量界面的速度选项 & 栏出现速度 信息"限速度的 ( 栏则无数值$ & 栏代表电气的动作速度%( 栏则 代表机械动作速度$ (-) 将限速器在加快速度的状态下"一旦速度 值紧靠额定速度时"其中加速度会慢慢变小 出 现 少 于 %5%(678 值 $ (0) 限速器的开关动作"保留 & 栏的数值"( 栏逐渐产生速度值出 现"并在同等条件下逐渐增速"此时移动电机将驱动轮在限速器 取下"电机同时停止旋转"测量工作直接结束$ (*) 校验仪器设置 速度的最大值来成为限速器的械动作的标准速度值$ (.) 测量不 同的参数$ ($) 校验结果打印$ (4) 保存校验结果$ 结论 本文中" 限速器作为保证电梯设备安全运行的安全装置之 一"按照国家要求对限速器的速度做好校验工作"是提升电梯安 全性的基础之一$ 笔者针对电梯维保及检验中较难发现的限速器 故障隐患进行分析探讨"并给出相应的解决方法$ 对于目前难以 解决的问题"也提出了意见"希望能对电梯的安全使用及运行起 到一定的促进作用$ 参考文献 9&:何 若 泉 ;电 梯 检 验 工 艺 手 册 9<:5中 国 质 检 出 版 社 ;(%&*5 9(:张 占 奎5电 梯 定 期 检 验 中 限 速 器 安 全 钳 联 动 机 构 故 障 探 讨 9=:5科 技 风 ;(%&$+-,>()$5 作者单位烟台市特种设备检验研究院
限速器校验步骤讲稿
限速器校验步骤讲稿主讲：漳州分院张伟仁一外观检查限速器校验前应先对其进行外观检查核对。
内容有：1.限速器上应有铭牌，铭牌上应标注型号、额定速度、电气和机械的动作速度。
2.限速器上的旋转部件应转动灵活、润滑可靠。
3.限速器支架上应标有旋转方向，可调节部位应有封记。
4.限速器上的电气开关和机械动作部件应完好，动作灵活、准确、可靠，无异常声响。
5.定检时要注意，限速器铭牌上的型号、出厂编号是否与检验记录相符。
二实际操作1. 用仪器附带的六角扳手将旋转触头安装固定到EC-900电梯测速仪上。
将电源开关置于m/min档；此时确认SIG1、SIG2初值是否为0。
手动旋转触头，检查仪器仪表的数值显示是否正常，SIG1、SIG2是否能正常锁定仪表显示数值。
2. 将电梯开离底层至适当位置后（应在接近顶层方便进入轿顶位置，目的是方便从机房进入轿顶操作），断开主电源开关，通知配合人员到底坑，将底坑的张紧轮托起，使限速器绳松驰，检验员在机房用大力钳（或其它工具）夹住限速器钢丝绳将限速器绳脱离开限速器轮，并固定（在机房楼板）使其不能落下。
（A类停止点）3. 将电梯测速仪（EC-900）的一组检测线跨接到限速器联动开关的两端，试验联动开关的闭或合与电梯测速仪和一致性相符。
另一组检测线跨接到一磁座微动开关的两端，将磁座微动开关放到限速器“压杆”的下方，使甩块动作时立即拉动压杆打断开关；用电梯测速仪测试开关的位置是否合适。
（此位置一定要选择合适，目的是使限速器机械动作时能准确打到磁座微动开关）4. 用可调速的专用驱动装置（手电钻）逐渐将限速器轮加速，同时用电梯测速仪测量限速轮的线速度。
此时电梯测速仪的测试头(旋转触头)应放在限速器的限速轮上节圆位置，电梯测速仪自动记录限速器节圆处速度。
当限速器节圆处速度达到动作速度时，带动开关动作，电梯测速仪自动保持限速器开关和压杆动作的速度值。
接到限速器联动开关的两端的检测线对应的动作速度就是限速器的电气动作速度，而限速器压杆下方的磁座微动开关对应的动作速度就是限速器的机械动作速度。
电梯限速器型式试验内容、要求和方法
电梯限速器型式试验内容、要求和方法
一、概述
1、制造厂或其授权的代理人（申请单位）应填写型式试验申请书，并提交给经国家特种设备监督管理部门核准的型式试验机构。
2、试验样品的选送应由型式试验机构和申请单位商定。
3、申请单位可以派人参加型式试验。
4、型式试验必备的仪器设备
a、限速器电气和机械动作速度测试仪。
b、限速器钢丝绳张紧力测试装置。
c、或采用能够达到与上述仪器设备同样功能的仪器设备。
5、申请单位需向型式试验机构提供说明下列内容的文件资料：
⑴、限速器设计制造参数：
a、由该限速器操纵的安全钳装置的类型；
b、使用该限速器的电梯的最大和最小额定速度；
c、限速器动作时所产生的限速器绳张紧力的预期值；
d、限速器结构、动作、材料和主要零件的尺寸和公差的装配详
图；
e、限速器配套装置：钢丝绳和连接方式、安全钳提拉机构和张
紧轮的结构、尺寸和公差的装配详图；
f、限速器用钢丝绳结构、直径和最小破断负荷；
⑵、证书及随机资料：
a、上一年度限速器型式试验报告和型式试验证书，新产品的型
式试验除外；
b、限速器的调试证书复印件；
c、限速器使用维护说明书；
d、限速器用钢丝绳检验或试验报告；
⑶、试验单位要求的其它补充资料。
6、申请单位需向型式试验机构提供下列试验样品：
⑴、限速器一套；
⑵、与正常安装使用相同的限速器钢丝绳一根，钢丝绳的长度由
型式试验机构确定。
⑶、与限速器配套的张紧装置一套。
二、型式试验的内容要求与方法应符合下表的要求。
电梯限速器校验单2
电梯限速器校验单2.0米01电梯限速器是否必须校验？电梯限速器是保障电梯安全运行的重要保护装置,电梯限速器校验合格是判定电梯定期检验合格的必要条件。
《电梯监督检验和定期检验规则——曳引与强制驱动电梯》(TSG T7001—2009）（以下简称《检规》）于2009年12月4日由国家质检总局颁布实施，是我国曳引与强制驱动电梯的检验依据。
《检规》第二十一条第（三）款要求：电梯定期检验的合格判定条件为：检验项目全部合格，或者B类检验项目全部合格，C类检验项目应整改项目不超过5项。
《检规》中附件A第2.11项明确：电梯限速器校验属于B类检验项目；使用周期达到2年的电梯，或者限速器动作出现异常、限速器各调节部位封记损坏的电梯，应当由经许可的电梯检验机构或者电梯生产单位对限速器进行动作速度校验，并且由该单位出具校验报告。
02电梯限速器是由法定检验机构负责校验还是由维护单位负责校验？2017年6月12日，国家质检总局发布《质检总局关于发布<电梯监督检验和定期检验规则——曳引与强制驱动电梯>等6个安全技术规范第2号修改单的公告》（2017年第44号）（以下简称《2号修改单》），明确从2017年10月1日起执行。
《2号修改单》对《检规》进行了多处修改，其中第14条提出将原《检规》附件A中的2.11调整为2.9，限速器的检验内容与要求修改为：“受检电梯的维护保养单位应当每2年(对于使用年限不超过15年的限速器)或者每年(对于使用年限超过15年的限速器)进行一次限速器动作速度校验，校验结果应当符合要求”；检验方法修改为：“审查限速器动作速度校验记录，对照限速器铭牌上的相关参数，判断校验结果是否符合要求；对于额定速度小于3m/s的电梯，检验人员还需每2年对维护保养单位的校验过程进行一次现场观察、确认”。
综上所述，自2017年10月1日起，电梯定期检验期间电梯限速器校验不再由法定检验机构进行，而是由维保单位进行。
限速器校验标准
限速器校验标准
限速器校验标准是指对于机械设备中的限速器进行校验时所需遵循的标准。
限速器是一种用于控制机械设备运行速度的装置，其作用是在设备运行时，当设备运行速度超过预设的限速值时，限速器会自动减速或停止设备的运行，以保证设备的安全运行。
因此，限速器的校验非常重要，以确保设备的安全性和稳定性。
限速器校验标准主要包括以下几个方面：
1. 校验前的准备工作：在进行限速器校验之前，需要对设备进行检查和维护，确保设备的各项参数符合要求，同时需要对限速器进行清洁和检查，以确保限速器的正常运行。
2. 校验方法：限速器的校验方法主要包括静态校验和动态校验。
静态校验是指在设备停止运行时对限速器进行校验，动态校验是指在设备运行时对限速器进行校验。
校验方法需要根据设备的具体情况进行选择。
3. 校验参数：限速器的校验参数包括限速器的额定转速、限速器的动作速度、限速器的动作精度等。
这些参数需要根据设备的具体情况进行选择和确定。
4. 校验结果的判定：校验结果需要根据设备的具体情况进行判定，如果校验结果符合要求，则限速器可以继续使用；如果校验结果不符合要求，则需要对限速器进行维修或更换。
限速器校验标准是保证设备安全运行的重要保障，需要严格遵循标准进行校验，以确保设备的安全性和稳定性。
同时，对于限速器的维护和保养也非常重要，可以延长限速器的使用寿命，提高设备的运行效率。
限速器校验标准
限速器校验标准
限速器校验标准是指对机械设备中的限速器进行检测、校准的规范，以确保其符合安全、稳定的工作状态，避免可能的意外事故。
限速器校验标准应包括以下内容：
1.校验前的准备工作：包括限速器的安装、连接、电源及传感器的检测、校准等。
2.校验方法：包括静态校验、动态校验、负载试验等。
3.校验参数：确定限速器的校验参数，如转速、转矩、电压、电流、灵敏度、误差等。
4.校验结果的判定标准：限速器的校验结果应根据相关的标准和规范进行判定，如国家标准、行业标准等。
5.校验记录和报告：应将校验过程和结果详细记录，制作校验报告并进行归档管理。
限速器校验标准的制定和执行，将有助于提高机械设备的安全性和稳定性，降低事故风险，促进设备的可靠运行和维护。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯限速器校验实施细则
1 内容与范围
本细则规定了电梯限速器校验的基本要求与安全注意事项。
本细则适用于电梯限速器的校验。
2 引用标准与文件
TSG T7001-2009 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》
GB7588-2003《电梯制造与安装安全规范》
JG135-2000《杂物电梯》
3 总则
首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。
限速器校验范围为：s ~ 10m/s。
限速器动作速度范围应符合GB7588-2003《电梯制造与安装安全规范》或JG135-2000
《杂物电梯》的规定（见附录A），外观质量可靠，无存在异声。
电梯限速器校验有效期二年，杂物电梯限速器校验有效期五年。
校验记录编号格式：XD－XXXX－■△△△，其中XXXX为日期号；■为校验员代号；△
△△报告书序号。
限速器每个运行方向的动作速度需测试两次，若均在范围之内，则取其平均值作为最终
校验值。双向限速器应对二个方向的动作速度分别进行校验。
4注意事项
现场校验时先确认环境安全，校验全过程电梯必须在检修或停机状态。
供电电源电压为220V，电压波动不应超过±10 %，若仪器较长时间未作使用，应在校验
前通电一段时间。
现场限速器校验拖拉限速器钢丝绳时，必须用专用钩子拖拉，切勿用手拖拉。
传感器及连接线的插拔不能带电操作，不能强制将电机堵转，以避免将电机烧坏；若发
现方向不正确时，应在电机停转后改变转动方向。
校验时仪器显示为“ —— ”，其中左边显示的是限速器轮盘节圆旋转线速度，右边显
示的是橡胶轮节圆旋转线速度。左边为测量值，右边为参考值，若两者比较接近（一般
相差不超过1%）则可判定校验值有效，若相差较大时，应复核限速器轮盘节圆直径，
并重新计算和输入节圆周长。
5 校验前的准备
用大力钳夹住限速器钢丝绳一端或抬起底坑张紧轮，待钢丝绳松弛后将其脱离限速器
轮槽。
测量轮盘下方两根限速器绳内侧之间的距离，加上限速器绳的直径，得出限速器轮盘上
的节圆直径，计算其节圆周长。
取出电机及支架，将两者紧紧固定，把电机轴上的橡胶轮紧紧靠在限速器轮盘的凹槽
里或边缘上（若使用小电机此条可略过）。
用四芯屏蔽线连接控制部分主面板和电机面板上的“电机转速”插座；用二芯驱动线
连接控制部分主面板和电机面板上的“电机驱动”插座。
将小磁钢贴在限速器的轮盘上，且涂有红色的朝外侧，把霍尔传感器头对准小磁钢，
其距离应 ≤8mm，同时将霍尔传感器引出线插头插在主面板上的“传感器”插座上。
取出电源线连接电源，打开电源开关，面板显示“P”仪器即进入待测试状态。
6基本操作方法
操作方法见：《电梯限速器测试仪使用说明书》
操作流程框图：
按“复位”键
按“周长”键输入周长
按“初速”键输入初速
否
是
7 校验后的处理
若校验合格，则应在限速器校验铭牌上填写额定速度、动作速度、校验时间、校验编号，
校验铭牌悬挂在限速器的明显位置。
若校验结果与标准规定范围有偏差时，可做必要调整，调整后作好封记。如无法调整
或限速器损坏以及超出设计使用寿命的则应更换限速器。
校验结束后，应整理仪器、清点相关设备。
校验后应将限速器钢丝绳及时复位，并对限速器、轿顶安全钳拉杆和底坑限速器张紧轮
等相关部件的复位情况进行确认，并以检修速度先向上后向下先点动后小距离运行，确
认无异常情况后，电梯方可投入正常运行。
出具电梯限速器校验报告（附录B）。
按“轮号”键选择轮号
按“启动”键
达到初速值
按“测试”键
仪器自动捕捉
附加说明：
本细则于2017年8月制定，2017年10月实施。
附录 A
限速器动作速度
1、操纵轿厢安全钳的限速器的动作应发生在速度至少等于额定速度的115％。但
应小于下列各值：
a)对于除了不可脱落滚柱式以外的瞬时式安全钳为(m/s)；
b)对于不可脱落滚柱式瞬时式安全钳为1(m/s)；
c)对于额定速度小于或等于1m/s的渐进式安全钳为(m/s)；
d)对于额定速度大于1m/s的渐进式安全钳为+v(m/s)。
2、对重安全钳的限速器动作速度应大于轿厢安全钳的限速器动作速度，但不得超
过10％。
3、触发上行超速保护装置动作的限速器，其动作速度下限是电梯额定速度的
115％，上限不得超过轿厢安全钳的限速器动作速度的110％。
渐进式安全钳的限速器下行动作速度范围参考 单位（m/s）
额定速度
动作速度
范围
、杂物电梯限速器不同于上述附录条款，动作速度应不小于额定速度的115%且不大
于s，对重安全钳的动作速度应大于轿厢安全钳动作速度10%，且不大于s。
附录 B
内部记录编号：
电梯限速器校验报告
报告编号：
校验单位
使用单位
□核准证编号
□许可证编号
计量合格证书编号
电梯使用编号 限速器型号 限速器编号
额定速度
m/s
动作速度m/s
外观质量 校验
结论
上行 下行
校验用设备型号 校验用设备编号
校验依据 GB7588-2003《电梯制造与安装安全规范》
备 注
校 验 员 日 期
年
月 日
校验单位（章）
审 核 日 期
年
月 日
注： 本报告未加盖校验单位公章或涂改无效。
