OGS触摸屏简介
触摸屏制程介绍
触摸屏制程流程
Cover Glass
黏贴组合
Sensor
OCA
Sensor Glass
模块工程
切割
抛光 Sensor film 化学强化
Glass + film
Border 走线
OCR
FPCa
上油墨
Cover Lens 制程
(1) 玻璃 (2) 雷射切割 (3) CNC整边、抛光 (4) 四角研磨
G/G
Cover Glass 0.7mm
OCA
Sensor Glass
0.15mm
0.5mm
总厚：1.35 mm
GFF
Cover Glass OCA Sensor Film 0.7mm 0.1mm 0.05mm
总厚：1 mm
OCA
Sensor Film
0.1mm
Gorilla Glass 调整七种成分，包括改 变多种氧化物含量(秘密成分)，可增 加黏性、提高玻璃抗压力、加速离子 交换。
化学强化等级
Gorilla 各代强度差异，主要为离子交换程度差异
强化等级差异 强 钾离子强化层越厚，具有 较佳机械抗压力及抗刮性
弱
Cover lens 镀膜种类
1. Anti-Relfrection (AR coating) 抗反射涂层，降低反射光线 2. Anti-Sumdge (AS coating) 覆盖表面细孔，降低接触角度达到滑顺、防污。 3. Hard coating 硬度强化、耐刮 4. Anti-Glare (AG coating) 增加表面细孔降低反射光线、高精细型可防指纹
G/G Process Flow
G/G = Cover Glass + Sensor Glass 使用OCA胶贴合在一起

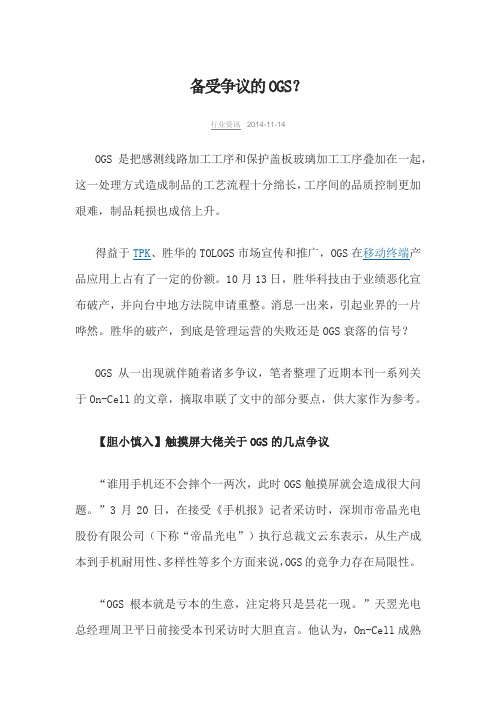

备受争议的OGS
备受争议的OGS？行业资讯 2014-11-14OGS是把感测线路加工工序和保护盖板玻璃加工工序叠加在一起，这一处理方式造成制品的工艺流程十分绵长，工序间的品质控制更加艰难，制品耗损也成倍上升。
得益于TPK、胜华的TOLOGS市场宣传和推广，OGS在移动终端产品应用上占有了一定的份额。
10月13日，胜华科技由于业绩恶化宣布破产，并向台中地方法院申请重整。
消息一出来，引起业界的一片哗然。
胜华的破产，到底是管理运营的失败还是OGS衰落的信号？OGS从一出现就伴随着诸多争议，笔者整理了近期本刊一系列关于On-Cell的文章，摘取串联了文中的部分要点，供大家作为参考。
【胆小慎入】触摸屏大佬关于OGS的几点争议“谁用手机还不会摔个一两次，此时OGS触摸屏就会造成很大问题。
”3月20日，在接受《手机报》记者采访时，深圳市帝晶光电股份有限公司（下称“帝晶光电”）执行总裁文云东表示，从生产成本到手机耐用性、多样性等多个方面来说，OGS的竞争力存在局限性。
“OGS根本就是亏本的生意，注定将只是昙花一现。
”天翌光电总经理周卫平日前接受本刊采访时大胆直言。
他认为，On-Cell成熟后，所有OGS目前所具备的优势都可以被保留，而产品的单价和售后服务成本则远低于OGS，OGS将被On-Cell替代。
难以驾驭的OGS据悉，胜华OGS前段月产能可达560-600万片，精简后降至350-400万片；洋华则已关闭中国深圳两座工厂；触控面板厂股王F-TPK，在人员上的精简已达上万人，子公司达鸿完全停产，平潭厂量产时间从去年10月拖延到今年年底，并于今年初大幅降价清理库存OGS产品。
而去年面板厂中进入OGS阵营的友达和瀚彩和金鑫，则把大部分产能转向了工艺更简单的On-Cell，也就是说，OGS在台系厂商中，处于急剧收缩状态。
反观大陆方面则是另一番情形。
去年，莱宝高科融资17.4亿元，建设OGS项目；超声电子在定增5.23亿元后，于日前再增加6亿元扩产OGS产品。
长信科技：中大尺寸OGS一体化触摸屏厂商 强烈推荐评级
长信科技(300088)公司研究/深度报告报告摘要：●ITO导电玻璃龙头厂商转型触摸屏，发力中大尺寸长信科技是ITO导电玻璃行业的龙头企业，从2010年中旬开始，以ITO导电玻璃多年技术经验积累，进入触摸屏行业。
目前公司主营业务主要有三个部分：（1）ITO 导电玻璃业务；（2）触摸屏业务；（3）玻璃减薄业务。
公司拥有大陆唯一一条量产CTP sensor 5代线，全系列中大型尺寸（从11.6寸到21.5寸）的公模触摸屏模组，已经得到了英特尔的认可。
●OGS为大屏主流技术，中大尺寸触摸屏需求旺盛OGS已成为超级本和Pad厂商的首选触控屏技术方案。
需求方面，超级本及平板的爆发式增长将产生对OGS触控屏的旺盛需求，根据IHS的统计数据，TouchNB今年的出货量将达2400万台，同比增长超过500%。
今年下半年，Intel的大力推广有望提升触控板渗透率，触摸将是Haswell超极本的必需属性。
供给方面，高世代线产能尚未释放，2013年中大尺寸OGS产能相对紧张。
●以ITO镀膜技术为基础，进行触摸屏全产业链布局（1）触摸屏的生产工艺的前段工序中的镀膜使用到磁控溅射工艺，公司在ITO镀膜工艺上的积累有助于提高靶材利用率，为公司进入触摸屏sensor行业打下技术基础。
（2）公司进行触摸屏全产业链布局。
一方面，公司通过收购下游模组厂商，成为触摸sensor和模组一体化解决方案提供商。
另一方面，公司加大对上游材料的研发力度。
●在OGS大屏优势显现，发力大尺寸市场（1）目前公司持股43%的昊信光电，拥有国内目前唯一一条5代线，切割中大尺寸面板经济性较高。
（2）昊信拥有OGS技术，明年有望全面转型OGS。
目前昊信虽然仍以GG技术为主，但是已经具备OGS产品的生产能力。
（3）收购德普特后，意味着公司获得了OGS模组的关键技术，有望消化公司目前的sensor产能。
●盈利预测和评级公司发力OGS大屏市场，收购德普特以后公司成为触摸sensor和模组一体化解决方案提供商，具有较强竞争优势。
TSP&LCD全贴和简介
TSP&LCD全贴合简介
传统贴合方式
全贴合优点
•无空气层，看起来更通透•屏幕不会进灰尘或水汽
OGS(One glass solution)•定义：一块玻璃解决方案。
保护玻璃上直接形成ITO导电膜及传感器。
OGS制造流程
•On Cell是指将触摸屏嵌入到显示屏的彩色滤光片基板和偏光片之间的方法，即在液晶面板上配触摸传感器，相比In Cell技术难度降低不少。
三星、日立、LG等厂商在On-Cell结构触摸屏上进展较快，目前，On-Cell多应用于三星Amoled面板产品上，技术上尚未能克服薄型化、触控时产生的颜色不均等问题。
•定义：将触控板功能嵌入到液晶像素中，即在显示屏内部嵌入触摸传感器功能。
OGS,On-cell, In-cell比较
厚度：
In-cell最薄，相比OGS要薄0.44mm左右，相比On-cell要薄0.33mm左右显示效果：
In-cell最优，On-cell次之，OGS最差
未来趋势
G+G
G+F。
In-Cell、On-Cell及OGS全贴合屏幕技术
In-Cell、On-Cell及OGS/Tol全贴合屏幕技术一、什么是全贴合？智能手机的竞争变得越来越激烈，许多厂商都希望通过硬件的差异化来凸显自己，什么IPS、SLCD、视网膜、ClearBlack等新名词不断的出现，很多时候在我们还未理解新技术的时候新的技术名词又诞生了。
最近又有不少手机厂商开始以“全贴合”这一技术来给自己的手机增加卖点？究竟这是什么，让我们来一起看看吧。
1、屏幕的结构从屏幕的结构上看，我们可以把屏幕大致分成3个部分，从上到下分别是保护玻璃，触摸屏、显示屏。
而这三部分是需要进行贴合的，一般来说需要两次贴合，在保护玻璃与触摸屏之间进行一次贴合，而另一次的贴合则是在显示屏与触摸屏之间。
按贴合的方式分可以分为全贴合和框贴两种。
2、框贴所谓框贴又称为口字胶贴合，即简单的以双面胶将触摸屏与显示屏的四边固定，这也是目前大部分显示屏所采用的贴合方式，其优点在于工艺简单且成本低廉，但因为显示屏与触摸屏间存在着空气层，在光线折射后导致显示效果大打折扣成为框贴最大的缺憾。
3、全贴合全贴合即是以水胶或光学胶将面板与触摸屏以无缝隙的方式完全黏贴在一起。
相较于框贴来说，可以提供更好的显示效果。
目前市场上常见的全贴合屏幕主要是以原有触控屏厂商为主导的OGS方案，以及由面板厂商主导的On Cell 和In Cell 技术方案。
全贴合优点：全贴合技术取消了屏幕间的空气，这有助于减少显示面板和玻璃之间的反光，可以让屏幕看起来更加通透，增强屏幕的显示效果。
目前一些手机像iPhone 4S、米2、Nexus 7、Ascend D1 四核也都采用了全贴合技术。
另外苹果最新推出的iMac也采用了全贴合的技术。
采用全贴合技术的iMac反光可以减少75%全贴合技术的另外一个好处是屏幕再也不会进灰了。
触控模块也因为与面板紧密结合让强度有所提升，除此之外，全贴合更能有效降低显示面板噪声对触控讯号所造成的干扰。
虽然说全贴合的优势巨大，但良品率相对较低，因为良率不佳而造成的表面玻璃和甚至面板于贴合过程中的消耗、报废，必然会造成成本的上升，因此脱泡与贴合良率的控制就会成为比材料成本更重要的因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OGS触摸屏简介
OGS制造流程图
OGS（One glass solution)结构：在保护玻璃上直接形成ITO导电膜及传感器的
技术。一块玻璃同时起到保护玻璃和触摸传感器的双重作用
前景：从技术层面来看,OGS技术较之目前主流的G/G触控技术具备以下优势:结构
简单,轻、薄、透光性好;由于省掉一片玻璃基板以及贴合工序,利于降低生产成本、提
高产品良率。但目前该技术面临感应线路的制程选择、兼做表面玻璃时该有的强度维
持与质量稳定性、控制芯片的调校等问题,良率提升困难使得量产厂商较少
OGS技术演进变局解析：
1、OGS将成为明年触控产业的主导技术方向。OGS(OneGlassSolution,即一体化触
控)的好处有三点:(1)节省了一层玻璃成本和减少了一次贴合成本;(2)减轻了重量;(3)
增加了透光度。OGS能够较好的满足智能终端超薄化需求,并提升显示效果,是明年高端
品牌终端的必然选择。
2、OGS技术演进陷入变局,触控厂商与面板厂商的利益之争加剧。在OGS具体技术
演进方向上,触控与面板厂商在技术选择上出现了分歧,触控厂商为保住独立产业链环
节,向上游强化玻璃CoverLens融合,提出了TOL(TouchOnLens)的解决方案;而面板厂
商则倾向于将触控工序内置化(in-house),提出了On-cell和In-cell的两种解决方
案。
3、Sheet方式在TOL解决方案中最具潜力。以胜华Wintek为主导的Sheet方式,
一直以来受困于边缘二次强化等问题,目前已有相应解决方案。相比TPK提出的Picec
方式,Sheet方式可以使用更高世代的基板,量产后更具规模效应优势。
4、Apple主导下On-Cell、In-Cell加速成熟。三星在AMOLED的垄断性地位,对苹
果iphone的显示效果和薄化省电均提出了更高的挑战。苹果转而寻求面板厂商Sharp、
TMD的合作,投入了极大的资金和技术支持新一代iphone的屏幕和触控技术研发，
Iphone5已采用In-cell技术。
5、In-Cell将成为OGS最终方向。从薄化效果上对比,In-Cell相比TOL要薄约
0.4mm,相比On-Cell要薄约0.3mm。In-Cell目前所遇到的“降噪”问题,需要面板厂
商和高端驱动IC厂商的深度配合解决,而苹果正具有这样的产业链整合实力,量产只是
时间问题。
6、TOL在技术成熟度和量产时间上占有优势,将会是2012年最具性价比的技术。
未来苹果与非苹果阵营的竞争已经更加著力于面板,触控技术的核心地位在下降。从产
业链竞争的现状来看,非苹果阵营市场空间更为广阔,而且重心将向中低端下沉,高性
价比的TOL技术(SheetProcess)将成为中高端市场的主导,加速对目前G/G的贴合方案
进行替代。
触摸屏行业现状： 以多点式触控应用为诉求的投射电容式触控面板主要技术分
为薄膜式（film type）及玻璃式（glass type）两种，苹果阵营采用玻璃投射式电容
（glass type），而非苹阵营则以薄膜投射式电容（film type PET）为主；目前主流
的薄膜式结构是将ITO通过光刻或印刷在PET薄膜上，外层为保护玻璃称为GFF
（Glass-Film-Film）结构，而主流的玻璃式结构系将触控传感器做在ITO玻璃上，外
层加上一片保护玻璃是为GG（Glass-Glass）结构。前者受限于高阶ITO薄膜材料掌握
在少数日商手中，后者GG贴合良率普遍偏低，都造成投射电容触控模块成本居高不下
的主因。
为了有效降低触控模块成本，同时满足终端消费性电子产品轻薄化市场趋势，近2
年触控业者积极着手研发减少ITO薄膜或ITO玻璃用量，布局发展OGS、内嵌式触控或
GF薄膜技术。OGS技术是将ITO玻璃与保护玻璃集成成一片玻璃，不仅可减少一片玻
璃，也节省一道贴合制程，约较两片式G/G产品减薄0.4毫米厚度，估计可节省约5
成成本。
目前专业触控模块大厂宸鸿、胜华、达鸿等布局发展OGS最为积极，其中，胜华
的OGS量产出货速度最快，2011年已应用在多家国际品牌大厂智能型手机上，并导入
国内一线平板计算机大厂，2012年初国内触控业者也积极投入开发OGS产品，并开始
送样给客户认证。若玻璃强化及生产效率的问题获得突破，OGS可望成为未来玻璃式触
控技术新主流。
相对于外挂式专业触控模块厂积极布局OGS技术，主要TFT或AMOLED面板厂则倾
向于发展内嵌式技术（In Cell Touch），直接将传感器做在显示器内，大致可分为
In-cell及On-cell二种技术。内嵌式触控的优点同样可节省一片玻璃及一道贴合制
程，但是由于导入内嵌式技术面板厂必须拥有LTPS技术，进入门槛相对较高，且目前
制程良率仍偏低，短期内对外挂式触控面板的影响不大。
不过，在苹果力挺内嵌式技术，近期并积极与日韩业者携手合作开发下，同时三
星今年也将推出搭配On-cell触控技术的AMOLED应用产品，内嵌式触控的后市仍不容
小觑。
2012年玻璃式触控面板在OGS、内嵌式技术相互竞逐下，正掀起一波触控技术轻
薄化市场争霸战。业者指出，触控市场在OGS发展趋势下，原有感应器、模块厂外，
保护玻璃业者、彩色滤光片厂也都有机会顺势切入触控模块领域，触控产业的革命已
蓄势待发。
值得注意的是，日前三星及其在韩国的协力供应厂商计划建置最新的OGS生产线，
并积极地在布建相关的策略供应链，例如其中关键的OGS溅镀设备技术可望由台湾厂
商北儒精密来提供，据了解三星集团可能一反过去的触控模块厂采购模式，自行in
house设置部分的触控生产线，透露出三星在触控供应链策略的转变，很值得国内业者
高度关注
