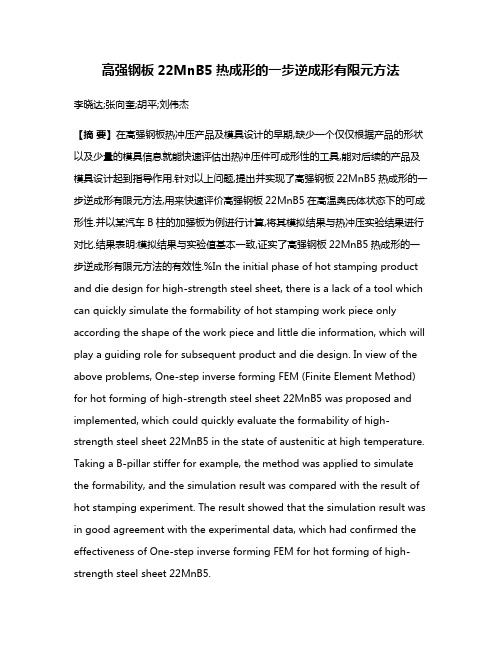

高强钢板22MnB5热成形的一步逆成形有限元方法

高强钢板22MnB5热成形的一步逆成形有限元方法李晓达;张向奎;胡平;刘伟杰【摘要】在高强钢板热冲压产品及模具设计的早期,缺少一个仅仅根据产品的形状以及少量的模具信息就能快速评估出热冲压件可成形性的工具,能对后续的产品及模具设计起到指导作用.针对以上问题,提出并实现了高强钢板22MnB5热成形的一步逆成形有限元方法,用来快速评价高强钢板22MnB5在高温奥氏体状态下的可成形性.并以某汽车B柱的加强板为例进行计算,将其模拟结果与热冲压实验结果进行对比.结果表明:模拟结果与实验值基本一致,证实了高强钢板22MnB5热成形的一步逆成形有限元方法的有效性.%In the initial phase of hot stamping product and die design for high-strength steel sheet, there is a lack of a tool which can quickly simulate the formability of hot stamping work piece only according the shape of the work piece and little die information, which will play a guiding role for subsequent product and die design. In view of the above problems, One-step inverse forming FEM (Finite Element Method) for hot forming of high-strength steel sheet 22MnB5 was proposed and implemented, which could quickly evaluate the formability of high-strength steel sheet 22MnB5 in the state of austenitic at high temperature. Taking a B-pillar stiffer for example, the method was applied to simulate the formability, and the simulation result was compared with the result of hot stamping experiment. The result showed that the simulation result was in good agreement with the experimental data, which had confirmed the effectiveness of One-step inverse forming FEM for hot forming of high-strength steel sheet 22MnB5.【期刊名称】《机械设计与制造》【年(卷),期】2017(000)009【总页数】3页(P13-15)【关键词】一步逆成形;热成形;高强钢板;22MnB5;热冲压;奥氏体【作者】李晓达;张向奎;胡平;刘伟杰【作者单位】大连理工大学汽车工程学院,辽宁大连 116024;吉林大学珠海学院,广东珠海 519041;大连理工大学汽车工程学院,辽宁大连 116024;大连理工大学汽车工程学院,辽宁大连 116024;大连理工大学汽车工程学院,辽宁大连 116024【正文语种】中文【中图分类】TH16;TG306热冲压是解决高强钢板成形困难的关键技术之一，主要因为在高温下钢板具有变形抗力小，塑性好，回弹小，易于成形等特性。

汽车高强板冲压成形的回弹补偿研究

汽车高强板冲压成形的回弹补偿研究摘要：回弹问题一直是汽车高强板冲压成形中的一大难题，而回弹补偿是控制回弹量的一种有效途径。

本文以某汽车高强板零件为例，进行全工序仿真模拟和回弹分析，利用位移回弹补偿原理对拉延型面和整形型面进行回弹补偿，并将回弹补偿后的工艺数模再次进行回弹分析，验证回弹补偿结果是否满足设计产品的精度要求，为控制汽车高强板冲压成形的回弹提供依据。

关键词：高强板；回弹补偿；位移；Autoform；ThinkDesign1 引言近年来，出于安全性、经济性和环保性的考虑，车身轻量化逐渐成为汽车工业发展的趋势之一，高强度钢板越来越广泛的应用在汽车车身制造中[1]。

然而，较普通钢板而言，高强板较低的断面收缩率以及较高的屈服强度，使得生产中容易产生回弹、破裂等成形缺陷[2]。

尤其是回弹问题，在相同条件下，高强板比普通钢板的回弹更为严重。

如何有效的控制高强板的回弹，成为冲压成形领域的一大难点。

传统的模具设计补偿方法是在模具车间现场试模实施，再通过人工手动修模得以实现，修改模具型面的次数较多，增加了模具的试模次数，模具的设计和制造周期长。

采用CAD 软件手工修改模具型面，整个修改过程不仅费时耗力，而且修改后的模型曲面质量也不好[3]。

本文利用了位移回弹补偿原理，通过Autoform软件对某汽车高强板零件进行全工序模拟，分析各工序的回弹仿真结果，运用ThinkDesign软件中的GSM（Global Shape Modeling)功能对拉延型面和整形型面进行回弹补偿，将回弹补偿后的工艺数模再次运用Autoform进行回弹仿真分析，验偿回弹补偿结果是否满足设计产品的精度要求。

2 位移回弹补偿原理2.1 位移回弹补偿流程位移回弹补偿的模具设计方法就是利用有限元数值模拟计算回弹，然后在预估有回弹的区域作出反方向的补偿值，使零件成形后的反弹正好与补偿值抵消，从而得到合格产品。

具体流程如图1所示。

图1 位移回弹补偿流程图2.2 几何补偿算法[4]在板料的有限元分析中，可以将成形零件离散成有限个单元，假设理想零件形状R是由n个节点构成的单元集合R3，回弹形状为S，即R=｛r i︱r∈R3，1≤i≤n}S=｛s i︱s∈R3，1≤i≤n}对于节点i，回弹后形状由r i变成s i，补偿后形状C为C=R+α(S-R) ≈c i=ri+α(s i-r i) （α为补偿因子）对补偿后的工艺数模重新进行全工序模拟和回弹模拟，直到找到合适的补偿因子，当满足形状偏差ε时，回弹补偿过程结束。

汽车覆盖件冲压成形非线性有限元仿真分析及质量管理

车辆工程技术29车辆技术1　绪论1.1　引言随着计算机技术及有限元技术的发展，应用数值仿真方法对板料成形过程进行计算机模拟，以替代实际试模，为覆盖件工艺设计、模具设计提供可靠的判据和合理的工艺参数，已成为当前覆盖件工艺设计、模具设计中一种重要手段。

通过在Auto-Form软件中对某汽车覆盖件进行冲压仿真，阐述了实现板料成形有限元仿真的基本步骤和仿真分析过程中的一些关键技术问题, 为实际的汽车覆盖件模具冲压成形的优化提供了参考。

1.2　汽车覆盖件冲压技术及其进展汽车覆盖件主要是指覆盖汽车发动机、底部、驾驶室和车身的用金属薄板冲压形成的表面零件和内部零件。

与一般冲压件相比，汽车覆盖件具有材料薄、形状复杂、自由曲面多、结构尺寸大以及表面质量要求高等特点。

1.3　覆盖件制造工艺流程管理分析拉延模具开发的关键是模具型面的设计，模具冲压工艺的设计很大程度上依赖于经验，为了避免修模时补焊，生产中一般都采取比较保守的设计原则，造成了后序较大的修模余量，这不仅增加了修模的难度和强度，而且每修模一次，卸、安装模具也要耗费大量时间，使得模具的开发周期和成本难以降低。

1.4　课题的主要研究内容和目的（1）利用工业工程的相关管理模块对覆盖件模具制造工艺流程进行了初步的设计管理，探讨了在工艺设计流程中，有限元仿真技术在现代设计中的作用。

（2）利用所建立的CAD模型，参照实际生产中的工艺参数，完成前壁板拉延成形过程中成形缺陷的重现，分析缺陷的形成原因和主要影响因素。

（3）针对缺陷的形成原因，以消除破裂和起皱为主要优化目标。

2　车身覆盖件冲压成形非线性有限元仿真理论2.1　概述冲压成形是一个多重非线性问题，不仅是几何非线性，而且是材料(物理)非线性，需要同时对几何非线性，材料非线性和接触非线性进行分析。

2.2　覆盖件冲压成形理论2.2.1　拉伸失稳理论拉裂是薄板冲压成形工艺过程中常见的失效形式，从宏观上来说，它是材料拉伸失稳的表现。

汽车B柱高强度钢热冲压工艺分析

汽车B柱高强度钢热冲压工艺分析张浩（沈阳华晨金杯汽车销售有限公司，辽宁沈阳110044）摘要：简要介绍了热冲压成形工艺原理，结合某汽车B柱成形案例，从参数值确定、数值模拟前期处理、数值结果分析等方面，分析了热冲压成形工艺在生产汽车B柱中的具体应用，总结了热冲压成形工艺在模具选择方面的注意事项。

关键词：汽车B柱；高强度钢；热冲压工艺0引言热冲压工艺又称为热成形技术、冲压硬化技术，是指当板料处于红热阶段时冲压成形。

在热冲压之前，需要计算原材料用量，先行下料，然后把下料好的高强度钢放置到加热设备中直至奥氏体化，温度一般为880～950℃，再然后将其放到具有冷却功能的模具上成形，在此过程中模具表面会使钢冷却、淬火，出现相变，形成马氏体，此时已经成形的汽车B 柱的强度大幅提高。

实践表明，钢强度可由500～600MPa提升到1500MPa，提高了250%，该技术被广泛应用于汽车高强度钢的成形过程中[1]。

1汽车B柱高强度钢热冲压工艺本文以某汽车B柱高强度钢成形为例，对热冲压工艺展开分析。

该汽车B柱规格为1316mm×282mm×295mm，厚度0.8mm。

其顶部凸台高，两端存在较深台阶，局部形状易变，成形过程中容易出现起皱问题。

该工艺主要包括拉延、修边、冲孔、整形4道工序，高温状态下高强度钢的流动性良好。

1.1确定参数值通过CATIA构建B柱有限元模型，热冲压工艺部件成形期间会受到温度、塑性等参数的影响。

因此，实践中往往通过热-力-相变耦合分析方法进行研究。

高强度钢材模型使用22MnB5，厚度0.8mm，加热后最后温度设定为950℃。

热冲压工艺应用初期，模具温度因其与板料接触而上升，同时又因其内部包含冷却水道，该过程中模具温度人为感受近似不变。

将模具温度设定为50℃。

相对模具而言，板料热传导系数设定为3500W/（m2·K）。

热冲压速度设定为100mm/s。

冲压期间全部摩擦系数均设定为0.35。
