一起变电站二次交流电压异常故障的分析
二次电压回路异常分析
ＵＣ Ｉ
５ ７ ． ７ Ｖ １ ２ ０ 。
ＵＬ Ｉ
５ ７ ． ７ Ｖ ０ 。
ＵＡⅡ
５７． ７ Ｖ ０。
ＵＢⅡ
５７． ７ Ｖ ／ ２４０。
ＵＣⅡ
５７． ７ Ｖ １２ ０。
ＵＬⅡ
５７． ７ Ｖ ０。
接 线正确 时相位关 系如下 ：
按照操作票进行操作 ， 合上 甲线 １ ７ １ ２ 隔离开关 ，
在准备拉 开 １ ７ １ １隔 离 开 关 时 ，甲线 保 护 装 置 冒
３ 结束 语
电压二 次 回路对 保 护装 置而 言至关 重要 ，
烟并 有烧 焦 昧 ，检查 发现保 护装 置 的电压切 换 必 须 确 保 电压 二 次 回 路 接 线 的 正 确 性 ，很 多 错 插件烧损 。 误 的接 线 在 投 入 运 行 前 很 难 发 现 ， 因 此 ，必 须 ２ ． ２ 故 障检 查 做好带 负荷 检查工 作 ，把好 电压 二次 回路检 查 检 查 烧 毁 的 电 压 切 换 插 件 ：从 烧 毁 的 电 压 的最 后 一 道 关 口，维 护 电 网安 全 稳 定 运 行 。 切 换 插 件 可 以 明显 发 现 ：印 制 板 上 导 电铜 条 多
砌 一Ｕ Ｌ ＝５ ９ ． １ ４ Ｖ， 即 ７ ＵＤ ４与 ７ ＵＤ９接 线 端子 之 间存 在 ５ ９ ． １ ４ Ｖ的压 差 ，使 １ Ｙ Ｑ Ｊ ２与
２ Ｙ Ｑ Ｊ ２继 电器 常 开 接 点 通 过 了 大 电流 ，致 使 １ ＹＱＪ ２与 ２ ＹＱＪ ２继 电器 短路 烧 毁 。
（ ６）
若 组 成 开 口三 角 的相 电压 中有 一 相 极 性 接 反则有如下幅值关系 ：
Ｕ Ｌ＝Ｕａ． － Ｉ － Ｕｂ－ ｔ － Ｕｃ ＝ ． ２ Ｕｘ （７）

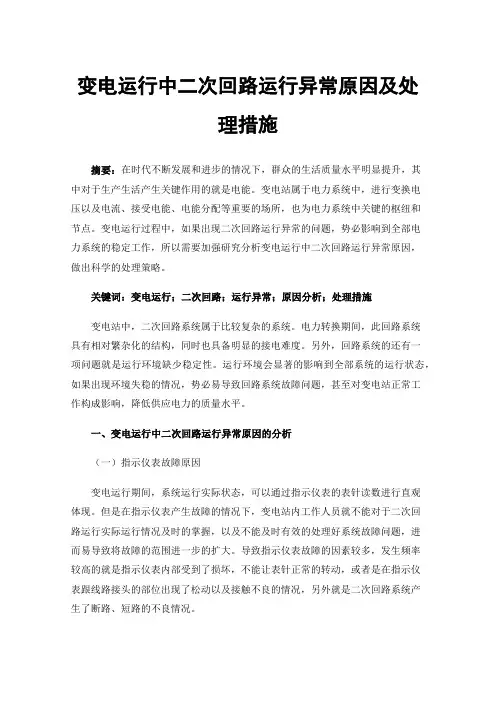

变电运行中二次回路运行异常原因及处理措施
变电运行中二次回路运行异常原因及处理措施摘要：在时代不断发展和进步的情况下，群众的生活质量水平明显提升，其中对于生产生活产生关键作用的就是电能。
变电站属于电力系统中，进行变换电压以及电流、接受电能、电能分配等重要的场所，也为电力系统中关键的枢纽和节点。
变电运行过程中，如果出现二次回路运行异常的问题，势必影响到全部电力系统的稳定工作，所以需要加强研究分析变电运行中二次回路运行异常原因，做出科学的处理策略。
关键词：变电运行；二次回路；运行异常；原因分析；处理措施变电站中，二次回路系统属于比较复杂的系统。
电力转换期间，此回路系统具有相对繁杂化的结构，同时也具备明显的接电难度。
另外，回路系统的还有一项问题就是运行环境缺少稳定性。
运行环境会显著的影响到全部系统的运行状态，如果出现环境失稳的情况，势必易导致回路系统故障问题，甚至对变电站正常工作构成影响，降低供应电力的质量水平。
一、变电运行中二次回路运行异常原因的分析（一）指示仪表故障原因变电运行期间，系统运行实际状态，可以通过指示仪表的表针读数进行直观体现。
但是在指示仪表产生故障的情况下，变电站内工作人员就不能对于二次回路运行实际运行情况及时的掌握，以及不能及时有效的处理好系统故障问题，进而易导致将故障的范围进一步的扩大。
导致指示仪表故障的因素较多，发生频率较高的就是指示仪表内部受到了损坏，不能让表针正常的转动，或者是在指示仪表跟线路接头的部位出现了松动以及接触不良的情况，另外就是二次回路系统产生了断路、短路的不良情况。
（二）中央信号装置异常原因中央信号装置的主要功能就是进行监视变电站电气设施运行状态各种信号装置，如果系统的运行状态是正常的，则可以通过中央信号装置对于出断路器和隔离开关的合、断位置明确的显示。
如果系统产生了故障问题，中央信号装置可以经灯光以及音响设备，及时的将报警信号发出，让工作人员及时的了解到故障问题，做出针对性的处理。
中央信号装置的报警信号主要是涵盖了预告信号、事故信号、位置信号三种，并且分别具备针对性的信号装置。

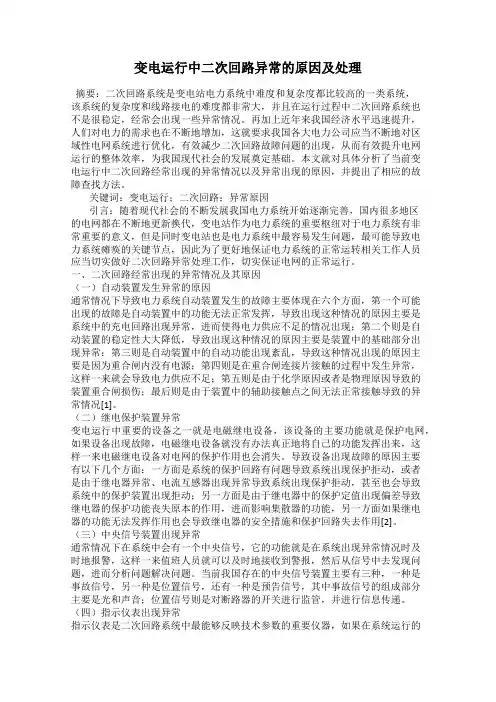

变电运行中二次回路异常的原因及处理
变电运行中二次回路异常的原因及处理摘要：二次回路系统是变电站电力系统中难度和复杂度都比较高的一类系统，该系统的复杂度和线路接电的难度都非常大，并且在运行过程中二次回路系统也不是很稳定，经常会出现一些异常情况。
再加上近年来我国经济水平迅速提升，人们对电力的需求也在不断地增加，这就要求我国各大电力公司应当不断地对区域性电网系统进行优化，有效减少二次回路故障问题的出现，从而有效提升电网运行的整体效率，为我国现代社会的发展奠定基础。
本文就对具体分析了当前变电运行中二次回路经常出现的异常情况以及异常出现的原因，并提出了相应的故障查找方法。
关键词：变电运行；二次回路；异常原因引言：随着现代社会的不断发展我国电力系统开始逐渐完善，国内很多地区的电网都在不断地更新换代，变电站作为电力系统的重要枢纽对于电力系统有非常重要的意义，但是同时变电站也是电力系统中最容易发生问题，最可能导致电力系统瘫痪的关键节点，因此为了更好地保证电力系统的正常运转相关工作人员应当切实做好二次回路异常处理工作，切实保证电网的正常运行。
一、二次回路经常出现的异常情况及其原因（一）自动装置发生异常的原因通常情况下导致电力系统自动装置发生的故障主要体现在六个方面，第一个可能出现的故障是自动装置中的功能无法正常发挥，导致出现这种情况的原因主要是系统中的充电回路出现异常，进而使得电力供应不足的情况出现；第二个则是自动装置的稳定性大大降低，导致出现这种情况的原因主要是装置中的基础部分出现异常；第三则是自动装置中的自动功能出现紊乱，导致这种情况出现的原因主要是因为重合闸内没有电源；第四则是在重合闸连接片接触的过程中发生异常，这样一来就会导致电力供应不足；第五则是由于化学原因或者是物理原因导致的装置重合闸损伤；最后则是由于装置中的辅助接触点之间无法正常接触导致的异常情况[1]。
（二）继电保护装置异常变电运行中重要的设备之一就是电磁继电设备，该设备的主要功能就是保护电网，如果设备出现故障，电磁继电设备就没有办法真正地将自己的功能发挥出来，这样一来电磁继电设备对电网的保护作用也会消失。

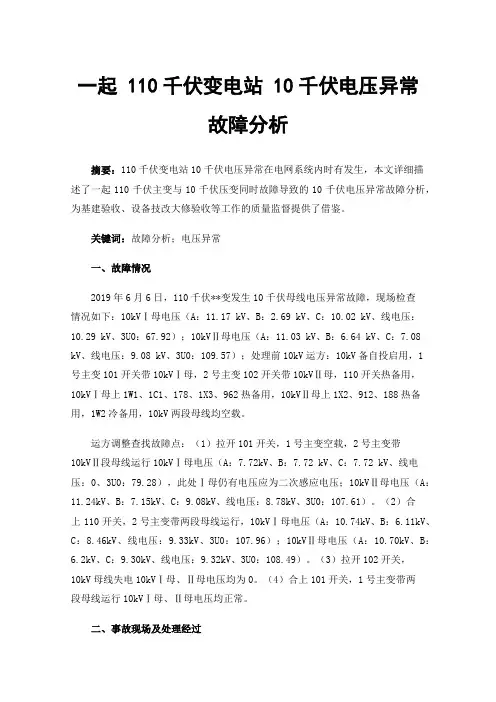

一起110千伏变电站10千伏电压异常故障分析
一起 110千伏变电站 10千伏电压异常故障分析摘要：110千伏变电站10千伏电压异常在电网系统内时有发生，本文详细描述了一起110千伏主变与10千伏压变同时故障导致的10千伏电压异常故障分析，为基建验收、设备技改大修验收等工作的质量监督提供了借鉴。
关键词：故障分析；电压异常一、故障情况2019年6月6日，110千伏**变发生10千伏母线电压异常故障，现场检查情况如下：10kVⅠ母电压（A：11.17 kV、B：2.69 kV、C：10.02 kV、线电压：10.29 kV、3U0：67.92）；10kVⅡ母电压（A：11.03 kV、B：6.64 kV、C：7.08 kV、线电压：9.08 kV、3U0：109.57）；处理前10kV运方：10kV备自投启用，1号主变101开关带10kVⅠ母，2号主变102开关带10kVⅡ母，110开关热备用，10kVⅠ母上1W1、1C1、178、1X3、962热备用，10kVⅡ母上1X2、912、188热备用，1W2冷备用，10kV两段母线均空载。
运方调整查找故障点：（1）拉开101开关，1号主变空载，2号主变带10kVⅡ段母线运行10kVⅠ母电压（A：7.72kV、B：7.72 kV、C：7.72 kV、线电压：0、3U0：79.28），此处Ⅰ母仍有电压应为二次感应电压；10kVⅡ母电压（A：11.24kV、B：7.15kV、C：9.08kV、线电压：8.78kV、3U0：107.61）。
（2）合上110开关，2号主变带两段母线运行，10kVⅠ母电压（A：10.74kV、B：6.11kV、C：8.46kV、线电压：9.33kV、3U0：107.96）；10kVⅡ母电压（A：10.70kV、B：6.2kV、C：9.30kV、线电压：9.32kV、3U0：108.49）。
（3）拉开102开关，10kV母线失电10kVⅠ母、Ⅱ母电压均为0。
（4）合上101开关，1号主变带两段母线运行10kVⅠ母、Ⅱ母电压均正常。
变压器二次侧相电压异常情况的分析
变压器二次侧相电压异常情况的分析陈辉中条山有色金属集团有限公司生产部山西垣曲043700北方铜业侯马冶炼厂二期工程5万吨电解铜扩建项目需要新投入一台主变，型号为SFZ10-1250/110，低压侧为6KV，生产厂家为陕西铜变实业股份有限公司，主变编号为2#，与1#主变分列运行。
1.2#主变试运期的异常情况2#主变试运初期，只带Ⅱ段高压开关，6KV侧并没有接带负荷，变压器相当于空载运行，此时Ⅱ段电压互感器二次回路相电压显示异常，其中两相显示3700V左右，一相2400V左右，严重不平衡。
经过与变压器生产厂家共同检查分析，决定采纳厂家意见：即让变压器带负荷运行，再看各相对地电压的变化情况。
2#主变带负荷后（约2000KW），各相对地电压基本平衡，均为3700V左右。
2. 原因分析2.1 对变压器本身及Ⅱ段高压开关系统进行检查首先对2#主变的绕组和母线及Ⅱ段高压开关系统进行了认真检察，未发现6KV侧绕组、母线及Ⅱ段高压开关系统存在单相接地故障。
同时，又查看了变压器出厂试验报告和安装后的试验报告，两份试验报告均显示变压器各项试验结果合格，所以认为变压器本身的质量性能应该没有问题。
2.22#变压器空载运行状态的分析变压器运行资料的有关章节中讲到“在中性点不接地的电力系统中，中性点的电位是不固定的，它随着系统对地电容的改变而改变。
当线路不换位或者换位不完善，各相对地电容不相等时，三相电容电流的相量和将不等于零，变压器中性点呈现一定的电位，叫做不对称电压”据以上基本原理，我们认为2#主变处于空载运行状态时，该变压器的负载仅是纯电容性负载，由于各相对地电容的不一致性，造成电力系统中性点的偏移，三相对地电压不平衡。
2.32#变压器负载运行状态的分析2#主变低压母线接入6KV电力系统，带2000KW负荷运行。
由于该厂所带负载是以电感、电阻为主要成分的感性负载，各相对地电容也当要比2#主变空载运行时的母线对地电容大很多倍。
变电运行中二次回路运行异常原因及处理措施
变电运行中二次回路运行异常原因及处理措施摘要：当电力系统发生故障，运行异常时，继电保护装置可以通过控制回路的二次电缆，快速、有选择地切除故障元件，以保证非故障部件能够继续安全运行，并及时发出报警信号。
因此，加强对变电站继电保护二次回路潜在隐患的排查，将有效保证继电保护装置的稳定运行。
然而，随着变电站规模的不断扩大，继电保护二次回路的研究变得越来越复杂。
基于这一背景，有必要及时研究和探索隐患的排查方法，并采取相关防范措施。
关键词：变电运行；二次回路；原因前言：二次电路系统是由相互连接的二次设备组成的电路系统，用于监控、控制、调节和保护一次设备。
它主要包括断路器和隔离开关电路、继电保护电路、操作电源电路和测量电路，是变电站中最复杂的系统之一。
该系统结构复杂，接电越困难，接线越复杂，运行中容易出现异常和故障，影响电网的正常运行。
因此，相关电力人员有必要研究变电站运行中二次回路异常运行的原因及其处理措施，以确保我国电网稳定、安全、可靠运行。
1.变电站运行中二次回路异常运行的原因1.1异常自动装置系统自动装置异常的原因很多。
总的来说有六个方面。
第一种是自动装置中的自动功能混乱。
造成这种现象的主要原因是处理装置中没有重合闸的电源。
二是自动装置不稳定，主要是装置的基础部分不正常。
第三，自动装置中的功能无法发挥，这是由于系统中充电电路的异常情况，使其供电不足。
第四种是装置中的重合闸接头接触时出现异常。
第五，装置中的辅助触点不能接触良好。
第六，装置的关闭是损坏或物理原因造成的，也可能是化学原因造成的。
1.2中央信号装置异常中央信号装置是用于监测变电站电气设施运行状态的各种信号装置的总称。
当系统正常运行时，中央信号装置能清楚地显示断路器和隔离开关的开/关位置。
当系统出现故障时，中央信号装置会通过音响或灯光设备发出报警信号，提醒工作人员及时发现系统故障并解决。
而且中央信号装置的报警信号一般分为提前报警信号、事故信号和位置信号三种，三者也有相应的信号装置。
变电运行中二次回路运行异常原因及处理措施分析
变电运行中二次回路运行异常原因及处理措施分析发布时间：2022-12-05T09:00:47.548Z 来源：《福光技术》2022年23期作者：王迪[导读] 电网运行建设不断完善，电力作为我国重要的能源，对促进城市发展、保证人们生活质量都有积极的影响。
国网四川省电力公司超高压分公司四川成都 610000摘要：时代的发展以及国民经济水平的提高，电能成为我国日常生活中的重要资源，在推动城市发展和经济进步中发挥着重要的作用。
变电站就是电力系统实现电压、电流转换，接受电能和分配电能的主要场所，也是电力系统的重要枢纽。
变电站运行过程中，若是出现了二次回路运行异常就会导致整个电力系统发生故障。
二次回路系统是二次设备相互连接，实现对一次设备开展监测、控制、保护的电气回路系统，二次回路系统包括断路器、隔离开关回路、继电保护回路、操作电源回路等，因此是变电站中重要的系统。
由于二次回路系统的构成较为复杂，接电难度较大，在运行中极易出现故障，阻碍电网的安全运行。
因此本文则针对变电运行中的二次回路异常问题进行分析，查找原因，制定合理的解决对策。
关键词：变电运行；二次回路运行；异常原因；处理对策电网运行建设不断完善，电力作为我国重要的能源，对促进城市发展、保证人们生活质量都有积极的影响。
因此电网运行和维护也成为了城市化发展关注的重点内容，在电力供应中，回路运行是最容易出现问题的环节，变电站中最复杂的系统就是二次回路系统。
电力转换的过程中，二次回路系统不仅是结构比较复杂，接电、接线的难度也非常大，回路系统中遇到的另外一个问题是运行环境不够稳定，运行环境对系统运行发挥积极的作用，若是环境不稳定就容易导致系统发生故障，从而会阻碍变电站的正常运行，不利于电力的正常供给。
一、变电站二次回路系统发生运行异常的原因（一）继电保护装置的异常及原因电力供应中为了避免出现较大的问题，那么会在供应系统中设置很多不同的保护装置。
变电运行中设置的保护装置为电磁继电气设备。
一起35kV电压互感器二次侧电压波动的故障分析与处理
一起35kV电压互感器二次侧电压波动的故障分析与处理摘要：电压互感器是发输变电工程中的重要设备，由于安装时的误接线，将可能导致电压测量异常，出现波动，甚至造成设备损坏，影响系统安全运行，笔者通过一起35kV电压互感器二次侧电压波动的故障的处理，结合实践分析了电压互感器二次侧电压波动的多种原因，提出了改进意见，完成了电压波动故障的处理。
关键词：电压互感器；电压波动；处理1引言电压互感器广泛应用于发电厂、变电站等电力行业，它是一种把电网中的高电压转化为低电压，便于监控、保护、电测使用的高压设备。
在我国电网中主要运用的是电磁式和电容式两种，电磁式电压互感器原理类似变压器，是一种通过电磁感应原理将一次电压按比例变换成二次电压的电压互感器，不附加其它改变一次电压的电气元件。
随着电磁式电压互感器在电网中的广泛应用，运行中也出现了一些问题，本文主要介绍一种新安装的35kV户外电磁式电压互感器在运行后出现了电压波动异常的原因及处理方法。
2故障现象某电站新安装JSZXW-35型户外式电压互感器，其变比为：，准确级次为：0.5/6P，在首次通电后发现该电压互感器二次侧电压波动异常，保护装置显示二次侧三相相电压均在53V-74V之间跳变。
经维护人员对一次侧实际运行电压在负荷侧检测，电压正常，排除了系统谐波及主变故障造成二次回路电压跳变的原因。
由此可推断故障范围在该新安装的电压互感器及其二次回路上。
3故障处理3.1系统故障排查在新安装电压互感器通电出现电压波动异常后，维护人员首先对主变本体及所在线路进行排查，并对线路负荷侧三相电压、波形进行监测，波形如图1所示为标准的正弦波。
排除了系统谐波及主变故障造成的二次电压跳变。
图1 新装电压互感器所在线路负荷侧波形3.2中性点接地方式排查根据《国家电网有限公司十八项电网重大反事故措施》中“宜在电压互感器端子箱处将每组二次回路中性点分别经放电间隙或氧化锌阀片接地”的有关要求，在电压互感器安装时，其中性点采用了经击穿保险接地的方式，如图3中的JB。
变电运行中二次回路运行异常原因及处理措施
变电运行中二次回路运行异常原因及处理措施发布时间：2023-03-24T03:05:10.741Z 来源：《科技潮》2022年36期作者：黄涛徐小明蒋高峰[导读] 当变电站出现故障后，使得对于整个变电站的继电保护的断路器不能够进行跳闸断路的动作，即是继电保护的失效，其专业术语称为保护拒动。
贵州电网有限责任公司铜仁供电局贵州铜仁 554300摘要：二次回路系统属于保护一次设备的电气回路系统，由二次设备连接后构成，这些设备主要是隔离开关回路、短路器以及操作电源回路等等，复杂性是其主要特征。
这种系统在运行过程中，容易在各种因素的影响下出现异常和故障。
因此对变电运行中二次回路运行异常原因及处理措施进行研究，具有十分重要的意义。
关键词：变电运行；二次回路；运行异常；处理措施1变电运行中二次回路运行异常原因1.1变电站继电装置异常的原因当变电站出现故障后，使得对于整个变电站的继电保护的断路器不能够进行跳闸断路的动作，即是继电保护的失效，其专业术语称为保护拒动。
对于变电站保护拒动的原因来说，其主要原因有：保护线路不通、继电器出现故障、继电器电流互感变比的选择不当、继电器调试值和保护的整定值出现错误，使得变电站出现问题时继电保护不能够启动，同时，还可能由于直流系统的多点接地，把继电器的线圈短路。
变电站保护装置发生误动，首先可能是由于变电站系统的多点直流接地，使得中间出口继电器出现跳闸。
其次是在继电器运行中的保护值的变化，使得继电保护失去了其选择性。
最后是继电器保护的接线出现错误，或者接线的极性出现相反。
最后是继电器的保护的整定值的调试的不正确，例如其保护定值过小，而其负载量却很大。
而对于变电站中双回路供电的线路来说，如果其中一条线路出现故障，而另一条线路正常的运行，并且其保护装置没有按照规定要求改大定值，就会导致继电器出现误跳闸。
1.2变电站自动装置异常的原因首先是因自动装置无需人工进行操作，自动装置的各项功能都可以提前进行设置。
变电运行中二次回路运行异常原因与故障处理技术
变电运行中二次回路运行异常原因与故障处理技术摘要：近几年来，电网建设日趋成熟，供电逐渐稳定，电力系统都会不断的革新，变电站作为其中的关键性内容，是电力系统中最为关键的内容，地位和作用都在不断升高。
回路作为电力供应中的重点，是运行中最容易出现问题的部分，因此本文就变电运行中二次回路现象展开研究，分析导致二次回路的主要原因，并且结合实际案例明确具体的处理技术，以期为运行人员提供参考，确保电力系统的正常运行。
关键词：变电运行；二次回路；运行异常；故障处理引言：二次回路是变电站中最为复杂的系统，也是电力转换的关键，但面对结构复杂的回路系统，接电难度较大，不仅如此，回路系统的运行环境不稳定性较强，极容易对导致供应问题。
想要让整个变电站正常工作，确保电力供应的稳定性，就要加强对二次回路的处理，尽可能的规避运行中的故障和影响因素。
加强对变电运行中二次回路运行异常原因与故障处理技术研究分析，对电网稳定、安全可靠运行具有重要的现实意义。
一、变电运行中二次回路运行异常原因电网系统的变电运行过程中，主要任务在于对电网运行进行管理，对电力事故故障进行处理，并且完成倒闸等操作。
通过变电运行让电力系统可以安全稳定的工作。
运行人员作为主要执行着是保证电网安全的关键力量，如在倒闸操作过程中，正确的分合电闸，保证位置正确都是非关键的要点。
尤其是在面对二次回路中的故障和运行异常上，更要提高重视程度，确保电网安全合理的运行。
在现代电网运行过程中，安全性能非常关键，充分运用变电运行技术可以让当代电网中二次回路故障发生概率降至最低。
电网建设水平不断提高，供电系统也逐渐完善升级，但二次回路的问题始终没有能够有效解决，从过往的故障信息数据来看，继电装置、自动保护装置、继电保护回路、中央信号处理装置以及指示仪表的异常是较为常见的类型。
造成这些二次回路运行异常的原因各不相同，需要结合实际情况展开具体的分析。
第一，继电装置异常。
继电装置异常有两种表现，分别为继电保护失效和继电装置误动，造成上述故障的原因有很多，吹了继电器本身的故障问题之外，数值的错误也是造成这一问题的主要原因，如：继电器调试值错误、继电保护整定值错误，都会影响到二次回路的正常运行。
