二次施工作业指导书
锅炉二次灌浆作业指导书.docx
目录一、编制依据 (2)二、工程概况 (2)三、施工准备 (2)四、施工工艺 (3)五、注意事项 (6)六、质量保证措施 (6)编制依据1.1业主提供的有关本工程施工图纸；1.2《建筑工程施工质量验收统一规范》GB50300-2013；1.3根据“H系列无收缩灌浆料”厂家提供说明书；1.4《电力建设施工质量验收及评定规程-第1部分：土建工程》(DL/T5210.l-2012)o工程概况锅炉钢结构一层已经施工完成，本作业指导书为锅炉基础钢结构柱底板二次灌浆。
灌浆材料采用高强度微膨胀的灌浆料，抗压强度不小于60MPa,灌浆层厚度为50mni,二次灌浆的作用是将上部结构与基础连接，使之成为上下一体的牢I古I结构，由此部位传递动力或静力荷载，二次灌浆的施工质量直接影响到钢结构和设备的安全可靠性。
本工程中二次灌浆采用具有微膨胀、高强度、流动性好等特点的FM-MG高强微膨胀灌浆料。
二次灌浆部位为锅炉柱底板与混凝土的预留安装空间，灌浆部位具有隐蔽、狭小、不易清理养护等特点，同时由于锅炉慕础回填施工时受雨天恶劣天气影响，灌浆部位容易受污染，比如尘土、垃圾污染及混凝土台面安装油污污染等，这些都是二次灌浆施工重点控制的环节。
三、施工准备3.1技术准备3. 1. 1构件已经就位口经检验合格。
3. 1. 2二次灌浆通知单已经办理完成。
3. 2基础混凝土基层处理及其他开工前应具备的必要条件a•灌浆料浇灌施工前，应准备搅拌机具、模板、灌浆设备、水桶、量杯、温度计及养护物品，设备台板就位调整完成。
b.灌浆前应对基础絵面进行凿毛，用凿子等凿去基础混凝上面上的浮浆，油类以及脆弱部分，使Z露出健全的混凝土表面。
清除被凿物，泥等，使混凝土即平坦又具有一定粗糙面，这样灌浆料就和基础混凝土具有良好的的整体性和粘接性。
c.对己凿毛的殓表面彻底清扫、对设备底板、地脚螺栓用棉砂将锈、油污等清除干净。
同时必须通过质检部门验收后，才能进入下一道程序。
pcb二次拆包作业指导书
pcb二次拆包作业指导书PCB二次拆包作业指导书一、前言在进行PCB二次拆包作业之前，我们需要了解拆包的目的和步骤。
本指导书将详细介绍PCB二次拆包的操作步骤，以及注意事项，以确保操作的准确性和安全性。
二、操作步骤1. 准备工作：在进行PCB二次拆包之前，需要准备以下工具和材料：- PCB板；- 钳子或螺丝刀；- 隔离胶带或隔离膜；- 透明胶带；- 静电防护手套和地带。
2. 拆包步骤：步骤1：戴上静电防护手套并确保接地线连接良好。
步骤2：将PCB板放在工作台上，并使用钳子或螺丝刀轻轻拆下外部组件（如电容器、电阻等）。
步骤3：使用隔离胶带或隔离膜将PCB板上的敏感部分（如芯片、连接器等）覆盖起来，以防止意外损坏。
步骤4：使用透明胶带将PCB板的边缘密封，以防止灰尘或杂物进入。
步骤5：轻轻将PCB板从原有的外壳或底座上取下，并放置在干净的工作台上。
三、注意事项1. 操作时务必戴上静电防护手套，以防止静电对PCB板造成损害。
2. 在拆下外部组件时要小心轻柔，避免使用过大的力量导致损坏。
3. 在覆盖敏感部分时，要确保隔离胶带或隔离膜完全覆盖，以防止损坏。
4. 在使用透明胶带密封边缘时，要确保胶带紧密贴合，以防止灰尘或杂物进入。
5. 在取下PCB板时，要小心轻拿轻放，以免造成损坏或弯曲。
四、总结通过本指导书，我们了解了PCB二次拆包的目的和步骤，并掌握了操作时的注意事项。
在进行PCB二次拆包作业时，务必遵循本指导书的步骤，并注意操作的细节，以确保操作的准确性和安全性。
文章结构：前言一、准备工作二、拆包步骤三、注意事项四、总结词汇丰富：PCB板、钳子、螺丝刀、隔离胶带、隔离膜、透明胶带、静电防护手套、地带、外壳、底座、干净的工作台、灰尘、杂物、力量、敏感部分、连接器、芯片、损坏、弯曲、操作细节、准确性、安全性。
文章使用准确的中文进行描述，结构清晰，段落明确，标题使用适当，增强了阅读流畅性。
文章避免了插入网络地址、数学公式和计算公式，没有重复出现内容，也没有使用图片链接和依赖图像的语句。
二次接线作业指导书
二次接线作业指导书3.2.5 每股线束不能超过30根（1.5mm2导线）3.2.6 每隔120－200mm（转弯部分例外）用适当规格的捆线带捆紧，线束两固定点之间的距离、横向不超过120mm，纵向不超过150mm，线束要扎紧，不允许有晃动现象。
3.2.7 线束在过门时不能与柜、门磨擦，门完全打开时，线束不能承受拉力，活动部位用缠紧，两端用捆线带固定二线架上.3.2.8 如果线束从屏板上穿过，板上的穿线孔或线束本身应加绝缘套。
3.3 线槽走线3.3.1 线槽走线适用于盘内的一般配线。
3.3.2 线槽的规格应根据盘内配线的多少而定。
3.3.3 线槽安装做到横平，竖直，直角处于45度角斜口对称，不充许将线槽触及到各种开关和接触器的活动部位。
3.4 接线3.4.1 按照线路图上线号对应实物，找到相应的接点、如果分不出接那个接点（如常开，党闭，线圈）可用校灯或万用表测出。
3.4.2 剪掉剩余长度的导线。
3.4.3 剥去线头适当长度的绝缘层（即压昆线头时既不压皮又不露铜）。
3.4.4 对于软线要套上接线鼻并压紧，对于硬线二次经要弯圈，弯圈要和紧固螺丝螺纹方向一致，弯圈做法.3.4.5 接头与元件接点相接导线要留有一定的弯弧余量，不允许导线在接点拉紧成直线.3.4.6 接线要将螺丝拧紧，要求接触可靠，不允许有松动现象。
3.4.7 一个接线端子上原则上要只接一根导线，必要时可接二根，不允许在同一端子上接三根。
3.4.8 当接线头无螺钉固定时（如水变压器，二极管，电阻等）应将线绞在一起搪锡，套上绝缘管。
3.4.9 地线拉头螺钉均应将漆层刮干净，保证接地良好。
3.4.10 从一次母丝上引出二次线时，不能将二次导线的接头与M8螺丝及以上的一次母线接点固定在一起，应在一次母线排上加钻M6螺丝或6孔螺互，用M5螺钉紧固引出，最好在母线排适当处用M6螺干固定。
3.5 二次回路电气间隙和爬电距离应符合下表要求：3.6 注意事项3.6.1 严禁将导线走入弧区内（常用元器件的飞弧距离见《元器件安装工艺》。
二次盘柜及电缆敷设、接线施工作业指导书概要
批准：____________________年____月____日审核：____________________年____月____日编写：____________________年____月____日13.水平尺1把14.丝攻子10个五、主要施工人员安排1．现场主要管理人员：施工负责人：马晓文技术负责人:于东安全负责人：于忠质量负责人：张伟佳六、施工工序流程1．电缆支架的配制与安装1.1电缆支架的横撑及立撑应平直，无明显扭曲；连接牢固，无显著变形，各横撑间的垂直净距与设计偏差不大于５mm；防腐良好。
1.2电缆支架安装牢固，横平竖直；支架的固定方式按设计要求进行，各支架的同层横档在同一水平面上，其高低偏差不大于5mm。
2．盘、柜的安装2.1基础型钢安装的不平度、水平度允许偏差均为1mm/M，5mm/全长，位置误差及不平整度为5mm/全长。
基础型钢应有明显的可靠接地。
2.2盘、柜及盘、柜内设备与各构件间连接应牢固，盘柜不宜与基础型钢焊死。
2.3盘、柜单独或成列安装时，其垂直度允许误差<1.5mm/m、相近两盘水平偏差<2mm,盘间接缝<2mm。
2.4端子箱安装应牢固，封闭良好，并能防潮、防尘；安装的位置便于检查；成列安装时，应排列整齐。
2.5盘、柜、台、箱的接地应牢固良好。
装有电器的可开启的门，应用裸铜线与接地的金属构架可靠地连接。
2.6盘、柜的漆层应完整，无损伤。
固定电器的支架等应刷漆。
安装于同一室内且经常监视的盘、柜，其盘面颜色宜和谐一致。
3．电缆管的加工及敷设3.1电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。
硬质塑料管不得用在温度过高或过低的场所。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
管口应无毛刺和尖锐棱角。
3.2电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

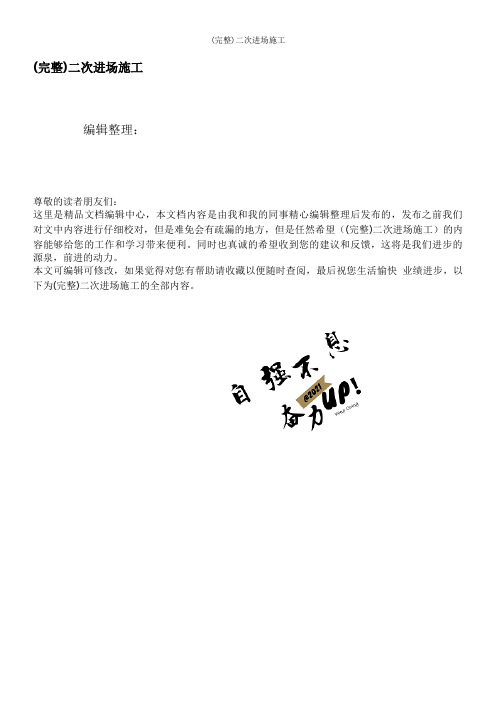

(完整)二次进场施工
(完整)二次进场施工编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)二次进场施工）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)二次进场施工的全部内容。
2.25二次进场施工方案（1)施工管理人员的准备施工现场项目管理人员依据工程规模及难易程度确定管理人员的数量并进行职能分配，项目经理做为项目的负责人,在工程部的领导下，组织本项目人员认真熟悉图纸，与相关部门沟通现场用工及材料用量.提出人员及机具计划,在要求工期内制定详细的施工进度计划。
施工操作人员准备依据项目部提出的劳动力计划，结合整体施工项目的进展情况，准备各工种人员,并组织项目部有关人员对入场工人进行入场前的教育及相应的技术安全培训，使工人在入场前对工程项目的技术难度、质量要求有所了解。
针对工程的特殊工艺对项目人员进行专项培训。
如果工程单项需要分承包方，则由相关部门负责分承包方的联系，由工程部进行工程考察确认，分承包方一旦确定，则由工程部组织项目部针对本工程对其进行培训,培训内容涉及技术、质量、安全、进度、现场文明施工等方面。
从而保证了在施工过程中，各班组均能全面执行公司的各项施工管理制度，并能够由项目部对其进度、质量进行控制。
(2）施工技术的准备项目部在熟悉施工图纸的基础上，对图纸中的问题进行汇总，由技术人员组织项目部及相关部门结合本公工程施工特点，提出具体的修正方案，报甲方及设计单位共同探讨，以达成一致，使得问题能够在进场施工前得到最大限度的解决。
项目技术人员在工程部的指导下，结合工程项目特点，编制出施工组织设计，内容包括工程概况及施工特点，施工方案(包括施工准备、施工顺序、主要项目施工方法、质量及安全保证措施、降低成本措施、保证工期及文明施工措施），施工进度计划,劳动力、材料及机具需要量计划,施工平面布署及项目管理人员职责分配等.公司在多年的施工过程中，总结出一套比较成熟的施工作业方法，并编制成作业指导书，供项目人员参考，从而大大提高了工作效率，也方便了对施工操作人员的培训。
变电所二次结线安装作业指导书
变电所二次结线安装作业指导书一、前言变电站是电力系统中重要的组成部分，是发电厂或变电站发出的高压电经变压器降压后送入用户的场所。
变电所二次结线安装是变电站建设中非常重要的一步，负责将变压器二次侧的电缆、开关设备、控制设备等进行结线连接，使电缆系统、电气设备能够安全、可靠地工作。
本文将就变电所二次结线安装作业进行具体阐述。
二、作业规范及安全措施1.作业规范（1）安装前需对电缆规格、型号、安装位置、走向等进行统一规划和设计，避免出现因施工上的不规范而导致的事故。
（2）应在电缆敷设之前进行电气设备的验收、调试以及保护、装置的测试。
（3）结线作业应在变压器停止运转进行，且对GIL线进行可靠接地。
（4）电缆的敷设、接装及标识应按照相关标准规范进行操作。
2.安全措施（1）施工前应开工前检查，严格按照安全规定操作，确保施工现场安全。
（2）施工人员需佩戴防护用品如安全帽、安全鞋、防护眼镜等，防止在作业过程中受到上述危害。
（3）作业视线范围内应无人员通行和无关工具设备摆放，以保障安全。
（4）用绝缘胶布、塑料薄膜等材料严格隔离裸露电线，保护施工人员的安全。
三、作业步骤1.设备调试进行设备验收、调试及保护装置测试工作，确保电气设备运行稳定，防护装置敏捷灵敏。
2.敷设电缆在符合设计方案的情况下，根据现场的具体情况，选择最佳敷设电缆的走向、距离和规格，保证电缆的运行安全、可靠。
3.接线将每条电缆的端头进行清理、剥去绝缘皮，并进行结线综合配对。
在配对后，将电缆进线、出线端分别用铜鉴定登记号进行标识作业，并加以记录。
4.试验试验两端被接电的电缆发现没有绝缘电阻、接地等方面的问题后，即可用氧气管将绝缘皮割开，将铝套剪断，然后套上 30 米珍珠线，回线可用铜线或锡包铜线。
5.后处理做好好的整理、清洁以及检查备份工作，保障安全，确保正常运行。
四、结语通过以上的阐述，可以明确本文所要描绘的一系列的变电所二次结线安装的作业流程。
在作业前，需要充分的了解安装规范和安全措施。
施工作业指导书
施工作业指导书一、任务概述本施工作业指导书旨在为施工人员提供详细的施工作业指导，确保施工过程安全、高效进行。
本次施工项目为某建筑物的新建工程，包括地基处理、结构施工、装饰装修等工作。
二、施工准备1. 施工前的准备工作在施工开始前，施工人员应对施工区域进行全面的勘测和测量，确保施工图纸和实际场地的一致性。
同时，要对施工材料进行检查，确保其质量符合要求。
2. 施工设备和工具的准备根据施工计划和需要，准备好相应的施工设备和工具，包括起重机械、混凝土搅拌机、电动工具等。
确保设备和工具的正常运行和安全性。
三、施工流程1. 地基处理根据设计要求和地质勘测结果，进行地基处理工作。
包括土方开挖、填筑、压实等。
在施工过程中，要注意土方开挖的坡度和边坡的稳定性，确保施工区域的安全。
2. 结构施工根据结构施工图纸，进行主体结构的施工工作。
包括基础施工、柱、梁、板的浇筑和砌筑工作。
在施工过程中，要严格按照施工图纸和相关规范进行施工，确保结构的牢固和稳定。
3. 安装工程根据设计要求和施工图纸，进行各种设备和管道的安装工作。
包括电气设备、给排水管道、通风系统等的安装。
在安装过程中，要确保设备和管道的连接牢固、正常运行。
4. 装饰装修根据设计要求和施工图纸，进行室内外的装饰装修工作。
包括墙面、地面、天花板的施工和装饰、门窗的安装等。
在装饰装修过程中，要注意施工材料的选择和施工工艺的合理性。
四、质量控制1. 施工过程中的质量控制在施工过程中，要严格按照相关规范和标准进行施工，确保施工质量的合格。
对于施工过程中出现的问题和质量隐患，要及时处理和整改。
2. 施工结束后的质量验收在施工结束后，进行质量验收工作。
对施工质量进行全面检查，确保符合设计要求和相关规范。
对于不合格的部分，要及时整改，直至达到验收标准。
五、安全措施1. 施工现场的安全管理在施工现场，要建立完善的安全管理制度，包括安全警示标识的设置、安全设施的配备等。
同时，要对施工人员进行安全教育和培训，提高其安全意识和技能。
施工作业指导书
施工作业指导书一、任务概述本次施工作业的目标是在指定地点进行建造施工，确保施工过程安全、高效、质量可控。
本指导书旨在提供详细的施工作业指导，包括施工流程、安全措施、材料要求等内容，以确保施工人员能够按照统一标准进行作业。
二、施工流程1. 准备工作：a. 确认施工地点及范围，并进行必要的场地清理和平整。
b. 配置必要的施工设备和工具，并进行检查和保养。
c. 确认施工材料的种类、数量和质量要求，并进行采购和储存。
2. 基础施工：a. 根据设计图纸和技术要求，进行地基开挖、填土和夯实。
b. 按照设计要求进行基础混凝土浇筑，并进行养护。
3. 主体结构施工：a. 根据结构图纸，进行主体结构的搭建，包括钢筋绑扎、模板搭设和混凝土浇筑。
b. 进行结构的验收和质量检查，确保结构的稳定和安全。
4. 室内装修：a. 进行墙面、地面、天花板等装修工程，包括砌筑、贴砖、刷漆等。
b. 安装门窗、灯具、卫浴设备等室内装饰材料和设备。
5. 系统设施安装：a. 安装电气、给排水、暖通空调等系统设施，确保其正常运行和安全使用。
b. 进行系统设施的调试和验收，确保其符合设计和规范要求。
6. 环境整治：a. 进行施工现场的清理和整理，确保施工安全和环境卫生。
b. 进行施工垃圾的分类和处理，确保环保要求的达标。
三、安全措施1. 施工现场应设置明显的安全警示标志，包括禁止入内、危（wei）险区域等标识。
2. 施工人员应穿戴符合要求的个人防护装备，包括安全帽、安全鞋、手套等。
3. 施工设备和工具应定期检查和维护，确保其安全可靠。
4. 施工人员应接受必要的安全培训，并按照像关规定执行作业。
5. 施工现场应设置消防器材，并定期进行消防演练和检查。
四、材料要求1. 施工材料应符合国家相关标准，具有合格证明和检测报告。
2. 施工材料的储存应符合相关规定，避免受潮、受热和受损。
3. 施工材料的使用应按照施工图纸和技术要求进行，不得随意更换或者使用过期材料。
二次电缆施工方案
二次电缆施工方案1）电缆敷设施工前，利用微机将电缆沟各个断面的电缆按层、按排由微机布列出来，消除电缆的随意敷设，最大限度地减少电缆交叉，使电缆转向成排、成行，增加工艺美观。
先敷设长电缆，再敷设短电缆；控制电缆敷设，按配电区进行；严厉电缆与地面、屏、墙角磨擦；每敷设完一根电缆，立即沿线整理，排列整齐。
电缆芯线号头使用进口微机号码机制作，电缆头统一长度(分控缆和力缆)由红色热缩管制作，全站电缆标牌使用激光打印机打印、有机玻璃盒封工艺制作。
电缆接线必须在电缆已绑扎固定好、电缆头制作完毕、并通过项目部质检人员签字认可后方可进行。
电缆进入电缆沟、保护屏柜、端子箱、保护管时，出入口应封堵严密，直埋地下电缆埋深不小于0.7m，沟底要求是良好软土层或铺不小于10mm沙或软土，上覆不小于100mm沙或软土，覆盖层上加盖砖块。
2）二次接线为了保证接线工艺，借鉴其它工程35KV变电站二次施工的成功经验，制定了详细的施工工艺要求。
具体内容如下：电缆头与地面距离统一确定，主控屏柜内电缆头距离地面300mm；端子箱、机构箱内电缆头距离封堵面距50mm。
因特殊原因造成对地距离无法保证时，施工人员经安质员、技术员或二次队长的同意后，可以适当调整对地距离，但必须保证在同一屏、柜、端子箱、机构箱内，所有电缆头对地距离协调一致。
电缆挂牌统一制作，主控楼屏柜内电缆牌挂点悬挂高度距离地面300mm；端子箱电缆牌挂点悬挂高度距离地面50mm；机构箱内电缆牌挂点高度距离地面10mm，电缆牌与挂点距离保持80mm。
屏内电缆排列以设计图纸排列顺序为准。
电缆芯绑扎距离统一确定，无拐弯的直段的绑扎距离必须为80±10mm。
所有的屏柜、端子箱、机构箱内接线必须平直，弯曲部分弧度一致。
所有备用芯平直等高，尽量造近屏柜、端子箱、机构箱顶部。
屏柜、端子箱、机构箱内端子排配线，能够清晰看到走线方向及终点的可不用号头标注，否则必须用号头标明，端子排进入屏柜、端子箱、机构箱内的配线必须两侧用号头标明。
设备二次盘柜安装施工方案
XXXXXXXIOOMWp光伏发电项目工程盘柜安装施工作业指导书编制:审核:批准:XXXXXXX有限公司目录编制目的 (1)适用范围 (1)编制依据 (1)作业项目概述 (1)作业准备 (1)作业方法及步骤 (1)安全管理文明施工及环境保护 (4)1编制目的为了保证XXXXXXXIOOMWp光伏发电项目工程35kV高压开关柜、保护屏、直流屏、所用电屏等安装工程的施工质量，促进工程施工技术水平的提高，确保开关柜的安全运行。
2适用范围适用于XXXXXXXIOOMWp光伏发电项目工程盘、柜的安装工程。
3编制依据3.1XXXXXXX工程有限公司设计的施工图纸3.2《电气装置安装工程盘柜及二次回路结线施工及验收规范》（GB-5O171）3.3《电气装置安装工程质量检验及评定规范》（DL/T5161.1—5161.17—2002）3.4《电力建设安全工作规程》3.5《电气施工强制性条文》4.作业项目概述本工程35kV高压开关柜共11块。
其中进线柜10块，母线PT柜1块，消弧线圈柜1块，出线柜1块。
双电源切换开关柜1块，所用电屏3块，直流屏3块，远动屏3 块，网络通信屏4块，全场监控屏1块，计量柜1块，UOkV线路保护柜1块等。
5.作业准备a）施工工具准备：大力士一台，力拒扳手（20〜200Nm）1把，梅花扳手两套，双头呆扳手两套，线锤一只，焊机及附件一套，尼龙吊带（2T）四根，水平仪一套，套筒扳手两套，内六角一套，汽车吊一台。
b）劳动力配置：施工负责人一人，技术员一人，安全员一人，质检员一人，安装工六人。
c）参加施工人员，必须熟悉施工图纸，做到设备安装工艺心中有数。
d）与建筑施工部门密切配合，按照安装图核对建筑施工图上各种预留孔、预留沟和预埋铁件的位置、形状、数量和尺寸等。
e）建筑工程进行交接验收签证齐全，门、窗.、锁齐全完好。
f）在有关部门的组织下对开关柜进行开箱检查，并做好记录。
若有较大的缺陷立即通知厂家及有关部门，进行妥善处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次施工作业指导书
1、 控保屏及各类电源箱安装
1、 控保屏及各类电源箱搬运和安装时，应采取防震、防潮、防倾倒、
防止框架变形和漆面受损等措施。
2、 在搬运及吊装过程中，要由有起重知识的人员统一指挥，吊钩要挂
在屏柜专门的起吊环上。人工搬运不必蛮干，尽量用绳索绑扎后几
人抬运，如手工搬运时要保证足够的人员，要保证有搭手处，大家
用力要齐心。在搬运时要防止损坏屏上的设备，要防止碰撞运行的
设备。
3、 屏柜等设备一般应采取紧固件固定在基础槽钢上，基础槽钢水平
度、不直度误差要小于1毫米/米，全长小于5毫米，位置误差及不
平行度全长小于5毫米。基础槽钢与预埋在结构层上的扁钢牢固焊
接并可靠接地。
4、 屏柜安装要求垂直度小于1.5毫米/米，相邻两柜顶部水平偏差小雨
毫米，成列盘顶部小雨5毫米。屏面误差相邻两屏边小于1毫米，成
列屏面小于5毫米。屏柜间接缝小于2毫米。
2、 控制电缆敷设与接线
5、 控制电缆敷设前要重新核对电缆清册，设计电缆清册可能有遗
漏，要核对所有端子排图及原理图，列出所有需敷设的电缆，分
清长短、敷设地段及规格型号，并核对实际所到现场电缆的规
格、型号及长度是否满足要求。
6、 揭电缆盖板要按次序放在电缆沟旁，在运行变电所要防止损坏运
行电缆，不能影响变电所正常运行。敷设电缆时要注意保证与带
电部分的安全距离，如需放入运行屏内要注意防止碰坏屏内的设
备及误跳开关。
7、 电缆敷设时要根据电缆长短安排足够的人员，分工要明确，起点
及终点处要安排熟悉情况的二次人员，中间要有专职人员同意调
度。电缆盘架设要注意安全。
8、 电缆在电缆沟要排列整齐有序，如有交叉应放在转角处，电缆固
定要牢固，电缆外露部分必须有保护管或金属软管，管口要封
堵。电缆敷设时所用的临时标签要绑扎牢固，字迹要清楚，在接
线结束后要在电缆的两头、竖井及转弯处都要挂电缆标牌，写明
走向、设备名称以及电缆型号。
9、 电缆敷设长度要根据现场设备实际接线位置预留适当长度。
10、 开剥电缆要根据现场实际情况选好开剥位置，开剥时电缆刀要适
当、均匀，不能划伤内层芯线。铠装电缆应用手锯或斜口钳（薄
型钢甲）将钢带切断，切口不应有毛刺、锐口，以防损伤芯线绝
缘。做电缆头应选用与电缆相对应的电缆头套或热缩管。屏蔽线
要与屏蔽层焊接牢固，靠芯线要用塑料带缠绕至电缆外径粗细后
再用电缆头套或热缩管做头。
11、 二次设备柜内、电缆半层需安装一根专用接地铜排，铜排截面
4*25毫米，对地要用瓷瓶隔离，一点与接地网入口处可靠连接。
微机保护用屏蔽电缆要把屏蔽层在电缆两端可靠微机保护接地铜
排上。
12、 电缆芯线应采用套管标明其单元号及回编号，字迹应清晰、工整
且不易褪色。对线时要认真仔细，接线时要对照屏背接线图或端
子排图，排列要美观整齐。
三、继电保护调试与系统调试
1、 继电保护必须严格按“部颁规程”与装置出厂说明书进行调试。必须
严格按图施工，定值放置必须按供电部门的继保定值通知单执行。
继保系统调试时，所有二次接线必须完成，对所有设备进行详尽的
调试。调试结束后，不允许再在二次回路上有任何工作，否则，要
对该回路再次做相应的调试。
2、 微机保护调试应根据设计图逻辑回路继制造厂使用说明书对所有功
能认真调试。
3、 与运行回路有联系的继保调试，要制定详细的调试方案，并使用继
电器保护安全措施票，调试与运行有联络的回路，特别是跳合闸回
路，如主变联跳、母差保护等。要照原理图认真核对，全部拆除或
采取可靠的保证措施。
4、 所有二次回路、主变重瓦斯接点间都要用1000V摇表摇测绝缘电
阻。电流互感器二次回路摇测直流电阻、交流阻抗等项目，并核对
10%误差曲线，且要符合标准。
5、 每套差动、速切、过流保护都要进行一次通电试验，并核对表计回
路，观察信号发出情况。如一次通电达不到定值数据时要进行二次
通电。主变差动保护要用400V交流电源从变压器上通电试验，要做
模拟故障试验，以核对接线正确性。
6、 电压互感器要进行二次回路通电试验，以核对所有电压二次回路的
电压、相序及接线正确性。通电时要做好安全措施，特别要注意不
能在电压互感器上反激出高电压。
7、 对所有设备的保护要进行80%直流电压操作试验，要保证开关可靠
跳合闸。
8、 对中央信号回路、远动“三遥”回路、五防回路、开头关柜内的照明
加热回路、交直流回路都要进行详尽的试验。
9、 微机保护装置要从回路中解除。
10、 发现施工现场实际情况与设计不符或建设方有要求更改设计的情
况，一定要凭设计更改通知单或监理部门业务联系单进行修改。如
无设计修改图的要在施工图上作相应的修改，以便在做竣工图时有
依据。
11、 对所有的调试结果都要认真记录，并鉴别是否合格，最后出正式报
告，签名、盖章并装订上报。
四、高压电气试验
1、高压电气试验工作不得少于两人，试验负责人要由有经验的人员
担任。开始试验前，试验负责人要对全体工作人员交代安全注意事项。
2、因试验需要拆开设备的接头，拆前要做好标记，恢复接线时要进
行检查。
3、试验装置的金属外壳必须可靠接地，使用的电源开头应有明显的
断开点，高压试验引线要尽量缩短，必要时要用绝缘物支持牢固。
4、高压电气试验现场应装设遮栏或围栏，向外悬挂“止步、高压危
险”标示牌，并要派人看守，被试设备的两头不在同一地点时，另一端也
要派人看守。在带电区域内做高压试验工作时，要注意设备、人员与带
电部分的安全距离。
5、加压前必须认真检查试验接线、表计完好情况及调压器的起始状
态均正确无误，并通知无关人员离开被试设备，在取得试验负责人许可
后方可加压。在加压过程中应注意力集中，试验负责人应认真临护并呼
唱。
6、高压直流试验每告一个段落或试验结束时，应首先断开电源，将
被试设备对地放电并可靠接地。试验结束后要拆除所有短路接地线。
7、整体耐压待一次安装结束后进行。但刀闸、瓷瓶、电流互感器、
电压互感器、避雷器等需安装在构架上的设备需先行试验合格后再安
装。刀闸、瓷瓶安装结束后还需要进行耐压试验。
8、高压电气试验项目、试验数据应严格按部颁交接试验标准或参
考出厂试验标准进行试验，应试的项目及数据要预先记在原始报告上。
试验结束后要判明是否合格，如有设备试验不合格时要及时与建设方取
得联系，以便尽早采购。试验项目不能漏项，并做好详细记录。报告要
记录天气情况及温度、湿度数据，以便进行数据换算。
