15系列钩尾框检查作业指导书
15系列钩尾框检查
作业指导书
15系列钩尾框检查岗位作业要领
安全风险提示
1. 工作时必须穿戴防砸皮鞋，防止车轮碾伤或铁屑扎伤；
2. 必须戴安全帽、防护眼镜，防止异物溅入眼睛；
3. 检修时要轻拿轻放，检修、搬运、存放时均不得落地。
类别： A2、A3级修
系统：15系列车钩缓冲装置
部件：15系列钩尾框
15系列钩尾框检查作业指导书
适用车型：22（B）、23、25B、25G、25K、25T、19K等型客车
作业人员：车辆钳工 作业时间：20～25分钟/辆
作业材料：
作业场所：钩缓间
环境要求：通风、采光良好 工装工具：天车、钩尾框/从板检查修复样板、卷尺、白色油漆笔。
操作规程：
编制依据： 1.《中国铁路总公司关于印发〈铁路客车段修规程（试行）〉的通知》铁总运﹝2014﹞349号
2.《车辆处转发中国铁路总公司运输局关于印发客车检修规程勘误的通知》（辆函〔2016〕96号）
安全防护及注意事项：
1. 警告——作业人员穿戴安全帽、劳保鞋、作业服、劳保手套。
2. 警告——各配件须轻拿轻放、防止摔碰。
3. 警告——各检测样校验标签清晰完好，校验不过期。
4. 警告——按照设备操作规程操作天车。
基本技术要求：
1. 钩尾框扁销孔长度磨耗大于105mm或钩尾框扁销孔前圆弧面至尾部内端面尺寸大于780mm时焊修。
2．钩尾框上下四个弯角处及销孔边缘须进行探伤检查。横裂纹在同一断面上宽度或深度不超过1/2、弯角处裂纹不大于10mm时焊修，
超限时报废。
15系列钩尾框检查作业指导书
序号 作业项目工具及材料 作业程序及标准
1 作业前
准备 检查样板 1.1 检查各检测样板状态。检测样板外形良好，无变形、破损；校验标签清晰完好，校验不过期。
检测样板就近摆放整齐，便于作业时取用。
1.2 检查各工具状态，确保各工具功能作用良好；同时工具就近摆放整齐，便于作业时取用。
1.3 检查天车状态。启动天车，操作天车前进、后退及吊具的升降，确保天车行进过程中无卡滞，
吊具升降过程无卡滞，并检查天车吊具探伤日期未超期。
2 钩尾框
外观检
查 2.1 目测检查钩尾框外观。钩尾框表面除锈彻底，露出金属本色。
2.2 检查钩尾框铸造标识。无制造年代和制造
单位标识的钩尾框一律报废，并在钩尾框前端
面用白色油漆笔涂打“X”型报废标记（图1）。
铸造标识
图1 15系列钩尾框检查作业指导书
序号 作业项目工具及材料 作业程序及标准
3 钩尾框
外形尺
寸测量 3.1用钩缓检修间的天车吊具卡住钩尾框的框身部位，然后启动天车进行试动作，确保天车吊具卡
死钩尾框，然后操作天车，将钩尾框吊送至工作台上，使钩尾框扁销孔朝上（图2）。
风险提示：天车吊送前，检查确保天车吊具卡死钩尾框，天车吊送过程中，天车行进速度应缓慢，
并确保行进路线上无其他作业人员及配件，防止吊送过程中磕碰作业人员或造成钩尾框的磕碰。
3.2检测钩尾框扁销孔长度。
检测方法：使用钩尾框/从板检查修复样板的“105”端检测钩尾框扁销孔的长度磨耗，样板检测端
不能通过。不符者送钩尾框焊修岗位进行焊修，并在钩尾框扁销孔磨耗过限部位处用白色油漆笔
涂打“#”型待修标记（图3）（图4）。
1
2
图2 天车吊具卡持钩尾框的两个部位 15系列钩尾框检查作业指导书
序号 作业项目工具及材料 作业程序及标准
3.3检测钩尾框扁销孔前圆弧面至尾部内端面尺寸。
检测方法：使用卷尺测量钩尾框扁销孔前圆弧面至尾部内端面尺寸，大于780mm时送钩尾框焊修岗
位进行焊修，并在钩尾框尾部用白色油漆笔涂打“#”型待修标记（图5）（图6）。
图3 钩尾框/从板检查修复样板 图4 检测方法图示 15系列钩尾框检查作业指导书
序号 作业项目工具及材料 作业程序及标准
3.4检测钩尾框框身厚度磨耗。
检测方法：使用钩尾框/从板检查修复样板的“3”端对钩尾框框身厚度磨耗进行检查，样板“3”
端不能通过，不符时送钩尾框焊修岗位进行焊修，并在钩尾框框身磨耗过限部位用白色油漆笔涂
打“#”型待修标记（图7）。
测量起始端测量终止端
图5 测量方法图示 图6 测量方法图示 15系列钩尾框检查作业指导书
序号 作业项目工具及材料 作业程序及标准
3.5检测钩尾框其他部位磨耗。
检测方法：使用钩尾框/从板检查修复样板的“4”端对钩尾框除框身外的其他部位磨耗进行检查，
样板“4”端不能通过，不符时送钩尾框焊修岗位进行焊修，并在钩尾框磨耗过限部位用白色油
漆笔涂打“#”型待修标记（图8）。 量规“3”端
图7 检测方法图示 15系列钩尾框检查作业指导书
序号 作业项目工具及材料 作业程序及标准
4 填写检
修记录 4.1 工作者按实际检修情况，在《车钩缓冲装置检修记录单》中逐项填写以上各项检修实际情况，
工作者、工长、质检员、验收员检验合格后分别签章。检修记录应如实填写，杜绝漏填错填，确
保检修数据的准确性和可追溯性，并将检修记录纳入“一车一档”管理，保存期限为1个A3修
周期或5年。 量规“4”端
图8 检测方法图示 15系列钩尾框检查作业指导书
序号 作业项目工具及材料 作业程序及标准
5 钩尾框
探伤 5.1 将检查合格的钩尾框送至钩尾框探伤岗位进行探伤，钩尾框上下四个弯角处及销孔边缘须进行
探伤检查。钩尾框上的横裂纹在同一断面上宽度或深度不超过1/2、弯角处裂纹不大于10mm时焊
修，超限时报废，并在钩尾框裂纹处用白色油漆笔涂打“#”型待修或“X”型报废标记。
6 不良件
送修 6.1 将涂打“#”型待修标记的钩尾框送至钩尾框加修岗位，将涂打“X”型报废标记的钩尾框送至
废料存放区。
7 完工整
理 7.1 擦拭样板、量规，并将工具备品放入工具箱。
7.2 清理作业场地卫生，清扫多余杂物，保证地面应无油垢、杂物，物料定置摆放。
检验指导书模板
适用范
围：适用条
件：
页码：1 总页码：00
序号
特性分类频次
0★
首件
2件/1H
全数
2件/1H
全数
2件/1H
全数
2件/1H
全数
2件/1H
全数
2件/1H
全数
2件/1H
全数
2件/1H
全数
2件/1H
全数
2件/2H
全数
2件/3H
全数
1
2
3
4
会签：批
准：检验作业指导书表格编号:Q-JYZD-HQ14-001
版 本/次:A/0
零件名称：TF133BH定子部件产品名称：HQ14后桥总成工 序：定子部件装配
巡检记录表检验项目要求/规范检验工具人员记录图示受控标识
零 件 号：-产品图号：-过程编号：-
1原材料素材件外观无异常、磕碰、表面无杂质，无明显变形，
型号规格与技术文件要求一致；目视检验员巡检记录表
操作工/首件检查包含所有检验项目，并检查设备、技术参数是否符合作
业指导文件-检验员首末件记录表
操作工/
3绕线检验项
（图示2）▲1.绕组：Φ1.0×7×6排列整齐、紧密无伤线、断线游标卡尺/目视检验员巡检记录表2装绝缘扣检验项
（图示1）1.绝缘扣安装到铁芯，要求绝缘扣对准铁芯槽进行安
装，绝缘扣底部与铁芯接触，目视无明显间隙,无间隙塞规检验员
操作工
2.绝缘扣安装后，对接处无明显台阶，两绝缘扣相差台
阶高度≤1mm；塞规巡检记录表
/
检验员
操作工/
2.线头长度：120±10mm 线尾长度：180±10mm
过桥线：145±10mm游标卡尺检验员巡检记录表
操作工/
5整体拼装检验项
（图示4） 铁芯整体拼装完成后，铜线无损伤、断裂，铁芯之间台
阶高度≤1mm游标卡尺/目视检验员巡检记录表
操作工/4 一道拼装检验项
（图示3） 铁芯拼装完成后，铜线无损伤、断裂，铁芯之间台阶高
度≤1mm游标卡尺/目视检验员巡检记录表
操作工/
巡检记录表
操作工/
7定子整形检验项 定子整形完成后，铜线无损伤、断裂，顶部平整目视检验员巡检记录表6耐压测试▲电压设定为1200V，测试时长1S，电流≤50mA为测试合格耐压仪检验员
操作工/
8定子浸漆检验项 浸漆完成后，定子无漏浸漆，并无流挂、油漆未干透等
车辆涂打标记作业指导书
作业指导书 车辆标记涂打
2/17 目 次 一、作业介绍 ...................................................... 3 二、作业流程示意图 ................................................ 4 三、作业程序、标准及示范 .......................................... 5 1. 班前准备 .................................................. 5 2. 开工准备 .................................................. 5 3. 工序控制 .................................................. 5 4. 车辆标记涂打 .............................................. 5 5. 设备故障处置 ............................................. 15 6. 质量反馈处置 ............................................. 15 7. 完工要求 ................................................. 16 四、工装设备、检测器具及材料 ..................................... 17
3/17 一、作业介绍 作业地点：检修车间检修库。 适用范围：适用于铁路货车厂修车标记涂打作业。 上道作业：车辆面漆涂装作业。 下道作业：车辆交验。 人员要求：本岗位作业须由车辆钳工完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》，上岗人员须持证上岗。 作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；作业过程注意人身安全；完工进行整理，清扫场地。
内燃机车辅修作业指导书(DF5机车交验)
成都机务段机车检修作业指导书（试行）
- 1 -
内燃机车辅修作业指导书
成都机务段机车检修作业指导书（试行）
- 2 - 内燃机车辅修作业指导书 编号：
版本：201309
系统：DF5机车交验
部件：
适用范围：DF5型内燃机车交验 作业工种：
作业工装：
作业材料：
编制依据：
成都机务段内燃机车车上检修工艺（成机技„2013‟21号）
安全风险提示：
1.易燃品按规定存放、领用。
2.作业区禁止烟火。
3.按规定穿戴安全防护用品和使用劳动保护用品。
4.作业前检查所使用工具，禁止使用不合格工具。
编制 审核 批准 日期
成都机务段机车检修作业指导书（试行）
- 3 - 序号 作业项目 工具及
材料 作业步骤 质量标准 备注 作业图示
1
倒车
根据机车检修进度提前做好倒车计划，机车倒至交车棚内
2 静态检查
车钩及缓冲装置检查
提杆无弯曲与裂纹，转动灵活。
提杆链环、链蹄环连接良好，上锁销动作可靠。
提杆座安装螺栓紧固。
车钩托板安装应牢固。磨耗板应卡牢。
车钩左右摆动灵活。
车钩伸出车架端板500mm。
车钩距轨面高度为850±10mm。
车钩三态作用灵活，开闭无阻滞。
钩舌与钩腕内侧面距离在闭锁位置时为112-122mm。
钩舌与钩腕内侧面 成都机务段机车检修作业指导书（试行）
- 4 - 距离在全开位置时为220-235mm。
车钩锁闭后钩舌内侧与车钩喉部距离为90±3mm。
钩舌尾部与钩锁间横向间隙不大于6.5mm。
钩锁跳动量不大于18mm。
将钩锁垂直向上托起，使钩锁与钩提贴靠钩锁与钩锁之间的贯通间隙不大于10mm。
上锁销与上锁销杆连接良好。
钩舌销良好，开口销位置正确。
钩体、钩舌、钩锁、上销锁无裂纹及铸造缺陷。
内燃机车辅修作业指导书(DF4B、DF12机车交验)
成都机务段机车检修作业指导书（试行）
- 1 -
内燃机车辅修作业指导书
成都机务段机车检修作业指导书（试行）
- 2 - 内燃机车辅修作业指导书 编号：
版本：201309
系统：DF4B、DF12机车交验
部件：
适用范围：DF4B、DF12型内燃机车交验 作业工种：
作业工装：
作业材料：
编制依据：
成都机务段内燃机车车上检修工艺（成机技〔2013〕21号）
安全风险提示：
1.易燃品按规定存放、领用。
2.作业区禁止烟火。
3.按规定穿戴安全防护用品和使用劳动保护用品。
4.作业前检查所使用工具，禁止使用不合格工具。
编制 审核 批准 日期
成都机务段机车检修作业指导书（试行）
- 3 - 序号 作业项目 工具及
材料 作业步骤 质量标准 备注 作业图示
1
倒车
根据机车检修进度提前做好倒车计划，机车倒至交车棚内
2 静态检查
车钩及缓冲装置检查
提杆无弯曲与裂纹，转动灵活。
提杆链环、链蹄环连接良好，上锁销动作可靠。
提杆座安装螺栓紧固。
车钩托板安装应牢固。磨耗板应卡牢。
车钩左右摆动灵活。
车钩伸出车架端板500mm。
车钩距轨面高度为850±10mm。 成都机务段机车检修作业指导书（试行）
- 4 - 车钩三态作用灵活，开闭无阻滞。
钩舌与钩腕内侧面距离在闭锁位置时为112-122mm。
钩舌与钩腕内侧面距离在全开位置时为220-235mm。
车钩锁闭后钩舌内侧与车钩喉部距离为90±3mm。
钩舌尾部与钩锁间横向间隙不大于6.5mm。
钩锁跳动量不大于18mm。
将钩锁垂直向上托起，使钩锁与钩提贴靠钩锁与钩锁之间的贯通间隙不大于10mm。
上锁销与上锁销杆成都机务段机车检修作业指导书（试行）

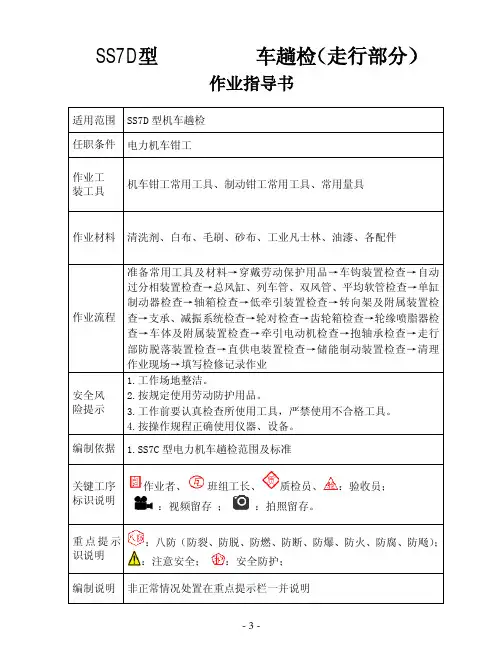

SS7D型直流电力机车趟检作业指导书(走行部分)
