摄像机标定程序使用方法
九点标定操作步骤(整理)
九点标定的操作步骤一. 标定的目的、方式以及数据传输方向：九点标定的目的：将像素坐标和物理坐标建立相应的关系，从而可以相互换算。
（因为相机拍出来的图片，是由一个个像素点组成。
而机器设备的运动是依靠物理坐标来运动的，所以需要标定将像素坐标换算成物理坐标后，传给机器设备使其进行对应的动作。
）大体过程：蓝色是相机中心的像素坐标点，值是固定不变的。
红色是匹配定位的模板的中心像素坐标然后利用标定得到的仿射矩阵分别出上述中心的实际物理坐标，算出两者的实际距离差，将距离差发送给运动平台，驱使让相机中心运动到模板中心。
即蓝色的坐标会移动到红色坐标处。
从左上角的的距离差可以看出，蓝色和红色基本是重合在一起的标定的方式：我们这边提供的九点标定平台，将检测物体作为Mark点，固定不动，通过移动相机的位置来进行标定。
按照九宫格的样式进行移动。
数据传输的方向：Halcon通过串口将数据发送给运动程序界面，在通过运动程序界面将数据发送给平台让相机进行相应的动作。
二. 开始标定前的准备：（由我们提供）1.一台完整的九点标定平台2.运动控制界面和Halcon九点标定代码运动控制界面：双击上图的CCarvingDemo应用程序，即可弹出运动控制程序界面如下：Halcon标定代码：3.安装电脑和九点标定的物理串口驱动4.用虚拟助手虚拟起码一组串口。
三. 运动控制程序界面的介绍：1.1 查看安装的物理串口的串口号。
方法：右击计算机属性，点击设备管理器，点击端口。
以上图的COM3为例。
1.2点动按钮。
1.3坐标信息框1.4信息提示框1.5输入坐标值运动1.6该串口用于和Halcon之间通讯。
四. 实操：1打开halcon的标定代码：首先我们先创建两个空的数组用于存储后续匹配到的模板中心的像素坐标（X和Y）。
相机每次移动的间隔，例如我每次移动的间隔是4个毫米，是根据实际情况来确定的。
（在移动相机的时候只要不让检测物体超出视野范围即可，只要合适都行，但走的九宫格最好尽量大点）。
摄像机标定张正友教材
~ ~ sm HM
上式中包含XY 两个方程；H为3乘3矩阵，包 含一个齐次坐标与8个未知数，要求出H，至 少需要8个方程，也就是说，一幅图片至少需 要已知的4个点才能求出H。
求解内置参数矩阵A
r1 r2 1
1
A 1h1 A 1h2
T T 1 h1 A A h2 0
T T 1 T T 1 h1 A A h1 h2 A A h2
精度高，过程复杂，需要高精度已知信息。 2.主动视觉摄像机标定方法 已知摄像机的某些运动信息。可线性求解，鲁棒性高， 但大多数场合不能得到摄像机运动信息。 3.摄像机自标定方法 靠多幅图像之间的关系进行标定，灵活性强，非线性 标定， 鲁棒性不高。
2 成像变换与摄像机模型、参数
• 图像数字化
O1在 u , v 中的坐标为 u 0 , v0 象素在轴上的物理尺寸为 dx, dy
基于三个非共线点在特殊运动下的摄像机标定
• 我们知道至少三点可以确定一个平面，而张正友的标定方 法正是基于两个平面的匹配，所以三个非共线点的标定方 法理论是可行的。 该方法步骤： • 1 旋转3个非共线点 • 2 得到中心点O与o坐标 • 3 根据约束条件建立方程 • 4 求解内参矩阵K • 5 求解外参[R，t] 图像的成像模式：
(v11 v22 )T b 0
T
vij b
T
h A A h2 0
T T 1 h1T AT A1h1 h2 A A h2
v12T b 0 (v11 v 22)T
Vb 0
• Ｂ矩阵的解出，相机内参矩阵A也就求解出，从而每张图像的 R，t也迎刃而解
6.通过求最小参数值，优化所有的参数
ocamcalib操作流程
ocamcalib操作流程ocamcalib操作流程1. 简介ocamcalib是一个用于相机标定的开源软件工具。
相机标定是指通过收集相机的内参和外参信息，从而对相机的图像进行几何校正的过程。
本文将详细介绍ocamcalib的操作流程。
2. 准备工作在使用ocamcalib之前，需要准备以下工作：•安装Python环境•安装ocamcalib库•准备一组相机畸变图像3. 相机标定流程使用ocamcalib进行相机标定的流程如下：数据收集1.放置calibration_pattern，可以使用标定板或棋盘格等。
2.使用相机拍摄一系列含有畸变的图像。
3.存储图像到本地文件夹。
创建配置文件1.创建一个新的配置文件，命名为calib_。
2.在配置文件中填写以下信息：–图像文件路径：指定存储图像的本地文件夹路径。
–相机内参的初值：可以使用相机的默认内参值。
–初始畸变参数：可以使用全0向量作为畸变参数的初始值。
运行标定程序1.打开脚本。
2.指定配置文件路径，加载配置文件。
3.执行相机标定程序。
查看标定结果1.标定程序运行完成后，在本地文件夹中生成标定结果文件。
2.打开标定结果文件，查看相机的内参和畸变参数。
图像校正1.使用ocam_脚本对图像进行校正。
2.指定图像文件路径和标定结果文件路径。
3.运行图像校正程序。
4.在本地文件夹中生成校正后的图像。
4. 总结本文介绍了ocamcalib的操作流程，包括数据收集、创建配置文件、运行标定程序、查看标定结果和图像校正等步骤。
通过使用ocamcalib，可以准确地获取相机的内参和畸变参数，从而对相机图像进行校正。
ocamcalib操作流程（续）5. 数据收集1.放置calibration_pattern，可以使用标定板或棋盘格等。
2.使用相机拍摄一系列含有畸变的图像。
3.存储图像到本地文件夹。
6. 创建配置文件1.创建一个新的配置文件，命名为calib_。
2.在配置文件中填写以下信息：–图像文件路径：指定存储图像的本地文件夹路径。
visionpro标定方法
VisionPro标定方法引言视觉系统在工业领域扮演着重要的角色，用于自动化生产和质量控制。
在视觉系统中，标定是一个关键的步骤，用于确保图像与实际物理环境之间的一致性。
Vi si on P ro是一种常用的视觉软件，提供了一套强大的标定工具，可以实现高精度的图像处理和测量。
本文将介绍V isi o nP ro标定方法的基本原理和步骤。
基本原理V i si on Pr o标定方法基于相机的内部参数和外部参数进行标定。
相机的内部参数包括焦距、主点坐标和畸变参数等，用于将图像坐标转换为相机坐标。
相机的外部参数包括平移向量和旋转矩阵，用于将相机坐标转换为世界坐标。
通过准确测量已知尺寸的标定板或标定物体，可以计算出相机的内部参数和外部参数，从而实现图像的几何校正和测量。
步骤一：设置标定板在进行标定前，需要准备一个标定板。
标定板可以是一个特制的标定物体，也可以是一个具有规则纹理的平面。
标定板上的特征点用于定位和测量。
V is io nP ro提供了多种标定板的选择，如棋盘格、圆点格、椭圆格等。
步骤二：采集图像在进行标定前，需要采集一系列包含标定板的图像。
图像的采集应覆盖整个工作空间，并且包含不同的姿态和视角。
图像的质量和数量直接影响标定的准确性。
步骤三：设置标定模型在V is io nP ro中，需要设置标定模型来指定标定的方法和参数。
标定模型包括内部参数模型和外部参数模型。
内部参数模型用于校正相机图像，在标定板和图像之间建立映射关系。
外部参数模型用于建立相机坐标和世界坐标之间的转换关系。
步骤四：运行标定工具在V is io nP ro中，可以通过标定工具来执行标定过程。
标定工具会自动识别标定板，并计算相机的内部参数和外部参数。
标定工具还会提供标定结果的评估指标，如重投影误差和标定误差等，用于评估标定的质量。
步骤五：验证标定结果在标定完成后，需要对标定结果进行验证。
可以采用一些已知尺寸的物体进行测量，比较测量结果与实际值的差异。

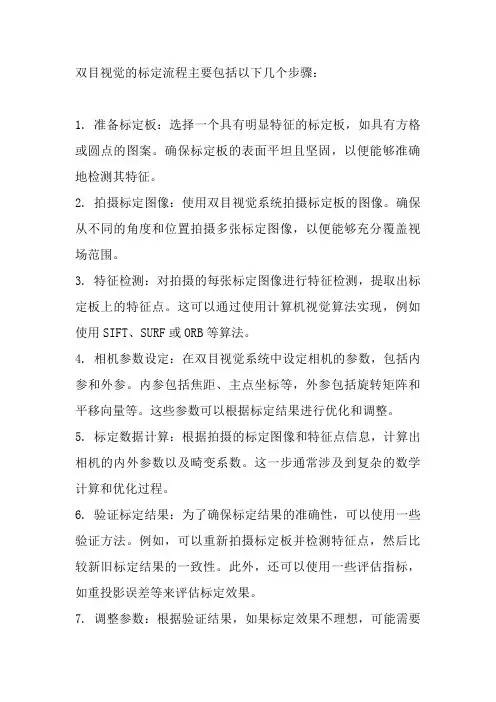

双目视觉 标定流程
双目视觉的标定流程主要包括以下几个步骤：
1. 准备标定板：选择一个具有明显特征的标定板，如具有方格或圆点的图案。
确保标定板的表面平坦且坚固，以便能够准确地检测其特征。
2. 拍摄标定图像：使用双目视觉系统拍摄标定板的图像。
确保从不同的角度和位置拍摄多张标定图像，以便能够充分覆盖视场范围。
3. 特征检测：对拍摄的每张标定图像进行特征检测，提取出标定板上的特征点。
这可以通过使用计算机视觉算法实现，例如使用SIFT、SURF或ORB等算法。
4. 相机参数设定：在双目视觉系统中设定相机的参数，包括内参和外参。
内参包括焦距、主点坐标等，外参包括旋转矩阵和平移向量等。
这些参数可以根据标定结果进行优化和调整。
5. 标定数据计算：根据拍摄的标定图像和特征点信息，计算出相机的内外参数以及畸变系数。
这一步通常涉及到复杂的数学计算和优化过程。
6. 验证标定结果：为了确保标定结果的准确性，可以使用一些验证方法。
例如，可以重新拍摄标定板并检测特征点，然后比较新旧标定结果的一致性。
此外，还可以使用一些评估指标，如重投影误差等来评估标定效果。
7. 调整参数：根据验证结果，如果标定效果不理想，可能需要
重新调整相机参数或重新拍摄标定图像，并重复上述步骤。
通过以上步骤，可以完成双目视觉系统的标定过程，为后续的立体匹配、三维重建等应用提供准确的相机参数和畸变校正。
摄像机标定
摄像机标定一、 概述计算机视觉的基本任务之一是从摄像机获取的图像信息出发计算三维空间中物体的几何信息，并由此重建和识别物体，而空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系是由摄像机成像的几何模型决定的，这些几何模型参数就是摄像机参数。
在大多数条件下，这些参数必须通过实验与计算才能得到，这个过程被称为摄像机定标(或称为标定)。
标定过程就是确定摄像机的几何和光学参数，摄像机相对于世界坐标系的方位。
标定精度的大小，直接影响着计算机视觉（机器视觉）的精度。
迄今为止，对于摄像机标定问题已提出了很多方法，摄像机标定的理论问题已得到较好的解决，对摄像机标定的研究来说，当前的研究工作应该集中在如何针对具体的实际应用问题，采用特定的简便、实用、快速、准确的标定方法。
二、 摄像机标定分类1 根据是否需要标定参照物来看，可分为传统的摄像机标定方法和摄像机自标定方法。
传统的摄像机标定是在一定的摄像机模型下，基于特定的实验条件，如形状、尺寸已知的标定物，经过对其进行图像处理，利用一系列数学变换和计算方法，求取摄像机模型的内部参数和外部参数（分为最优化算法的标定方法、利用摄像机透视变换矩阵的标定方法、进一步考虑畸变补偿的两步法和采用更为合理的摄像机模型的双平面标定法）；不依赖于标定参照物的摄像机标定方法，仅利用摄像机在运动过程中周围环境的图像与图像之间的对应关系对摄像机进行的标定称为摄像机自标定方法，它又分为：基于自动视觉的摄像机自标定技术（基于平移运动的自标定技术和基于旋转运动的自标定技术）、利用本质矩阵和基本矩阵的自标定技术、利用多幅图像之间的直线对应关系的摄像机自标定方以及利用灭点和通过弱透视投影或平行透视投影进行摄像机标定等。
自标定方法非常地灵活,但它并不是很成熟。
因为未知参数太多,很难得到稳定的结果。
一般来说，当应用场合所要求的精度很高且摄像机的参数不经常变化时，传统标定方法为首选。
而自标定方法主要应用于精度要求不高的场合，如通讯、虚拟现实等。
halcon自标定方法
halcon自标定方法Halcon自标定方法Halcon是一种常用的机器视觉软件，用于开发和实现各种图像处理和机器视觉应用。
在机器视觉领域，相机的标定是非常重要的一步，它能够精确地确定相机的内部参数和外部参数，从而提高图像处理的精度和准确性。
Halcon提供了自标定方法，使相机的标定过程更加简便和高效。
自标定方法基于相机的特征点，通过在图像中检测和匹配特征点来确定相机的内部参数和外部参数。
下面将详细介绍Halcon的自标定方法。
1. 特征点提取在自标定过程中，首先需要从图像中提取特征点。
Halcon提供了多种特征点提取算法，如Harris角点检测、SIFT算法等。
根据实际应用场景的需求，选择合适的算法进行特征点提取。
2. 特征点匹配特征点提取后，需要进行特征点的匹配。
Halcon提供了多种特征点匹配算法，如基于描述子的匹配算法、基于相似性变换的匹配算法等。
通过计算特征点之间的相似性，确定它们之间的对应关系。
3. 相机标定特征点匹配完成后，即可进行相机的标定。
Halcon提供了基于特征点的标定方法，通过求解相机的内部参数和外部参数，得到相机的准确标定结果。
标定过程中需要提供已知的标定板，通过测量标定板上的特征点坐标和图像中对应特征点的像素坐标，计算相机的内部参数和外部参数。
4. 标定结果评估标定过程完成后，需要对标定结果进行评估。
Halcon提供了多种评估方法，如重投影误差、畸变系数等。
通过对比实际观测值和标定结果的差异，评估标定的准确性和精度。
5. 标定结果应用标定结果可以应用于各种机器视觉应用中，如图像校正、目标检测和跟踪等。
通过应用标定结果，可以提高图像处理和机器视觉算法的准确性和稳定性。
总结：Halcon的自标定方法是一种简便高效的相机标定方法，通过特征点提取和匹配，求解相机的内部参数和外部参数，从而实现对相机的准确标定。
标定结果可以应用于各种机器视觉应用中，提高图像处理和算法的准确性和稳定性。
相机俯仰角及安装高度的自动标定方法与流程
相机俯仰角及安装高度的自动标定方法与流程
相机俯仰角和安装高度的自动标定方法和流程如下：
1. 准备工作：
- 一台高精度的三维测量仪或雷达系统。
- 一个已知准确位置和旋转角度的标定板或标定物体。
- 一个可以观察到标定板或物体的相机。
2. 设置标定板或标定物体：
- 将标定板或物体放置在相机拍摄范围内的位置上，并确保
其位置和旋转角度可以被测量仪或雷达系统准确测量到。
3. 转动相机：
- 在测量仪或雷达系统的控制下，旋转相机至不同的俯仰角度，通常从水平方向（0°）开始，逐步增加或减小。
记下每个俯仰角度对应的相机位置和旋转角度。
4. 测量相机位置和旋转角度：
- 使用测量仪或雷达系统对相机的位置和旋转角度进行测量，确保准确性和可靠性。
5. 收集数据：
- 在不同的相机俯仰角下，使用相机拍摄标定板或物体的图像，并记录下每个图像的拍摄时刻和相机参数。
6. 数据处理：
- 将测量到的相机位置和旋转角度与拍摄的图像进行对应，
并保存为数据集。
7. 标定模型构建：
- 使用已有的相机内参模型和外参模型，结合标定板或物体的3D坐标和对应的2D图像坐标，构建标定模型。
8. 标定参数计算：
- 使用标定模型和数据集，计算相机的俯仰角及安装高度的标定参数。
9. 验证和优化：
- 使用计算得到的标定参数，对其他图像进行验证和优化，以确保其准确性和可靠性。
10. 应用：
- 将标定参数应用到实际的图像或视频处理中，进行俯仰角和安装高度的校正或测量等应用。
