有线电视双向HFC网回传汇集问题的研究作者：周孜莉蒋承志来源：《中国新通信》 2017年第13期通过交互式信道信道和广播式业务信道的构建，来促进广播电视的多媒体化、智能化、宽带化、综合化和数字化。
另外，还可以给客户提供包括远程教学、IP 电话、虚拟专网、视频、数据和语音等在内的相关基本业务和增值业务。
笔者基于自身实际工作经验，就有线电视双向HFC 网回传汇集的相关问题在下文进行较为深入的研究和探讨。
一、汇集干扰产生的主要原因在对汇流噪声的形成进行研究和分析后能够获得干扰所产生的主要原因：首先，产生干扰有可能是因为用户电视机输入端所导致的。
所形成的上行干扰主要分布在5MHZ 到20MHZ，其主要特点表现为：明显的单调下降趋势；非常强的频谱能量，通常情况下在70dBuv 到90dBuv 之间。
其次，有可能是因为线缆接头处受短波电台信号等环境电磁干扰影响进而产生汇集干扰。
通常情况下，干扰强度在10dBuv 到60dBuv 之间。
换言之，也就是线缆具备了接收天线的功能。
二、汇集干扰问题的解决方案和措施（1）就以上两种汇集干扰类型而言，因为用户电视机输入端所导致的汇集干扰的危害范围和危害程度更大。
为此，笔者的解决思路在于通过有效“封堵”干扰来实现根本性的解决。
主要的方法是把进入用户室内的信号通道划分成两个不同的信道，即交互式通信信道以及承载电视业务的单向信道。
需要注意的是，尽管绝大多数用户家中都配置了多台电视机，然而基本上都只配置了一台交互式设备。
另外，考虑到存在多台计算机的情况，用户也只需通过路由器与CableModem 连接。
以上就是用户室内网络结构的主要表现形式，显然，在该结构中，干扰信号无法实现上行传输，从而导致上行汇集干扰能够被有效的进行“封堵”。
（2）为了降低和规避环境电磁干扰所产生的汇集干扰，笔者首先分析干扰的侵入途径：线缆的接头和屏蔽层是干扰侵入的源头，理论上的抗干扰方法主要包括增强信号电平以及屏蔽这两种方法。
有线电视HFC网络双向改造相关技术问题探讨
信 息 技 术
有线电视 Ｈ Ｆ Ｃ网络双向改造相关技术问题探讨
孙 魁
（ 葛洲坝（ 宜昌） 通信 工程有限公 司 ， 湖北 宜昌 ￣３ ０２ ）
摘 要： 有线电视 Ｈ Ｆ Ｃ网络双向改造是实现数字化电视业务发展的必经之路， 随着近年来网络建设质量及技术的提高， 可供选择的方 案及技术也愈来愈多。在国家大力推行三网融合的政策引导下， 对于广电运营商拳说 ， 传统的网络线路已经不能适应市场的发展及需 求， 对现有有线电视 Ｈ Ｆ Ｃ网络进行双向化改造 已势在必然。文章针对 目前所广泛采用的Ｅ Ｐ Ｏ Ｎ ＋ ￣ － ｈ － 米双向网络改造技术为切入 点． 并 同时对 比其他有 线 电视视 Ｈ Ｆ Ｃ网双向改造 方案 ， 分析 各技术 间的存在 的问题 ， 以得 出最佳 改造方案 。 关键词： 有线 电视 ； Ｈ Ｆ Ｃ网络 ； 双向改造 ； 技术问题 面对 三网融合 的政策引导 ， 各广电运营商必须加快技术革新 的 步 伐 ，只有对 有 线 电视 视 Ｈ Ｆ Ｃ网 络进 行 双 向化 改 造 才 能 满 足 用户 的个性化需求 ， 在硬件基础上与互联网 、 电信网并驾 齐驱 ， 目前 ， 我 国的有线电视网络都采 用了 Ｈ Ｆ Ｃ光纤 同轴 电缆混合网络的模式 ， 为了保证传输质量 ， Ｈ Ｆ Ｃ网络的光节点及光接收机覆盖用户一般要 求 控 制在 ５ ０ ０户 以 内 。 当前 困扰 广 电双 向网络 改 造 的最 大难 题 是如 何 实 现 决速有 效 的 双 向覆 盖 。 １ Ｃ ＭＴ Ｓ ＋ Ｃ Ｍ 双 向改 造技 术 Ｃ Ｍ Ｔ Ｓ作为线缆调制解调器（ Ｃ ａ ｂ ｌ ｅ Ｍ ｏ ｄ ｅ ｍ） 的终端系统 ， 是 电缆 网上使用 Ｃ ａ ｂ ｌ ｅ Ｍ ｏ ｄ ｅ ｍ（ 即Ｃ Ｍ） 交换数字信号的组件 ， Ｃ ＭＴ Ｓ 通常置 于本 地 有 线 电视 公 司 的机 房 中 。该 技 术 的优 点 是 可 利 用 现 有 的 Ｃ Ａ Ｔ Ｖ网络提供双向通信 ， 适合低密度 网络覆盖区域； 大面积覆盖低 开通率情况下所需成本较低 ， 只需在前期进行少量投入即可在全网 进 行 业务 受 理 ； 技术 标 准及 产 品相 对 成 熟 。缺点 是 需要 对 Ｈ Ｆ Ｃ光 电 传输 的链路部分进行双 向改造 ； 来 自众多用户、 所有路 由的电缆侵 入 噪声及 网络设备 自身产生的干扰 噪声会影 响系统的带宽和性能 ， 与此同时， 对 于 同轴 电缆 及 接 头 的质 量 也 具 有 较 高 的要 求 ， 维 护 量 较大 ； 由于带宽有限 ， 可 以开通的用户量受 限， 若要 开通互动业务 ， 必须 与 Ｉ Ｐ Ｑ Ａ Ｍ 配套 使 用 ； 系统 若需 扩 容 ， 则 需要 较 大 的成 本 。
最新-有线电视双向网改造思考 精品

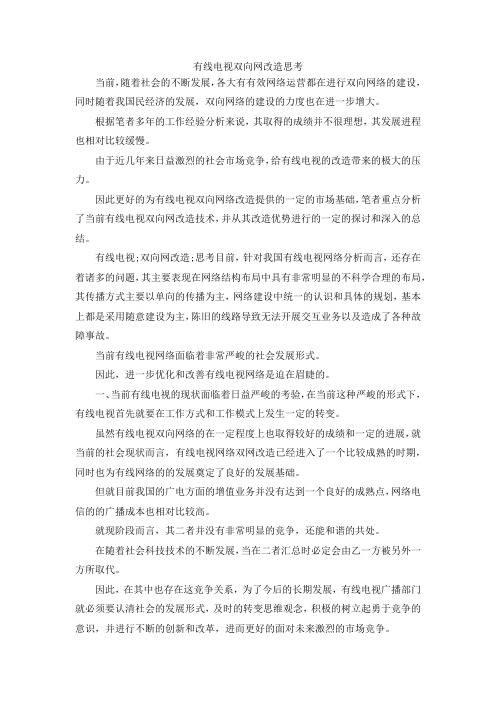

有线电视双向网改造思考当前，随着社会的不断发展，各大有有效网络运营都在进行双向网络的建设，同时随着我国民经济的发展，双向网络的建设的力度也在进一步增大。
根据笔者多年的工作经验分析来说，其取得的成绩并不很理想，其发展进程也相对比较缓慢。
由于近几年来日益激烈的社会市场竞争，给有线电视的改造带来的极大的压力。
因此更好的为有线电视双向网络改造提供的一定的市场基础，笔者重点分析了当前有线电视双向网改造技术，并从其改造优势进行的一定的探讨和深入的总结。
有线电视;双向网改造;思考目前，针对我国有线电视网络分析而言，还存在着诸多的问题，其主要表现在网络结构布局中具有非常明显的不科学合理的布局，其传播方式主要以单向的传播为主，网络建设中统一的认识和具体的规划，基本上都是采用随意建设为主，陈旧的线路导致无法开展交互业务以及造成了各种故障事故。
当前有线电视网络面临着非常严峻的社会发展形式。
因此，进一步优化和改善有线电视网络是迫在眉睫的。
一、当前有线电视的现状面临着日益严峻的考验，在当前这种严峻的形式下，有线电视首先就要在工作方式和工作模式上发生一定的转变。
虽然有线电视双向网络的在一定程度上也取得较好的成绩和一定的进展，就当前的社会现状而言，有线电视网络双网改造已经进入了一个比较成熟的时期，同时也为有线网络的的发展奠定了良好的发展基础。
但就目前我国的广电方面的增值业务并没有达到一个良好的成熟点，网络电信的的广播成本也相对比较高。
就现阶段而言，其二者并没有非常明显的竞争，还能和谐的共处。
在随着社会科技技术的不断发展，当在二者汇总时必定会由乙一方被另外一方所取代。
因此，在其中也存在这竞争关系，为了今后的长期发展，有线电视广播部门就必须要认清社会的发展形式，及时的转变思维观念，积极的树立起勇于竞争的意识，并进行不断的创新和改革，进而更好的面对未来激烈的市场竞争。
二、有线电视双向网改造的管理需求1、自身经营管理的需求。
在现阶段，数字时代多种业务运营模式已经开始逐渐的淘汰模拟时代单一业务的粗放式经营模式。
双向HFC网络建设中的经验与体会
双向HFC网络建设中的经验与体会双向HFC网络建设中的经验与体会相关的文章已经很多了，但在实践的过程中，存在着不少认识上的误区和一些实际问题，本文主要是结合自己在实践过程中得到的真实的体会和经验，着重对双向HFC网络建设中经常碰到的一些概念认识和实际问题作一下探讨。
我们已经习惯了用传统的思维模式（传输单向广播信号）来试图解决双向传输问题（传输通信信号）。
有线电视信号是由“前端传输分配到用户末端”的模式，与“多种交互式业务信号传输”的模式在基本概念上有巨大差别。
从上行传输的角度看，用户是“前端”。
下行信号是分配传输的过程，上行信号是汇集传输的过程。
而各级中心设备仅是信号交换枢纽站（立交桥和交警的概念）。
我们只有从通信的基本原理和规律来思考，只有从根本上把立场改变了，才能开展正确的讨论，才有可能有正确的解决问题的方法和正确的规划方案。
1 双向HFC网的三大技术概念（1）汇集干扰问题众所周知，汇集干扰指的是从各用户端和网络电缆等受各种干扰侵入而汇集上行形成的强大干扰。
但要着重指出的是：“汇集”现象是从用户端到数据解调器的入口（错误的认识是到光节点）的全过程。
因为中心设备中的数据解调器入口（CMTS入口）不可能仅对应于某一个光节点，它至少对应于某个下行光发射机所覆盖的几个光节点，必然将一个数据解调器入口所对应的所有M个光节点的上行信号再汇聚，因此，通过划小光节点的办法来解决汇集干扰是不可行的。
经实际测试，发现干扰产生有两个途径，其一是用户室内的电视机及其他家用电器产生强烈干扰，主要集中在5～20MHz频段（呈单调下降曲线），其频谱能量强度高，一般在70～90dBμν。
其二是环境电磁干扰侵入电缆接头而形成，如短波电台信号等，对常用的电缆接头处侵入产生的干扰强度一般在10～60dBμv，电缆呈现了“接收天线”效应。
两类干扰中，以电视机输入端口引入的干扰最为严重。
值得一提的是：优秀的双向设备是不应产生上行干扰的，但有时下行信号通过腔体的辐射和器材的传导对回传信号指标有一点的影响。
城区有线电视网络双向改造技术方案对比分析
萍乡市城区有线电视网络双向改造技术方案比照分析萍乡市城区网络有A、B两平台。
A平台HFC网络采用FTTC结构，树形分配，网络运行多年，线路器件老化严重，有线电视故障高发，严重影响到用户收视效果。
B平台宽带数据网络采用以太网方式，与有线电视光缆共缆分芯，传输模式为光纤收发器—交换机—用户的模式，而且绝大局部光纤收发器、交换机都有级联，交换机至用户PC 的五类线飞线敷设，数据网络的可靠性比拟低。
由于传统有线电视网络功能单一，网络质量差，严重影响了萍乡市广电网络的开展，因此城区HFC网络双向改造迫在眉睫。
目前从全国的广电网络开展情况来看，双向应用比拟成熟的有以下几种方案，CMTS+CM、EPON+EOC、EPON+LAN。
针对萍乡市城区HFC 网络的实际情况，我们选华丽花园小区用以上几种改造方案双向化改造进行技术性、本钱造价、扩展性等几方面进行比照分析。
一、小区概况华丽花园位于公园路与康庄路交叉处，小区内有别墅区与中高层住宅楼，符合我市城区有线电视网络的通用性。
小区现有住户980户，改造前为1个有线电视光节点，2个数据节点。
二、方案比照根据目前有线电视行业开展趋势以及面临的各种市场竞争环境下，有线电视网络选用FTTB结构，从维护质量水平、开展业务能力、本钱造价等多方面综合因素考虑是目前我们建设网络、改造网络最适合的网络结构。
所以在下面的分析比照中皆以FTTB结构、根本无源集中分配为根底，所以在华丽花园双向改造的本钱预算中不包含有线电视电缆网络的改造本钱。
1、性价比照1〕CMTSA、CMTS+CM技术要点，同步码分多址S-CDMA、先进的时分多址A-TDMA上行，抗噪声能力强，只需C/N≥，下行带宽8MHz，可以开展高速率的数据业务。
华丽花园小区HFC网络共设计7个光节点，见附件图纸。
PC图一、华丽花园CM改造方案示意图B、本钱造价本小区数据业务按10%接入率计算，CM用户为98户〔为方便计算，本钱预算按100户个人数据用户计算，其他方案接入率也按10%的规模计算，符合目前萍乡市城区广电个人数据业务接入率〕。

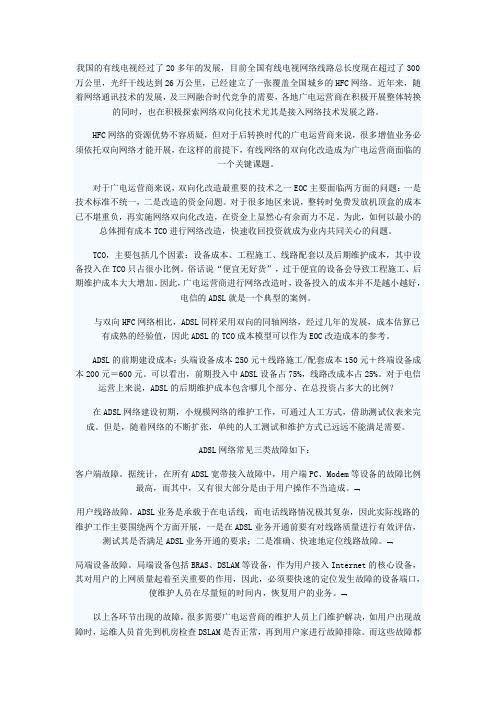

HFC网络EOC技术双向改造成本浅谈
