最新5.4-变压器---优秀教案优秀教学设计---高中物理选修3-2：交变电流-(2)
高中物理选修3-2精品学案：5.4 变压器
第4节变压器学习目标核心提炼1.知道变压器的构造以及几种常见的变压器，理解变压器的工作原理。
2个线圈——原线圈、副线圈3个关系——功率关系：P1＝P2、电压关系：U1U2＝n1n2、电流关系：I1I2＝n2n1 3种常见变压器——自耦变压器、电压互感器、电流互感器2.掌握变压器原、副线圈中电压、电流及功率的关系。
3.了解变压器在实际中的应用。
一、变压器的原理阅读教材第41页，了解变压器的结构和工作原理。
1．变压器的构造由闭合铁芯和绕在铁芯上的两个线圈组成，如图1所示。
图1(1)原线圈：与交流电源连接的线圈，也叫初级线圈。
(2)副线圈：与负载连接的线圈，也叫次级线圈。
2．变压器的工作原理变压器工作的基础是互感现象，电流通过原线圈时在铁芯中激发的磁场不仅穿过原线圈，也同时穿过副线圈，由于电流的大小、方向在不断变化，铁芯中的磁场也在不断变化，变化的磁场在副线圈中产生感应电动势。
3．作用改变交变电流的电压，不改变(选填“改变”“不改变”)交流电的周期和频率。
思考判断(1)变压器是利用互感现象实现了电能向磁场能再到电能的转化。
(√)(2)恒定电流接入变压器后也可发生互感现象，也可起到变压作用。
(×)(3)在理想变压器中原、副线圈的磁通量的变化率是一致的。
(√)(4)理想变压器可以改变交变电流的频率。
(×)二、电压与匝数的关系阅读教材第41～42页，理解原、副线圈的电压与匝数之间的关系。
1．理想变压器：没有能量损失的变压器。
2．电压与匝数的关系：原、副线圈的电压之比，等于两个线圈的匝数之比，即U1 U2＝n1 n2。
3．两类变压器(1)副线圈电压比原线圈电压低的变压器叫降压变压器。
(2)副线圈电压比原线圈电压高的变压器叫升压变压器。
4．应用(1)远距离输电中，升压和降压后提供给用户。
(2)满足各种不同电压要求的用电设备。
思考判断(1)理想变压器的输入功率和输出功率相等。
(√)(2)输入交变电流的频率越高，输出交变电流的电压就越高。
物理选修3-2人教版 5.4变压器 (共28张PPT)(优质版)
A
~
S
V R1 R2
思考：变压器输入输 出电压、电流、功率 大小之间的因果关系 是怎样的？
课堂练习
4、理想变压器原、副线圈的匝数比 n1:n2=4:1,当导体棒在匀强磁场中向左做匀 速直线运动切割磁感线时,图中电流表A1的
示数12mA,则电流表A2的示数为( B ) A．3mA B．0 C．48mA D．与负载R的值有关
三、理想变压器的变压规律： I1
I2
原、副线圈中产生的感应 U1 n1
n2 U2
电动势分别是：
E1=n1/ t E2=n2/ t E1/n1= E2/n2
若不考虑原副线圈的内阻，
则 U1=E1；U2=E2 则：U1/U2= n1/n2
实验和理论分析都表明：理想变压 器原副线圈的电压跟它们的匝数成 正比
3.电路图中符号
n1
n2
铁芯与线圈互相绝缘
n1
n2
∽ U1
∽ n1 n2 U2
铁芯与线圈互相绝缘
问题：（1）变压器副线圈和原线圈电路是否相通？
（2）原线圈接交流电后，副线圈所接灯泡会 亮吗？为什么？
（3）若给原线圈接直流电压，副线圈的灯 泡还会亮吗 ？为什么？
二、变压器的工作原理 ——互感现象
～
解析 发电厂的零线是接地的，漏电保护开关有一个结 构和变压器相似的电流互感器，其铁芯的a侧有两个形 状、绕向和匝数都完全相同的线圈（图中分别用实线 和虚线表示），它们分别将用电器和火线、零线串联 起来，220V交变电流在MNO、GRK与发电厂之间流过； 铁芯的b侧有另一个线圈与电磁继电器J的线圈（图中 未画出）并联，室内电路正常工作时，b线圈没有电流， J保持导通状态，当漏电时，b线圈便会产生感应电流， 推动电磁继电器J切断用电器的电路，从而防止事故的 发生．
5.4 变压器 优秀教案优秀教学设计 高中物理选修3-2：交变电流 (4)
5.4 变压器一、教学目标1．了解变压器的构造及理解变压器的工作原理2．探究变压器的匝数与线圈两端的电压的关系并能用它解决基本问题3．明白理想变压器是忽略了变压器的能量损失，它的输出功率等于输入功率4．从探究“匝数与电压关系”全过程指导学生学习物理的思想与方法二、教学重点1．探究变压器的匝数与线圈两端的电压的关系并能用它解决基本问题2．从电磁感应的角度和能量的转化与守恒的角度深刻理解变压器的工作原理三、教学难点1．“探究变压器的匝数与线圈两端的电压的关系”实验。
2．从能量的转化与守恒的角度理解变压器的工作原理四、教具、学具准备学生电源、可拆变压器、实物投影仪、多用电表、小灯泡、单刀双掷开关五、过程与方法观察现象—进行猜想—设计实验—进行分析—得出结论—指导实践（认识变压器在现实生活中的应用，感受它的价值六、教学过程（一）预习指导1．复习相关内容（1）电磁感应现象产生的条件及种类（2）法拉第电磁感应定律及其表达式（3）探究实验的指导思想及基本步骤（4）交流电的特点（5）涡流的特点及利与弊2．预习需要解决的问题（1）变压器的构造（2）变压器的工作原理（3）本节课实验的目的是什麽？需要哪些器材？需要记录哪些数据？为此需要设计什麽样的表格？过程中需要注意什麽事项？（二）创设意境，激发兴趣学生观察：直流电路中S闭和后灯泡L的亮暗学生思考：把两个没有用导线相连的线圈套在同一个闭合铁芯，一个线圈连到交流电源上，另一个线圈与灯泡构成闭合回路。
猜想：接通交流电源开关S，灯泡L回发光吗?(鼓励学生敢于说出自己的想法)教师演示：实验是检验真理的标准，回逆前面的猜想，教师演示，验证猜想。
教师提问：你的猜想是正确的，能说出你的依据吗?教师点拨：闭合S，由于电流的大小、方向在不断变化，在铁芯中激发的磁场也不断变化，这个变化的磁场也通过与灯泡L相连线圈，产生感应电动势，所以两线圈之间没有导线相连，灯泡中也有电流通过，从而发光。
选修3-2第五章第1节交变电流教学设计
选修3-2第五章第1节《交变电流》教学设计一、教材分析交变电流知识对生产和生活关系密切，有广泛的应用，考虑到高中阶段只对交流电的产生、描述方法、基本规律作简要的介绍，这些知识是已学过的电磁感应的引伸，所以在教学过程中对开阔学生思路、提高能力是很有好处的。
为了适应学生的接受能力，教材采取从感性到理性、从定性到定量逐渐深入的方法讲述这个问题.教材先用教具演示矩形线圈在匀强磁场中匀速转动时产生交流电，以展示交流电是怎样产生的.并强调让学生观察教材图5．１－３所示线圈通过甲、乙、丙、丁四个特殊位置时，电流表指针变化的情况，分析电动势和电流方向的变化，这样学生就会对电动势和电流的变化情况有个大致的了解.然后让学生用右手定则独立分析线圈中电动势和电流的方向.这样能充分调动学生的积极性,培养学生的观察和分析能力.关于交变电流的变化规律,教材利用上章学过的法拉第电磁感应定律引导学生进行推导,得出感应电动势的瞬时值和最大值的表达式,进而根据闭合电路欧姆定律和部分电路欧姆定律推出电流与电压瞬时值与最大值的表达式.二、教学目标1、知识目标（1）知道什么是交变流电。
并理解交变电流的产生原理，知道什么是中性面.（2）掌握交变电流的变化规律，及表示方法.（3）理解交变电流的瞬时值和最大值及中性面的准确含义.（4）知道几种常见的交变电流。
如正弦式交变电流、锯齿形交变电流、矩形脉冲电流。
2、能力目标（1）掌握描述物理量的三种基本方法（文字法、公式法、图象法）.（2）培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.（3）培养学生运用数学知识解决处理物理问题的能力.3、情感、态度和价值观目标结合实际情况培养学生理论联系实际的思想.三、教学重点难点重点：1、交变电流产生的物理过程的分析.2、交变电流的变化规律的图象描述。
难点：１、交变电流的变化规律及应用.２、图象与实际发动机转动时的一一对应关系的理解。
四、学情分析学生已经学习了电磁感应，理解了导体切割磁场会产生电动势。

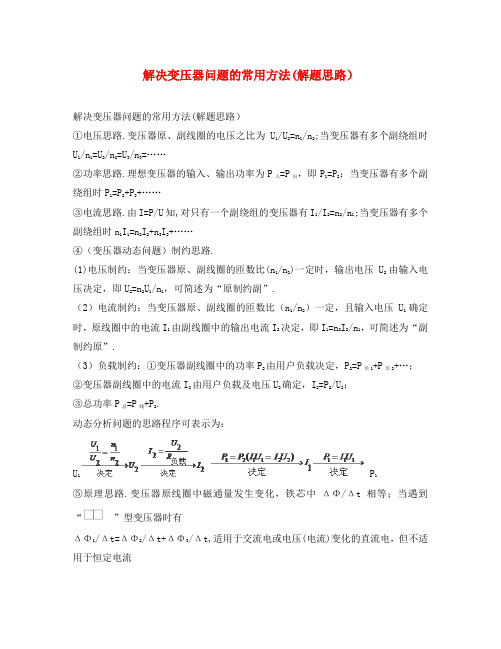

高中物理 第5章 交变电流 5.4 变压器 解决变压器问题的常用方法解题思路文本素材 新人教版选修3-2
解决变压器问题的常用方法(解题思路）解决变压器问题的常用方法(解题思路）①电压思路.变压器原、副线圈的电压之比为U1/U2=n1/n2;当变压器有多个副绕组时U 1/n1=U2/n2=U3/n3=……②功率思路.理想变压器的输入、输出功率为P入=P出，即P1=P2；当变压器有多个副绕组时P1=P2+P3+……③电流思路.由I=P/U知,对只有一个副绕组的变压器有I1/I2=n2/n1;当变压器有多个副绕组时n1I1=n2I2+n3I3+……④（变压器动态问题）制约思路.(1)电压制约：当变压器原、副线圈的匝数比(n1/n2)一定时，输出电压U2由输入电压决定，即U2=n2U1/n1，可简述为“原制约副”.（2）电流制约：当变压器原、副线圈的匝数比（n1/n2）一定，且输入电压U1确定时，原线圈中的电流I1由副线圈中的输出电流I2决定，即I1=n2I2/n1，可简述为“副制约原”.（3）负载制约：①变压器副线圈中的功率P2由用户负载决定，P2=P负1+P负2+…；②变压器副线圈中的电流I2由用户负载及电压U2确定，I2=P2/U2；③总功率P总=P线+P2.动态分析问题的思路程序可表示为：U 1P 1⑤原理思路.变压器原线圈中磁通量发生变化，铁芯中ΔΦ/Δt相等；当遇到“”型变压器时有ΔΦ1/Δt=ΔΦ2/Δt+ΔΦ3/Δt,适用于交流电或电压(电流)变化的直流电，但不适用于恒定电流。
高中物理 5.4变压器课件 新人教版选修3-2
补充 1、一个原线圈多个副线圈的理想变压器的电压、电 流关系
（1）电压关系
U1 n1 U2 n2
U1 n1 U3 n3
U 2 n2 U 3 n3
（2）电流关系 根据P入=P出，I1U1=I2U2+I3U3 I1n1=I2n2+I3n3
ppt精选
13
2.输入输出电压、电流、功率大小之间的
因果关系
1.输入功率P1由输出功率P2决定；P1＝P2 2.U1由电源决定； 3.U2由U1和匝数比决定；U2＝n2/n1·U1
4.I2由U2和负载决定； I2＝U2／R
5.I1由I2和匝数比决定；
I1
I2
I1＝n2/n1·I2
n1 U1
n2U2 R
3、互感器 分类：电压互感器和电流互感器
ppt精选
15
例1.一理想变压器，原线圈匝数n1=1100，接 在电压220V的交流电源上，当它对11只并联 的“36V，60w”的灯泡供电时，灯泡正常 发光。由此可知副线圈的匝数n2=1_80____，通
次数 1 2 3 4 5 U1 U2
实验结论：
V1
V2
原副线圈两端电压之比等于 这两个线圈的匝数比。
三、理想变压器的变压规律
I1
I2
原、副线圈中产生的感应 电动势分别是：
U1 n1
n2 U2
E1=n1/ t E2=n2/ t E1/n1= E2/n2
原线圈回路有：U1− E1=I1r1≈ 0 则U1=E1 副线圈回路有：E2=U2 +I2r2 ≈U2 则U2=E2
二、变压器的工作原理 ------互感现象
变压器通过闭合铁
芯，利用互感现Βιβλιοθήκη 实现了电能（U1、I1）∽ U1
高中物理变压器教案
高中物理变压器教案【篇一：高二物理变压器的教案4】变压器教学目标一、知识目标1、知道变压器的构造．知道变压器是用来改变交流电压的装置．2、理解互感现象，理解变压器的工作原理．3、掌握理想变压器工作规律并能运用解决实际问题．4、理解理想变压器的原、副线圈中电压、电流与匝数的关系，能应用它分析解决基本问题．5、理解变压器的输入功率等于输出功率．能用变压器的功率关系解决简单的变压器的电流关系问题．6、理解在远距离输电时，利用变压器可以大大降低传输线路的电能消耗的原因．7、知道课本中介绍的几种常见的变压器．二、能力目标1、通过观察演示实验，培养学生物理观察能力和正确读数的习惯．2、从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力．3、从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义．三、情感目标1、通过原副线圈的匝数与绕线线径关系中体会物理学中的和谐、统一美．2、让学生充分体会能量守恒定律的普遍性及辩证统一思想．3、培养学生尊重事实，实事求是的科学精神和科学态度．教学建议教材分析及相应的教法建议1、在学习本章之前，首先应明确的是，变压器是用来改变交变电流电压的．变压器不能改变恒定电流的电压．互感现象是变压器工作的基础．让学生在学习电磁感应的基础上理解互感现象．这里的关键是明白原线圈和副线圈有共同的铁芯，穿过它们的磁通量和磁通量的变化时刻都是相同的．因而，其中的感应电动势之比只与匝数有关．这样原、副线圈的匝数不同，就可以改变电压了．2、在分析变压器的原理时，课本中提到了“次级线圈对于负载来讲，相当于一个交流电源”；一般情况下，忽略变压器的磁漏，认为穿过原线圈每一匝的磁通量与穿过副线圈的磁通量总是相等的．这两个条件，都是“理想”变压器的工作原理的内容．利用课本中的这些内容，教师在课堂上，首先可以帮助学生分析变压器原理，原线圈上加上交变流电后，铁心中产生交变磁通量；在副线圈中产生交变电动势，则副线圈相当于交流电源对外供电．在这个过程中，如果从能量角度分析，可以看成是电能（原线圈中的交变电流）转换成磁场能（铁心中的变化磁场），磁场能又转换成电能（副线圈对外输出电流）．所以，变压器是一个传递能量的装置．如果不计它的损失，则变压器在工作中只传递能量不消耗能量．3、学生对变压器原理和变压器中原、副线圈的电压、电流的关系常有一些似是而非的模糊认识，引导学生认真讨论章后习题，对学生澄清认识会有所帮助．4、变压器的电压公式是直接给出的．课本中利用原、副线圈的匝数关系，说明了什么是升压变压器和什么是降压变压器，这也是为了帮助学生能记住电压关系公式．利用变压器的输出功率和输人功率相等的关系，得到了．建议教师做好用输出负载调节输入功率的演示实验．引导学生注意观察，当负载端接入的灯泡逐渐增多时，原、副线圈上的电压基本上不发生变化，原线圈中的电流逐渐增大，副线圈中的电流也逐渐增大．5、介绍几种常见的变压器，是让学生能见到真实的变压器的外型和了解变压器的实际构造．教师应当尽可能多地找一些变压器的给学生看一看．变压器在生产和生活中有十分广泛的应用．课本中介绍了一些，教学中可根据实际情况向学生进行介绍，或看挂图、照片、实物，或参观，以开阔学生眼界，增加实际知识6、电能的输送，定性地说明了在远距离输送电能时，采用变压器进行高压输电可以大大减少输电线路上的电能损失．这里重点描述了输电线上的电流大小与造成的电热损失的关系，教师应帮助学生分析，理解采用高压输电的必要性．教学重点、难点、疑点及解决办法1、重点：变压器工作原理及工作规律．2、难点：（l）理解副线圈两端的电压为交变电压．（2）推导变压器原副线圈电流与匝数关系．（3）掌握公式中各物理量所表示对象的含义．3、疑点：变压器铁心是否带电即如何将电能从原线圈传输出到副线圈．4、解决办法：（l）通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律．（2）通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系．（3）通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义【篇二：高二物理变压器的教案3】[高二物理教案17-4]17.4 变压器一、教学目的l、巩固基础知识，进一步理解变压器2、培养学生利用所学知识解决实际问题的能力二、教学重点：巩固基础知识，进一步理解变压器三、教学难点：培养学生利用所学知识解决实际问题的能力四、教学方法复习提问、讲练结合五、课时安排 2课时六、教学用具：投影片、投影仪七、教学过程：（一）基础知识复习 1．变压器的构造原线圈、副线圈、铁心 2．变压器的工作原理在原、副线圈上由于有交变电流而发生的互相感应现象，叫做互感现象，互感现象是变压器工作的基础。
人教版高中物理选修3-2学案：5.4 变压器2
学案10 变压器1．______现象是变压器工作的基础．原线圈中的交变电流在铁芯中产生交变磁通量，不仅穿过________也穿过________，则副线圈中就要产生______．尽管原、副线圈没有导线相连，电能却可以通过磁场从原线圈到达副线圈．2．原、副线圈的电压之比等于两个线圈的__________，公式表示为______________．如果原线圈的匝数大于副线圈的匝数，则副线圈得到的电压比原线圈低，这种变压器称为____________；如果原线圈的匝数小于副线圈的匝数，则副线圈得到的电压比原线圈高，这种变压器称为__________．3．关于理想变压器的工作原理，以下说法正确的是( )A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使得副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈4．对理想变压器，下列说法中正确的是( )A．原线圈的输入功率，随着副线圈的输出功率增大而增大B．原线圈的输入电流，随副线圈的输出电流增大而增大C．原线圈的电流，不随副线圈的输出电流变化而变化D．当副线圈的电流为零时，原线圈的电压也为零5．某变电站用原、副线圈匝数比为n1∶n2的变压器，将远距离输送的电能送给用户，如图1所示，将变压器看作理想变压器，当变压器正常工作时，下列说法正确的是( )图1A．原、副线圈电压比为n2∶n1B．原、副线圈电流比为n1∶n2C．原、副线圈电压比为n1∶n2D．变压器的输入功率与输出功率的比为n1∶n2【概念规律练】知识点一变压器的基本规律1．如图2所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220 V,60 W”灯泡一只，且灯泡正常发光，则( )图2A ．电流表的示数为32220A B ．电源输出功率为1 200 WC ．电流表的示数为3220A D ．原线圈端电压为11 V2．某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按如图3所示的规律变化，副线圈接有负载，下列判断正确的是( )图3A ．输出电压的最大值为36 VB ．原、副线圈中电流之比为55∶9C ．变压器输入、输出功率之比为55∶9D ．交流电源电压有效值为220 V ，频率为50 Hz知识点二 常见变压器3．如图4所示，M 、N 为两条交流输电线，甲、乙两图是配电室中的互感器和交流电表的两种接线示意图，以下说法正确的是( )图4A．在乙图中，线圈N4的导线一定比线圈N3的导线粗B．甲图中的电表是交流电流表，乙图中的电表是交流电压表C．甲图中的电表是交流电压表，乙图中的电表是交流电流表D．甲、乙两图中的电表均为交流电流表4．如图5所示，自耦变压器输入端A、B接交流稳压电源，其电压有效值U AB＝100 V，R0＝40 Ω，当滑动片处于线圈中点位置时，C、D两端电压的有效值U CD为________V，通过电阻R0的电流有效值为________A.图5【方法技巧练】一、变压器动态问题的分析方法5．如图6所示为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈的电压，则( )图6A．保持U1及P的位置不变，K由a合到b时， I1将增大B．保持P的位置及U1不变，K由b合到a时，R消耗功率将减小C．保持U1不变，K合在a处，使P上滑，I1将增大D．保持P的位置不变，K合在a处，若U1增大，I1将增大图76．如图7所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线等效电阻为R.开始时，开关S断开．当S接通时，以下说法中正确的是( )A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大二、有多个副线圈的理想变压器问题的分析方法7．理想变压器如图8所示，原线圈匝数n1＝1 000匝，两副线圈匝数分别为n2＝600匝，n3＝200匝，当原线圈两端接在220 V的交流电源上时，原线圈上电流为2 A，通过R2的电流为1 A，则通过R3的电流为( )图8A．10 A B．7 A C．3 A D．1 A8．如图9所示，一台有两个副线圈的理想变压器，原线圈匝数n1＝1 100匝，接入电压U1＝220 V的电路中．图9(1)要求在两个副线圈上分别得到电压U2＝6 V，U3＝110 V，它们的匝数n2、n3分别为多少？(2)若在两副线圈上分别接上“6 V，20 W”、“110 V，60 W”的两个用电器，原线圈的输入电流为多少？1．理想变压器工作时，原线圈输入与副线圈输出的物理量一定相同的是( )A．电压有效值 B．电流有效值C．交变电流频率 D．交流电功率2．如图10所示，理想变压器原、副线圈的匝数比n1∶n2＝4∶1，当导体棒l在匀强磁场中向左做匀速直线运动切割磁感线时，电流表的示数是12 mA，则电流表的示数为( )图10A．3 mA B．0 mA C．48 mA D．与负载R的值有关3．在绕制变压器时，某人将两个线圈绕在如图11所示变压器铁芯的左右两个臂上．当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂．已知线圈1,2的匝数之比n1∶n2＝2∶1.在不接负载的情况下( )图11A．当线圈1输入电压为220 V时，线圈2输出电压为110 VB．当线圈1输入电压为220 V时，线圈2输出电压为55 VC．当线圈2输入电压为110 V时，线圈1输出电压为220 VD．当线圈2输入电压为110 V时，线圈1输出电压为110 V4．一理想变压器原、副线圈的匝数比为10∶1，原线圈输入电压的变化规律如图12甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头．下列说法正确的是( )图12A．副线圈输出电压的频率为50 HzB．副线圈输出电压的有效值为31 VC．P向右移动时，原、副线圈的电流比减小D．P向右移动时，变压器的输入功率增加5．一台理想变压器从10 kV的线路中降压并提供200 A的负载电流．已知两个线圈的匝数比为40∶1，则变压器原线圈的电流、输出电压及输出功率是( )A．5 A,250 V,50 kW B．5 A,10 kV,50 kWC．200 A,250 V,50 kW D．200 A,10 kV,2×103 kW6．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈有可调电阻R.设原线圈的电流为I1，输入功率为P1，副线圈的电流为I2，输出功率为P2.当R增大时( )A．I1减小，P1增大 B．I1减小，P1减小C．I2增大，P2减小 D．I2增大，P2增大7．如图13所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u＝202sin 100πt V．氖泡在两端电压达到100 V时开始发光．下列说法中正确的有( )图13A．开关接通后，氖泡的发光频率为100 HzB．开关接通后，电压表的示数为100 VC．开关断开后，电压表的示数变大D．开关断开后，变压器的输出功率不变8．图14所示是霓虹灯的供电电路，电路中的变压器可视为理想变压器．已知变压器原线圈与副线圈匝数比n1n2＝120，加在原线圈的电压为u1＝311sin 100πt V，霓虹灯正常工作的电阻R＝440 kΩ，I1、I2表示原、副线圈中的电流．下列判断正确的是( )图14A．副线圈两端电压6 220 V，副线圈中的电流14.1 mAB．副线圈两端电压4 400 V，副线圈中的电流10 mAC．I1<I2D．I1>I29．如图15甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20 Ω，R2＝30 Ω，C为电容器．已知通过R1的正弦式交变电流如图14乙所示，则( )图15A．交变电流的频率为0.02 HzB．原线圈输入电压的最大值为200 2 VC．电阻R2的电功率约为6.67 WD．通过R3的电流始终为零10．如图16所示，理想变压器线圈匝数比n1∶n2＝2∶1，分别接有相同的两只灯泡A和B，若在a、b间接正弦式交流电源，电源电压为U，则B灯两端电压为( )图16A．0.5U B．2U C．0.2U D．0.4U11．如图17所示的变压器的原线圈1接到220 V的交流电源上．副线圈2的匝数n2＝30匝，与一个“12 V 12 W”的灯泡L连接，L能正常发光．副线圈3的输出电压U3＝110 V，与电阻R连接，通过R的电流为0.4 A，求：图17(1)副线圈3的匝数n3 .(2)原线圈1的匝数n1和电流I1.12．如图18所示，一个变压器(可视为理想变压器)的原线圈接在220 V的市电上，向额定电压为1.80×104 V的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA时，熔丝就熔断．图18(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10 mA时，变压器的输入功率是多大？13．如图19所示，交流发电机电动势的有效值E＝20 V，内阻不计，它通过一个R＝6 Ω的指示灯连接变压器．变压器输出端并联24只彩色小灯泡，每只灯泡都是“6 V，0.25 W”，灯泡都正常发光，导线电阻不计．求：图19(1)降压变压器初级、次级线圈匝数比．(2)发电机的输出功率．高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
人教版高中物理选修3-2课件第五章《交变电流》的第四节变压器公开课教学共15张PPT
在此输入您的封面副标题
用电器 额定工作 用电器 额定工作电
电压
压
小灯泡 3.8V
机床上照 36V 明灯
扫描仪 12V
防身器 3000V
手机充 4.2V 4.4V 黑白电视 几万伏
电器 5.3V
机显像管
录音机 6V 9V 12V
彩色电视 十几万伏 机显像管
5.4 变压器
一、变压器的构造
Байду номын сангаас
1.示意图
5v的手机充电？
理想变压器的原线圈的匝数为110匝，
副线圈匝数为660匝，若原线圈接
在6 V的电池上，则副线圈两端电压
为（ ）A A.36 V
B.6 V
C.1 V
D.0 V
小结：
1、变压器的结构
2、变压器的工作原理
3、电压和匝数的关系：
U1 U2
n1 n2
作业：课本第44页，2、3两题
三、电压与线圈匝数的关系
学生探究实验
数据处理
结论： U1 n1 U 2 n2
理想变压器
如果在能量转化的过程中能量损 失很小，能够略去原、副线圈的电 阻，以及各种电磁能量损失，这样 的变压器我们称之为理想变压器。 这是物理学中又一种理想化模型。
几种常见的变压器
问题： 220v家庭电路怎么给电压为
原 线∽ U1 圈
铁 芯
n1 n2
2.构造：
（1）原线圈（电压记
副 为U1其匝数用n1表示） U2 ∽线 （2）副线圈（电压记
圈 为U2其匝数用n2表示）
（3）铁芯 （绝缘硅
钢片）
3.电路图中符号
n1
n2
问题：1、变压器副线圈和原线圈 电路是否相通？
高中物理 5.1 交变电流教案 新人教版选修3-2
高中物理 5.1 交变电流教案新人教版选修3-2●本章概述本章讲述交变电流知识，是前面学过的电和磁的知识的发展和应用，并且与生产和生活有密切关系.本章重点内容是：交变电流的产生原理和变化规律，交变电流的性质和特点，变压器的工作原理，交变电流的传输及应用.这些知识点是高考命题率较高的知识点.与直流电相比，交变电流有许多优点，交变电流可以利用升压变压器升高或降低电压，便于远距离输送，可以驱动结构简单运行可靠的感应电动机。
为了有利学生学习交流电的特点，更好的区分交流与直流，本章还介绍了电感和电容在交变电流中的作用，使学生了解感抗与容抗的有关知识.本章可分为三个单元：第一单元：第一节和第二节，讲交变电流的产生和描述.第二单元：第三节，讲电感和电容对交变电流的作用.第三单元：第四节和第五节，讲变压器和电能的输送.第一节交变电流●本节教材分析为了适应学生的接受能力，教材采取从感性到理性、从定性到定量逐渐深入的方法讲述这个问题.教材先用教具演示矩形线圈在匀强磁场中匀速转动时产生交流电，以展示交流电是怎样产生的.并强调让学生观察教材图17—2所示线圈通过五个特殊位置时，电流表指针变化的情况，分析电动势和电流方向的变化，这样学生就会对电动势和电流的变化情况有个大致的了解.然后让学生用右手定则独立分析线圈中电动势和电流的方向.这样能充分调动学生的积极性,培养学生的观察和分析能力.关于交变电流的变化规律,教材利用上章学过的法拉第电磁感应定律引导学生进行推导,得出感应电动势的瞬时值和最大值的表达式,进而根据闭合电路欧姆定律和部分电路欧姆定律推出电流与电压瞬时值与最大值的表达式.用图表表示交流电的变化规律是一种重要的方法,这种方法直观、形象,学生容易接受.这样做也是为后面用图象表示三相交流电准备条件,在电磁波的教学中还要用到图象的方法.在介绍了交流电的周期和频率后,可通过练习巩固学生对交流电图象的认识.在本节学生第一次接触到许多新名词,如:交流电、正弦交流电、中性面、瞬时值、最大值等.要让学生搞清楚这些名词的准确含义.要使学生了解交流电有许多种,正弦交流电是其中简单的一种,在本章教材中常把正弦交流电简称交流电.要使学生明确中性面是指与磁场方向垂直的平面.中性面的特点是:线圈位于中性面时,电动势为零;线圈通过中性面时,电动势的方向要改变.要向学生指出,一般科技书中都用小写字母表示瞬时值,用大写字母并加脚标，m表示最大值.●教学目标一、知识目标1.使学生理解交变电流的产生原理，知道什么是中性面.2.掌握交变电流的变化规律及表示方法.3.理解交变电流的瞬时值和最大值及中性面的准确含义.二、技能目标1.掌握描述物理量的三种基本方法（文字法、公式法、图象法）.2.培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.3.培养学生运用数学知识解决物理问题的能力.三、情感态度目标培养学生理论联系实际的思想.●教学重点交变电流产生的物理过程的分析.●教学难点交变电流的变化规律及应用.●教学方法演示法、分析法、归纳法.●教学用具手摇单相发电机、小灯泡、示波器、多媒体教学课件、示教用大的电流表.●课时安排1课时●教学过程一、引入新课［师］出示单相交流发电机，引导学生首先观察它的主要构造.［演示］将手摇发电机模型与小灯泡组成闭合电路.当线框快速转动时，观察到什么现象?［生］小灯泡一闪一闪的.［师］再将手摇发电机模型与示教电流表组成闭合电路,当线框缓慢转动(或快速摆动)时,观察到什么?［生］电流表指针左右摆动.［师］线圈里产生的是什么样的电流？请同学们阅读教材后回答.［生］转动的线圈里产生了大小和方向都随时间做周期性变化的交变电流.［师］现代生产和生活中大都使用交流电.交流电有许多优点，今天我们学习交流电的产生和变化规律.二、新课教学1.交变电流的产生［师］为什么矩形线圈在匀强磁场中匀速转动时线圈里能产生交变电流？［生］对这个问题有浓厚的兴趣,讨论热烈.［师］多媒体课件打出下图.当abcd线圈在磁场中绕OO′轴转动时,哪些边切割磁感线?［生］ab与cd.［师］当ab边向右、cd边向左运动时,线圈中感应电流的方向如何?［生］感应电流是沿着a→b→c→d→a方向流动的.［师］当ab 边向左、cd 边向右运动时,线圈中感应电流的方向如何?［生］感应电流是沿着d →c →b →a →d 方向流动的.［师］正是这两种情况交替出现,在线圈中产生了交变电流.当线圈转到什么位置时,产生的感应电动势最大?［生］线圈平面与磁感线平行时,ab 边与cd 边线速度方向都跟磁感线方向垂直,即两边都垂直切割磁感线,此时产生感应电动势最大.［师］线圈转到什么位置时,产生的感应电动势最小?［生］当线圈平面跟磁感线垂直时,ab 边和cd 边线速度方向都跟磁感线平行,即不切割磁感线,此时感应电动势为零.［师］利用多媒体课件,屏幕上打出中性面概念:(1)中性面——线框平面与磁感线垂直位置.(2)线圈处于中性面位置时,穿过线圈Φ最大,但tΔΔφ=0. (3)线圈越过中性面,线圈中I 感方向要改变.线圈转一周,感应电流方向改变两次.2.交变电流的变化规律设线圈平面从中性面开始转动,角速度是ω.经过时间t,线圈转过的角度是ωt,ab 边的线速度v 的方向跟磁感线方向间的夹角也等于ωt,如右图所示.设ab 边长为L 1,bc 边长L 2,磁感应强度为B ,这时ab 边产生的感应电动势多大?［生］e ab =BL 1vsin ωt =BL 1·22L ωsin ωt =21BL 1L 2sin ωt ［师］cd 边中产生的感应电动势跟ab 边中产生的感应电动势大小相同,又是串联在一起,此时整个线框中感应电动势多大?［生］e =e ab +e cd =BL 1L 2ωsin ωt［师］若线圈有N 匝时,相当于N 个完全相同的电源串联,e =NBL 1L 2ωsin ωt,令E m =NBL 1L 2ω,叫做感应电动势的最大值,e 叫做感应电动势的瞬时值.请同学们阅读教材,了解感应电流的最大值和瞬时值.［生］根据闭合电路欧姆定律,感应电流的最大值I m =rR E m +,感应电流的瞬时值i =I m s i n ωt . ［师］电路的某一段上电压的瞬时值与最大值等于什么?［生］根据部分电路欧姆定律,电压的最大值U m =I m R ,电压的瞬时值U =U m sin ωt .［师］电动势、电流与电压的瞬时值与时间的关系可以用正弦曲线来表示,如下图所示:3.几种常见的交变电波形三、小结本节课主要学习了以下几个问题：1.矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式交变电流.2.从中性面开始计时，感应电动势瞬时值的表达式为e=NBSωs i nω t,感应电动势的最大值为E m=NBSω.3.中性面的特点：磁通量最大为Φm，但e=0.四、作业（略）五、板书设计六、本节优化训练设计1.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势E随时间t的变化如图所示，则下列说法中正确的是A.t1时刻通过线圈的磁通量为零B.t2时刻通过线圈的磁通量的绝对值最大C.t3时刻通过线圈的磁通量变化率的绝对值最大D.每当电动势E变换方向时，通过线圈的磁通量的绝对值都为最大2.一台发电机产生的按正弦规律变化的感应电动势的最大值为311 V ，线圈在磁场中转动的角速度是100π rad/s.（1）写出感应电动势的瞬时值表达式.（2）若该发电机只与含电阻的负载组成闭合电路，电路中的总电阻为100 Ω，试写出通过负载的电流强度的瞬时表达式.在t =1201 s 时电流强度的瞬时值为多少？ 3.一个矩形线圈在匀强磁场中转动产生交流电压为u=2202s i n100πt V ，则A.它的频率是50 HzB .当t =0时，线圈平面与中性面重合C.电压的平均值是220 VD.当t =2001 s 时，电压达到最大值 4.交流发电机工作时的电动势的变化规律为e =E m s i n ω t ，如果转子的转速n 提高1倍，其他条件不变，则电动势的变化规律将变化为A.e =E m s in 2ω tB.e =2E m s in 2ω tC.e =2E m s in 4ω tD.e =2E m s in ω t参考答案：1.D2.解析：因为电动势的最大值E m =311 V ，角速度ω=100 π rad/s ，所以电动势的瞬时值表达式是e =311s in 100π t V.根据欧姆定律，电路中电流强度的最大值为I m =100311 R E m A=3.11 A ，所以通过负载的电流强度的瞬时值表达式是i =3.11s in 100π t A. 当t =1201 s 时，电流的瞬时值为 i =3.11s in (100π·1201)=3.11×21A=1.55 A. 3.ABD4.B●备课资料1.抽水蓄能发电电被称为现代文明的血液.一天当中的不同时段,比如生产、生活最忙碌的时候,与夜晚夜深人静之际,对电的使用量往往相差十分悬殊.而电力又不能直接大量贮存.这就要求电网具有灵活的调节能力,在高峰时增加供电,而在低谷时又减少供电.否则电网的电压就会与标准不符,不仅用户无法正常用电,电网的运行安全也会受到威胁.水电、火电、核电是目前电网大规模发电的主要形式,也是电网调节的主要形式.其中水电机组开停机迅速,调节能力最强;而火电机组从开机到满负荷工作或反之运行的时间往往需要近10个小时,跟不上网内的负荷变化,调节能力很差;而核电机组由于技术和安全方面的原因,基本上没有调节能力.华北电网占装机容量97%以上的是火电机组.华北属于缺电地区,用电高峰时全部机组满负荷运行也难以满足用电需求,所以不得不频繁地拉闸限电;而在低谷时电网内又有大量过剩的电能需要削减.那么,是否可以把低谷的剩余电量贮存起来,补充高峰时的供电不足,从而提高华北电网的调节能力呢?循着这样的思路,1992年9月,十三陵抽水蓄能电站破土动工了.从工程结构上说,抽水蓄能电站包括两个具有水平垂直高差的水库,分别叫作上水库和下水库.十三陵抽水蓄能电站的下水库是早已建成的十三陵水库;上水库建在十三陵水库左岸蟒山后面的上寺沟内.上下水库间的落差有480 m.上水库的总库容为400万立方米.上下水库之间的山体内建有地下厂房和附属洞室,装备了既可做水泵也可做水轮机运行的蓄能机组.十三陵抽水蓄能电站的地下厂房面积为4000 m2,它装备的是4台20万kW的水泵水轮电动发电机组.连接上下水库和地下厂房的水道系统主要由进出水口、调压节隧洞以及隧洞内铺设的巨大的高压管道组成.抽水蓄能电站是依照能量转换原理工作的.在午夜之后的用电低谷蓄能机组做水泵运行,用电网内多余的电能把水库的水抽到上水库,把电能转换成势能贮存起来;在用电高峰时,机组又成为发电机,由上水库向下水库放水,像常规水电站一样,把水的势能转换成电能,返送回电网补充供电的不足.这样,在蓄水放水,耗电发电的循环过程中,电站对电网负荷的高峰和低谷起到调节作用.十三陵抽水蓄能电站建成后,每年可吸收16.5亿千瓦时的低谷剩余电量,提供12亿千瓦时的高峰电量.如果按1千瓦时高峰电量可创4~6元产值计算,每年可创社会产值50~70亿元.更重要的是抽水蓄能电站增强了华北电网的调节能力,保证了整个电网的安全经济运行.目前抽水蓄能发电在我国呈现出蓬勃发展的势头.除十三陵抽水蓄能电站外,全国还有好几个抽水蓄能电站,有的正在兴建中,有的已经投入运行.2.崛起的新能源——核电电力是国民经济发展的命脉.目前世界电力主要由火电、水电和核电构成.火电是靠燃烧煤、石油等化石燃料获得的.作为不可再生的自然资源,化石燃料储量有限,而且都是重要的化工和轻纺工业原料.化石燃料的燃烧还会对环境造成很大污染,是造成“酸雨”“温室效应”等环境问题的元凶.水电是可再生资源,而且不会污染环境,但它的限制条件较多,如水资源分布不均,水流量的季节变化会导致发电量的变化.只有核电能够既满足电力需求,又不污染环境.自1954年苏联建成世界上第一座核电站至今,全球已有30多个国家建起了440多台机组,总装机容量达到3亿多千瓦,其中法国、美国、日本、德国、英国等经济发达国家的核电都超过本国总发电量的20%,法国甚至达到70%以上.作为一个人口众多的发展中国家,我国的电力工业一直在稳步发展,装机容量和年发电量分别排世界第四位和第三位.但人均发电量排在世界第80位,仅为世界平均水平的1/3.1996年全国电力缺口在20%左右,远远不能满足快速增长的国民经济发展的需求.我国将近70%的煤炭资源分布在华北和西北,工业发达和人口密集的东南沿海地区的煤炭和水力资源都很匮乏,国家每年都要投入巨资进行“北煤南运”.我国初步规划2000~2020年新增装机容量5亿千瓦.如果全部建成火电站发电用煤需要13亿吨,这无论从煤的新增产量、远距离运输,还是从生态环境等各方面看,都存在巨大困难,可以说发展核电是中国解决能源问题的一条重要途径.有关部门预测,21世纪将是中国核电大发展的时期.1991年中国大陆实现了核电零的突破.现在已有两座核电站3台核电机组共210万千瓦装机容量,其发电量占全国发电总量的1.27%.国家“九五”计划和2010年远景规划目标纲要指出:贯彻因地制宜、水火并举,适当发展核电的方针.计划到2010年投运的核电站总装机容量达到2000万千瓦左右.目前,东南沿海地区都把建造核电站作为解决当地能源问题的重要途径,对发展核电有很高的积极性.秦山核电站和大亚湾核电站的安全稳定运行为中国的核电发展开了个好头，已充分显示了核电安全、清洁、经济的优越性.“九五”期间，我国计划建造的四座核电站八台机组共660万千瓦,现已全面开始建造.可以说，发展核电已成为我国能源政策的一部分，作为20世纪中叶崛起的新能源，它在中国有着光明的发展前景.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仅供学习与交流 收集于网络，如有侵权请联系管理员删除 5.4变压器 本节教材分析 变压器是交变电路中常见的一种电器设备，也是远距离输送交流电不可缺少的装置.在讲解变压器的原理时，要积极引导学生从电磁感应的角度说明：原线圈上加交流电压产生交流电流，铁芯中产生交变磁通量，副线圈中产生交变电动势，副线圈相当于交流电源对外界负载供电.要向学生强调，从能量转换的角度看，变压器是把电能通过磁场能转换成电能的装置，经过转换后一般电压、电流都发生了变化.有的学生认为变压器铁芯是带电的.针对这种错误认识，可让学生根据电磁感应原理，经过独立思考了解到变压器铁芯并不带电，铁芯内部有磁场(铁芯外部磁场很弱). 要让学生明白，互感现象是变压器工作的基础.要让学生在学习电磁感应的基础上理解互感现象.这里的关键是明白原线圈和副线圈有共同的铁芯，穿过它们的磁通量和磁通量变化时刻都是相同的.因而，其中的感应电动势之比只与匝数有关.这样，原副线圈的匝数不同，就可以改变电压了. 要使学生明白，理想变压器是忽略了变压器中的能量损耗，它的输出功率与输入功率相等，这样才得出原、副线圈的电压、电流与匝数的关系.在解决有两个副线圈的变压器的问题时，不做统一的要求，不必急于去分析这类问题，对学有余力的学生，可引导他们进行分析讨论. 变压器在生产和生活中有十分广泛的应用.课本中介绍了一些，教学中可根据实际情况向学生进行介绍，或看挂图、照片、实物或参观，以开阔学生眼界，增加实际知识. 教学目标 一、知识目标 1.知道变压器的构造. 2.理解互感现象，理解变压器的工作原理. 3.理解理想变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题. 4.理解理想变压器原、副线圈中电流与匝数的关系，能应用它分析解决有关问题. 5.知道课本中介绍的几种常见的变压器. 二、技能目标 1.用电磁感应去理解变压的工作原理，培养学生综合应用所学知识的能力. 仅供学习与交流 收集于网络，如有侵权请联系管理员删除 2.讲解理想变压器使学生了解建立物理模型的意义.(抓主要因素，忽略次要因素，排除无关因素) 三、情感态度目标 1.使学生体会到能量守恒定律是普遍适用的. 2.培养学生实事求是的科学态度. 教学重点 变压器工作原理. 教学难点 变压器是如何将原线圈的电能传输给副线圈的. 教学方法 实验探究、演绎推理. 教学用具 可拆变压器、交流电压表、交流电流表、灯泡、自耦变压器、调压器、导线等. 课时安排 1课时 教学过程 一、引入新课 ［师］在实际应用中，常常需要改变交流的电压.大型发电机发出的交流，电压有几万伏，而远距离输电却需要高达几十万伏的电压.各种用电设备所需的电压也各不相同.电灯、电饭煲、洗衣机等家用电器需要220 V的电压，机床上的照明灯需要36 V的安全电压.一般半导体收音机的电源电压不超过10 V，而电视机显像管却需要10000 V以上的高电压.交流便于改变电压，以适应各种不同需要.变压器就是改变交流电压的设备.这节课我们学习变压器的有关知识. 二、新课教学 1.变压器原理 ［师］出示可拆变压器，引导学生观察，变压器主要由哪几部分构成？ ［生］变压器是由闭合铁芯和绕在铁芯上的两个线圈组成.一个线圈跟电源连接，叫原线圈(初级线圈)，另一个线圈跟负载连接，叫副线圈(次级线圈).两个线圈都是绝缘导线绕制成的.铁芯由涂有绝缘漆的硅钢片叠合而成. ［师］画出变压器的结构示意图和符号，如下图所示： 仅供学习与交流 收集于网络，如有侵权请联系管理员删除 ［演示］将原线圈接照明电源，交流电压表接到不同的副线圈上，观察交流电压表是否有示数？ ［生］电压表有示数且示数不同. ［师］变压器原、副线圈的电路并不相同，副线圈两端的交流电压是如何产生的？请同学们从电磁感应的角度去思考. ［生］在原线圈上加交变电压U1，原线圈中就有交变电流，它在铁芯中产生交变的磁通量.这个交变磁通量既穿过原线圈，也穿过副线圈，在原、副线圈中都要引起感应电动势.如副线圈是闭合的，在副线圈中就产生交变电流，它也在铁芯中产生交变的磁通量，在原、副线圈中同样引起感应电动势.副线圈两端的电压就是这样产生的. ［师］物理上把原副线圈中由于有交变电流而发生的互相感应现象，叫做互感现象.互感现象是变压器工作的基础. ［生］变压器的铁芯起什么作用？ ［师］如果无铁芯，并排放置的原副线圈也发生互感现象，但原副线圈所激发的交变磁场的磁感线只有一小部分穿过对方，漏失的磁感线不会在原副线圈中传送电能.如有铁芯，由于磁化，绝大部分磁感线集中在铁芯内部，大大提高了变压器的效率. ［生］原副线圈中，感应电动势大小跟什么有关系？ ［师］与线圈中磁通量变化率及线圈匝数成正比. 师生共同活动： 1.实验探究得出理想变压器得变比关系 2.推导理想变压器的变压比公式. 设原线圈的匝数为N1，副线圈的匝数为N2，穿过铁芯的磁通量为Φ，则原副线圈中产生的感应电动势分别为
E1=N1Δt
1
Δ 仅供学习与交流 收集于网络，如有侵权请联系管理员删除 E2=N2Δt
Δ2
在忽略漏磁的情况下，ΔΦ1=ΔΦ2，由此可得 2121NNE
E
在忽略线圈电阻的情况下，原线圈两端的电压U1与感应电动势E1相等，则有U1=E1；副线圈两端的电压U2与感应电动势E2相等，则有U2=E2.于是得到
2121NNU
U
［师］请同学们阅读教材，回答下列问题： (1)什么叫理想变压器？ (2)什么叫升压变压器？ (3)什么叫降压变压器？ (4)电视机里的变压器和复读机里的变压器各属于哪一类变压器？ ［生1］忽略原、副线圈的电阻和各种电磁能量损失的变压器，叫做理想变压器. ［生2］当N2＞N1时，U2＞U1，这样的变压器叫升压变压器. ［生3］当N2＜N1时，U2＜U1，这样的变压器叫降压变压器. ［生4］电视机里的变压器将220 V电压升高到10000 V以上属升压变压器；复读机的变压器将220 V电压降到6 V，属于降压变压器. ［师］理想变压器原线圈的输入功率与副线圈的输出功率有什么关系？ ［生］P出=P入 ［师］若理想变压器只有一个副线圈，则原副线圈中的电流I1与I2有什么关系？ ［生］据P出=U2I2，P入=U1I1及P出=P入得： U2I2=U1I1
则：121221NNUUII
［师］绕制原副线圈的导线粗细一样吗？ ［生］粗细不一样.高压线圈匝数多而通过的电流小，用较细的导线；低压线圈匝数少而通过的电流大，用较粗的导线. 2.几种常见的变压器 仅供学习与交流 收集于网络，如有侵权请联系管理员删除 ［师］变压器的种类很多，请同学们阅读教材，了解几种常见的变压器，并回答下列问题： (1)自耦变压器有何特点？ (2)自耦变压器如何作升压变压器？又如何作降压变压器？ (3)互感器分为哪几类？ (4)电压互感器的作用是什么？ (5)电流互感器的作用是什么？ ［生1］自耦变压器只有一个线圈，滑动头位置变化时，输出电压会连续发生变化. ［生2］若把整个线圈作副线圈，线圈的一部分作原线圈，为升压变压器；若把线圈的一部分作副线圈，整个线圈作原线圈，为降压变压器. ［生3］互感器分为两类，即电压互感器和电流互感器. ［生4］电压互感器用来把高电压变成低电压.它的原线圈并联在高压电路中，副线圈上接入交流电压表，根据电压表测得的电压U2和变压比，就可以算出高压电路中的电压. ［生5］电流互感器用来把大电流变成小电流.它的原线圈串联在被测电路中，副线圈上接入交流电流表.根据电流表测得的电流I2和变流比，可以算出被测电路中的电流. 三、小结 本节课主要学习了以下内容： 1.变压器主要由铁芯和线圈组成. 2.变压器可改变交变电的电压和电流，利用了原副线圈的互感现象. 3.理想变压器：忽略一切电磁损耗，有 P输出=P输入
2121NNUU 1221NNI
I
4.日常生活和生产中使用各种类型的变压器，但它们遵循同样的原理. 四、作业 五、板书设计 仅供学习与交流
