s7200smart以太网通信

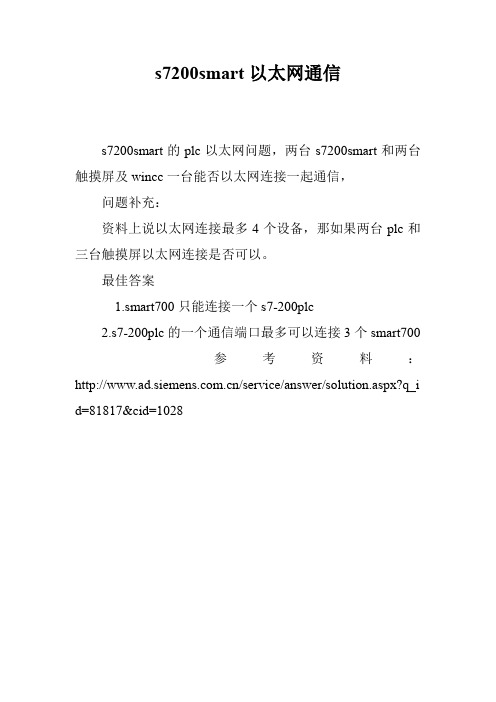

s7200smart以太网通信
s7200smart的plc以太网问题，两台s7200smart和两台
触摸屏及wincc一台能否以太网连接一起通信，
问题补充：
资料上说以太网连接最多4个设备，那如果两台plc和
三台触摸屏以太网连接是否可以。
最佳答案
1.smart700只能连接一个s7-200plc
2.s7-200plc的一个通信端口最多可以连接3个smart700
参考资料：
http://www.ad.siemens.com.cn/service/answer/solution.aspx?q_i
d=81817&cid=1028
S7-200SMART PLC的通信与自动化通信网络
6.5.3 串口通信调试软件与串口通信实验
1．USB/PPI适配器 USB/PPI适配器用于连接计算机的USB端口和S7-200 SMART的串行端口。 某些国产的USB电缆实际上是USB/RS-232C转换器和PC/PPI适配器的组合，它 将USB端口映射为一个RS-232C端口（俗称为COM口）。 2．计算机与PLC串口通信的组态 安装好 USB 电缆的驱动程序后， USB 端口被映射为 RS-232C 端口（例如 COM3）。 在控制面板中打开“设置PG/PC接口”对话框。选中通信接口列表 中的“PC/PPI Cable（PPI）”，单击“属性”按钮，设置传输速率和计算机 与PLC通信使用的映射的COM端口。 3．串口通信调试软件简介 可以选择字符串、十进制或十六进制这3种数据格式，可计算常用的校验码， 生成常用的多种协议格式的帧。 6．串口通信调试软件应用实例 将例程“接收完成中断Port0通信”下载到CPU，将CPU切换到RUN模式。 关闭编程软件，打开串口通信调试软件，设置端口的参数。
3．令牌环用得少 4．主从通信方式 主从通信网络有一个主站和若干个从站。主站向某个从站发送请求帧，该 从站接收到后才能向主站返回响应帧。主站按事先设置好的轮询表的排列顺 序对从站进行周期性的查询。
6.2.3 现场总线及其国际标准
1．现场总线 IEC对现场总线的定义：“安装在制造和过程区域的现场装置与控制室内 的自动控制装置之间的数字式、串行、多点通信的数据总线”。 2．现场总线的国际标准 （1）IEC 61158 IEC 61158第4版采纳了经过市场考验的20种现场总线（见表6-1）。其中约 一半是实时以太网。 （2）IEC 62026 IEC 62026是供低压开关设备与控制设备使用的控制器电气接口标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S7300可以和多个S7200smart进行以太网通信：
300做客户机，S7-200SMART做服务器。
STEP7中建立S7连接,连接伙伴为“未指定”。
在连接属性对话框中设置通信伙伴的IP地址，在地址详细信息对话框中设置本地的TSAP为10.02,伙伴的TSAP为03.01。
300调用FB14（GET）/FB15（PUT），来读写S7-200SMART的数据区。
S7-200SMART不需要编写通信程序。
问答：
1.REQ端是要一个什么样的信号？比如一个常开点M150.0可以么？
2.本地站点已经使用过的点，比如，我的M100.0已经定义了，那么在ADDR_1中怎么确认伙伴站点的M100.0而不是本地站点的M100.0？前面要加什么前缀么？我现在一打M100.0就出现本地我定义过的那个
3.SFB14,15要放在哪里运行呢？是OB1里面还是OB35呢？
问题补充：
1.REQ的上升沿信号，需要0，1变换么？还是只触发一次就可以了？
2.在OB35中是不是就可以不用做REQ上升沿的编程了呢？
答：
1.REQ-上升沿时激活数据传输，可以使用M150.0
2.至于M100.0在本地被定义过是因为ADDR_n与RD_n参数地址有重叠，或是与通信的地址区有重叠。
请检查。
3.放到OB1中那么REQ触发的信号上升沿需要编程。
假设在OB1中调用，每200ms调用一次，那么先在CPU属性中－周期/时钟存储器的选项卡中查看“时
钟存储器”一项，并将时钟存储器打勾，另将存储字节（B)设为150，则M150.1周期为200ms(ON 100ms,OFF 100ms).在OB1中加两条语句，使M140.1和M100.1相位相反，它们分别作系统功能块GET和PUT的REQ（通信请求）信号，它们的上升沿互差100ms，编写程序如下：
NETWORK 1
AN M150.1
= M140.1
NETWORK 2
CALL SFB14,DB14
REQ :=M150.1
......
.......
(由用户根据需要自己定义参数，省略）
NETWORK 3
CALL SFB15,DB15
REQ: =M140.1
(由用户根据需要自己定义参数，省略）
SFB14 / SFB15是系统函数模块，因此包含在CPU的固件中。
SFB14和SFB15是异步通信函数。
可以跨几个OB1循环运行。
SFB14和SFB15通过输入参数(“REQ”)激活。
任务结束后显示“DONE”、“NDR”或者“ERROR”。
使用SFB14从远程CPU读取数据，使用SFB15向远程CPU写入数据。
1.REQ是控制参数请求输入指令，其作用是在其上升沿时激活参数交换，类型
是布尔，当然可以用常开点存储器M150.0作为输入；
2.无论是SFB14（从伙伴CPU读数据）还是SFB15（写数据到伙伴CPU），
ADD_1都是指的是要读写的伙伴CPU存储区的指针，具体就是在SFB14中，ADD_1是要读的伙伴CPU存储区域的指针，而RD-1才是从伙伴读出的数据要输入的本地站点CPU指针；同理对SFB15而言，ADD_1是要写入的伙伴CPU存储区域的指针，而SD-1才是从本地站点发送的存储区域的指针；
3.由于指针是指向一个变量的地址，即用地址作为实参，因此要加前缀;
4.SFB14和SFB15既可以放在OB1也可以放在OB35中执行；使用OB35的
好处是它以固定的时间间隔100毫秒执行中断程序，优先级高，而且
COM_RST自动复位，无须软件复位
如何设置s7-300的时钟存储器的字节地址以及时钟脉冲：
打开硬件组态，双击CPU打开CPU属性，选择“周期/时钟存储器”选项卡，打勾"周期/时钟存储器"标签，设置存储器字节，默认为0。
该字节MB100，从M100.0到M100.7为周期性改变值的存储位(脉冲占空比：1:1)。
时钟存储字节（Memory Byte）的各位对应周期/频率如下：
字节位Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 频率(Hz) 0.5 0.62 1 1.25 2 2.5 5 10 周期(秒) 2 1.6 1 0.8 0.5 0.4 0.2 0.1 存盘编译保存然后下载到CPU中就可以了。
