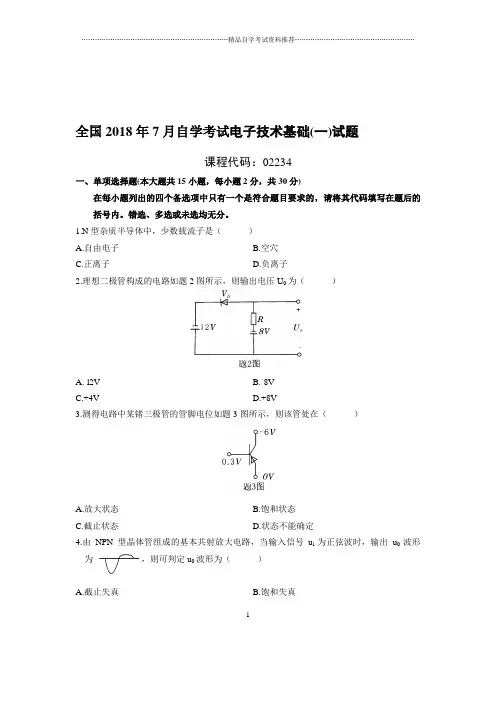

全国2018年7月自学考试电子技术基础(一)试题课程代码：02234一、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.N型杂质半导体中，少数载流子是（）A.自由电子B.空穴C.正离子D.负离子2.理想二极管构成的电路如题2图所示，则输出电压U0为（）A.-l2VB.-8VC.+4VD.+8V3.测得电路中某锗三极管的管脚电位如题3图所示，则该管处在（）A.放大状态B.饱和状态C.截止状态D.状态不能确定4.由NPN型晶体管组成的基本共射放大电路，当输入信号u i为正弦波时，输出u0波形为，，则可判定u0波形为（）A.截止失真B.饱和失真1C.交越失真D.不能确定5.下列放大电路比较，输入电阻高，输出电阻低的是（）A.共射极放大电路B.共基极放大电路C.共集电极放大电路D.共源极放大电路6.要求放大电路取用信号源的电流小，而且输出电流稳定，在放大电路中应引入（）A.并联电流负反馈B.并联电压负反馈C.串联电压负反馈D.串联电流负反馈7.要求能放大1～500Hz的正弦输入信号，应选用（）A.OTL电路B.阻容耦合放大电路C.变压器耦合放大电路D.直接耦合放大电路8.单相桥式整流电容滤波电路，接负载电阻R L=12Ω，知变压器二次侧电压有效值，U2=20V，通过每个整流二极管的平均电流为（）A.0.5AB.0.75AC.1AD.2A9.双端输入的差动放大电路u i1=10mV，u i2=6mV，则共模输入信号u ic为（）A.2mVB.4mVC.8mVD.16mV10.能够把输入的正弦波信号转换成输出为矩形波信号的电路是（）A.反相比例电路B.积分电路C.微分电路D.电压比较器电路11.n个变量的逻辑函数应有最小项数为（）A.n2B.2nC.2nD.2n-112.组合逻辑电路如题12图所示，其输出函数F与输入A、B的逻辑运算关系式为（）23A.F=B A +B.F=B A AB +C.F=B A B A +D.F=B A 13.已知A、B 为某门电路的输入，F 为输出，则由题13图输入、输出波形可知，该门电路为（ ）A.与非门B.或非门C.异或门D.同或门14.由主从JK 触发器构成的电路如题14图所示，可知该电路实现的功能为（ ）A.置lB.置0C.保持D.计数15.下列触发器中具有不定状态的为（ ） A.同步RS 触发器 B.主从JK 触发器 C.D 触发器D.T 触发器二、填空题(本大题共9小题，每小题1分，共9分)16.稳压二极管正常稳压工作时，是工作在其特性曲线的______区。
模拟电子技术基础试卷及答案(期末) 3
模拟电子技术基础试卷及参考答案试卷三（本科）及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。
a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。
已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd =A ，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。
2020年对口高考对口升学电子类专业基础课模拟试题卷三
A．J=0，K=0B．J=1，K=1C．J=0，K=1D．J=1，K=0
27．在数字电路中，DAC的含义是（）
A．模数转换器B．数模转换器
C．只读存储器D．随机存储器
28．单稳态触发器的暂态持续时间由（）决定。
A．触发电平大小B．定时元件RC
试求：
（1）负载作星形连接时的相电流、线电流和有功功率；
（2）负载作三角形连接时的相电流、线电流和有功功率；
五、综合题（每小题10分，共20分）
86．现有一表头，满刻度电流Ig=50uA，表头的电阻Rg=1kΩ，若要改装成如下图所示，量程为1A的电流表，求应并联的电阻R。
87．一个电阻可忽略的线圈L=0.35H，接到u= 220√2 sin (314t+ 60°)V的交流电源上，试求（1）线圈的感抗；（2）电流的有效值；（3）电流的瞬时值；（4）电路的有功功率和无功功率。
机电学校2019―2020第五次考试试卷
电子技术专基课
一、选择题
1．串联型稳压电源的调整管工作于（）状态
A．开关B．放大C．截止D．稳压
2．为了实现稳定静态工作点的目的，应采用（）。
A、交流正反馈B、交流负反馈
C、直流正反馈D、直流负反馈
3．乙类推挽功率放大器的理想最大效率为（）
A、50% B、60% C、78% D、100%
A．0B．1C．2D．3
7．OCL电路采用的电源是（）
A．单正电源B．单负电源
C．正负双电源D．单双电源都行
8．正弦波振荡器的振荡频率取决于（）
A．放大器的放大倍数B．正反馈深度
C．反馈元件的参数D．选频网络的参数
2020年7月技术高考试题解析
绝密★考试结束前2020年7月浙江省普通高校招生选考科目考试技术试题姓名：准考证号：编辑及解析：桐乡第一中学杜宗飞一、选择题（本大题共12小题，每小题2分，共24分。
每小题列出的四个备选项中只有一个是符合題目要求的，不选、多选、错选均不得分）1.下列有关信息与信息处理的说法，错误．．的是（）A.智能手机已成为信息处理的常用工具B.内存容量是影响计算机信息处理能力的因素之一C.未经数字化的图像所承载的信息是没有价值的D.人工智能广泛应用于图像识别、自然语言处理等领域答案C【解析】本题考查信息和信息处理基本概念。
C显然错误，比如纸质古籍上的图像是未经数字化的图像，但有很高的历史研究价值。
计算机里面存储的图像都是数字化后的图像。
2.下列有关网页与浏览器的说法，正确的是（）A.使用搜索引擎对相同关键词检索两次，得到的结果一定相同B.用HTML（超文本标记语言）可以描述网页中的文本、图像和超链接等元素C.在IE浏览器中，使用“添加到收藏夹”功能可以保存正在浏览的网页内容D.在IE浏览器中，以“文本文件（*.txt）”类型保存网页，可以保存网页中的超链接地址答案B【解析】本题考查网页与浏览器基本概念。
A选项搜索引擎是对搜索引擎服务器中的数据库进行检索，而数据库中的信息往往是动态变化的，不同时间段的搜索可能会得到不同的结果。
C选项收藏夹保存的是网页地址。
D选项以“文本文件（*.txt）”类型保存网页，只保存网页中的文本。
详见最新版《宝典手册》P1相关知识。
3.使用Access软件设计一个数据表，存储如图所示的学生提问记录数据。
A. B. C. D.答案D【解析】本题考查Access数据库相关知识。
A选项学号设计“自动编号”显然不行。
B选项问题编号中包含字母，因此不能为“数字”类型。
C选项提问日期为“自动编号”显然错误。
详见最新版《宝典手册》P10相关知识。
4.下列十六进制数中，转换为二进制数后含有奇数个“1”的是（）A. F082B. EA30C. A906D. F311答案B【解析】本题考查进制转换相关知识。
电子技术基础与技能考试题(附答案)
电子技术基础与技能考试题（附答案）一、单选题（共46题，每题1分，共46分）1.温度影响了放大电路中()的参数，从而使静态工作点不稳定。
A、三极管B、电阻C、电容D、电源正确答案：A2.要七段共阳数码管要显示字母b，则abcdefg分别为A、1101111B、0110000C、0010000D、1010000正确答案：B3.常用的74××系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A4.十进制数126转换为二进制数为A、1111110B、1111010C、1111101D、1101110正确答案：A5.单相整流电路实现整流是利用二极管的A、稳压特性B、光电特性C、单向导电性D、变容特性正确答案：C6.接成二十九进制计数器需要的同步十进制计数器74160的片数为A、1B、2C、3D、4正确答案：B7.在三个输入量只有1个为1或3个全为1时，输出为1，实现这一功能的组合逻辑电路是A、加法器B、数据比较器C、编码器D、奇校验器正确答案：D8.在相同的时钟脉冲作用下，同步计数器与异步计数器比较，前者的工作速度A、较快B、较慢C、一样D、不确定正确答案：A9.下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C10.下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。
正确答案：B11.74LS161是()进制加计数器。
A、异步、十六B、同步、十六C、异步、二D、同步、二正确答案：B12.若使主从JK触发器的输出状态由1变为0，则应使A、1→0时，JK=10B、1→0时，JK=01C、0→1时，JK=10D、0→1时，JK=01正确答案：B13.CT74LS194工作时，应在电源VCC和地之间接入A、电阻B、电感C、电容D、无正确答案：C14.以下关于理想集成运放的各种表述中，错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时，有“虚短”概念D、线性应用时，有“虚断”概念正确答案：A15.在钟控同步RS触发器中，当RS取值不同时，则Q=A、RB、1C、SD、0正确答案：C16.模拟信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：B17.下列不属于组合逻辑电路的有A、数据分配器B、计数器C、编码器D、译码器正确答案：B18.二极管正极电位为9V，负极电位为5V，则该管处于A、正偏B、零偏C、击穿D、反偏正确答案：A19.主从JK触发器的初态为0，JK=11时，经过2n+1个触发脉冲后，输出状态为A、在0、1间翻转，最后为1B、在0、1间翻转，最后为0C、一直为1D、一直为0正确答案：A20.下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路的输出电压C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路正常工作时能驱动同类门的数目正确答案：D21.当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电阻B、断开的开关C、大电容D、接通的开关正确答案：D22.74LS192是()进制可逆计数器。
电子技术基础习题答案

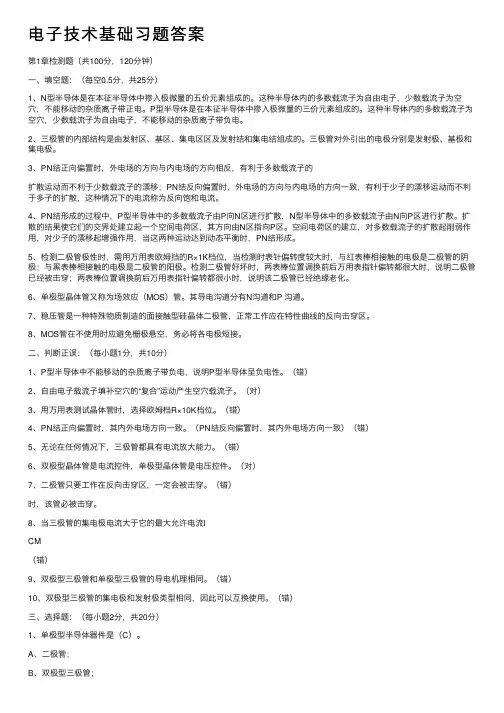

电⼦技术基础习题答案第1章检测题（共100分，120分钟）⼀、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺⼊极微量的五价元素组成的。
这种半导体内的多数载流⼦为⾃由电⼦，少数载流⼦为空⽳，不能移动的杂质离⼦带正电。
P型半导体是在本征半导体中掺⼊极微量的三价元素组成的。
这种半导体内的多数载流⼦为空⽳，少数载流⼦为⾃由电⼦，不能移动的杂质离⼦带负电。
2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。
三极管对外引出的电极分别是发射极、基极和集电极。
3、PN结正向偏置时，外电场的⽅向与内电场的⽅向相反，有利于多数载流⼦的扩散运动⽽不利于少数载流⼦的漂移；PN结反向偏置时，外电场的⽅向与内电场的⽅向⼀致，有利于少⼦的漂移运动⽽不利于多⼦的扩散，这种情况下的电流称为反向饱和电流。
4、PN结形成的过程中，P型半导体中的多数载流⼦由P向N区进⾏扩散，N型半导体中的多数载流⼦由N向P区进⾏扩散。
扩散的结果使它们的交界处建⽴起⼀个空间电荷区，其⽅向由N区指向P区。
空间电荷区的建⽴，对多数载流⼦的扩散起削弱作⽤，对少⼦的漂移起增强作⽤，当这两种运动达到动态平衡时，PN结形成。
5、检测⼆极管极性时，需⽤万⽤表欧姆挡的R×1K档位，当检测时表针偏转度较⼤时，与红表棒相接触的电极是⼆极管的阴极；与⿊表棒相接触的电极是⼆极管的阳极。
检测⼆极管好坏时，两表棒位置调换前后万⽤表指针偏转都很⼤时，说明⼆极管已经被击穿；两表棒位置调换前后万⽤表指针偏转都很⼩时，说明该⼆极管已经绝缘⽼化。
6、单极型晶体管⼜称为场效应（MOS）管。
其导电沟道分有N沟道和P 沟道。
7、稳压管是⼀种特殊物质制造的⾯接触型硅晶体⼆极管，正常⼯作应在特性曲线的反向击穿区。
8、MOS管在不使⽤时应避免栅极悬空，务必将各电极短接。
⼆、判断正误：（每⼩题1分，共10分）1、P型半导体中不能移动的杂质离⼦带负电，说明P型半导体呈负电性。
2019年4月全国自考《04730电子技术基础三》试题答案
卡诺图：
F=B+D
（2 分）
36．解： F AB A C B C
（3 分）
( A B A C) ( B C) ( A B C) ) (B C B C) A B C A B C B C B C B C B C
（2 分）
（3 分）
电子技术基础（三）试题答案及评分参考 第 2 页 （共 4 页）
+
+
U i RB1 RB2
rbe
Ib
RC U o
-
-
（3） rbe
100
51 26 1.05
1.36K
A u
RC rbe
50 4.7 1.36
172.8
（2 分） （1 分）
（2 分）
电子技术基础（三）试题答案及评分参考 第 3 页 （共 4 页）
41．（1）卡诺图：
（2 分）
最简与非表达式： F AC BD AC AC BD AC
（3 分）
（2）电容 C 虚焊，导致其开路，不起滤波作用，因此，UO(AV ) 0.9U2 0.9 1三）试题答案及评分参考 第 1 页 （共 4 页）
33．（1） uo1
(
R3 R1
)ui1
(
R3 R2
)ui 2
(2 分)
（2） uo
R5 R4 R5
uo1
（3 分） （2 分）
（3 分）
四．设计与计算题：本大题共 4 小题，第 39、40 小题各 8 分，第 41、42 小题各 7 分，共
30 分。
39．（1）
IR
U R
2200 22
100 =10A
IL
U jX L
(全新整理)4月全国自考电子技术基础(三)试卷及答案解析
全国2018年4月高等教育自学考试电子技术基础（三）试题课程代码：04730一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个选项是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1、正弦电压u C(t)在电容C两端产生电流i C(t),则电流i C(t)的相位（）A、超前电压u C(t)的相位πB、滞后电压u C(t)的相位πC、超前电压u C(t)的相位2πD、滞后电压u C(t) 的相位2π2、电路如图所示，已知R1=R2=R3=1KΩ,Is=1mA,则电压U等于（）A、0.5VB、1VC、2VD、3V3、电路如图所示，则电流I和电压U的值分别为（）A、U=-4V,I=-400mAB、U=-2V,I=-200mAC、U=2V,I=200mAD、U=4V,I=400mA4、用万用表测得某硅三极管三个电极对地的电压如图所示，则可断定该管工作在（）A、放大状态B、截止状态1C、反向放大状态D、饱和状态5、某差分放大器的差模电压增益为1000，共模抑制比为100dB，则共模电压增益为（）A、0.01B、0.01dBC、10D、10dB6、理想运放的开环电压放大倍数A ud为（）A、A ud=0B、A ud 较小C、A ud →∞D、A ud与信号有关7、集成运放接成电压比较器时,电路形式应为（）A、开环B、电压负反馈C、电流负反馈D、并联负反馈8、单相半波整流电路,U2为变压器副边电压有效值,则二极管承受的最高反压U RM为（）A、U2B、2U2C、2U2D、22U29、如输出电压为-24V，可选用的集成稳压器是（）A、7824B、78M24C、7912D、792410、十六进制数（4D）16对应的十进制数为（）A、48B、49C、73D、7711、如图所示TTL门电路，其输出F为（）A、F=1B、F=A2C、F=AD、F=012、某逻辑电路真值表如下表所示，其函数F的表达式为（）A、F=BB、F=AC、F=AD、F=B13、在七段LED数字显示器中,如要显示7时,对于共阴极结构的显示器而言,abcdefg的编码为（）A、0110000B、1110000C、1111000D、111111014、在下列各图中,设触发器的初态为0, 能实现Q n+1=1的电路为（）15、如图所示可编程PROM器件中,A和B为输入变量,输出F为（）A、F=A+BB、F=A+BC、F=A+BD、F=A+B34二、填空题（本大题共15小题，每小题1分，共15分）16、理想电压源的内阻等于_________________、17、已知电路的输入阻抗为Z in =10+j10(Ω),则其导纳等于_____________________(S)。
模拟电子技术基础试卷及答案(期末) 3
模拟电子技术基础试卷及参考答案试卷三（本科）及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。
a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。
已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd =A ，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
…………………………………………………………精品自学考试资料推荐………………………………………………
1
全国2018年7月电子技术基础（三）试卷
课程代码：04730
一、单项选择题（本大题共15小题，每小题1分，共15分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括
号内。错选、多选或未选均无分。
1.正弦电流iL(t)==Imsint流过电感L，则产生在电感两端的电压vL(t)等于（ ）
A.)2tsin(LIm B. )2tsin(LIm
C. )2tsin(LIm D. )2tsin(LIm
2.电路如题2图所示，则正确反映电流I1和I之间关系的式子是（ ）
A.IRRRI2121 B. IRRRI2211
C.IRRRI2111 D. IRRRI1211
3.电路如题3图所示，则电流I和电压U的值分别为（ ）
A.U=-50V, I=-5A B.U=-50V, I=5A
C.U=50V I=-5A D.U=50V, I=5A
…………………………………………………………精品自学考试资料推荐………………………………………………
2
4.室温下，本征半导体硅中自由电子和空穴的浓度关系是（ ）
A.空穴浓度大于自由电子浓度 B.空穴浓度小于自由电子浓度
C.空穴浓度等于自由电了浓度 D.无法比较
5.电路如题5图所示，稳压管Dz的击穿电压为6V，U1=15V，则UO等于（ ）
A.-6V
B.-5V
C.5V
D.6V
6.下列集成器件中，不属于模拟集成器件的是（ ）
A.集成运放 B.集成功放
C.集成计数器 D.集成稳压器
7.为避免外接电阻给运放带来附加输入电压，同相端和反相端的外接电阻应（ ）
A.反相端等于同相端 B.同相端大于反相端
C.反相端大于同相端 D.无特殊要求
8.电容滤波电路中负载电阻RL、滤波电容C、电源周期T三者取值关系应为（ ）
A.RLC<（1~2）T/4 B. T/2
3
C. RLC=T/2 D. RLC≥（3~5）T/2
9.如输出电压为-15V，最大输出电流为1A，则可选用的集成稳压器是（ ）
A.79L15 B.7915
C.79M15 D.7815
10.十进制数(96)10可表示为8421BCD码（ ）
A. (01010110)8421BCD B. (10110110)8421BCD
C. (10010110)8421BCD D. (10000110)8421BCD
11.BBACA等于（ ）
A.B B.C
C.1 D.0
12.有三个输入端的或门电路，要求输出高电平，则其输入端（ ）
A.全部都应为高电平 B.至少一个端为低电平
C.全部都应为低电平 D.至少一个端为高电平
13.题13图所示电路的输出端F=1时，ABCD的取值组合为（ ）
A.0000
B.0101
C.1110
D.1111
14.题14图所示电路为一JK触发器，设初始状态为0，
经过一个cp脉冲后，其Q端状态为（ ）
A.1状态
B.0状态
…………………………………………………………精品自学考试资料推荐………………………………………………
4
C.不定状态
D.不变状态
15.题15图所示可编程PLA器件中，A和B为输入变量，则输出F为（ ）
A.F=A B.F=B C.F=A D.F=B
二、填空题（本大题共15小题，每小题1分，共15分）
请在每小题的空格中填上正确答案。错填、不填均无分。
16.电路如题16图所示，已知U=2V，则消耗在这两个电阻上的总功率等于__________W。
17.加在电容两端的电压随时间变化得越快，则流过该电容的电流越___________。
18.电路如题18图所示，则从上往下流过9电阻的电流I等于___________A。
…………………………………………………………精品自学考试资料推荐………………………………………………
5
19.测得放大电路中晶体管三个电极对地的电压分别为：3.5V、4.2V、6V，则该管的类
型是___________硅管。
20.二极管反向饱和电流随温度的升高而___________。
21.基本放大器的开环增益为1000，施加电阻性反馈，反馈深度为10，则闭环增益为
___________。
22.集成运放内部电路的输出级多采用___________电路。
23.同相比例运算电路从反馈的角度去看，它属于___________反馈电路。
24.电容滤波电路中，若负载电阻RL断开，输出电压将___________。
25.单相桥式整流电容滤波电路带负载时输出电压平均值UO（AV）是输入电源电压有
效值U2的___________倍。
26.（C7）十六进制=（___________）十进制
27.有一组波形图如题27图所示，则按正逻辑写出F=___________。
…………………………………………………………精品自学考试资料推荐………………………………………………
6
28.题28图所示电路为多路数据选择器（MUX），Y为数据输出端，D0、D1、D2、D3
为数据输入端，A1、A0为选择输入端。当D3D2D1D0=1010，A1A0=10时,
Y=___________。
29.题29图所示电路的状态方程Qn+1=___________。
30.GAL采用E2CMOS工艺制作，可用___________信号擦除并可重新编程。
三、分析题（本大题共8小题，每小题5分，共40分）
31．电路如题31图所示，利用叠加定理，求电压U的值。
…………………………………………………………精品自学考试资料推荐………………………………………………
7
32．放大电路如题32图所示，已知=100，IEQ=1mA，RB1=RB2=100k，RC=RL=2k，
RE1=RE2=500，求放大电路的电压放大倍数。
33．运放电路如题33图所示，已知ui为方波，而且时间常数RfC远小于方波宽度。
（1）写出uo与ui的关系式；
（2）输出uo是什么波形？
…………………………………………………………精品自学考试资料推荐………………………………………………
8
34．请用“与非门”电路表示异或逻辑F=AB，要求写出“与非”表达式并画出逻辑
电路图。
35．化简下列逻辑函数，要求画出卡诺图并写出最简与或表达式。
F=CBCBABACDBACBA
36．写出下列电路F1、F2的表达式并说明电路逻辑功能。
37．在BCD编码中，余3码是由8421码加上0011形成的，由于它的每个字符编码比
相应8421码多3，故称余3码。请将下列全加器进行适当连线，并在各输入输出端标
上连接信号，从而实现8421BCD码到余3码的转换。假定8421码输入为A，B，C，D；
余3码输出为W，X，Y，Z。
38．分析下列波形，画出状态转换图，并写出其功能。
…………………………………………………………精品自学考试资料推荐………………………………………………
9
四、设计与计算题（本大题共4小题，第39、40小题各8分，第41到42小题各7分，
共30分）
39．放大电路如题39图所示。已知RB1=50k，RB2=10k，VCC=18V，=50，RC=2k，
RE=3k。试问：
（1）当输出为1OU•时，放大电路为何种类型的放大器，其电压放大倍数是多少？
（2）当输出为2OU•时，放大电路为何种类型的放大器，其电压放大倍数是多少？
40．运放电路如题40图所示，已知ui1=50mV, ui2=100mV, Rf1=200k, R1=20k,
Rf2=510k, R2=51k, R3=18k, R4=47k。要求：
（1）求出uo1、uo2的值；
…………………………………………………………精品自学考试资料推荐………………………………………………
10
（2）改变R4的阻值对输出结果有影响吗？为什么？
41．使用74LS138设计一个数字比较器，要求能对两个一位二进制数A，B进行比较。
令F>、F<，F=分别表示大于，小于和等于的比较结果。要求：
（1）列出真值表；
（2）写出逻辑表达式；
（3）画出逻辑电路图（完成电路连线，并在各输入输出端标上连接信号）。
42．下表为74LS161真值表，试用74LS161设计一个异步置零的9进制计数器。要求：
（1）写出S9的二进制代码；
（2）写出反馈置0的函数表达式；
（3）完成逻辑图连线，并在各输入输出端标上连接信号。
…………………………………………………………精品自学考试资料推荐………………………………………………
11
